电力机车工作原理电力机车是一种以电力为动力的铁路机车，它通过电能转换为机械能，驱动车辆行驶。
电力机车工作原理涉及到电力系统、牵引系统、控制系统等多个方面，下面将详细介绍电力机车的工作原理。
一、电力系统电力机车的电力系统主要包括供电系统和牵引机电系统。
供电系统负责将外部电源提供的电能传输到牵引机电系统，供给机车运行所需的动力。
牵引机电系统则将电能转化为机械能，驱动车辆行驶。
1. 供电系统供电系统主要由接触网、集电装置和变压器组成。
接触网是一种悬挂在铁路上方的导电路线，提供电能给电力机车。
集电装置安装在机车的车顶，通过接触网与机车的电气系统连接，将接触网上的电能传输到机车内部。
变压器则负责将接触网提供的高压电能转换为适合牵引机电工作的低压电能。
2. 牵引机电系统牵引机电系统由一组电动机、传动装置和车轮组成。
电动机是电力机车的动力源，它接收来自供电系统的电能，将其转化为机械能。
传动装置将电动机产生的转矩传递给车轮，通过车轮的旋转驱动车辆行驶。
二、牵引系统牵引系统主要包括电阻器、牵引变流器和传动装置。
它负责控制电力机车的牵引力和速度，使机车能够适应不同的运行条件。
1. 电阻器电阻器是一种用于控制电机电流的装置。
它通过改变电阻的大小，调节机电的输出功率，从而控制机车的牵引力和速度。
在起动和低速运行时，电阻器会增加电阻，限制电流流过机电，使机车能够平稳加速。
在高速运行时，电阻器会减小电阻，允许更大的电流通过机电，提供更大的牵引力。
2. 牵引变流器牵引变流器是一种用于控制电机电流和电压的装置。
它将来自供电系统的交流电转换为适合机电工作的直流电。
牵引变流器可以根据需要调节输出电压和频率，以控制机电的转速和牵引力。
3. 传动装置传动装置将机电产生的转矩传递给车轮，使机车能够行驶。
传动装置通常由齿轮、联轴器和传动轴组成。
它将机电的高速旋转转换为适合车轮的低速高扭矩旋转，以提供足够的牵引力。
三、控制系统控制系统是电力机车的大脑，负责监测和控制机车的各个部件，以保证机车的安全和正常运行。
电力机车工作原理标题：电力机车工作原理引言概述：电力机车是一种使用电力作为动力源的铁路机车，其工作原理是通过电力系统将电能转化为机械能，驱动机车运行。
本文将详细介绍电力机车的工作原理，包括电力系统、牵引系统、制动系统、辅助系统和保护系统。
一、电力系统1.1 电源系统：电力机车的电源系统主要由接触网、架空线、牵引变压器、整流器和电池组成。
1.2 接触网和架空线：接触网和架空线负责向电力机车提供电能，通过接触网与架空线之间的接触来实现电能传输。
1.3 牵引变压器和整流器：牵引变压器将高压交流电转化为适合电动机使用的低压交流电，整流器将交流电转化为直流电用于电动机驱动。
二、牵引系统2.1 电动机：电力机车的牵引系统主要由电动机组成，电动机负责将电能转化为机械能，驱动机车运行。
2.2 牵引控制系统：牵引控制系统根据列车的牵引需求，控制电动机的运行状态，实现机车的牵引力和速度调节。
2.3 传动系统：传动系统将电动机的动力传递给车轮，实现机车的牵引和运行。
三、制动系统3.1 电制动：电力机车的制动系统主要采用电制动方式，通过调节电动机的工作状态来实现列车的制动。
3.2 空气制动：除了电制动外，电力机车还配备有空气制动系统，用于在紧急情况下实现列车的紧急制动。
3.3 制动控制系统：制动控制系统根据列车的制动需求，控制电制动和空气制动系统的运行，确保列车的安全运行。
四、辅助系统4.1 空气压缩机：电力机车配备有空气压缩机，用于提供列车的空气制动和辅助系统所需的压缩空气。
4.2 冷却系统：电力机车的电动机和其他关键部件需要保持正常的工作温度，冷却系统负责对这些部件进行冷却。
4.3 照明系统：电力机车的照明系统提供列车内部和外部的照明，确保列车在夜间和恶劣天气下的安全运行。
五、保护系统5.1 过载保护：电力机车配备有过载保护系统，用于监测电动机和其他关键部件的工作状态，防止因过载而损坏设备。
5.2 温度保护：温度保护系统监测电动机和其他部件的工作温度，确保在正常范围内工作，避免因过热而损坏设备。

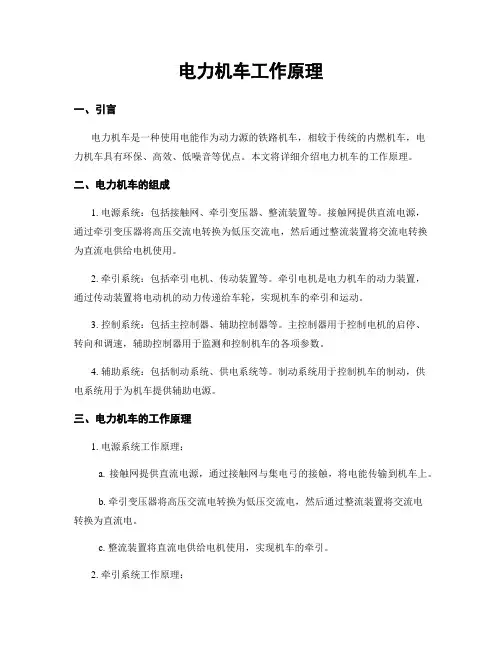

电力机车工作原理一、引言电力机车是一种使用电能作为动力源的铁路机车，相较于传统的内燃机车，电力机车具有环保、高效、低噪音等优点。
本文将详细介绍电力机车的工作原理。
二、电力机车的组成1. 电源系统：包括接触网、牵引变压器、整流装置等。
接触网提供直流电源，通过牵引变压器将高压交流电转换为低压交流电，然后通过整流装置将交流电转换为直流电供给电机使用。
2. 牵引系统：包括牵引电机、传动装置等。
牵引电机是电力机车的动力装置，通过传动装置将电动机的动力传递给车轮，实现机车的牵引和运动。
3. 控制系统：包括主控制器、辅助控制器等。
主控制器用于控制电机的启停、转向和调速，辅助控制器用于监测和控制机车的各项参数。
4. 辅助系统：包括制动系统、供电系统等。
制动系统用于控制机车的制动，供电系统用于为机车提供辅助电源。
三、电力机车的工作原理1. 电源系统工作原理：a. 接触网提供直流电源，通过接触网与集电弓的接触，将电能传输到机车上。
b. 牵引变压器将高压交流电转换为低压交流电，然后通过整流装置将交流电转换为直流电。
c. 整流装置将直流电供给电机使用，实现机车的牵引。
2. 牵引系统工作原理：a. 电机接受整流装置提供的直流电，并将电能转化为机械能。
b. 传动装置将电机的动力传递给车轮，通过车轮的转动实现机车的牵引和运动。
3. 控制系统工作原理：a. 主控制器通过对电机施加不同的电压和电流，控制电机的启停、转向和调速。
b. 辅助控制器监测和控制机车的各项参数，如电流、电压、温度等，确保机车的安全运行。
4. 辅助系统工作原理：a. 制动系统通过控制电机的电流和电压，实现机车的制动。
b. 供电系统为机车提供辅助电源，如车内照明、空调等设备的供电。
四、电力机车的优势1. 环保：电力机车使用电能作为动力源，不产生尾气和噪音污染，对环境友好。
2. 高效：电力机车的电动机效率高，能够提供较大的牵引力，提高列车的运行效率。
3. 维护成本低：相对于内燃机车，电力机车的维护成本更低，因为电动机结构简单，易于维修和保养。
电力机车工作原理电力机车是一种以电力驱动的铁路机车，它使用电能来驱动车辆运行。
在电力机车的工作原理中，主要涉及到以下几个方面：电力来源、能量转换、传动系统和控制系统。
1. 电力来源：电力机车的电力来源主要是通过接触网或第三轨供电系统提供的交流电能。
接触网或第三轨将电能传输到机车上，供机车使用。
2. 能量转换：电力机车将接收到的交流电能转换为直流电能。
这一过程主要通过牵引变流器实现，牵引变流器将交流电转换为直流电，以供机车的牵引电机使用。
3. 传动系统：电力机车的传动系统主要由牵引电机和牵引装置组成。
牵引电机是电力机车的动力源，它将直流电能转换为机械能，通过传动装置将动力传递给车轮，从而驱动机车运行。
4. 控制系统：电力机车的控制系统用于控制机车的运行和牵引力的调节。
控制系统包括牵引控制器、制动控制器、速度控制器等。
牵引控制器用于调节牵引电机的输出功率，以控制机车的加速度和牵引力。
制动控制器用于控制机车的制动力，以实现安全的制动操作。
速度控制器用于控制机车的运行速度，使机车能够按照要求的速度行驶。
电力机车的工作原理可以简单总结为：通过接收交流电能，将其转换为直流电能，再通过牵引电机将直流电能转换为机械能，从而驱动机车运行。
控制系统则用于控制机车的运行和牵引力的调节。
电力机车相比传统的内燃机车具有许多优势，如动力性能好、环保节能等。
它在铁路运输中起着重要的作用，广泛应用于城市轨道交通、高速铁路等领域。
以上是关于电力机车工作原理的详细介绍，希望对您有所帮助。
如有需要进一步了解的内容，请随时告知。
电力机车按供电电流制——传动型式分为四类，即直流供电——直流牵引电动机的直直型电力机车；交流供电——直（脉）流牵引电动机的交直型电力机车；交流供电——变流器环节——三相交流异步电动机的交直交型电力机车和交流供电——变频环节——三相交流同步电动机的交交型电力机车。
本章着重分析前三种电力机车的工作原理及工作特点，并推导电力机车的基本特性，通过学习所要达到的目标：1、会分析电力机车的工作原理，2、掌握交直型、交直交型电力机车的特点，3、熟记电力机车的基本特性。
第一节直直型电力机车工作原理一、基本工作原理直流电力机车是现代电力机车中最为简单的一种。
它使用的是直流电源和直流串励牵引电动机，其工作原理如图１－１所示。
目前有些工矿电力机车、地铁电动车组和城市无轨电车仍采用这种型式。
图１-１所示为一般工矿用四轴电力机车的电传动装置示意图。
工作过程为：机车由受电弓从接触网取得直流直流电力机车工作原理二、直流电力机车的特点通过分析直流电力机车的工作原理，可以得出直流电力机车具有以下特点：１、机车结构简单，造价低，经济性好；２、采用适合于牵引的直流串励电动机，牵引性能好，调速方便；３、控制简单，运行可靠；４、供电效率低。
由于受牵引电动机端电压的限制，接触网电压一般为1500伏～3000伏。
传输一定功率时电流较大，接触网导线损耗量较大，因此供电效率低。
５、基建投资大。
为了减少接触网上的压降，电气化区段的牵引变电所数量较多，造成基建投资大。
６、效率低，有级调速。
由于机车使用调压电阻进行启动、调速，因此调节过程中有能量损耗使效率很低，同时也难以实现连续、平滑地调节。
随着电力电子技术的发展，应用斩波器技术进行调速，可以对牵引电动机端电压进行连续、平滑地调节，从而实现无级调速。
综上所述，直流电力机车由于受牵引电动机端电压的限制，网压不可能太高，从而限制了机车功率的进一步提高。
随着现代铁路运输事业的发展，直流电力机车显然已不适应干线大功率的要求。
电力机车工作原理电力机车是一种使用电力作为动力源的机车，其工作原理是通过电能转换为机械能来驱动车辆运行。
下面将详细介绍电力机车的工作原理。
1. 电力供应系统：电力机车的电能供应系统主要包括接触网、牵引变压器、整流器和电池组。
接触网通过接触器将电能传输到机车上，牵引变压器将高压电能转换为适合机车使用的低压电能，整流器将交流电能转换为直流电能供给电动机，而电池组则用于启动机车和提供应急电源。
2. 牵引系统：电力机车的牵引系统由电动机、牵引变压器和控制电路组成。
电动机是电力机车的主要动力装置，通过转化电能为机械能来驱动车辆行驶。
牵引变压器用于调节电动机的电压和电流，以满足不同的运行条件和牵引力要求。
控制电路则负责控制电动机的启停、速度调节和制动等功能。
3. 制动系统：电力机车的制动系统包括电阻制动和再生制动两种方式。
电阻制动通过将电动机接入电阻来产生制动力，将机械能转化为电能消耗。
再生制动则利用电动机的特性，在牵引转换为制动时将部份电能回馈到电力供应系统中，实现能量的回收和利用。
4. 辅助系统：电力机车的辅助系统包括空气压缩机、辅助发机电、冷却系统等。
空气压缩机用于提供制动系统和辅助设备所需的空气压力。
辅助发机电则通过电动机的转动产生电能，为辅助设备供电。
冷却系统用于保持电动机和电力电子设备的温度在正常范围内，确保机车的正常运行。
5. 控制系统：电力机车的控制系统由主控制器、控制面板和传感器等组成。
主控制器负责接收驾驶员的指令，并控制电动机的运行状态。
控制面板提供给驾驶员显示机车运行状态和操作控制的界面。
传感器用于监测机车各部件的状态，反馈给控制系统进行相应的调节和保护。
综上所述，电力机车通过电能转换为机械能来驱动车辆运行。
其工作原理涉及电力供应系统、牵引系统、制动系统、辅助系统和控制系统等多个方面。
掌握电力机车的工作原理对于理解其运行机制和故障排除具有重要意义。
hxd3型电力机车的传动原理Hxd3型电力机车是一种常见的铁路机车，其传动原理是指机车如何将电能转化为机械能，并传递到车轮上，使机车能够牵引车辆行驶。
下面将详细介绍hxd3型电力机车的传动原理。
Hxd3型电力机车的传动系统主要由电机、变速器、齿轮传动和轮轴传动组成。
电力机车的动力来源于电机。
电机是通过电能转化为机械能的装置，它可以将电能转化为旋转力，推动机车的运动。
在hxd3型电力机车中，电机一般采用交流异步电动机，通过电力系统供给电能，并控制电机的运转速度。
变速器在电力机车的传动中起到调节转速和扭矩的作用。
变速器是一种能够改变输出轴转速和扭矩的装置。
在hxd3型电力机车中，变速器一般采用油压式变速器，通过控制油流的大小和方向，调节电机输出的转速和扭矩，以适应不同的运行需求。
齿轮传动是电力机车传动系统中的重要组成部分。
它通过一系列的齿轮配合，将电机的旋转力传递到车轮上，实现机车的牵引作用。
在hxd3型电力机车中，齿轮传动一般采用多级齿轮传动，通过不同齿轮的配比，实现不同转速和扭矩的输出。
同时，齿轮传动还具有增加传动效率、减小传动误差和降低噪音的作用。
轮轴传动是电力机车传动系统的最后一环，它将齿轮传动的力量传递到车轮上，使机车能够牵引车辆行驶。
在hxd3型电力机车中，轮轴传动通常采用直接连接的方式，即将电机输出的动力通过齿轮传递到轮轴上，再由轮轴传递到车轮上，最终实现机车的牵引作用。
hxd3型电力机车的传动原理是通过电机、变速器、齿轮传动和轮轴传动等组成部分，将电能转化为机械能，并传递到车轮上，实现机车的牵引作用。
这一传动系统不仅能够提供足够的动力和扭矩，还能够适应不同的运行需求，并具有较高的传动效率和可靠性。
通过不断的技术改进和创新，hxd3型电力机车的传动系统将会更加先进和高效，为铁路运输提供更好的支持。
电力机车工作原理电力机车是一种使用电力驱动的铁路机车，其工作原理是通过电力系统将电能转化为机械能，从而驱动机车行驶。
下面将详细介绍电力机车的工作原理。
一、电力机车的电力系统电力机车的电力系统由供电系统、牵引系统和辅助系统组成。
1. 供电系统：电力机车的供电系统主要包括接触网、集电装置和变压器。
接触网是铁路上悬挂的导电线，通过集电装置将接触网上的电能传输到电力机车上。
变压器则将接触网上的高压电能转换为适合电力机车使用的低压电能。
2. 牵引系统：电力机车的牵引系统主要包括牵引变流器、电机和传动装置。
牵引变流器将电能转换为适合电机使用的直流电，电机通过传动装置将电能转化为机械能，从而驱动机车行驶。
3. 辅助系统：电力机车的辅助系统主要包括辅助电源装置和辅助设备。
辅助电源装置为电力机车提供辅助电源，用于驱动辅助设备的工作，如照明、通风等。
二、电力机车的工作过程电力机车的工作过程可以分为供电过程、牵引过程和辅助过程。
1. 供电过程：当电力机车行驶时，集电装置与接触网建立接触，接触网上的高压电能通过集电装置传输到电力机车上的变压器。
变压器将高压电能转换为适合电力机车使用的低压电能，并供给牵引变流器和辅助电源装置。
2. 牵引过程：牵引变流器将低压电能转换为适合电机使用的直流电，直流电通过电机驱动传动装置，将电能转化为机械能，从而驱动机车行驶。
牵引过程中，电力机车可以根据需要调整牵引力和速度。
3. 辅助过程：辅助电源装置为电力机车提供辅助电源，用于驱动辅助设备的工作，如照明、通风等。
辅助过程中，电力机车可以同时进行牵引和辅助设备的工作。
三、电力机车的优势和应用电力机车相比传统的燃油机车具有以下优势：1. 环保节能：电力机车使用电能作为动力源，不产生尾气排放，对环境污染较小。
同时，电力机车的能源利用效率较高，能够节约能源。
2. 动力强大：电力机车的电机驱动能力强大，可以提供较大的牵引力，适用于重载和长途运输。
3. 运行平稳：电力机车的传动装置采用电力传动，运行平稳，噪音较低，乘坐舒适。
hxd3型电力机车传动原理我们来了解一下电力传动的原理。
电力传动是指通过电能将动力传递到机械设备以实现运动的一种方式。
在hxd3型电力机车中，电能由供电系统提供，通过牵引变流器将电能转换为机械能。
牵引变流器根据司机的操作控制电机的工作方式，将电能转换为机械能驱动机车运动。
我们来了解一下hxd3型电力机车的组成。
hxd3型电力机车的主要部件包括牵引变流器、牵引电机、传动装置、转向架和制动系统等。
牵引变流器是将供电系统提供的电能转换为机械能的关键部件，它可以根据司机的操作控制电机的工作方式。
牵引电机是电力机车的动力来源，它通过传动装置将电能转换为机械能，驱动机车运动。
传动装置是将电能转换为机械能的中间环节，它将牵引电机的转速和扭矩传递给车轮，实现机车的运动。
转向架是支撑机车车体和传动装置的部件，它可以使机车进行转向。
制动系统是用于控制机车速度和停车的关键部件，它可以通过对车轮施加制动力来减速和停车。
我们来了解一下hxd3型电力机车传动系统的工作流程。
在机车运行前，司机需要对机车进行启动准备工作。
启动后，供电系统将电能提供给牵引变流器，牵引变流器根据司机的操作将电能转换为机械能。
然后，牵引电机通过传动装置将机械能传递给车轮，驱动机车开始运动。
在运动过程中，司机可以通过控制牵引变流器调节电机的工作方式，实现机车的加速和减速。
当需要减速和停车时，司机可以通过操作制动系统施加制动力，使机车减速并最终停车。
hxd3型电力机车采用电力传动的方式实现机车的运动。
通过牵引变流器将供电系统提供的电能转换为机械能，再通过传动装置将机械能传递给车轮驱动机车运动。
hxd3型电力机车的传动系统可靠高效，具有灵活调节和良好的动力性能，是现代化铁路运输中不可或缺的重要装备。
电力机车工作原理电力机车是一种利用电力驱动的铁路机车，其工作原理是通过电力系统提供的电能来驱动机车运行。
电力机车工作原理的理解对于机车的设计、运行和维护都至关重要。
本文将从五个大点来阐述电力机车的工作原理。
引言概述：电力机车是现代铁路运输中的重要组成部份，它采用电力驱动系统来实现机车的运行。
电力机车工作原理的理解对于机车的设计、运行和维护都至关重要。
下面将详细介绍电力机车的工作原理。
正文内容：1. 电力供应系统1.1 电力供应系统的组成1.2 电力供应系统的工作原理1.3 电力供应系统的优势和不足2. 牵引系统2.1 牵引系统的组成2.2 牵引系统的工作原理2.3 牵引系统的优势和不足3. 制动系统3.1 制动系统的组成3.2 制动系统的工作原理3.3 制动系统的优势和不足4. 控制系统4.1 控制系统的组成4.2 控制系统的工作原理4.3 控制系统的优势和不足5. 辅助系统5.1 辅助系统的组成5.2 辅助系统的工作原理5.3 辅助系统的优势和不足总结：电力机车的工作原理可以总结为电力供应系统提供电能，牵引系统驱动机车运行，制动系统控制机车的制动，控制系统对机车进行控制，辅助系统提供机车运行所需的辅助功能。
电力机车的工作原理的理解对于机车的设计、运行和维护至关重要，它能够提高机车的运行效率和安全性。
然而，电力机车也存在一些不足之处，比如对电力供应的依赖性较强，以及对电力设备的维护要求较高等。
因此，在设计和使用电力机车时，需要综合考虑其优势和不足，以确保机车的正常运行和安全性。
浅析电力机车电力牵引传动系统的工作原理及特点
摘要：近年来，我国对电能的需求不断增加，电力行业有了很大进展。
本文通
过分析电力电子技术的发展状况，再结合电力电子技术在我国电力机车牵引电传
动系统中的应用情况，指出了宽禁带半导体技术是今后从事电力电子技术研究的
重要方向，并提出了继续探究优化改型IGBT和SiC功率器件在电力机车上的应用
研究，对促进我国电力机车的发展具有重大意义。
关键词：电力电子技术；电力机车；牵引电传动系统
引言
重视电力牵引传动与控制技术的现状与发展探讨，有利于提高这些技术的实
际利用效率，充分发挥各技术实际应用中的作用，保持不同应用领域的良好服务
水平。
因此，需要从不同的方面对电力牵引传动与控制技术的现状进行深入分析，了解相关设备的优势及应用价值，促使该技术作用下我国机车电力牵引系统能够
长期处于稳定的发展状态，优化交流传动系统服务功能。
1现代化电力电子技术
20世纪80年代初期，大功率绝缘栅双极晶体管（IGBT）的出现把电力电子
技术的应用带入高频及中大功率领域。
IGBT具有较高综合性能，开关频率方面，
一般可达10kHz至20kHz，小功率的甚至高达100kHz；电压等级方面，最高电压
已达到6500V，该电压下的电流可达750A，1700V电压等级的电流可达2400A；
温度方面，最高可达175℃。
开关器件的高频化也促进了电感器件体积的成倍缩小。
大中型功率高频IGBT的发展持续促进着电力电子设备朝轻重量、小体积、高效能方面发展，再结合日益进步的微处理芯片技术，现代电力电子技术已实现了
全控化、集成化、高频化、控制技术数字化和电路形式弱电化，应用场合越来越
广泛。
由于负载对供电电能的质量要求越来越高，科研工作者还在不断进行IGBT
改型研究。
经过多年应用发展Si器件为基础的电力电子技术相当成熟，Si器件在
开关频率、通态压降以及结温等性能指标上难以继续提升，发展空间较小。
新一
代宽禁带半导体材料（如碳化硅）的电力电子器件具有比硅器件高得多的耐受高
电压的能力、低得多的通态电阻、更好的导热性能和热稳定性以及更强的耐受高
温和射线辐射的能力等。
当前宽禁带半导体器件的发展一直受制于材料的提炼、
制造以及半导体的制造工艺水平，尚处于起步阶段。
2科学技术的不断更新，体现了交流电动机作为牵引电机的价值所在（1）相对而言，交流电动机的体积小，正常工作功率大，避免了其安装过程中占据过大的空间。
同时，交流电动机质量轻的优点也为机车轮轨力提高带来了
积极影响，促使设备能够在高速度、大功率的要求下进行正常工作，提高牵引电
机运行效率的同时有利于扩大其实际的应用范围。
（2）结合当前交流电动机的
实际应用概况，可知其速度变化范围大，自身的组成结构决定了该电动机具有良
好的功率；有利于提升通用式机车实际应用中的服务水平。
（3）由于交流电动
机设计与制造中并未设置换向器及其它易损设备，使得该电机使用中确保了牵引
传动系统运行稳定性，降低了系统故障发生率，促使系统维护成本得以控制在合
理的范围内。
（4）各种技术支持下生产制造得到的交流电动机，使用中牵引性
能显著，在复杂的环境应用中工作效率很高，确保了牵引力系统控制作用的充分
发挥。
在性能可靠的电力电子开关及晶闸管整流装置工艺支持下，保持了直流传
动系统良好的应用效果。
同时，通过对结构性能良好的快速晶闸管的合理运用，
为牵引电机出现打下了坚实的基础。
随着时间的推移，电力牵引传动与控制技术
影响下的交流传动控制技术应用领域增多，为机车设备性能优化提供了重要的技
术支持。
3HXD3与SS4改型电力机车牵引电传动系统比较分析
3.1牵引电机及其电路的比较分析
鼠笼式三相异步牵引电机相比于直流牵引电机有以下几个方面的优点：①同
等功率的鼠笼式三相异步牵引电机的体积小于直流牵引电机，因而鼠笼式三相异
步电机可以更好地利用机车下部空间；②同等功率的鼠笼式三相异步牵引电机的重量小于直流牵引电机，减小了机车转向架簧下重量，使轮轨的冲击振动减小，
更适合于机车高速牵引的要求；③鼠笼式三相异步牵引电机克服了直流串励牵引电机机械特性软，黏着利用率低，重载牵引时易发生空转，制动时易滑行的缺点，且三相交流牵引电机空转后较直流电机更易恢复；④鼠笼式三相交流牵引电机克服了直流牵引电机在高速、大电流运行时换向困难、易出现环火等故障；⑤避免了直流牵引电机运用中换向器和电刷定期维护和检修的需要，降低了牵引电机运
用和保养的成本。
3.2在交直传动电力机车中的应用
株洲电力机车厂于1958年试制成功6Y1电力机车，这是我国第1台电力机车。
1968年，株洲电力机车厂成功研制SS1型电力机车。
SS1型电力机车采用了有极
调压、交直传动系统，从此我国电力机车电传动技术进入到交直传动时期。
随着
晶闸管的问世，电力机车传动系统上升了一个新的台阶，1978年株洲电力机车厂
和电力机车研究所合作研制成功SS3型电力机车，此机车采用晶闸管级间相控调
压与牵引变压器低压侧调压开关分级相结合的平滑调压调速技术，因此该机车调
速性能得到极大的改善，标志着我国电力机车牵引电传动系统进入相控无极调压
的时期。
我国于1985年成功开发的SS4型机车，此机车采用相控无级调压、交
直传动，是我国相控机车的典型代表，意味着我国相控技术成熟应用到机车电传
动领域，与后续开发的SS5、SS6、SS7、SS8及SS9型电力机车等一起组成了系列
电力机车。
此系列机车采用相控整流调压、交直传动系统，标志我国交直传动系
统电力机车已达到相当成熟的时期。
3.3电气制动方式比较分析
牵引电机发出的电能，在制动电阻柜内以热量的形式消耗掉。
HXD3型电力机车采取的是再生制动（又称回馈制动），即鼠笼式三相异步牵引电机作发电机运行，将机车的动能转变为三相交流电能，经ＰＷＭ逆变器（此时起整流的作用）
整流为直流电，再经四象限整流器（此时起逆变的作用）逆变为单相交流电送入
主变压器，最后经网侧电路返回接触网，接触网吸收再利用。
结语
综上所述，电力电子技术与电力机车牵引电传动系统关系密切，两者是相互
支撑和相互促进的协同关系。
电力电子器件的发展支撑着机车牵引电传动新技术
的应用，同时，电力机车牵引电传动技术会促进IGBT的优化与新型半导体器件的开发。
与硅基半导体相比，宽禁带半导体具有高耐压、低通态电阻、更好的导热
性能和热稳定性等。
但是，宽禁带半导体器件的材料的提炼、制造以及半导体制
造工艺的困难，宽禁带半导体的开发是亟待解决的问题。
由于电力机车技术的不
断发展，电力机车牵引电传动系统在大容量、高频化、集成化等方面提出了更高
的要求，这也将大力推动电力电子器件快速发展。
优化改型IGBT和SiC功率器件
在电力机车上的应用研究是未来研究的趋势。
参考文献：
[1]张大勇.电力电子技术发展与电气牵引创新[J].机车电传动，2014（5）：1-5.
[2]关国华.SiC功率器件在电力牵引系统的应用研究[J].现代城市轨道交通，2018（08）：1-4.
[3]杨易.电力电子技术与铁路机车牵引动力的发展[J].科技创新与应用，2016（16）：71.
[4]钱照明，张军明，盛况.电力电子器件及其应用的现状和发展[J].中国电机工程学报，2014，34（29）：5149-5161.
[5]张斌.现代电力电子技术的发展及其应用研究[J].电子世界，2019（17）.。
