电阻触摸屏工作原理

四线电阻触摸屏原理

四线电阻触摸屏是一种常见的触摸屏技术，其工作原理基于电阻分压原理。它由两层透明导电层构成，两层导电层间隔一层透明的绝缘层。当手指或触控笔接触到屏幕时，导电层会因为外力而发生微小的弯曲，此时绝缘层会被压缩，使两层导电层之间的电阻发生变化。

四线电阻触摸屏需要外部电源为其供电。其中，一方面的导电层被连接到垂直电压源，另一方面的导电层被连接到水平电压源。当触摸屏不被触摸时，导电层之间的电场均匀分布。当手指或触控笔触摸屏幕时，导电层被触摸点处的电阻分压改变，导致水平和垂直电压源之间的电压差发生变化。

触摸屏控制器会测量这两个电压差，并通过一系列算法来计算出触摸点的坐标。通过校准，可以将电压差与准确的坐标位置相对应，从而实现准确的触摸控制。由于四线电阻触摸屏需要进行电压测量和计算，因此其响应速度相对较慢，但它具有较低的成本和较好的耐久性。

总的来说，四线电阻触摸屏通过测量电阻分压来确定触摸点的位置，适用于一些应用对触摸准确性要求不高的场景。虽然它的性能相对较低，但由于其低成本和较好的耐久性，仍然被广泛应用在一些嵌入式设备、消费电子产品和工业控制设备中。

详细介绍四线电阻触摸屏的工作原理

摘要：简要介绍触摸屏的结构及工作原理，并以Burr-Brown公司的触摸屏控制芯片ADS7843为例，介绍触摸屏应用的典型电路和操作。由于ADS7843内置12位A/D，理论上触摸屏的输入坐标识别精度为有效长宽的1/4096。

1 触摸屏的基本原理

典型触摸屏的工作部分一般由三部分组成，如图1所示：

两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料，如铟锡氧化物（ITO）涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。隔离层为粘性绝缘液体材料，如聚脂薄膜。电极选用导电性能极好的材料（如银粉墨）构成，其导电性能大约为ITO的1000倍。

触摸屏工作时，上下导体层相当于电阻网络，如图2所示。 当某一层电极加上电压时，会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触，则在电极未加电压的另一层可以测得接触点处 的电压，从而知道接触点处的坐标。比如，在顶层的电极(X+,X－)上加上电压，则在顶层导体层上形成电压梯度，当有外力使得上下两层在某一点接触，在底 层就可以测得接触点处的电压，再根据该电压与电极(X+)之间的距离关系，知道该处的X坐标。然后，将电压切换到底层电极（Y+,Y－）上，并在顶层测量 接触点处的电压，从而知道Y坐标。

2 触摸屏的控制实现

现在很多PDA应用中，将触摸屏作为一个输入设备，对触摸屏的控制也有专门的芯片。很显然，触摸屏的控制芯片要完成两件事情：其一，是完成电极电压的切换；其二，是采集接触点处的电压值（即A/D）。本文以BB(Burr-Brown)公司生产的芯片ADS7843为例，介绍触摸屏控制的实现。

2.1 ADS7843的基本特性与典型应用

ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压2.7~5 V，参考电压VREF为1 V~+VCC，转换电压的输入范围为0~ VREF，最高转换速率为125 kHz。ADS7843的引脚配置如图3所示。

1

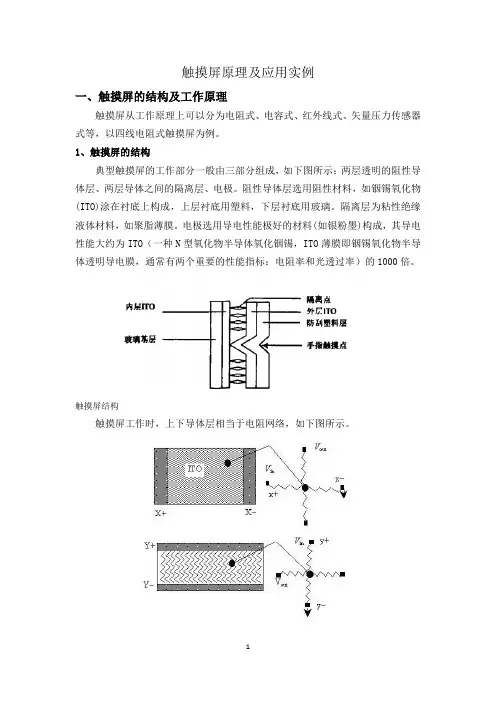

触摸屏原理及应用实例

一、触摸屏的结构及工作原理

触摸屏从工作原理上可以分为电阻式、电容式、红外线式、矢量压力传感器式等，以四线电阻式触摸屏为例。

1、触摸屏的结构

典型触摸屏的工作部分一般由三部分组成，如下图所示：两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料，如铟锡氧化物(ITO)涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。隔离层为粘性绝缘液体材料，如聚脂薄膜。电极选用导电性能极好的材料(如银粉墨)构成，其导电性能大约为ITO（一种N型氧化物半导体氧化铟锡，ITO薄膜即铟锡氧化物半导体透明导电膜，通常有两个重要的性能指标：电阻率和光透过率）的1000倍。

触摸屏结构

触摸屏工作时，上下导体层相当于电阻网络，如下图所示。

2

2、触摸屏的测量过程工作原理

电阻式触摸屏有四线和五线两种，四线最具有代表性。

在外ITO层的上、下两边各渡一个狭长电极，引出端为Y、Y，在内IT0层的左、右两边分别渡上狭长电极，引出端为X、X。为了获得触摸点在X方向的位置信号，在内IT0层的两电极X，X上别加REFV，0 V电压，使内IT0层上形成了从了从0-REFV的电压梯度，触摸点至X端的电压为该两端电阻对REFV

的分压，分压值代表了触摸点在X方向的位置，然后将外lT0层的一个电极(如Y)端悬空，可从另一电极(Y)取出这一分压，将该分压进行A/D转换，并与REFV进行比较，便可得到触摸点的X坐标。

为了获得触摸点在y方向的位置信号，需要在外ITO层的两电极Y，Y上分别加REFV,0 V电压，将内lT0层的一个电极(X)悬空，从另一电极上取出触摸点在y方向的分压。

四线电阻触摸屏测量原理

测量电压与测量点关系等效电路 3

测量触摸点Ｐ处测量结果计算如下：212CCyVVRRR 434CCxVVRRR

触摸屏的控制原理

一、引言

触摸屏作为一种常见的人机交互设备，在现代科技中应用广泛。它能够替代传统的鼠标与键盘，在各种电子设备中扮演着重要的角色。本文将对触摸屏的控制原理进行全面、详细、完整地探讨。

二、触摸屏的分类

根据不同的技术原理，触摸屏可以分为电阻式触摸屏、电容式触摸屏、表面声波触摸屏、红外线触摸屏等多种类型。每种触摸屏都有其独特的控制原理和适用场景。

1. 电阻式触摸屏

电阻式触摸屏通过两层导电膜之间产生电流变化的方式实现触摸功能。当触摸屏上的外力作用于屏幕表面时，导电膜之间的电流会发生变化，通过检测这种变化可以确定用户的触摸位置。

2. 电容式触摸屏

电容式触摸屏利用人体的电容来实现触摸功能。触摸屏表面覆盖有一层导电材料，当手指接近触摸屏时，电容屏上的电场会发生变化，通过检测电场的变化可以确定触摸位置。

3. 表面声波触摸屏

表面声波触摸屏利用超声波传感器来实现触摸功能。触摸屏表面覆盖有多个超声波传感器，当手指触摸屏表面时，会引起声波的反射或传播变化，通过检测声波的变化可以确定触摸位置。

4. 红外线触摸屏

红外线触摸屏通过红外线传感器实现触摸功能。触摸屏周围设有红外线发射器和接收器，在触摸点遮挡红外线时，可以通过检测红外线的变化确定触摸位置。 三、触摸屏的工作原理

无论是哪种类型的触摸屏，其工作原理都离不开以下几个关键步骤：

1. 信号识别

触摸屏首先需要识别用户触摸的信号。不同类型的触摸屏采用不同的信号识别方式，如电阻式触摸屏通过检测电流变化来识别信号，电容式触摸屏则通过检测电容变化来识别信号。

2. 信号传输

一旦触摸信号被识别出来，触摸屏需要将这些信号传输到控制器中进行处理。传输方式也因触摸屏类型的不同而有所区别，一般通过导线或无线信号传输。

3. 信号解析

在控制器中，触摸信号需要被解析成具体的位置坐标。根据触摸屏的不同原理，解析方式也会有所差异，但最终目的都是确定用户触摸的精确位置。
