电子行业电子基础知识培训教材

PCBA基础知识培训教材

质量部编制

二○一一年三月

1 目 录

 电子元器件基本知识---——————--——--—————-—-——-—-—-——--——--——---—（2）

 工艺基础知识-——-———-—-———-———-——-——---————-----——-——-—-—-—---———-(9）

 SMT基础知识————-—-————-------—-——---——---——-—--——-——--—-————-—(29）

 防静电基础知识-—-——-—------—----—-——-———————----——---———————--—（39)

 质量基础知识---—-—--—--———————-—--—-———-———-——--———--—-—-———-——(42）

 安全基础知识———--——-——--—--——--——-——--—--——--—————-—--—--——---—（51）

 安全检查要求-—-—--—————————-——-———-—-—-—-———————-—-——---————-——（54）

 综合评价判据表-——-——--——-—--—————---——-—-—---—--—-————---—----（61）

 LCD产品特殊功能项目说明—-——-——————————————--——--——--———(75）

 高清显示格式参考表———-——--—--——--——-——---—————--———-——--——-—(77）

主 编：质量部

排版校对：质量部

资料审核：电子元器件基本知识

工艺基础知识

SMT基础知识

防静电基础知识

质量基础知识

安全基础知识 2 安全检查判据表

综合评价判据表

电子元器件基本知识

电 阻

一、电阻的特性

电阻是指对电流具有阻碍作用的器件，它们用来阻止电子流动.符号：R,单位：Ω（欧姆)。

【电子行业】电子元器件基础知识培训资料

xxxx年xx月xx日

xxxxxxxx集团企业有限公司

Please enter your company's name and contentv 电子元件基础知识培训

一、电阻

1、电阻的外观、形状如下图示：

2、电阻在底板上用字母R（Ω）表示、图形如下表示：

从结构分有：固定电阻器和可变电阻器

3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等

从功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等

4、电阻和单位及换算：1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)

一种用数字直接表示出来

5电阻阻值大小的标示 四道色环电阻 其中均有一

一种用颜色作代码间接表示 五道色环电阻 道色环为误

六道色环电阻 差值色环

6、电阻颜色色环代码表：

颜 色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无

数 值 .1 0.01

误差值 ±1℅ ±2℅ ±5℅ ±10℅ ±20℅

四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图

常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是

是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误

道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相

一 .电工基础知识

1. 直流电路

电路

电路的定义: 就是电流通过的途径

电路的组成: 电路由电源、负载、导线、开关组成

内电路: 负载、导线、开关

外电路: 电源内部的一段电路

负载: 所有电器

电源: 能将其它形式的能量转换成电能的设备

基本物理量

1.2.1 电流

1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定

向运动就形成电流.

1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.

1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内

通过导体截面的电荷量,计算公式为tQI

其中Q为电荷量(库仑); t为时间(秒/s); I为电流强度

1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)

1KA = 103A 1A = 103mA 1mA = 103uA

1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.

1.2.2 电压

1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的

电位差,称为该两点的电压.

1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改 变.

1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、

伏(V)、毫伏(mV) 、微伏(uV)

1KV = 103V 1V = 103 mV 1mV = 103 uV

1.2.3 电动势

1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为

它能使电路两端维持一定的

电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.

1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QAE

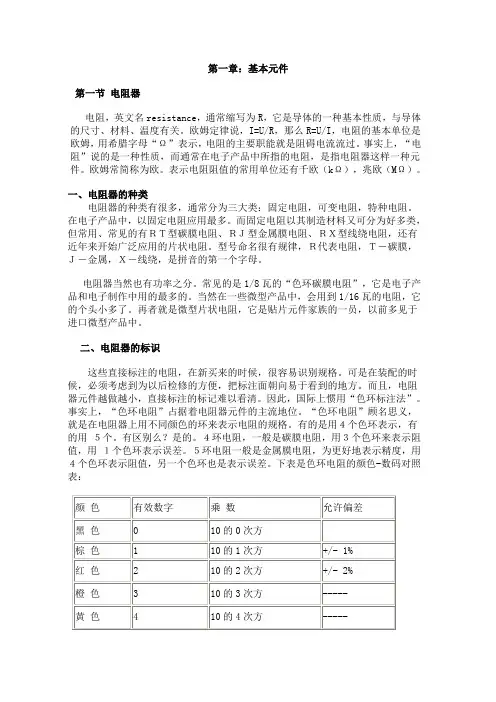

第一章：基本元件

第一节 电阻器

电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类

电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

电阻器当然也有功率之分。常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中。

二、电阻器的标识

这些直接标注的电阻，在新买来的时候，很容易识别规格。可是在装配的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。而且，电阻器元件越做越小，直接标注的标记难以看清。因此，国际上惯用“色环标注法”。事实上，“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用４个色环表示，有的用 ５个。有区别么？是的。４环电阻，一般是碳膜电阻，用３个色环来表示阻值，用 １个色环表示误差。５环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环也是表示误差。下表是色环电阻的颜色-数码对照表：

颜 色 有效数字 乘 数 允许偏差
