当前位置：文档之家 › 混凝土的配合比设计与调整

混凝土的配合比设计与调整

  • 格式：docx
  • 大小：37.32 KB
  • 文档页数：3

混凝土的配合比设计与调整

混凝土是建筑中常用的材料之一，其强度和性能取决于配合比的设计与调整。本文将探讨混凝土配合比设计的原则和方法，以及在实际工程中如何进行调整以满足设计要求。

一、混凝土配合比设计的原则

混凝土配合比设计是根据混凝土强度等性能要求，合理选择水泥、砂、骨料和水的比例，以达到坍落度、抗压强度和耐久性等要求的过程。在设计配合比时，需要遵循以下原则：

1. 均匀性原则：混凝土的组成材料应通过物理和化学测试获得均匀分布，以确保整体性能的一致性。

2. 经济性原则：在满足强度和耐久性要求的前提下，尽量减少材料使用量，降低成本。

3. 稳定性原则：配合比应具有一定的稳定性，即在一定的材料性能范围内，配合比变化对混凝土性能的影响较小。

4. 可施工性原则：配合比应简单、清晰，材料易于加工和施工，并满足相应的施工要求。

二、混凝土配合比设计的方法

混凝土配合比设计常用的方法包括经验配合比法、细观结构法和试验法。 1. 经验配合比法：根据历史实践和经验总结，选取合适的配合比。该方法适用于常规工程和常见材料，并具有简单、快速的优点。

2. 细观结构法：根据混凝土的微观结构和物理特性，通过混凝土中各组成材料的体积含量和理论最密堆积浓度来确定配合比。

3. 试验法：通过试验室试验和相应的强度试块制备，根据试验结果和统计学方法优化配合比。

三、混凝土配合比的调整

在实际工程中，混凝土配合比的调整是常见的情况。主要原因包括材料性能变化、施工条件变化、设计要求调整等。

1. 材料性能变化：当原材料的性能出现变化时，需要对配合比进行调整。例如，水泥强度不符合要求，可以通过调整水泥用量或更换水泥品种来解决。

2. 施工条件变化：施工过程中，湿度、温度等环境因素将影响混凝土的性能。在这种情况下，可以通过调整水灰比或添加掺合料等方式来适应实际情况。

3. 设计要求调整：在设计变更或工程需求调整时，可能需要修改配合比以满足新的要求。例如，增加抗裂性能、改善耐久性等。

调整混凝土配合比需要综合考虑多个因素，包括材料性能、施工条件、设计要求等。在进行调整时，应进行充分的试验和评估，确保调整后的混凝土满足设计要求，并提前与相关方沟通和协调。 结论

混凝土配合比设计与调整是确保混凝土工程质量和性能的重要环节。在设计配合比时，应遵循均匀性、经济性、稳定性和可施工性等原则。常用的配合比设计方法包括经验法、细观结构法和试验法。在实际工程中，根据材料性能变化、施工条件变化和设计要求调整等因素，需要对配合比进行调整。调整时需要综合考虑多个因素，并进行试验验证，以确保混凝土的性能和质量。

合集下载

混凝土配合比的调整方式

混凝土配合比的调整方式

混凝土配合比的调整方式

The document was finally revised on 2021 新拌混凝土配合比调整

混凝土拌合物的初始状态是衡量配合比好坏最直观的方法，在混凝土配合比试拌的过程中，往往会遇到一些工作性不能满足要求的情况。引起这些现象的原因多种多样，有混凝土配合比设计方面的，有原材料质量方面的，也有外加剂与混凝土原材料相容性方面的。要找到问题的原因所在，才能有效调整混凝土的工作性，以下几点是根据一些混凝土拌合物常见的状态而采取的一些方法，希望有所帮助，同时也需要大家多多总结。

（一）混凝土坍落度不符合要求，黏聚性和保水性合适

混凝土体系中浆体填充砂石混合骨料的空隙略有富裕才能在骨料表面形成润滑层，使浆体推动骨料运动。富裕浆体增大,混凝土的坍落度也随之增大，有研究表明，包裹在骨料表面的浆体厚度每增加3μm，混凝土坍落度增大30~50mm。混凝土浆体用量每增加10L/m3，混凝土坍落度增大20mm左右。当混凝土坍落度小于设计坍落度时，黏聚性和保水性较好时，应保持水胶比不变，增大浆体用量或适当提高外加剂用量；当坍落度大于混凝土设计坍落度时，应保持水胶比不变，减少浆体用量或适当降低外加剂用量。

（二）混凝土坍落度合适，黏聚性和保水性不好

混凝土坍落度可以满足设计要求，混凝土拌合物黏度较低，保水性能较差，虽然没有明显泌水现象，但存在部分粗骨料无浆体包裹。遇到这种情况一般可以从两方面着手：一方面增加细骨料用量，降低粗骨料用量；另一方面是保持水胶比不变适当增加浆体用量，相应调整砂石用量。

（三）混凝土砂浆含量过多

混凝土拌合物砂浆过多，石子含量较少，造成混凝土发散，流动性较差。针对这一现象，可以降低砂的用量，增加石子用量。如果调整后砂石用量比例合适，但混凝土仍然发散，流动性差，应适当增加浆体用量，增加混凝土黏聚性。

混凝土配合比调整方案

混凝土配合比调整方案

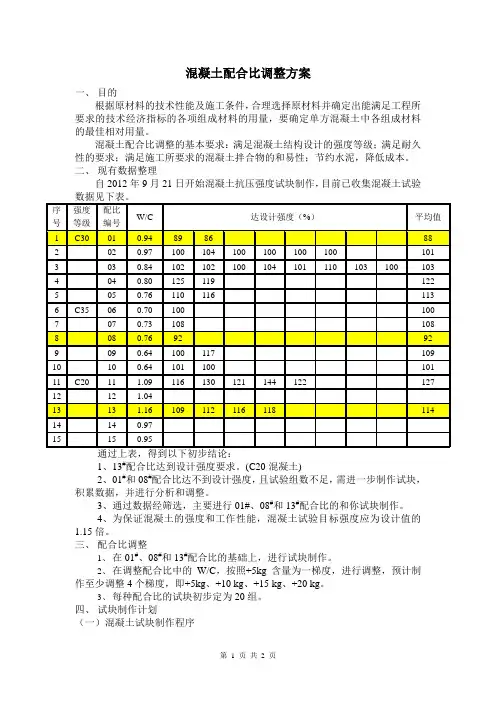

第 1 页 共 2 页 混凝土配合比调整方案

一、 目的

根据原材料的技术性能及施工条件，合理选择原材料并确定出能满足工程所要求的技术经济指标的各项组成材料的用量，要确定单方混凝土中各组成材料

的最佳相对用量。

混凝土配合比调整的基本要求：满足混凝土结构设计的强度等级；满足耐久性的要求；满足施工所要求的混凝土拌合物的和易性；节约水泥，降低成本。

二、 现有数据整理

自2012年9月21日开始混凝土抗压强度试块制作，目前已收集混凝土试验数据见下表。

序号 强度等级 配比编号 W/C 达设计强度（%） 平均值

1 C30 01 0.94 89 86 88

2 02 0.97 100 104 100 100 100 100 101

3 03 0.84 102 102 100 104 101 110 103 100 103

4 04 0.80 125 119 122

5 05 0.76 110 116 113

6 C35 06 0.70 100 100

7 07 0.73 108 108

8 08 0.76 92 92

9 09 0.64 100 117 109

10 10 0.64 101 100 101

11 C20 11 1.09 116 130 121 144 122 127

12 12 1.04

13 13 1.16 109 112 116 118 114

14 14 0.97

15 15 0.95

通过上表，得到以下初步结论：

1、13#配合比达到设计强度要求。(C20混凝土)

2、01#和08#配合比达不到设计强度，且试验组数不足，需进一步制作试块，积累数据，并进行分析和调整。

3、通过数据经筛选，主要进行01#、08#和13#配合比的和你试块制作。

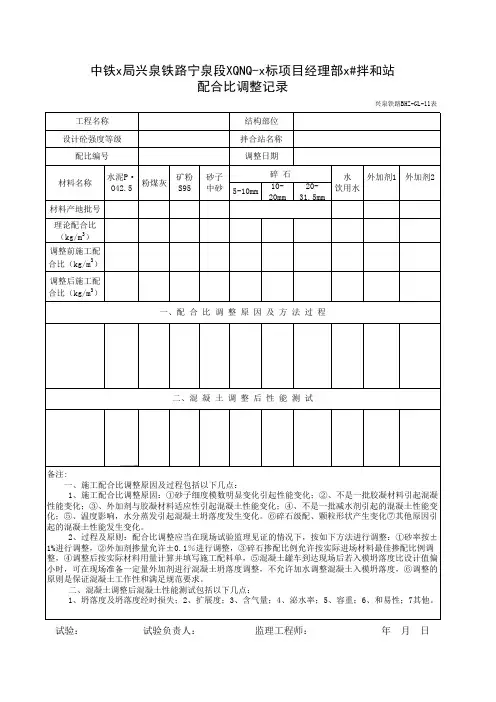

11-混凝土配合比调整记录

11-混凝土配合比调整记录

5-10mm10-20mm20-31.5mm材料产地批号理论配合比（kg/m3）调整前施工配合比（kg/m3）调整后施工配合比（kg/m3）中铁x局兴泉铁路宁泉段XQNQ-x标项目经理部x#拌和站配合比调整记录一、配 合 比 调 整 原 因 及 方 法 过 程二、混 凝 土 调 整 后 性 能 测 试备注: 一、施工配合比调整原因及过程包括以下几点： 1、施工配合比调整原因：①砂子细度模数明显变化引起性能变化；②、不是一批胶凝材料引起混凝性能变化；③、外加剂与胶凝材料适应性引起混凝土性能变化；④、不是一批减水剂引起的混凝土性能变化；⑤、温度影响，水分蒸发引起混凝土坍落度发生变化。⑥碎石级配、颗粒形状产生变化⑦其他原因引起的混凝土性能发生变化。 2、过程及原则：配合比调整应当在现场试验监理见证的情况下，按如下方法进行调整：①砂率按±1%进行调整，②外加剂掺量允许±0.1％进行调整，③碎石掺配比例允许按实际进场材料最佳掺配比例调整，④调整后按实际材料用量计算并填写施工配料单，⑤混凝土罐车到达现场后若入模坍落度比设计值偏小时，可在现场准备一定量外加剂进行混凝土坍落度调整，不允许加水调整混凝土入模坍落度，⑥调整的原则是保证混凝土工作性和满足规范要求。 二、混凝土调整后混凝土性能测试包括以下几点： 1、坍落度及坍落度经时损失；2、扩展度；3、含气量；4、泌水率；5、容重；6、和易性；7其他。试验： 试验负责人： 监理工程师： 年 月 日 材料名称水泥P·O42.5粉煤灰矿粉S95砂子中砂水饮用水配比编号调整日期碎 石外加剂1外加剂2 兴泉铁路BHZ-GL-11表 工程名称结构部位设计砼强度等级拌合站名称

混凝土配合比的调整方式 2

混凝土配合比的调整方式 2

.

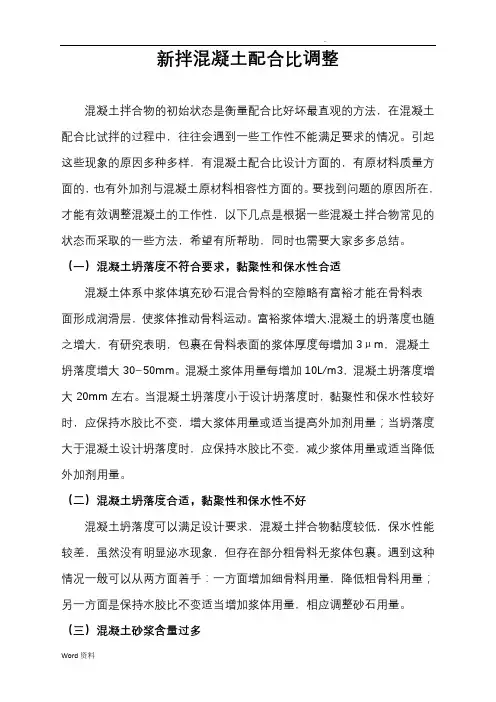

Word资料 新拌混凝土配合比调整

混凝土拌合物的初始状态是衡量配合比好坏最直观的方法，在混凝土配合比试拌的过程中，往往会遇到一些工作性不能满足要求的情况。引起这些现象的原因多种多样，有混凝土配合比设计方面的，有原材料质量方面的，也有外加剂与混凝土原材料相容性方面的。要找到问题的原因所在，才能有效调整混凝土的工作性，以下几点是根据一些混凝土拌合物常见的状态而采取的一些方法，希望有所帮助，同时也需要大家多多总结。

（一）混凝土坍落度不符合要求，黏聚性和保水性合适

混凝土体系中浆体填充砂石混合骨料的空隙略有富裕才能在骨料表面形成润滑层，使浆体推动骨料运动。富裕浆体增大,混凝土的坍落度也随之增大，有研究表明，包裹在骨料表面的浆体厚度每增加3μm，混凝土坍落度增大30~50mm。混凝土浆体用量每增加10L/m3，混凝土坍落度增大20mm左右。当混凝土坍落度小于设计坍落度时，黏聚性和保水性较好时，应保持水胶比不变，增大浆体用量或适当提高外加剂用量；当坍落度大于混凝土设计坍落度时，应保持水胶比不变，减少浆体用量或适当降低外加剂用量。

（二）混凝土坍落度合适，黏聚性和保水性不好

混凝土坍落度可以满足设计要求，混凝土拌合物黏度较低，保水性能较差，虽然没有明显泌水现象，但存在部分粗骨料无浆体包裹。遇到这种情况一般可以从两方面着手：一方面增加细骨料用量，降低粗骨料用量；另一方面是保持水胶比不变适当增加浆体用量，相应调整砂石用量。

（三）混凝土砂浆含量过多

.

Word资料 混凝土拌合物砂浆过多，石子含量较少，造成混凝土发散，流动性较差。针对这一现象，可以降低砂的用量，增加石子用量。如果调整后砂石用量比例合适，但混凝土仍然发散，流动性差，应适当增加浆体用量，增加混凝土黏聚性。

（四）混凝土泌水、抓底

混凝土拌合物拌合时流动性和保水性都很好，一旦停止拌合就慢慢泌水，下沉的石子紧紧地与铁板黏结在一起，很难用铁锹等工具铲动，这一现象称为抓底、板结。产生抓底、板结的主要原因是外加剂掺量敏感，外加剂用量或用水量提高2~3kg/m3，就会出现泌水。遇到这种情况，应适当降低外加剂掺量，或提高砂率，使用细度模数较小的砂。
