接地线的制作方法

第1篇一、接地施工的意义电气工程接地施工的主要目的是为了确保电气设备、建筑物及人身安全。

通过接地，可以将电气设备中可能产生的电荷导入大地，降低电气设备的绝缘强度，减少雷击事故的发生，保障电力系统的稳定运行。

二、接地施工的准备工作1. 确定接地电阻值：根据电气设备的额定电压、容量、电流及接地要求，计算出接地电阻值。

2. 选择接地材料：接地材料应选用导电性能良好、耐腐蚀、抗拉强度高的材料，如铜、铝、镀锌钢等。

3. 准备接地装置：根据接地电阻值和接地材料，制作或采购合适的接地装置。

4. 检查接地设备：对接地设备进行检查，确保其符合相关标准。

三、接地施工步骤1. 挖设接地沟：根据接地电阻值和接地材料，确定接地沟的深度和宽度。

挖设接地沟时，应注意保护地下管线、电缆等设施。

2. 铺设接地线：将接地线铺设在接地沟内，确保接地线与接地装置连接牢固。

3. 制作接地极：将接地极固定在接地沟内，接地极应垂直于地面，并确保接地极与接地线连接良好。

4. 回填接地沟：将接地沟回填，回填材料应选用透水性好的土壤，如砂、碎石等。

5. 接地测试：对接地系统进行测试，确保接地电阻值符合设计要求。

四、接地施工注意事项1. 施工人员应熟悉接地施工技术，掌握相关安全操作规程。

2. 接地施工过程中，应确保接地线、接地极与接地装置连接牢固，防止因连接不良导致接地效果降低。

3. 在接地沟回填过程中，应避免破坏地下管线、电缆等设施。

4. 接地施工完成后，应对接地系统进行定期检查和维护，确保接地效果。

1. 检查接地系统是否完整，接地线、接地极与接地装置连接是否牢固。

2. 测试接地电阻值，确保接地电阻值符合设计要求。

3. 检查接地沟回填材料是否合格，回填是否密实。

4. 检查接地施工过程中是否存在安全隐患，确保接地系统安全可靠。

总之，电气工程接地施工是一项重要的工作，对于保障电力系统的安全运行具有重要意义。

在施工过程中，应严格按照相关标准和规范进行，确保接地效果，为电气系统的稳定运行提供有力保障。

接地装置施工一、施工工序挖接地体（坑）→接地体制作安装→接地线敷设→接地电阻测试二、人工接地装置安装1、挖接地体沟挖接地体沟时，应根据设计要求标高，对接地装置的线路进行测量弹线，接地体应远离由于高温影响(如烟道等)使土壤电阻率升高的地方。

在弹线的线路上从自然地面以下，挖掘上口宽0.6m，下底宽0.4m，深0.9m 的沟，沟要挖得平直、深浅一致，沟底如有石子应清除干净。

挖沟时如附近有建筑物或构筑物，沟的中心线与建筑物或构筑物的基础距离不宜小于2m。

独立避雷针的接地装置与重复接地之间距离不应小于3m。

2、人工接地体制作安装接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，项部距地面不小于 0.6m，间距不小于二根接地体长度之和，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但不应小于接地体的长度。

采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。

使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与地壤间产生逢隙，增加接触电阻影响散流效果。

水平接地体常采用40×4mm扁钢，沿水平方向垂直敷设在地沟内，顶部埋设深度距地面不小于0.6m。

3、接地线敷设（1）扁钢与钢管(或角钢)搭接焊：扁钢与钢管(或角钢)接地极焊接时不应直接焊接，应采用以下两种方法搭接焊接：①. 直接将接地扁钢弯成弧形（或三角形）与接地钢管(或角钢)进行焊接，也可将扁钢在焊接过程中弯成弧形（或三角形），在扁钢紧贴3/4 钢管表面上下两侧施焊。

②. 先用扁钢另外煨制好弧形(或三角形)卡子，在扁钢与接地体相互接触部位表面两侧焊接后，再用卡子与接地体及扁钢进行焊接，增加接触面。

（2）扁钢与扁钢搭接焊：当接地母线的扁钢长度不足时，需要进行连接，扁钢与扁钢的连接，应采用搭接焊搭接长度不应小于扁钢宽度的2倍，应最少在三个棱边外进行焊接，并将接地母线引至墙体(或基础) 处需要留有足够的连接长度，以待使用。

西北电力建设第一工程有限公司Northwest Power Construction No.1 Engineering Co.,Ltd华润新能源亭湖48MW风电项目防雷接地施工方案文件编号：YCTH01-XBDJ-006名称：防雷接地施工方案批准：审核：编制：西北电力建设第一工程有限公司华润亭湖48MW风电项目部西北电建一公司华润亭湖48MW风电项目部目录一、编制依据 (2)二、作业项目概况及工作量 (2)2.1工程概况 (2)2.2施工范围 (3)三、作业必备条件 (3)3.1施工人员配备及资格要求 (3)3.2机、工具配备 (3)3.3材料供应 (3)3.4上道工序确认 (3)3.5施工场地，环境要求 (3)四、作业顺序、方法及要求 (4)4.1作业流程图 (4)4.2作业内容、方法及要求 (4)4.3作业工序的检验要求及中间交接要求 (9)4.4质量记录的填写内容及书写要求 (9)4.5《工程建设标准强制性条文》相关条款 (9)五、作业过程对质量控制点的设置 (10)六、作业结束的检查验收和应达到的质量标准 (10)6.1作业结束的检查验收 (10)6.2应达到的质量标准 (10)七、作业的安全要求及措施 (10)7.1作业安全技术措施 (10)7.2危险源识别及风险控制表 (11)八、环境因素控制措施 (11)8.1施工期间噪声的防治措施 (11)8.2施工期间粉尘(扬尘)的污染防治措施 (11)8.3施工期间固体废物的防治措施 (11)8.4环境因素识别及控制表 (11)九、文明施工的要求及措施 (12)十、事故应急措施 (12)10．1遇到触电事故的现场处理： (12)10.2疏散方案： (13)十一、附图、附表 (13)危险源识别、风险评价及控制对策表 (14)环境因素识别及控制措施表 (16)一、编制依据1.1《华润亭湖风电项目主体工程施工合同》1.2《发电厂电气工程师设计手册》（中国电力出版社，2003年第二版）1.3工程建设标准强制性条文（电力工程部分2006版）（中国电力出版社，2006年第一版）1.4电气装置安装工程接地装置施工及验收规范（GB50169-2016）（中国人民共和国建设部）1.5《电气装置安装工程质量检验及评定规程》1.6《电力建设安装安全工作规程》1.7中水北方看测试设计研究有限责任公司华润新能源亭湖48MW风电项目F418H-A-K1系列（升压变电站工程电气一次专业技施图纸-接地卷）设计图纸、F418H-L3系列《风机及箱变接地布置图》二、作业项目概况及工作量2.1工程概况华润新能源亭湖48MW风电项目主体工程防雷接地部分是由中水北方看测试设计研究有限责任公司进行设计的，整个风电场的接地网络是由垂直接地体、水平接地体、集中接地装置及避雷装置组成。

110kV输电线路导地线架设的施工方法及技术要点分析摘要：以某110千伏输电线路工程为例，分析了110千伏输电线路导线和地线架设的注意事项。

根据工程任务要求，制定跨越高速公路架设接地线的方案，评价接地线施工方法的安全性、可靠性和可行性，确定架线技术要点；结合实际情况，分析了导电地线架设施工技术的应用效果，为110千伏输电线路导电地线的施工提供了相应的参考。

关键词：110kV输电线路；导地线；施工工艺；技术要点引言导电地线的施工质量直接影响110千伏输电线路的架设效果，已成为新时期人们关注的焦点。

特别是在穿越铁路、高速公路等重要穿越路段，导线架设和导线压接过程中的技术操作复杂，需要根据环境条件和工艺要求合理设置压接参数，调整连接管范围，以保证导线架设的安全性和可靠性。

到目前为止，我国110千伏输电线路建设项目仍以架空线路为主。

由于对接地导线的建设缺乏重视，缺乏关键环节控制，110千伏输电线路的建设成果受到了一定程度的影响。

这个问题亟待解决和处理。

1案例研究1.1项目概述110kV线路工程采用双回路同塔架设。

新线长2×28.332km。

导线采用1×JL/LB1A-300/40铝绞线，铝包钢芯，接地线为两根24芯OPGW光缆。

全线共新建铁塔83座:双回线张力塔31座，直线双回线塔31座52号线塔。

其中A32~A35为抗拉施工段，A34~A35穿越山昆高速，整个铁塔为典型的南网设计塔，穿越施工段采用双回路架设，导线为1×JL/LB1A-300/40铝包钢芯铝绞线。

接地线是两根24芯OPGW光缆。

1.2任务要求(1)完成跨高速公路的封网施工。

(2)接地导体的安装。

(3)张紧段的紧固和附件的安装。

2110kV输电线路导线地线架设施工方案本文以110千伏输电线路工程地线施工为核心，分析了110千伏输电线路架设的跨越施工方法和技术要点。

2.1工程量分析根据110千伏线路工程的现场条件，施工架线段为双回线A32~A35，全长1025米，新建线路架设的施工工艺包括闭合交叉网络和架设接地导线两部分，如表1所示。

地线的工作原理引言概述：地线是电力系统中非常重要的一部份，它在保障人身安全和设备正常运行方面起着至关重要的作用。

本文将详细介绍地线的工作原理，包括其作用、结构和工作机制。

一、地线的作用1.1 安全保护作用地线能够将电力系统中的故障电流引入地下，防止电流通过人体造成触电危（wei）险。

当电力系统发生漏电或者短路等故障时，地线能够迅速将电流引入地下，保护人身安全。

1.2 防止设备损坏地线能够将电力系统中的故障电流引导到地下，避免电流通过设备造成损坏。

在电力系统中，地线起到了保护设备的作用，防止设备受到过电流的伤害。

1.3 保障电力系统的正常运行地线能够提供电力系统的电气连接，确保电力系统的正常运行。

地线作为电力系统的一部份，能够提供电流的回路，保证电力系统的稳定供电。

二、地线的结构2.1 接地体地线的主要组成部份是接地体，它通常由导电材料制成，如铜杆、铜板等。

接地体通过埋入地下，与地壤形成良好的接触，以实现电流的引导和分散。

2.2 接地线接地线是将接地体与电力设备连接起来的导线，通常采用铜线或者铝线制成。

接地线能够将电流从设备引导到接地体，起到保护设备和人身安全的作用。

2.3 接地装置接地装置是连接接地体和接地线的设备，通常包括接地夹、接地线夹等。

接地装置能够确保接地体和接地线之间的良好接触，提高地线的导电性能。

三、地线的工作机制3.1 接地原理地线的工作原理基于电流的最短路径原则。

当电力系统发生故障时，故障电流会通过最短路径流向地下，而地线提供了这个最短路径，将电流引导到地壤中。

3.2 接地电阻地线的工作机制还与接地电阻有关。

接地电阻是指接地体与地壤之间的电阻，它决定了电流通过地线的能力。

接地电阻越小，地线的导电性能越好，对人身安全和设备保护越有利。

3.3 地网系统地网系统是指由多个接地体组成的网络，它能够提供更好的接地效果。

通过合理布置地网系统，可以降低接地电阻，提高地线的导电性能，进一步保障电力系统的安全运行。

接地线的普及知识接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。

（转自于百度文科）家用电器设备由于绝缘性能不好或使用环境潮湿，会导致其外壳带有一定静电，严重时会发生触电事故。

为了避免出现的事故可在电器的金属外壳上面连接一根电线，将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。

另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要。

使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现。

电器中，接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。

（1）高压接地线作用：高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。

（2）高压接地线结构：携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、接地夹。

（3）高压接地线制作工艺：制作工艺优良-- 导线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。

（4）接地线规格：按部颁规定，接地线必须是25mm 2 以上裸铜软线制成挂接地线是保护检修人员的一道安全屏障，是电力员工的生命线，可防止突然来电对人体的伤害。

但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。

挂接地线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。

技术交底文件编号:交底内容一、施工技术要求：1、垂直接地极单体长度为2500伽，下料斜口长度为120伽，施工误差在0~5mm。

2、接地接所需的材料均采用无齿锯下料，切割面外观无熔瘤。

3、扁钢与接地极三面焊接,焊接牢固。

4、两接地极单体间距5米，用扁钢进行连接，施工误差在0~0.1米间。

5、接地极位置及电阻要求参照设计要求，当架空地线接地极与避雷器接地极重合时，按照避雷器接地极要求埋设。

6、接地极埋设好以后用摇表对接地极电阻进行测试，对不能满足电阻要求的接地极，加降阻剂或增加垂直接地极数量。

7、接地极防腐措施要求二级热浸镀锌防腐。

8接触网支柱的接地线平直、无明显弯曲，防锈漆无脱落和漏涂现象，埋入地下部分不小于100mm，镀锌地线镀层应完好。

9、制作接地极过程中，各零部件的连接处，均需采用电焊焊接，并在焊接口处进行相应的防腐措施。

二•施工工艺1.接地极制作 接地引线安装 I 填写隐蔽工程记录 (1) 接地极材料采用扁钢(40*4)、角钢(50*5 )、接地引线(© 12 圆钢)为原材料。

(2) 各金属件均采用无齿锯下料，切割面外观无熔瘤。

⑶接地极单体长度为2500伽，下料斜口长度为120伽。

⑷扁钢管箍采用镀锌扁钢煨制，安装于接地极顶部下端 20伽(5)扁钢与接地极焊接，焊接牢固。

的植入施工(2)接地极垂直砸入地下，扁钢顶端距离地面距离为800mm,任何情 况下，接地极埋入地下部分深度不小于 600mm 。

(6)两接地极单体间间距5米，用扁钢进行连接。

A 向 接地极加工示意图 弹_面2.开挖接地沟 r ... .... . .. ....... .... .. .. .. “ 接地极开挖时应注意地下设施，开挖前应对地下埋设物进行探测，接' 接地极距通信电缆不小于地棒应离开地下电缆； 避雷器 小于1m ； 接地引线与通I 交叉角度为90 既有管线。

3m,最 无法避免交叉时，交叉距离不得小于 °。

《电气设备接地线安装施工方案》一、项目背景随着现代工业和科技的不断发展，电气设备在各个领域的应用越来越广泛。

电气设备的安全运行对于保障生产、生活的正常进行至关重要。

而接地线作为电气设备安全防护的重要组成部分，其安装质量直接关系到设备的安全性能和人员的生命财产安全。

本项目涉及多个工业厂房、办公楼及住宅小区的电气设备接地线安装工程。

这些场所的电气设备种类繁多，包括变压器、配电柜、电动机、照明灯具等。

为了确保这些电气设备的安全运行，必须严格按照国家规范和标准进行接地线的安装施工。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关规范标准，了解电气设备的接地要求。

- 编制施工方案，明确施工工艺和质量标准。

- 对施工人员进行技术交底，确保施工人员掌握施工方法和技术要求。

（2）材料准备- 根据施工图纸和材料清单，采购符合要求的接地线材料，如接地扁钢、接地铜线、接地极等。

- 对采购的材料进行检验，确保材料的质量符合要求。

（3）机具准备- 准备好施工所需的机具设备，如电焊机、切割机、钻孔机等。

- 对机具设备进行检查和调试，确保其性能良好。

2. 接地极安装（1）根据施工图纸确定接地极的位置和数量。

（2）采用人工或机械方式开挖接地极坑，坑的深度和大小应符合设计要求。

（3）将接地极放入坑中，接地极的顶部应高出地面一定距离，以便于连接接地线。

（4）用土将接地极坑回填夯实，确保接地极与土壤接触良好。

3. 接地干线安装（1）根据施工图纸确定接地干线的走向和位置。

（2）采用焊接或螺栓连接的方式将接地扁钢或接地铜线连接成接地干线。

（3）接地干线应尽量沿建筑物的墙壁或柱子敷设，敷设高度应符合设计要求。

（4）在接地干线的连接处应进行防腐处理，以防止接地干线生锈腐蚀。

4. 电气设备接地连接（1）根据电气设备的接地要求，确定接地连接点的位置和数量。

（2）采用焊接或螺栓连接的方式将电气设备的接地端子与接地干线连接起来。

（3）接地连接应牢固可靠，接触良好，不得有松动或虚接现象。

接地线是一种安全设计，用于将设备与大地连接，以实现电流回流、保护设备和人员安全的目的。

以下是关于接地线的知识：
1. 定义和作用：接地线是指将电气设备或系统接地的一种导线，其目的是为了将设备可能产生的静电荷导入大地，避免干扰其他设备或人员。

同时，接地线也能保护人员免受电击，防止电气设备故障引起火灾。

2. 接地线材质：通常接地线使用铜或铝制作，以保证良好的导电性能。

有些场合可能使用铁或钢等材料，但在湿润或腐蚀性环境下可能会产生锈蚀，影响导电性能。

3. 接地线的连接方式：接地线通常有两个端子，一个连接设备外壳等需要接地的部分，另一个连接大地或接地汇流排。

在实际操作中，需要确保连接的牢固性和可靠性，避免因连接不良导致安全隐患。

4. 接地线的位置：接地线的位置可能会影响其导电性能和保护效果。

通常，接地线应连接至土壤电阻较小、湿度较大、稳定性较高的位置。

在电气设备附近有金属水池或道路等情况下，可以考虑将接地线与金属物体连接，以提高保护效果。

5. 不同设备的接地要求：不同设备和系统可能需要不同的接地方式。

例如，电子设备、仪器仪表、配电系统等都需要接地以确保正常运行和安全。

而对于高压电气设备的接地，则需要注意电气隔离和保护，避免触电事故的发生。

6. 接地线故障检测：为了确保接地线的正常工作，可能需要定期检测接地线的连接状况和导电性能。

可以通过测量接地电阻、检查接地线的外观和连接情况等方式进行检测。

总之，接地线是电气设备安全的重要组成部分，其设计和安装需要遵循相关规范和标准。

在日常使用中，应定期检查和维护接地线，确保其正常工作，保护设备和人员的安全。

防静电接地线标准解释说明以及概述1. 引言1.1 概述静电是在我们日常生活和工作中常见的现象，它可能会对电子设备和人身安全造成潜在威胁。

为了减少静电带来的负面影响，防静电接地线起到了重要的作用。

本文将详细解释和说明防静电接地线的标准，以及其所扮演的角色。

1.2 文章结构本文共分为六个部分：引言、正文、第一要点、第二要点、第三要点和结论。

正文部分将对防静电接地线标准进行深入探讨，包括标准的制定机构以及其中包含的重要内容。

1.3 目的本文旨在提供一个综合性的介绍，让读者了解防静电接地线标准的重要性以及其应用范围。

通过深入探讨该标准所涵盖的内容，读者将能够更好地理解如何有效地设计和使用防静电接地线。

请注意：以上所撰写内容仅供参考，请根据实际需要进行修改和完善。

2. 正文防静电接地线是一种重要的设备，用于提供屏蔽和放电防护。

它在许多行业中被广泛应用，包括电子制造、化工、医药等。

2.1 防静电接地线的定义防静电接地线是连接到可导电材料上的导体，通过将静电荷引导到地下来减少静电累积和释放。

它通常由铜或铝制成，具有良好的导电性能。

2.2 防静电接地线的作用防静电接地线主要有以下几个作用：2.2.1 防止危险物质积聚在某些场景下，如化学实验室或危险品仓库中，静电可能引发爆炸或火灾。

通过使用防静电接地线，可以将可能产生的静电荷引导到地下，从而减少了危险物质积聚的风险。

2.2.2 保护人员安全当人们与带有较高静电荷的设备或材料进行接触时，可能会发生触电事故。

防静电接地线可以将这些静电荷直接排除到地下，以确保人员的安全。

2.2.3 保护设备静电对许多电子设备和元件来说都是一个潜在的风险，可能会导致设备故障或损坏。

通过使用防静电接地线，可以避免设备上的静电荷积累，并保护设备的正常工作。

2.3 防静电接地线的标准为了确保防静电接地线的安全性和有效性，许多国家和行业制定了相关的标准。

其中一些标准包括：2.3.1 国际电工委员会(IEC)标准IEC发布了一系列与防静电接地线有关的国际标准，如IEC 61340-5-1 "Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements"。

防雷接地网的制作标准地网是为防雷提供雷电流的最终去处，地网的好坏直接影响到防雷的效果，要求制作2Ω以下的地网。

地网设计在大楼的一侧或四周，距建筑物出入口或人行道不应小于3m，当小于3m时，应将水平接地体局部深埋不小于1m以上。

地网上端深度为120厘米，垂直接地体采用非金属接地模块PTD-3，水平接地体采用70平方的镀铜绞线KW-S70，垂直接地体与水平接地体的连接采用凯威放热焊接。

重要的电子电气设备具体场所（如实验室、机房等）因为防雷防静电等安全的要求，需要制作一套合格的接地网，建议接地电阻小于2欧姆。

具体涉及如下：1、垂直接地体采用最新工艺电镀法制作的凯威镀铜接地棒KWD-14B，单根长度1.5米，直径14.2mm，本接地网采用10组垂直接地体，每组2根接地棒组合为3米长，便于更深的打入地下；2、水平接地体采用70平方的镀铜钢绞线，埋地深度约为0.8米，将4组镀铜接地棒连接起来，引至室内的等电位端子箱KWD-D，室内的所有电气、电子设备均引至等电位端子箱内。

如果室内设备较多，且距离较远，可以在实验室墙壁上敷设铜质等电位端子排KW303；3、镀铜接地棒和水平接地线-镀铜钢绞线之间的连接采用凯威放热焊接。

放热焊接技术是一种从美国引进来的新型焊接技术，通过置换反应对不同材质的金属进行可靠焊接即真正的分子连接；化学反应方程式如下：3CuO+2AL=3CU+AL2O3+热量（反应条件引燃）。

焊接后的效果如下：接地体之间的焊接案例4、接地材料报价表接地配置表序号名称型号数量单价合计备注1镀铜接地棒KWD-14B20根2镀铜接地线KW-S70100米3降阻剂PT-JZ20袋4放热焊接KW-RH30点5焊接模具KW-MD2套6等电位端子箱KWD-D1个7产品合计8施工费含差旅费9合计￥元。

1、工程概况本工程包含脱硫岛区域及工艺车间，废水楼车间室内、室外的接地极制作安装、接地网母线安装（含屋内接地母线敷设）、接地井装置安装、设备引下线接地装置安装。

室外接地极采用DN70的热镀锌钢管，接地母线采用60*6的热镀锌扁钢敷设，室内接地母线采用40*4的热镀锌扁钢敷设，本接地工程的工程量为室外接地极280米（2.5米/根），室外接地母线60*6热镀锌扁钢850米，室内接地母线40*4热镀锌扁钢2240米，接地井制作安装10个。

2、编制依据脱硫岛主接地网布置图、工艺楼室内干线平面布置图、电控楼室内干线平面布置图。

2.1《电气装置安装工程接地装置施工及验收规范》GB50169-20062.2《电气装置安装工程质量检验及评定规程第6部分接地装置施工质量检验》DL/T 5161.6-2002。

2.3《电力建设安全工作规程》（火力发电厂部分）。

DL5009.1-922.4《交流电气装置的过电压和绝缘配合》DL/T620-19972.5《交流电气装置的接地》DL/T621-19973 、作业条件3.1 主要材料设备准备：设备到货能满足安装要求，且经检验合格，施工中所用材料已备齐，并有材料质量保证书。

3.2安装所需的图纸、资料齐全，图纸会审结束。

3.3所有参加施工人员已进行安全、技术交底。

3.4单位工程开工报告已审批完。

3.5接地沟开挖完毕，深度满足设计要求，现场具备施工条件。

3.6所有厂区预埋铁件均已施工完毕，并满足设计要求。

3.7一次设备和所有室内配电装置均已安装就位，并具备接地施工条件。

3.8接地扁钢以及接地桩等材料转运到现场，规格镀锌符合要求。

4、主要施工机具及工器具配备其它常用工器具满足施工需要5、劳动力组织5.1所有参加作业人员须经过上岗培训，且经过三级安全考试合格，持有上岗证参加作业。

5.2参加施工人员必须认真熟悉图纸及施工技术资料、工艺要求。

5.3参加施工人员必须身体健康，高空作业人员不得有不适登高的病症。

接地线的设置按照建设部的相关规定，电焊机、配电箱采用的是三相五线制，保护接零接在PE线上；二、如电焊机或配电箱需要重复接地，接地极一般是用3根钢桩（钢筋、角钢、钢管等）打入地下，形成一组接地，别忘了进行电阻测试；螺纹钢筋是不可用作接地极的。

三、配电箱内的接地和保护接零是分开的；（PE线与接地线永不相交）四、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以，但是要注意的是：如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上，这个接地是不可用的。

五、建设部的JGJ46-2005《施工现场临时用电安全技术规范》要求，应采用双线接地。

如果利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的，所以电焊机外壳要接地。

六、电网电源如为三相三线制或单相制时，焊机外壳和二次线圈引出线的一端，应安放保护接地线。

接地装置可以利用自然接地极(如与大地有可靠连接的建筑物的金属结构，敷设于地下的管道等)。

严禁以氧气、乙炔、煤气等易燃易爆气体管道作为接地极。

七、接地极还必须满足下列要求：1、必须接触良好，接地电阻值不得超过4Ω；2、接地用导线应具有良好的导电性，截面积不得小于12mm²(铁质)；3、接地线应用螺丝拧紧，为防止松弛，应加装弹簧垫圈；4、多台焊机排列一起时，接地线不准串联连接。

拓展资料1、按照建设部的相关规定，电焊机、配电箱采用的是三相五线制，保护接零接在PE线上；2、如电焊机或配电箱需要重复接地，接地极一般是用3根钢桩（钢筋、角钢、钢管等）打入地下，形成一组接地，别忘了进行电阻测试；螺纹钢筋是不可用作接地极的。

3、配电箱内的接地和保护接零是分开的；（PE线与接地线永不相交）4、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以，但是要注意的是：如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上，这个接地是不可用的。

什么是人工接地体，如何安装垂直和水平接地体？1、什么是人工接地体？人工接地体指利用人工方法将专门的金属物体埋设于土壤中，以满足接地的要求的接地体。

人工接地体绝大部分采用钢管、角钢、扁钢、圆钢制作。

人工接地体的最小规格见表。

2、如何安装垂直接地体？垂直接地体可采用直径为40～50mm的钢管或用40mm×40mm×4mm的角钢，下端加工成尖状以利于砸入地下。

垂直接地体的长度为2～3m，但不能短于2m。

垂直接地体一般由两根以上的钢管或角钢组成，或以成排布置，或以环形布置，相邻钢管或角钢之间的距离以不超过3～5m为宜。

垂直接地体的几种典型布置如图所示。

垂直接地体的安装应在沟挖好后，尽快敷设接地体，以防止塌方。

敷设接地体通常采用打桩法将接地体打入地下，如图所示。

接地体应与地面垂直，不得歪斜，有效深度不得小于2m；多级接地或接地网的各接地体之间，应保持在2.5m以上的直线距离。

用手锤敲打角钢时，应敲打角钢端面角脊处，锤击力会顺着脊线直传到其下部尖端，容易打入、打直，若是钢管，则锤击力应集中在尖端的切点位置。

若接地体与接地线在地面下连接，则应先将接地体与接地线用电焊焊接后埋土夯实。

3、如何安装水平接地体？水平接地体多采用40mm×4mm的扁钢或直径为16mm的圆钢制作，多采用放射形布置，也可以成排布置成带形或环形。

水平接地体的几种典型布置如图所示。

水平接地体的安装多用于环绕建筑四周的联合接地，常用40mm ×4mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。

当接地体沟挖好后，应垂直敷设在地沟内（不应平放），垂直放置时，散流电阻较小，顶部埋设深度距地面不应小于0.6m，水平接地体安装如图所示。

水平接地体多根平行敷设时，水平间距不应小于5m。

沿建筑外面四周敷设成闭合环状的水平接地体，可埋设在建筑物散水及灰土基础以外的基础槽边。

将水平接地体直接敷设在基础底坑与土壤接触是不合适的。

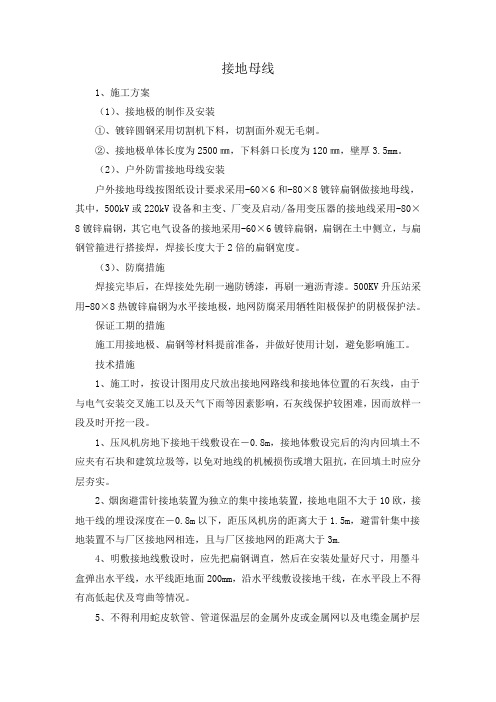

接地母线1、施工方案（1）、接地极的制作及安装①、镀锌圆钢采用切割机下料，切割面外观无毛刺。

②、接地极单体长度为2500㎜，下料斜口长度为120㎜，壁厚3.5mm。

（2）、户外防雷接地母线安装户外接地母线按图纸设计要求采用-60×6和-80×8镀锌扁钢做接地母线，其中，500kV或220kV设备和主变、厂变及启动/备用变压器的接地线采用-80×8镀锌扁钢，其它电气设备的接地采用-60×6镀锌扁钢，扁钢在土中侧立，与扁钢管箍进行搭接焊，焊接长度大于2倍的扁钢宽度。

（3）、防腐措施焊接完毕后，在焊接处先刷一遍防锈漆，再刷一遍沥青漆。

500KV升压站采用-80×8热镀锌扁钢为水平接地极，地网防腐采用牺牲阳极保护的阴极保护法。

保证工期的措施施工用接地极、扁钢等材料提前准备，并做好使用计划，避免影响施工。

技术措施1、施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。

1、压风机房地下接地干线敷设在－0.8m，接地体敷设完后的沟内回填土不应夹有石块和建筑垃圾等，以免对地线的机械损伤或增大阻抗，在回填土时应分层夯实。

2、烟囱避雷针接地装置为独立的集中接地装置，接地电阻不大于10欧，接地干线的埋设深度在－0.8m以下，距压风机房的距离大于1.5m，避雷针集中接地装置不与厂区接地网相连，且与厂区接地网的距离大于3m.4、明敷接地线敷设时，应先把扁钢调直，然后在安装处量好尺寸，用墨斗盒弹出水平线，水平线距地面200mm，沿水平线敷设接地干线，在水平段上不得有高低起伏及弯曲等情况。

5、不得利用蛇皮软管、管道保温层的金属外皮或金属网以及电缆金属护层做接地线。

7、地线敷设完毕后，先由工地质检员进行二级验收，再经项目部、监理公司完成回填验收合格后方可回填地线沟，不得未经监理公司验收擅自回填。

接地线标准
1.如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线。

2.主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0.75平方米，厚度也不能小于5毫米；
3.接地线的电阻值不能大于2Ω。

4.用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；
5.危险的电气设备的金属外壳和接地母线或者是局部的接地极直接的连接线必须使用横截面不小于25平方毫米的软铜线，或者是横截面不小于50平方毫米的镀锌铁线，也可以使用厚度不小于5毫米以及横截面不小于50平方毫米的扁钢制成；
6.在连接接地母线和接地极的时候，要使用焊接的方法，或者是用直径大于10毫米的镀锌螺栓和用来防止松懈的装置进行连接。
