一级消防重磅章节：自动喷水灭火系统，一张思维导图全部搞定

一级消防安全工程师备考知识点自动喷水灭火系统一、概述自动喷水灭火系统是一种常见且重要的消防设施，广泛应用于各类建筑物和工业场所中。

它通过自动感应、控制和水源供给，能够自动启动并迅速将灭火剂——水雾或水柱释放到火灾现场，起到扑灭火灾、保护人员和财产安全的作用。

本文将从系统组成、工作原理、分类与应用以及维护保养等方面，介绍一级消防安全工程师备考知识点自动喷水灭火系统。

二、系统组成自动喷水灭火系统通常由水源系统、供水管网、控制系统、喷头和其他附属设备组成。

1. 水源系统：自动喷水灭火系统的水源一般分为自来水和水泵供水两种方式。

自来水系统直接利用自来水压力进行供水，而水泵供水系统则通过水泵将水源送达到消防水箱中。

2. 供水管网：供水管网是指将水源输送到各个喷头的管路系统。

它包括主管道、分支管道和支管等。

其中，主管道负责将水从水源输送到各个分支管道，分支管道将水源分配到每个喷头。

3. 控制系统：控制系统是自动喷水灭火系统的核心，主要包括火灾感应、控制器、报警器和阀门等。

火灾感应设备可以通过感应火灾的烟雾或温度变化，向控制器发出信号，控制器则根据信号指令控制阀门的开闭，实现自动喷水灭火。

4. 喷头：喷头是将水雾或水柱释放到火灾现场的关键设备，一般由喷头体、弹簧和喷头插芯组成。

喷头插芯通过弹簧的力量，实现按一定角度的旋转，喷射射流呈雾状或水柱状。

5. 其他附属设备：其他附属设备包括消防水箱、消防泵、压力开关、管道支架和压力表等。

三、工作原理自动喷水灭火系统的工作原理是通过火灾感应设备感知到火灾信号后，控制器将启动信号发送给阀门。

阀门根据信号指令的开闭状态，控制管道的通断，从而实现灭火剂的释放。

1. 火灾感应：火灾感应设备主要分为烟感器和温感器。

烟感器通过探测到火灾现场的烟雾，发出感应信号；温感器则通过监测火灾现场的温度变化，发出感应信号。

2. 控制器：控制器是自动喷水灭火系统的核心设备，它接收到火灾感应设备发出的信号后，进行判定和逻辑处理，并发送指令给阀门控制灭火系统的运行状态。

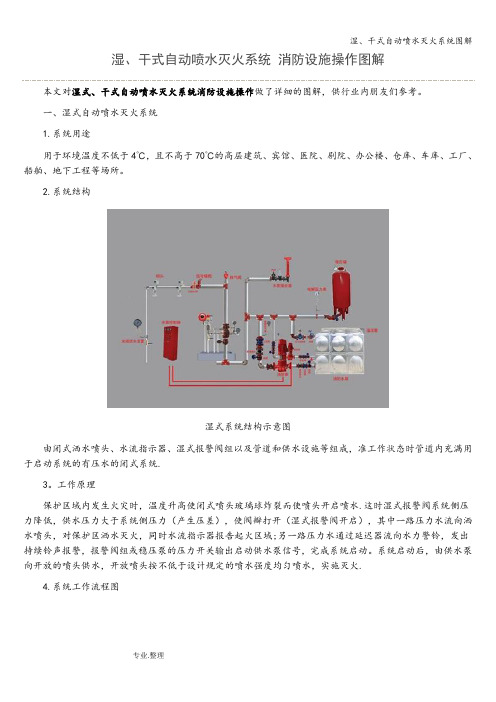

湿、干式自动喷水灭火系统消防设施操作图解本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。

一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。

2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统.3。

工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水.这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火.4.系统工作流程图湿式灭火系统动作流程图5。

系统各部件构成及用途5。

1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流,喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。

湿式报警阀阀工作原理如图下图所示。

湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压,同时在结构上阀瓣上承压面比下承压面面积大约15%,故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。

5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。

12分消火栓系统思维导图，30分自动喷水灭火系统知识！收藏消火栓系统1、系统构成知识点 1：室内消火栓系统组成消防给水设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件。

2、系统组件（设备）安装前检查知识点2：室外消火栓组成：（1）产品标识（一致性）（2）消防接口(铜或不锈钢材料制造)（3）排放余水装置（4）材料知识点3:消火栓箱检查（1）外观质量和标志“消火栓”且字体不得小于高100mm宽80mm（2）器材的配置和性能(一致性)（3）箱门1）箱门开启角度不得小于160°，并无卡阻现象。

2）栓口出水方向宜向下或与设置消火栓的墙面成90°角。

3）栓口中心距地面应为1.1m（4）材料（箱体厚度不小于1.2mm的薄钢板或铝合金，箱门玻璃厚度不小于4.0mm）知识点4：消防水带、消防水枪、消防接口消防水带的压力试验截取1.2m长的水带，平稳加压至试验压力，保压5min，检查是否有渗漏现象。

在试验压力状态下，继续加压，升压至试样爆破，其爆破时压力不应小于水带工作压力的3倍。

消防水枪抗跌落性能3个位置、离地（2+0.02）m下落，每个位置跌2次。

消防水枪密封性能：封闭水枪的出水端，将水枪的进水端缓慢加压至最大工作压力的1.5倍，保压2min，水枪不应出现裂纹、断裂或影响正常使用的残余变形。

室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固，控制阀门井距消火栓不应超过1.5m，消火栓弯管底部应设支墩或支座。

3、系统的维护管理知识点5：室内消火栓的维护管理室内消火栓的维护管理室内消火栓箱内应经常保持清洁、干燥，防止锈蚀、碰伤或其他损坏。

每半年至少进行一次全面的检查维修。

供水管路的维护管理：室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实其处于全开启状态。

系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态。

每月应对铅封、锁链进行一次检查。

自动喷水灭火系统1.喷头装配性能检查要求：旋拧喷头顶丝，不得轻易旋开，转动溅水盘，无松动、变形等现象，以确保喷头不被轻易调整、拆卸和重装。

“思维导图”参照表格，分分钟就可以掌握重点的灭火系统知识小编导读简单、高效的学习才是最好的，不要过分追求题海战术，备考消防的过程是需要时间的沉淀，因为其本身的知识点多，比较容易混淆，所以小编建议大家在掌握一定的基础之后再去做题，这样也可以给自己减轻一下心理负担，今天我们一起来学习常用的灭火器系统气体灭火系统1.系统灭火机理2.系统组成和分类知识点1：系统工作原理及控制方式气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式。

3.系统适用范围知识点2：二氧化碳灭火系统二氧化碳灭火系统可用于扑救灭火前可切断气源的气体火灾；液体火灾或石蜡、沥青等可熔化的固体火灾；固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；电气火灾。

该系统不得用于扑救硝化纤维、火药等含氧化剂的化学制品火灾；钾、钠、镁、钛、锆等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾。

知识点3：七氟丙烷灭火系统七氟丙烷灭火系统适于扑救电气火灾；液体表面火灾或可熔化的固体火灾；固体表面火灾；灭火前可切断气源的气体火灾。

本系统不得用于扑救下列物质的火灾：含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；活泼金属，如钾、钠、镁、钛、锆、铀等；金属氢化物，如氢化钾、氢化钠等；能自行分解的化学物质，如过氧化氢、联胺等。

知识点4：其他气体灭火系统适用于扑救电气火灾；固体表面火灾；液体火灾；灭火前能切断气源的气体火灾。

不适用于扑救下列火灾：硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；钾、镁、钠、钛、锆、铀等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾；过氧化氢、联胺等能自行分解的化学物质火灾；可燃固体物质的深位火灾。

4. 系统设置参数知识点5：防护区的设置要求1）防护区的划分防护区划分应符合下列规定：采用管网灭火系统时，一个防护区的面积不宜大于800m²，且容积不宜大于3600m³；采用预制灭火系统时，一个防护区的面积不宜大于500m²，且容积不宜大于1600m³。
