YVP系列变频调速电动机特点

上海南洋电机交流电机 >> YTSP系列【返回】详细信息采购意向产品名称：YTSP系列技术数据表外型及安装尺寸特点与用途：随着电力电子技术的发展，交流变频调速系统也正在迅速发展。

为了适应市场的需要，本公司在广泛调研和收集国内外有关资料的基础上，研制了YTSP系列变频调速三相异步电动机。

电机基本技术条件符合IEC34-1和GB755国际和国家标准的规定。

电机噪声低，振动小，调速范围广，外观新颖。

YTSP系列变频调速三相异步电动机是为配合国内外各类高性能的IGBT脉宽调制变频器而特殊设计的，使用时一般不需配用外接滤波器。

YTSP系列变频调速三相异步电动机集国内外同类产品之优点，采用计算机辅助设计技术进行设计。

为了使电机能适应PWM变频电源供电的状况，在设计上，对定子、转子槽形和定子绕组分布形式作了特殊的考虑，以期获得一个较为合适的电感值，来抑制和减小时间谐波和由其引起的一系列电机空间谐波所产生的不良影响。

电机的电磁负荷设计也考虑了一定的裕度，这样，既能保证电机在高频时的过载能力，又能在低频运行时仍能保持恒转矩输出。

YTSP系列变频调速三相异步电动机绝缘结构的设计，考虑了采用IGBT的PWM变频器的高载波频率的影响。

尤其是匝间绝缘，为了能够承受由高电压上升率在线圈匝间反复施加的陡度极大的冲击电压所导致的严酷考验，采用了特殊措施予以加强。

电机的匝间耐压试验值远超过了JB/Z346-89对交流电机的规定。

在结构设计方面，YTSP系列的安装尺寸与Y系列相同，以便用户的配套和选用。

YTSP 系列的冷却方式为两种：一种为IC411系列(YTSP400除外)，可以保证在该系列规定的频率范围（10～70Hz）内实现恒转矩及恒功率调速，并保证在此条件下长期运行，电机绕组温升不超过允许值。

另一种为IC416系列，该系列使用单独的轴流风机强迫通风。

保证了电机在低速（1～2Hz）时恒转矩长期运行温升不超过允许值。

三相异步变频电机命名规则（实用版）目录1.三相异步变频电机的概述2.三相异步变频电机的命名规则3.三相异步变频电机的优势与应用领域4.举例说明三相异步变频电机的型号及特点5.结论正文一、三相异步变频电机的概述三相异步变频电机是一种具有宽广调速范围、高效、节能的电机。

它可以与变频器配套使用，实现在 10%~100% 额定速度范围内的连续运行。

这种电机在轻工、纺织、化工、冶金等行业的机械设备中都有广泛应用。

二、三相异步变频电机的命名规则三相异步变频电机的命名主要依据其型号和规格。

其中，型号通常由字母和数字组成，如 Y2VP315L2。

在型号中，字母 Y 表示电机为三相异步电机；字母 V 表示电机为变频电机；字母 P 表示电机为平键电机；数字 315 表示电机的额定功率；数字 L2 表示电机的键槽宽度为 22 毫米。

三、三相异步变频电机的优势与应用领域三相异步变频电机具有以下优势：1.调速范围宽：可以在 10%~100% 的额定速度范围内连续运行，满足不同设备的调速需求。

2.高效节能：在低速运行时，电机能保持恒定转矩输出，提高系统的运行效率。

3.良好的过载能力：在高频段运行时，电机具有较强的过载能力，可适应变频器高频载波引起的过电压。

因此，三相异步变频电机在轻工、纺织、化工、冶金、机床等行业的机械设备中都有广泛应用。

四、举例说明三相异步变频电机的型号及特点以 YVF2 系列变频调速专用三相异步电动机为例，该电机具有以下特点：1.安装结构型式多样，可满足不同设备的安装需求。

2.采用耐高频肪冲电压冲击的绝缘材料和工艺，提高电机的抗干扰性能。

3.独立风机强制通风冷却，保证电机在低速长期运行时温升不超过允许值。

4.效率高、噪音低，振动小，运行可靠。

五、结论三相异步变频电机具有广泛的应用领域和诸多优点，其命名规则主要依据型号和规格。

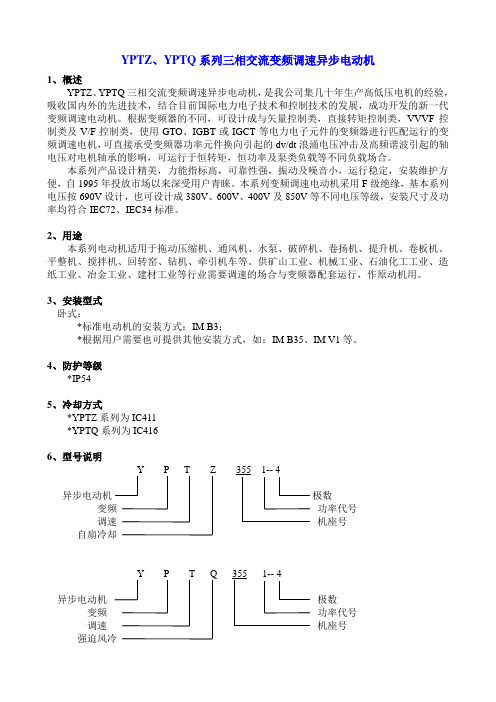

YPTZ、YPTQ系列三相交流变频调速异步电动机1、概述YPTZ、YPTQ三相交流变频调速异步电动机，是我公司集几十年生产高低压电机的经验，吸收国内外的先进技术，结合目前国际电力电子技术和控制技术的发展，成功开发的新一代变频调速电动机。

根据变频器的不同，可设计成与矢量控制类，直接转矩控制类，VVVF控制类及V/F控制类，使用GTO、IGBT或IGCT等电力电子元件的变频器进行匹配运行的变频调速电机，可直接承受变频器功率元件换向引起的dv/dt浪涌电压冲击及高频谐波引起的轴电压对电机轴承的影响，可运行于恒转矩，恒功率及泵类负载等不同负载场合。

本系列产品设计精美，力能指标高，可靠性强，振动及噪音小，运行稳定，安装维护方便，自1995年投放市场以来深受用户青睐。

本系列变频调速电动机采用F级绝缘，基本系列电压按690V设计，也可设计成380V、600V、400V及850V等不同电压等级，安装尺寸及功率均符合IEC72、IEC34标准。

2、用途本系列电动机适用于拖动压缩机、通风机、水泵、破碎机、卷扬机、提升机、卷板机、平整机、搅拌机、回转窑、钻机、牵引机车等。

供矿山工业、机械工业、石油化工工业、造纸工业、冶金工业、建材工业等行业需要调速的场合与变频器配套运行，作原动机用。

3、安装型式卧式：*标准电动机的安装方式：IM B3；*根据用户需要也可提供其他安装方式，如：IM B35、IM V1等。

4、防护等级*IP545、冷却方式*YPTZ系列为IC411*YPTQ系列为IC4166、型号说明Y P T Z异步电动机极数变频功率代号调速机座号自扇冷却Y P T Q异步电动机极数变频功率代号调速机座号强迫风冷7、主要特点*结构紧凑、体积小、重量轻*具有很高的运行效率*机座、端盖选用高强度铸铁材料，通过先进的铸造工艺铸造而成。

优秀的设计和精良的工艺使得本系列电动机具有良好的散热性，电动机机座和端盖有较高的强度和钢度；*线圈铁心选用外压装工艺。

YZP系列冶金及起重用变频调速三相异步电动机是以变频调速装置为供电电源的调速三相异步电动机，与变频装置组成的系统能够实现无级调速；达到节能和控制自动化的目的。

由于具有效率高、调速范围广、精度好、起制动运行稳定，且过载能力大等特点，特别适用于需要变频调速，短时或断续周期运行、频繁起制动的场合。

电动机基本技术要求符合IEC34-1和GB755标准的要求，安装尺寸符合IEC72国际标准。

电动机可附装热保护器、加热器、编码器、电磁制动器、超速开关及测速发电机等附加装置，以满足用户配套需求。

型号说明：工作制及技术数据：适应变频器输出的高载波频率电压。

额定电压380V，额定频率50Hz。

绝缘等级F级，防护等级IP54和IP55。

调速范围3—100Hz；3—50Hz为恒转矩运行；50—100Hz为恒功率运行。

海拔不超过1000m，相对湿度不大于90%。

冷却方式，112—132机座号为自扇冷式（IC411），160—335机座号为他扇冷式（IC416）。

180及以下机座号为Y接法，200及以上机座号为△接法。

额定电压、频率时，能承受额定转矩2倍过载历时1min。

技术数据见下表：冷却风机参数（见下表）安装及外型尺寸：YZP系列IM1001、IM B3底脚安装电动机YZP系列IM3011、IM3001、IM2001、IM V1、IM B5、IM B35法兰安装电动机法兰盘尺寸（见下表）（出轴的尺寸同底脚安装电机）锥形出轴端出轴尺寸（见下表）返回目录YZP系列冶金及起重用变频调速三相异步电动机是以变频调速装置为供电电源的调速三相异步电动机，与变频装置组成的系统能够实现无级调速；达到节能和控制自动化的目的。

由于具有效率高、调速范围广、精度好、起制动运行稳定，且过载能力大等特点，特别适用于需要变频调速，短时或断续周期运行、频繁起制动的场合。

电动机基本技术要求符合IEC34-1和GB755标准的要求，安装尺寸符合IEC72国际标准。

YVF2系列变频调速三相异步电动机
产品性能与特点:
YVF2系列变频调速三相异步电动机是适用于由变频器供电的变频调速系统中运行的专用异步电动机，是全国统一设计新的专用系列产品，可与国内、外各种SPWM变频调速装置配套，装有独立的冷却风机，能保证电机在不同转速下有良好的冷却效果。

该系列电机可广泛用于机车、冶金、纺织、印染、运输、化工、矿山等行业及风机、泵类的节能调速场合。

该电机具有节能，无级调速范围宽，噪声低，振动小之优点以及低速恒转矩输出、高速恒功率输出之机械特性，该系列电机安装尺寸和功率等级完全符合IEC标准，通用性和互换性较好，外壳防护等级为IP54；冷却方式为IC416；工作制为S1；采用F级绝缘；≤55kW为Y接法，>55kW为△接法。

YVF2系列技术数据：。

低速电机额一些介绍第一篇：低速电机额一些介绍低速电机YE系列低速电机为新一代齿轮减速电机，具有体积小、噪声低、免维护、外型美观等特点，转速从0.83rmin—300rmin，该系列低速电机是在电机内部同时将电磁驱动与减速机构融为一体的新一代高科技产品，低转速、大扭矩可以直接满足客户的使用需求，无需再增加减速装置。

电机采用B级F级绝缘，防护等级为IP44、IP55 电压220V、380V。

操作使用说明注意事项1、用前应确认低速电机外观是否破损?是否有漏油现象？2、请先行确认购买低速机规格与设计是否相符？3、若使用链轮、皮带轮、速轴器等附件，应按相关标准安装。

4、低速电机机体内已置入润滑黄油，16000小时免更换润滑油。

5、低速电机传动运转时，确定电流不可超过电机铭牌标示电流值。

6、请留意周边温度，湿度，酸碱度等问题。

7、适应环境为-5℃～40℃，湿度为85%以下，室内海拔1000公尺以下。

8、如果未正确方法安装，保养或操作，将有可能造成低速电机严重伤害。

9、维修或拆卸时需确实确认电机外部电源完全断开。

10、安全保护装置须确实安装，以确保绝对操作安全。

11、电机需接地线，请参考配电相关法规。

12、应确认电机安装无误后，再行启动低速电机。

13、若低速电机配合变频器于低转速传动时，需加装独立辅助冷却风扇。

14、单相低速电机断电后其电容内仍残留部分电荷，请先行放电或端子接地。

15、电机垂直安装时，订货时应提前说明或和本公司联系。

低速电机.低速电机的特点长期以来，大家所熟悉的电机转速为2880r/min，1440r/min、960r/min等等。

这些电机，欲用于拖动设备运行，必须与减速机配套使用。

而低速电机则是一种机电一体化产品，它的输出转速通常为100r/min以下，最低可达到2r/min，因此不需减速机便可直接驱动设备运行。

低速电机的体积相当于同类型普通电机，由于它的输出轴要承受较大的扭矩，通常其直径比较粗(相似于普通减速机的输出轴直径)。

简述电压型变频器和电流型变频器的特点电压型变频器和电流型变频器都是目前常见的变频器类型，它们在实际应用中各有其特点。

1.电压型变频器。

电压型变频器的作用是通过改变电压的大小来控制电机转速。

其特点如下：
（1）输出电压可调：电压型变频器的输出电压可以根据需要进行调节，从而适应不同的负载和需求。

（2）控制简单：电压型变频器的控制比较简单，只要控制输出电压即可，无需考虑负载电流。

（3）稳定性好：由于电压型变频器只需要控制电压，因此其对负载变化的响应比较快，稳定性好。

2.电流型变频器。

电流型变频器的作用是通过改变电流的大小来控制电机转速。

其特点如下：
（1）输出电流可调：电流型变频器的输出电流可以根据需要进行调节，从而适应不同的负载和需求。

（2）可以保护电机：电流型变频器可以通过调节输出电流的大小来保护电机，例如限制电流过大等。

（3）控制复杂：电流型变频器的控制比较复杂，需要考虑电压和电流的关系，而且电流型变频器对负载变化的响应比较慢。

在实际应用中，电压型变频器和电流型变频器都有其适用的场合。

例如，对于低功率的小型马达，可以采用电压型变频器进行控制，简单易用；而对于大型马达，可以采用电流型变频器进行控制，以保护电机。

另外，
在应用中还需要根据具体要求综合考虑控制精度、效率、可靠性等因素，
选择合适的变频器类型。

交流异步电动机的调速方法及特点异步电动机是一种常用的电动机类型，其调速方法主要有电压调制调速、转子电流调制调速和频率调制调速。

下面将分别介绍这三种调速方法的特点。

1. 电压调制调速：电压调制调速是通过改变电动机的供电电压来实现调速的方法。

在这种方法中，通过改变电动机的输入电压，可以改变电动机的转矩和转速。

电压调制调速主要通过改变电动机的输入电压和功率因数来实现调速。

其特点是调速范围广，调速精度高，但是调速过程中容易产生谐波和电磁干扰。

2. 转子电流调制调速：转子电流调制调速是通过改变电动机的转子电流来实现调速的方法。

在这种方法中，通过改变电动机的转子电流，可以改变电动机的转速和转矩。

转子电流调制调速主要通过改变电动机的转矩特性来实现调速。

其特点是调速范围广，调速精度高，但是调速过程中容易产生转子电流过大和电磁干扰的问题。

3. 频率调制调速：频率调制调速是通过改变电动机的输入频率来实现调速的方法。

在这种方法中，通过改变电动机的输入频率，可以改变电动机的转速和转矩。

频率调制调速主要通过改变电动机的输入频率和电压来实现调速。

其特点是调速范围广，调速精度高，但是调速过程中需要改变电动机的输入电压和频率，所以需要特殊的调速设备。

总的来说，异步电动机的调速方法主要有电压调制调速、转子电流调制调速和频率调制调速。

这三种调速方法各有特点，可以根据实际需求选择合适的调速方法。

电压调制调速适用于调速范围广、调速精度高的场合；转子电流调制调速适用于调速范围广、对调速精度要求较高的场合；频率调制调速适用于调速范围广、对调速精度要求较高的场合。

在实际应用中，根据不同的调速需求和系统要求，可以采用不同的调速方法。

同时，还可以结合多种调速方法，如电压调制和转子电流调制相结合，以实现更精确的调速效果。

在选择调速方法时，需要考虑电动机的负载特性、调速精度要求、系统稳定性等因素，并选择合适的调速设备和控制策略，以实现理想的调速效果。

YTSP系列变频调速三相异步电动机使用维护说明书（上海电机（集团）公司南洋电机厂）一、概论YTSP系列变频调速三相异步电动机，集国内外同类产品之优点，采用计算机辅助设计技术设计，充分考虑了变频电源供电在电机中产生的影响。

能与国内外各种变频器相配套，构成交流变频调速系统。

YTSP系列电动机采用F级绝缘，功率等级与机座号、安装尺寸的对应关系与Y系列三相异步电动机一致，符合IEC国际标准，互换性和通用性强。

由于电动机为笼型转子结构，运行可靠，维护方便。

采用独立供电的冷却风机对电机表面强迫冷却，保证了电机在低转速恒转矩长期运行时温升不超过允许值。

YTSP系列电动机与通用型变频器组成的开环系统，采用V/f控制方式，恒转矩调速范围在1：10以上，低速运转平稳，无转矩脉动，在较小的起动电流下能够获得较高的起动转矩；电压不变而升高频率，能够实现1：2调速范围的恒功率调速。

YTSP系列电动机带上光电编码器后与矢量控制型变频器组成的闭环系统，能够实现1：1000的恒转矩调速和1：2以上的恒功率调速，快速响应优良，动态性能好。

根据不同用途，YTSP系列可以与各种控制方式的变频器组成变频调速系统，广泛应用于冶金、轻工、纺织、化工、机床等行业。

二、安装1、收货和存放：电动机开箱前应检查包装是否完整无损，有无受潮迹象，开箱后应小心清除电机上的尘土和防锈层，仔细检查在运输过程中，电机有无变形和损坏，紧固件有否松动或脱落，转子转动是否灵活，铭牌数据是否符合要求。

绝缘电阻要达到规定值，若太低，应进行干燥处理。

电机只允许在其规定的运输吊环上进行起吊。

如果电动机不是马上投入运转，则应放在干燥、无灰尘的室内。

电机长期存放以后，在开动之前必须检查一下其轴承油脂的润滑性能以及其它情况。

2、安装：安装场所的环境条件应符合有关标准的规定要求。

电机周围通风良好，与其他设备留一定的间隔。

温度应符合要求。

选择的安装场所，应便于检查、监视和清扫。

安装基础要牢固、结实，有一定的刚度，安装面要平整，若平整度差则电机运行不平稳，并将导致轴承损坏。
