北航《电力系统分析》在线作业一15秋满分答案

电力系统分析练习题含答案一、选择题1. 电力系统稳态运行是指系统在什么状态下？A. 功率平衡B. 电压稳定C. 功率平衡和电压稳定D. 以上都不对答案：C2. 电力系统中的“潮流”是指什么？A. 电力负荷的变化B. 电力从发电端到负荷端的流动C. 电力设备的故障D. 电力系统的停电答案：B3. 电力系统中，有功功率和无功功率的单位分别是什么？A. 千瓦（kW）和千乏（kVAR）B. 千乏（kVAR）和千瓦（kW）C. 瓦特（W）和千乏（kVAR）D. 千乏（kVAR）和瓦特（W）答案：A4. 电力系统中，功率因数是什么？A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A5. 电力系统中，额定电压是指什么？A. 电力设备在正常运行时的工作电压B. 电力设备在短路时的最大电压C. 电力设备在故障时的最大电压D. 电力设备在额定功率下的工作电压答案：A二、填空题1. 电力系统稳态分析包括______和______。

答案：电力系统稳态运行状况下的分析与潮流分布计算，电力系统稳态运行状况的优化和调整。

2. 电力系统中，有功功率、无功功率和视在功率之间的关系是______。

答案：P^2 + Q^2 = S^23. 电力系统中，功率因数越高，说明______。

答案：系统运行越稳定，输电效率越高。

4. 电力系统中，额定电压是指______。

答案：电力设备在正常运行时的工作电压。

5. 电力系统中，电力线路的功率损耗主要与______有关。

答案：线路的电阻和电流。

三、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下内容：（1）电力系统稳态运行状况下的分析与潮流分布计算；（2）电力系统稳态运行状况的优化和调整；（3）电力系统元件参数及等值电路的建立；（4）电力系统故障分析及处理。

2. 解释电力系统中的“潮流”现象。

电力系统分析习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.变压器等效电路中，电阻RT的物理意义表征的是(____)。

A、$铜损$B、铁损$C、$激磁阻抗D、$主磁通$正确答案：A2.线路首端电压一定(____)末端电压。

A、高于$B、$低于$C、$等于$D、$以上都有可能正确答案：D3.220kV系统中性点运行方式经常采用(____)。

A、$直接接地$B、不接地$C、$经电抗接地$D、$经电阻接地正确答案：A4.冲击系数Kim的数值变化范围是(____)。

A、$1≤Kim≤3B、$1≤Kim≤2$C、$O≤Kim≤2$D、O≤Kim≤l$正确答案：B5.有功负荷备用一般为最大负荷的(____)。

A、$5%-7%$B、$4%-5%$C、$5%-1O%D、2%-5%$正确答案：D6.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、静止元件的正序阻抗等于负序阻抗$B、$电抗器正序阻抗、负序阻抗和零序阻抗相等C、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$D、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$正确答案：D7.系统电源容量应(____)系统总发电负荷。

A、大于$B、$小于$C、$等于$D、$以上情况都有可能正确答案：A8.并联电容器能向系统提供(____)无功功率。

A、感性$B、$容性$C、$为0$D、$不确定正确答案：A9.短路类型代表符号中（1）代表(____)短路类型。

A、$两相短路接地$B、$单相接地短路C、$两相短路$D、三相短路$正确答案：B10.短路电流最大可能瞬时值，称为(____)。

A、$阻性电流$B、冲击电流$C、$短路电流D、$容性电流$正确答案：B11.电力系统有功不足时，会造成(____)。

A、$电压升高$B、$无功减少C、$频率降低$D、频率升高$正确答案：C12.中性点不直接接地系统发生金属性单相接地时，故障相的电压变为(____)。

电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。

A、改善输电线路的电晕条件。

B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。

A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。

正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、4号机组。

B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。

A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。

正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。

A、节点电压相角和发电机无功功率。

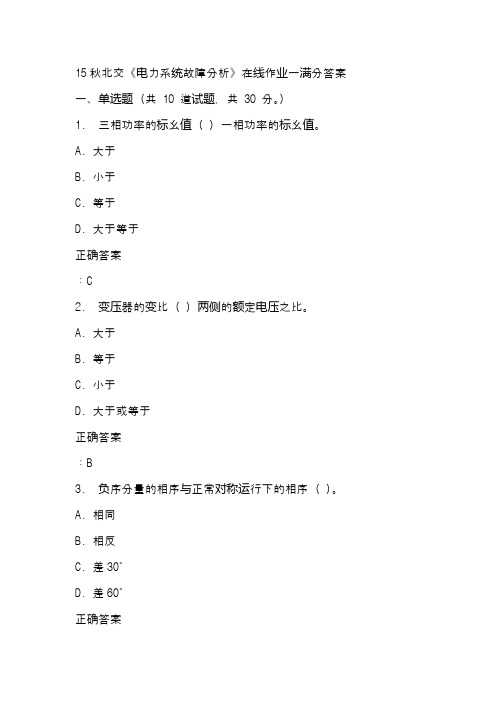

15秋北交《电力系统故障分析》在线作业一满分答案一、单选题（共 10 道试题，共 30 分。

）1. 三相功率的标幺值（）一相功率的标幺值。

A. 大于B. 小于C. 等于D. 大于等于正确答案：C2. 变压器的变比（）两侧的额定电压之比。

A. 大于B. 等于C. 小于D. 大于或等于正确答案：B3. 负序分量的相序与正常对称运行下的相序（）。

A. 相同B. 相反C. 差30°D. 差60°正确答案：B4. 冲击短路电流有效值，就是短路后（）时刻总的短路电流的有效值。

A. 0.01sB. 0.02sC. 0.03sD. 0.04s正确答案：A5. 在单相接地短路故障中，短路点故障相中的正序电流（）负序电流。

A. 大于B. 等于C. 小于D. 大于等于正确答案：B6. 两相短路时，短路电流及电压中不存在（）。

A. 正序分量B. 负序分量C. 零序分量D. 正序分量和负序分量正确答案：C7. 电力系统发生单相接地短路时，短路点故障相的电压等于（）。

A. 0B. 线电压C. 相电压D. 2倍相电压正确答案：A8. 正序分量的相序与正常对称运行下的相序（）。

A. 相同B. 相反C. 差30°D. 差60°正确答案：A9. 6kV电压等级的平均额定电压为：（）。

A. 6.0kVB. 6.1kVC. 6.2kVD. 6.3kV正确答案：D10. 电力系统发生相间短路时，过渡电阻主要由（）构成。

A. 电感B. 电容C. 接触电阻D. 电弧电阻正确答案：D北交《电力系统故障分析》在线作业一二、多选题（共 10 道试题，共 40 分。

）1. 我国电力系统中性点运行方式有：（）。

A. 直接接地B. 不接地C. 经消弧线圈接地D. 经电容器接地正确答案：ABC2. 进行负故障短路电流计算时，常用的方法有:（）。

A. 边界条件方程式法B. 模拟复合序理想变压器法C. 两口网络理论法D. 故障电流线性方程组法正确答案：ABCD3. 接线组别为（）的变压器，高低压侧绕组极性相同。

北交《电力系统继电保护》在线作业一一、单选题（共 15 道试题，共 30 分。

）1. 电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值（）. 相对愈小，动作时间愈短. 相对越大，动作时间愈短. 相对愈小，动作时间愈长正确答案：2. 考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（）. 大于1，并取可能的最小值. 大于1，并取可能的最大值. 小于1，并取可能的最小值正确答案：3. 如果负载电流超前电压90°，这个负载是( )。

. 电阻. 电容. 电感. 电阻、电感串连正确答案：4. 变电站接地网接地电阻过大对继电保护的影响是（）. 可能会引起零序方向保护不正确动作. 可能会引起过流保护不正确动作. 可能会引起纵差保护不正确动作正确答案：5. 瓦斯保护的动作要求是（）. 当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器. 当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器. 当变压器内部产生瓦斯时，应立即动作于跳闸正确答案：6. 方向闭锁高频保护发信机起动后，当判断为外部短路时，（）. 两侧发信机立即停信. 两侧发信机继续发信. 功率方向为负的一侧继续发信正确答案：7. 被保护线路区内短路并伴随通道破坏时，对于相差高频保护（）. 能正确动作. 可能拒动. 可能误动正确答案：8. 在中性点直接接地电网中发生接地短路时，故障点的零序电压与零序电流的相位关系是（ ). 电流超前电压约90°. 电压超前电流约90°. 电流电压同相位正确答案：9. 使阻抗继电器刚好动作的最大测量阻抗称为继电器的( )。

. 整定阻抗. 测量阻抗. 动作阻抗正确答案：10. 由雷电引起的过电压称为( )。

. 内部过电压. 工频过电压. 大气过电压. 谐振过电压正确答案：11. 距离保护是以（）为核心元件构成的保护。

电力系统分析练习题与参考答案一、单选题（共58题，每题1分，共58分）1.(____)电网采用中性点直接接地方式A、35kV及以下$B、$35kV及以上$C、$110kV及以下$D、$110kV及以上正确答案：D2.中性点不直接接地系统发生单相接地时，可继续运行最多不超过(____)。

A、$5小时$B、$10小时C、2小时$D、$8小时$正确答案：C3.采用分裂导线可以实现(____)。

A、$增大电抗B、$减小电纳$C、减小电抗$D、$增大电阻$正确答案：C4.一般说，在我国，高压电网的电压等级是(____)。

A、$330-1000kVB、$35-220kV$C、$l-35kV之间$D、1kV以下$正确答案：B5.要保证良好的频率质量，(____)必须保持平衡。

A、有功功率$B、$波形质量C、$视在功率$D、$无功功率$正确答案：A6.短路的最大有效值电流主要是检验电气设备和载流导体的(____)。

A、$机械效应$B、$电流效应C、$热稳定性$D、断流能力$正确答案：D7.恒调压中枢点的电压为(____)。

A、$最大负荷时，不低于1.075UNB、最大负荷时为1.05UN，最小负荷时为UN$C、$最大负荷时，不低于1.025UND、最小负荷时，不高于1.025UN$正确答案：C8.(____)不可以提高系统静态稳定性。

A、$提高线路的额定电压等级$B、采用分裂导线$C、$快速控制调速汽门D、$提高系统的运行电压$正确答案：C9.为减小系统负荷变化所引起的频率波动应采取的措施是(____)。

A、$设置足够的旋转备用（热备用）容量.但应尽量较少参与一次调整的机组的数量$B、设置足够的旋转备用（热备用）容量.并使尽可能多的机组参与频率的一次调整$C、$设置足够的无功电源D、$设置足够的冷备用容量.并装设自动按频率减负荷装置$正确答案：B10.下列参数中与电抗单位相同的是(____)。

A、$电阻$B、$导纳C、$电纳$D、电导$正确答案：A11.消弧线圈如果采用全补偿，可能会使系统(____)。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

电⼒系统分析试题及参考答案作业题⼀参考答案⼀、填空题1．降压变压器⾼压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。

2．电⼒系统中性点有效接地⽅式指的是中性点直接接地。

3．输电线路的电⽓参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运⾏电压与线路额定电压的数值差。

5．电⼒系统的潮流分布⼀般是⽤各节点的电压和功率表⽰。

6．调整发电机组输出的有功功率⽤来调整电⼒系统运⾏的频率。

7．复合故障⼀般是指某⼀时刻在电⼒系统⼆个及以上地⽅发⽣故障。

8．⽤对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的⾮对⾓元素为零。

9．系统中发⽣单相接地短路时故障点短路电流的⼤⼩是零序电流的 3 倍。

10．减⼩输出电元件的电抗将提⾼（改善）系统的静态稳定性。

⼆、单项选择题在每⼩题列出的四个选项中只有⼀个选项是符合题⽬要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不⼀定④根据发电机的形式定12．三绕组变压器的结构、通常将⾼压绕组放在（③）①内层②中间层③外层④独⽴设置13．中性点以消弧线圈接地的电⼒系统，通常采⽤的补偿⽅式是（③）①全补偿②⽋补偿③过补偿④有时全补偿，有时⽋补偿14．三相导线的⼏何均距越⼤，则导线的电抗（②）①越⼤②越⼩③不变④⽆法确定15．变压器的电导参数G T，主要决定于哪⼀个实验数据（①）①△P O②△P K③U K%④I O%16.当功率的有名值为s＝P＋jQ时（功率因数⾓为）取基准功率为S n ，则有功功率的标么值为（③）①cos S P n ? ②sin S P n ? ③nS P ④nS cos P ??17.环⽹中功率的⾃然分布是（④）①与电阻成正⽐分布②与电抗成正⽐分布③与阻抗成正⽐分布④与阻抗成反⽐分布18．电⼒系统中PQ 节点的数量（②）①全都是②⼤量的③少量的④必有且⼀般只设⼀个19．潮流计算中，要求某些节点之间电压的相位差应满⾜的约束条件是（④）①|-j iδδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j iδδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同⼀时间内，电⼒⽹的电能损耗与供电量之⽐的百分值称为（②）①负载率②⽹损率③供电率④⼚⽤电率21．电⼒系统的频率主要决定于（①）①有功功率的平衡②⽆功功率的平衡③电压质量④电流的⼤⼩22．关于顺调压电压调整⽅式的描述，错误的是（②）①⾼峰负荷时允许中枢点电压略低②低⾕负荷时允许中枢点电压略低③适⽤于⽤户对电压要求不⾼的场合④适⽤于供电线路不长的场合23．通过改变变压器变⽐，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电⼒⽹的⽆功功率分布④增加了整个电⼒系统的⽆功功率容量24．三相短路时，⾮周期分量极⼩值，只能是在某种情况（①）①⼀相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ ) ①'x "x x x d d q d>>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d>>> ④"x x 'x x d q d d >>>26.若ac 两相发⽣短路，则基准相选择为( ② ) ①a 相②b 相③c 相④a 相和c27．下⽹K 点发⽣两相短路接地，其复合序⽹为图所⽰( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低②⾼③不变④⽆法确定 29．作为判据0d dPE>δ主要应⽤于分析简单系统的（③）①暂态稳定②故障计算③静态稳定④调压计算30．分析简单系统的暂态稳定性可以应⽤（②）①等耗量微增率准则②等⾯积定则③⼩⼲扰法④对称分量法三、简答题31．电⼒变压器的主要作⽤是什么？答：电⼒变压器的主要作⽤是升⾼或降低电压，另外还起到将不同电压等级电⽹相联系的作⽤。

奥鹏15春北航《电力系统分析》在线作业一
一、单选题（共10 道试题，共30 分。

）
1. 电压中枢点是指（）
A. 反映系统电压水平的主要发电厂母线
B. 反映系统电压水平的主要发电所母线
C. A或B
D. 电机输出线
正确答案：C
2. 将三个不对称相量分解为三组对称相量的方法是（）
A. 小干扰法
B. 对称分量法
C. 牛顿-拉夫逊法
D. 龙格-库塔法
正确答案：B
3. 同一型号的架空三相输电线，相间距离增大其线路对地电容（）
A. 增大
B. 减小
C. 不变
D. 无法确定
正确答案：B
4. 电力系统受到小干扰时，电压会（）
A. 变大
B. 变小
C. 不变
D. 产生很小的变化
正确答案：D
5. 系统中有功功率不足，必定会造成（）
A. 频率上升
B. 频率下降
C. 电压上升
D. 电压下降
正确答案：B
6. 线路在设计运行时，不允许有全面电晕发生，也就是要求参数（）为0
A. 电阻R
B. 电抗X
C. 电导G
D. 电纳B。

15春北交《电力系统分析》在线作业一答案辅导资料一、单选题（共15 道试题，共30 分。

）1. 变压器中性点经小电阻接地在提高电力系统并列运行暂态稳定性方面的作用是（）。

A. 提高电力系统在电力系统三相短路情况下的暂态稳定性B. 提高电力系统在电力系统两相短路情况下的暂态稳定性C. 提高电力系统在发生接地短路情况下的暂态稳定性D. 提高电力系统在相间短路情况下的暂态稳定性-----------------选择：C2. 衡量电力系统运行经济性的主要指标是（）。

A. 燃料消耗率、厂用电率、网损率B. 燃料消耗率、建设投资、网损率C. 网损率、建设投资、电压畸变率D. 网损率、占地面积、建设投资-----------------选择：A3. 架空输电线路的电抗与导线之间几何平均距离的关系为（）。

A. 几何平均距离越大，电抗越大B. 几何平均距离越大，电抗越小C. 输电线路的电抗与几何平均距离无关D. 改变导线之间的几何平均距离可以明显改变线路的电抗-----------------选择：A4. 超高压输电线空载运行时，线路末端电压与始端电压相比（）A. 上升B. 不变C. 下降D. 无法确定-----------------选择：A5. 关于电力系统等值电路参数计算时，变压器变比的选择，下述说法中正确的是（）。

A. 精确计算时采用实际变比，近似计算时采用平均额定变比B. 近似计算时，采用实际变比；精确计算时采用平均额定变比C. 不管是精确计算还是近似计算均应采用额定变比D. 不管是精确计算还是近似计算均应采用平均额定变比-----------------选择：A6. 用于电能远距离输送的线路称为（）。

A. 配电线路B. 输电线路C. 直配线路D. 输配电线路-----------------选择：7. 关于单电源环形供电网络，下述说法中正确的是（）。

A. 供电可靠性差、正常运行方式下电压质量好B. 供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量C. 供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况D. 供电可靠性高，但电压质量较差-----------------选择：8. 对于隐极式同步发电机原始磁链方程中的电感系数，下述说法中正确的是（）。
