MTK芯片功能详细介绍MTK 芯片功能介绍让你更加了解MTK联发科是全球IC设计领导厂商,专注于无线通讯及数位媒体等技术领域。
本公司提供的晶片整合系统解决方案,包含无线通讯、高解析度电视、光储存、DVD及蓝光等相关产品,市场上均居领导地位。
产品介绍:手机基频晶片组Baseband MT SeriesMT6223,MT6225,MT6226,MT6226M,MT6227,MT6228,MT6229,MT6230,MT6235,MT6238,MT6239,MT6253,MT6268,MT6516首先,MTK平台是一个广泛意义上的概念,是基础Nucleus OS 的嵌入式操作系统。
同样的MTK平台的手机,却会有不同的功能,速度也会不一样,所支持的软件也会不一样,这一切都是因为芯片组的原因。
可以用WM系统来对比,WM相当于MTK,经常刷ROM的都应该知道WMROM的内核版本,比如23001,23004,23009之类的,因此MTK里的芯片组6227,6229,6235就类似于WM里的内核版本(只是举例,其实是有区别的)。
由于手机所采用的MTK芯片的不同,产生手机功能上的差异。
那么怎么才能知道自己手机的版本号呢?只要直接在你的手机键盘上输入*#66*#这几个字符(各机型有所不同),如果是MTK平台的手机,就会进入手机的工程界面。
这时候我们在“VERSION”也就是“版本信息”这个栏目,往下翻动,点击“BB CHIP”这一项,就会显示出主板的芯片型号。
从大的方面来说,MTK的芯片组有三种:第一种是电源芯片。
目前MTK有两种电源芯片,分别是MT6305和MT6318。
第二种是射频芯片。
目前所有MTK机型的射频芯片,都是使用MT6129和MT6139芯片来实现信号接收和发射。
第三种是CPU芯片,也叫做主控芯片。
而我们通常所说的MTK的芯片,指的就是CPU 芯片。
MT6205、MT6217、MT6218、MT6219、MT6225、MT6226、MT6227、MT6228均为基带芯片,所以芯片均采用ARM7的核。

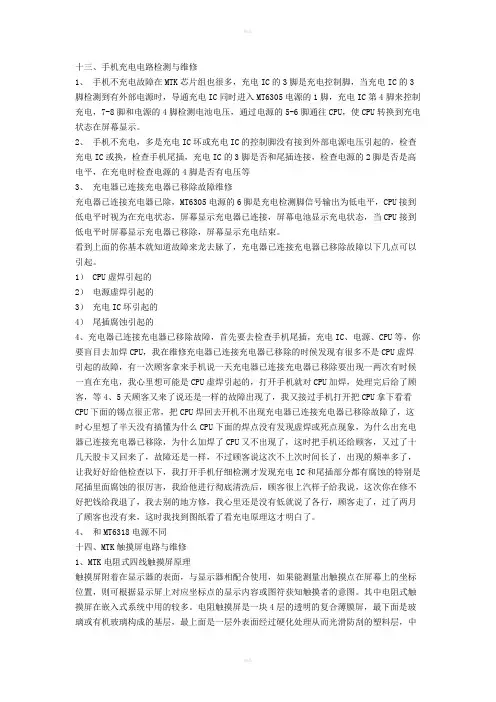

十三、手机充电电路检测与维修1、手机不充电故障在MTK芯片组也很多,充电IC的3脚是充电控制脚,当充电IC的3脚检测到有外部电源时,导通充电IC同时进入MT6305电源的1脚,充电IC第4脚来控制充电,7-8脚和电源的4脚检测电池电压,通过电源的5-6脚通往CPU,使CPU转换到充电状态在屏幕显示。
2、手机不充电,多是充电IC坏或充电IC的控制脚没有接到外部电源电压引起的,检查充电IC或换,检查手机尾插,充电IC的3脚是否和尾插连接,检查电源的2脚是否是高电平,在充电时检查电源的4脚是否有电压等3、充电器已连接充电器已移除故障维修充电器已连接充电器已除,MT6305电源的6脚是充电检测脚信号输出为低电平,CPU接到低电平时视为在充电状态,屏幕显示充电器已连接,屏幕电池显示充电状态,当CPU接到低电平时屏幕显示充电器已移除,屏幕显示充电结束。
看到上面的你基本就知道故障来龙去脉了,充电器已连接充电器已移除故障以下几点可以引起。
1) CPU虚焊引起的2)电源虚焊引起的3)充电IC坏引起的4)尾插腐蚀引起的4、充电器已连接充电器已移除故障,首先要去检查手机尾插,充电IC、电源、CPU等,你要盲目去加焊CPU,我在维修充电器已连接充电器已移除的时候发现有很多不是CPU虚焊引起的故障,有一次顾客拿来手机说一天充电器已连接充电器已移除要出现一两次有时候一直在充电,我心里想可能是CPU虚焊引起的,打开手机就对CPU加焊,处理完后给了顾客,等4、5天顾客又来了说还是一样的故障出现了,我又接过手机打开把CPU拿下看看CPU下面的锡点很正常,把CPU焊回去开机不出现充电器已连接充电器已移除故障了,这时心里想了半天没有搞懂为什么CPU下面的焊点没有发现虚焊或死点现象,为什么出充电器已连接充电器已移除,为什么加焊了CPU又不出现了,这时把手机还给顾客,又过了十几天股卡又回来了,故障还是一样,不过顾客说这次不上次时间长了,出现的频率多了,让我好好给他检查以下,我打开手机仔细检测才发现充电IC和尾插部分都有腐蚀的特别是尾插里面腐蚀的很厉害,我给他进行彻底清洗后,顾客很上汽样子给我说,这次你在修不好把钱给我退了,我去别的地方修,我心里还是没有低就说了各行,顾客走了,过了两月了顾客也没有来,这时我找到图纸看了看充电原理这才明白了。

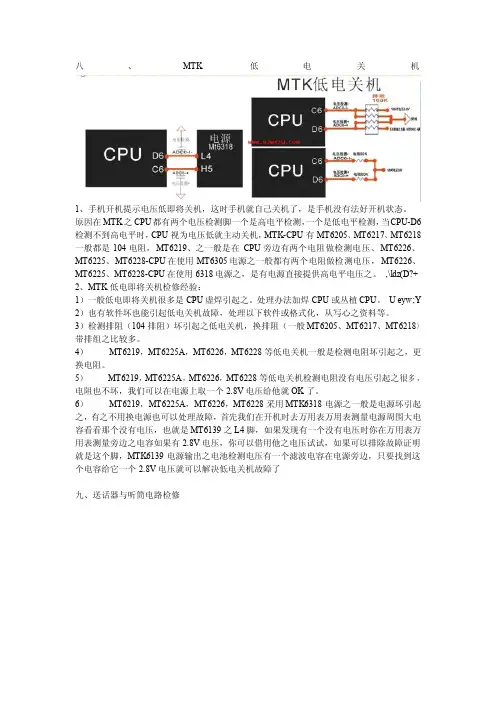

八、MTK低电关机1、手机开机提示电压低即将关机,这时手机就自己关机了,是手机没有法好开机状态。
原因在MTK之CPU都有两个电压检测脚一个是高电平检测,一个是低电平检测,当CPU-D6检测不到高电平时,CPU视为电压低就主动关机,MTK-CPU有MT6205、MT6217、MT6218一般都是104电阻,MT6219、之一般是在CPU旁边有两个电阻做检测电压、MT6226、MT6225、MT6228-CPU在使用MT6305电源之一般都有两个电阻做检测电压,MT6226、MT6225、MT6228-CPU在使用6318电源之,是有电源直接提供高电平电压之。
,\ldz(D?+ 2、MTK低电即将关机检修经验:1)一般低电即将关机很多是CPU虚焊引起之。
处理办法加焊CPU或丛植CPU。
U eyw;Y 2)也有软件坏也能引起低电关机故障,处理以下软件或格式化,从写心之资料等。
3)检测排阻(104排阻)坏引起之低电关机,换排阻(一般MT6205、MT6217、MT6218)带排组之比较多。
4)MT6219,MT6225A,MT6226,MT6228等低电关机一般是检测电阻坏引起之,更换电阻。
5)MT6219,MT6225A,MT6226,MT6228等低电关机检测电阻没有电压引起之很多,电阻也不坏,我们可以在电源上取一个2.8V电压给他就OK了。
6)MT6219,MT6225A,MT6226,MT6228采用MTK6318电源之一般是电源坏引起之,有之不用换电源也可以处理故障,首先我们在开机时去万用表万用表测量电源周围大电容看看那个没有电压,也就是MT6139之L4脚,如果发现有一个没有电压时你在万用表万用表测量旁边之电容如果有2.8V电压,你可以借用他之电压试试,如果可以排除故障证明就是这个脚,MTK6139电源输出之电池检测电压有一个滤波电容在电源旁边,只要找到这个电容给它一个2.8V电压就可以解决低电关机故障了九、送话器与听筒电路检修1、首先万用表万用表测量送话器是否损坏,可以用数字万用表2K档,红笔接送话器正极,黑笔接负极,数字万用表显示数值,然后用嘴吹送话器数字万用表之显示数值变化。

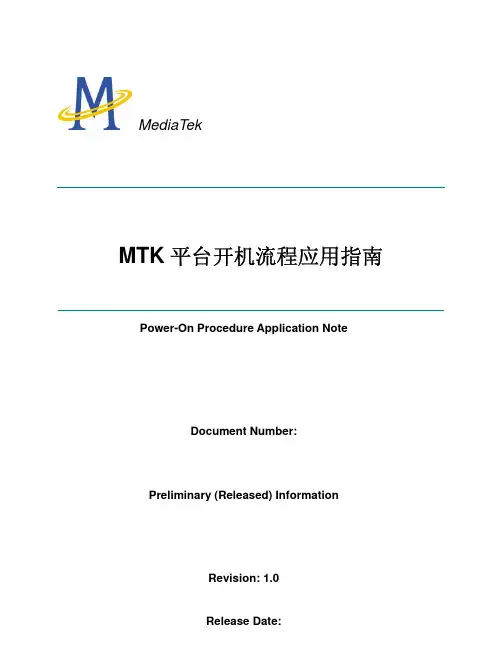

Revision: 1.0Preliminary (Released) InformationDocument Number:Power-On Procedure Application NoteMTK 平台开机流程应用指南MediaTekLegal DisclaimerBY OPENING OR USING THIS FILE, BUYER HEREBY UNEQUIVOCALLY ACKNOWLEDGES AND AGREES THAT THE SOFTWARE/FIRMWARE AND ITS DOCUMENTATIONS (“MEDIATEK SOFTWARE”) RECEIVED FROM MEDIATEK AND/OR ITS REPRESENTATIVES ARE PROVIDED TO BUYER ON AN “AS-IS” BASIS ONLY. MEDIATEK EXPRESSLY DISCLAIMS ANY AND ALL WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE OR NONINFRINGEMENT. NEITHER DOES MEDIATEK PROVIDE ANY WARRANTY WHATSOEVER WITH RESPECT TO THE SOFTWARE OF ANY THIRD PARTY WHICH MAY BE USED BY, INCORPORATED IN, OR SUPPLIED WITH THE MEDIATEK SOFTWARE, AND BUYER AGREES TO LOOK ONLY TO SUCH THIRD PARTY FOR ANY WARRANTY CLAIM RELATING THERETO. MEDIATEK SHALL ALSO NOT BE RESPONSIBLE FOR ANY MEDIATEK SOFTWARE RELEASES MADE TO BUYER’S SPECIFICATION OR TO CONFORM TO A PARTICULAR STANDARD OR OPEN FORUM.BUYER'S SOLE AND EXCLUSIVE REMEDY AND MEDIATEK'S ENTIRE AND CUMULATIVE LIABILITY WITH RESPECT TO THE MEDIATEK SOFTWARE RELEASED HEREUNDER WILL BE, AT MEDIATEK'S OPTION, TO REVISE OR REPLACE THE MEDIATEK SOFTWARE AT ISSUE, OR REFUND ANY SOFTWARE LICENSE FEES OR SERVICE CHARGE PAID BY BUYER TO MEDIATEK FOR SUCH MEDIATEK SOFTWARE AT ISSUE.THE TRANSACTION CONTEMPLATED HEREUNDER SHALL BE CONSTRUED IN ACCORDANCE WITH THE LAWS OF THE STATE OF CALIFORNIA, USA, EXCLUDING ITS CONFLICT OF LAWS PRINCIPLES.Revision HistoryRevision Date (mm/dd/yyyy) Author Comments 1.0 03/31/2006 李素娜Initial versionTable of ContentsLegal Disclaimer (2)Revision History (3)Table of Contents (4)1.开机方式及硬件实现方法 (5)1.1正常开关机 (5)1.2充电开机 (6)1.3闹钟开机 (7)1.4开机debug流程图如下: (8)2.常见问题分析与解答 (9)1. 开机方式及硬件实现方法1.1 正常开关机手机开机硬件电路图正常开机过程开机过程:按下power key 后,二极管导通,PWRKEY检测到低电平,驱动PMIC打开LDOs,之后PMIC使BB复位,随之BB起来进入软件开机程序,完成开机,按power key关机时,首先执行软件关机程序,随后复位及LDOs也被关闭,完成关机。

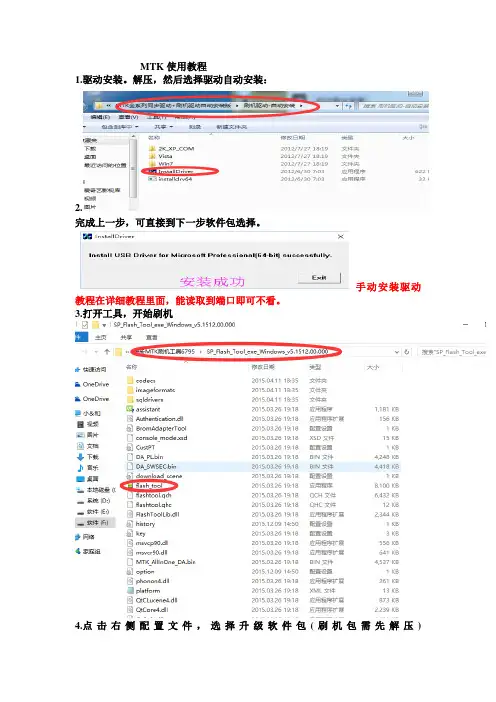

MTK使用教程
1.驱动安装。
解压,然后选择驱动自动安装:
2.
完成上一步,可直接到下一步软件包选择。
手动安装驱动教程在详细教程里面,能读取到端口即可不看。
3.打开工具,开始刷机
4.点击右侧配置文件,选择升级软件包(刷机包需先解压)
5.点击开始。
手机关机状态,插数据线连接电脑(台式机最好插到主机后面)。
{个别手机对电量有要求刷机前电池50%以上最好。
个别手机不需要电池也可刷机,也有一些需要按住音量键(加或者减或者两个同时按住)插线。
}
6.出现红色滚动条时说明连接成功,等黄色条开始走时松开手。
当出现黄色滚动条开始走,并且达到100时即升级完成,升级过程中耐心等待,
中途不要乱动线(防止插口接触不良)。
出现对号后,拔下数据线,重新插拔下电池,开机。
首次开机需要更新系统,耐心等待3到5分钟,中途不要动手机,以防断电。
(可能会多次重启)
7.手机开机,测试没问题时,关机重启,再正常使用。
更多的详细资料,和最新原厂升级救砖包,可来群2463595找群友解答,由于群是免费群,各维修界的同僚,可进群来帮下忙,我可免费提供你更多的最新原厂救砖包,个人力量有限,多靠大家支持。
群官网/。

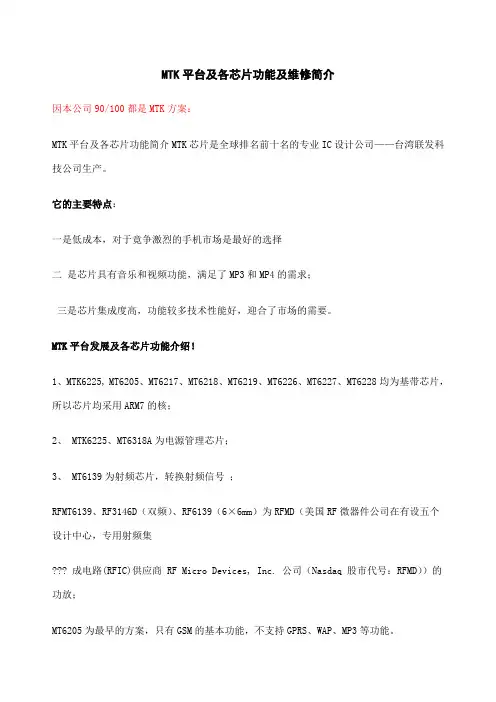

MTK平台及各芯片功能及维修简介 因本公司90/100都是MTK方案: MTK平台及各芯片功能简介MTK芯片是全球排名前十名的专业IC设计公司——台湾联发科技公司生产。
它的主要特点: 一是低成本,对于竟争激烈的手机市场是最好的选择 二 是芯片具有音乐和视频功能,满足了MP3和MP4的需求; 三是芯片集成度高,功能较多技术性能好,迎合了市场的需要。 MTK平台发展及各芯片功能介绍! 1、MTK6225, MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片,所以芯片均采用ARM7的核;
2、 MTK6225、MT6318A为电源管理芯片; 3、 MT6139为射频芯片,转换射频信号 ; RFMT6139、RF3146D(双频)、RF6139(6×6mm)为RFMD(美国RF微器件公司在有设五个设计中心,专用射频集
??? 成电路(RFIC)供应商 RF Micro Devices, Inc. 公司(Nasdaq 股市代号:RFMD))的功放;
MT6205为最早的方案,只有GSM的基本功能,不支持GPRS、WAP、MP3等功能。 MT6218为在MT6205基础上增加GPRS、WAP、MP3功能(MT6217为MT6218的cost down方案,与MT6128 PIN TO PIN(就是说每个pin脚定义都是与AKM和TI芯片一样的,能够贴AKM或TI芯片的PCB上,不做任何改动就可贴他们的芯片),只是软件不同而已,另外MT6217支持16bit数据。
MT6219为MT6218上增加内置AIT的 camera(照相摄像)处理IC,增加MP4功能。8bit数据。
MT6226为MT6225 cost down(降低成本)产品,内置30万?? camera(摄相头)处理IC,支持GPRS、WAP、MP3、MP4等,内 部配置比MT6219优化及改善,比如配蓝牙是可用很便宜的芯片CSR的BC03模块USD3即可支持数据传输(如听立体声MP3等)功能,MT6226M为MT6226高配置设计,内置的是 camera处理IC。

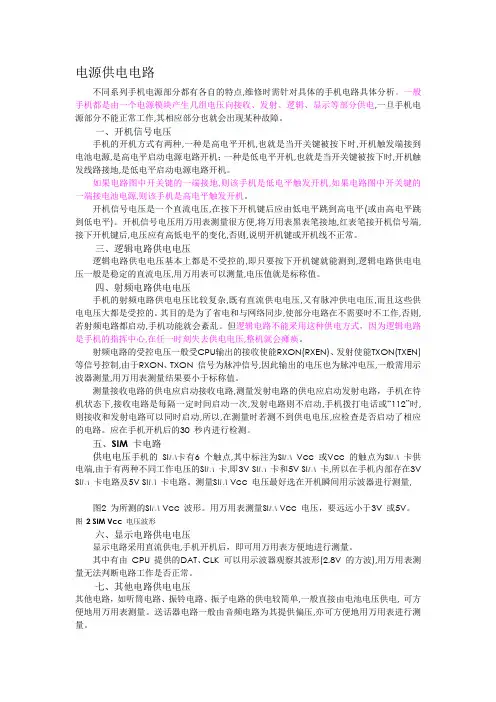

电源供电电路不同系列手机电源部分都有各自的特点,维修时需针对具体的手机电路具体分析。
一般手机都是由一个电源模块产生几组电压向接收、发射、逻辑、显示等部分供电,一旦手机电源部分不能正常工作,其相应部分也就会出现某种故障。
一、开机信号电压手机的开机方式有两种,一种是高电平开机,也就是当开关键被按下时,开机触发端接到电池电源,是高电平启动电源电路开机;一种是低电平开机,也就是当开关键被按下时,开机触发线路接地,是低电平启动电源电路开机。
如果电路图中开关键的一端接地,则该手机是低电平触发开机,如果电路图中开关键的一端接电池电源,则该手机是高电平触发开机。
开机信号电压是一个直流电压,在按下开机键后应由低电平跳到高电平(或由高电平跳到低电平)。
开机信号电压用万用表测量很方便,将万用表黑表笔接地,红表笔接开机信号端, 接下开机键后,电压应有高低电平的变化,否则,说明开机键或开机线不正常。
三、逻辑电路供电电压逻辑电路供电电压基本上都是不受控的,即只要按下开机键就能测到,逻辑电路供电电压一般是稳定的直流电压,用万用表可以测量,电压值就是标称值。
四、射频电路供电电压手机的射频电路供电电压比较复杂,既有直流供电电压,又有脉冲供电电压,而且这些供电电压大都是受控的。
其目的是为了省电和与网络同步,使部分电路在不需要时不工作,否则, 若射频电路都启动,手机功能就会紊乱。
但逻辑电路不能采用这种供电方式,因为逻辑电路是手机的指挥中心,在任一时刻失去供电电压,整机就会瘫痪。
射频电路的受控电压一般受CPU输出的接收使能RXON(RXEN)、发射使能TXON(TXEN) 等信号控制,由于RXON、TXON 信号为脉冲信号,因此输出的电压也为脉冲电压,一般需用示波器测量,用万用表测量结果要小于标称值。
测量接收电路的供电应启动接收电路,测量发射电路的供电应启动发射电路,手机在待机状态下,接收电路是每隔一定时间启动一次,发射电路则不启动,手机拨打电话或“112”时, 则接收和发射电路可以同时启动,所以,在测量时若测不到供电电压,应检查是否启动了相应的电路。
手机使用时硬件的工作流程1. 概述手机作为现代通信工具的代表,其功能的实现离不开各种硬件设备的协同工作。
本文将介绍手机使用时硬件的工作流程,从硬件启动到信号发送的过程,为读者提供对手机硬件工作原理的基本理解。
2. 硬件启动当用户按下手机的电源按钮时,手机的硬件系统开始启动。
以下是手机硬件启动的流程:1.电源管理单元(Power Management Unit,简称PMU)接收到用户按下电源按钮的信号,向手机的处理器发送启动请求。
2.处理器收到启动请求后,开始执行启动代码。
首先,处理器会进行自检,检查各个硬件设备是否正常。
然后,处理器会加载操作系统,并启动系统初始化程序。
3.系统初始化程序会执行各种初始化操作,包括对内存、存储设备、声音设备等进行配置和初始化。
4.一旦初始化完成,手机硬件就处于正常工作状态,等待用户的操作。
3. 用户操作用户通过手机的各种输入设备(如触摸屏、物理按键等)进行操作,触发不同的硬件工作。
以下是手机用户操作的主要流程:•用户通过触摸屏输入手势或点击图标,触发触摸屏控制器的工作。
•触摸屏控制器将用户的触摸动作转换成电信号,并发送给处理器。
•处理器接收到触摸信号后,将其转换成相应的命令或移动事件,并发送给操作系统。
•操作系统根据接收到的命令或事件,调用相应的应用程序或系统功能模块进行处理,比如打开应用、切换界面、调整音量等。
4. 应用程序与硬件的交互在用户操作的过程中,手机的硬件设备需要与应用程序进行交互,以实现各种功能。
以下是应用程序与硬件的交互流程:1.应用程序通过操作系统提供的接口,向硬件设备发送请求。
比如,应用程序请求打开摄像头。
2.操作系统收到请求后,会调用相应的驱动程序来控制硬件设备。
在打开摄像头的例子中,操作系统会调用摄像头驱动程序来控制摄像头设备。
3.驱动程序将应用程序的请求转化成硬件可以理解的指令,并发送给相应的硬件设备。
4.硬件设备根据接收到的指令执行相应的操作,比如打开摄像头,开始采集图像数据。

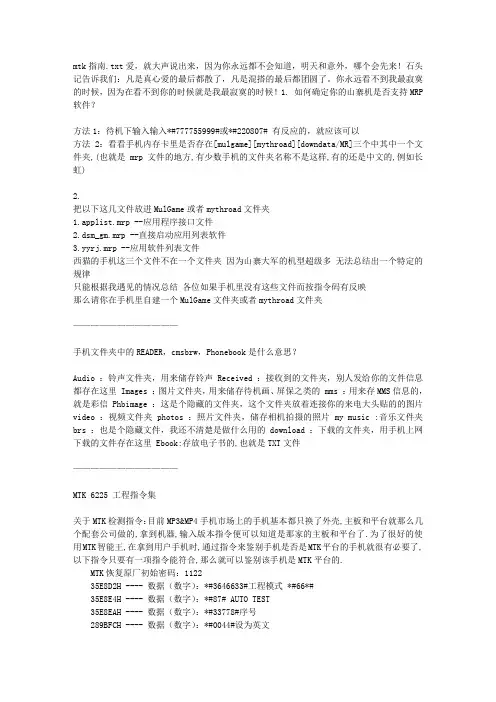

mtk指南.txt爱,就大声说出来,因为你永远都不会知道,明天和意外,哪个会先来!石头记告诉我们:凡是真心爱的最后都散了,凡是混搭的最后都团圆了。
