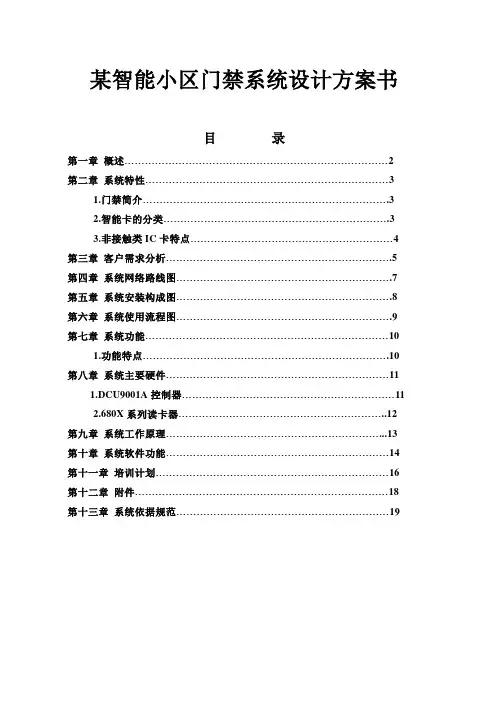

某智能小区门禁系统设计方案书目录第一章概述 (2)第二章系统特性 (3)1.门禁简介 (3)2.智能卡的分类 (3)3.非接触类IC卡特点 (4)第三章客户需求分析 (5)第四章系统网络路线图 (7)第五章系统安装构成图 (8)第六章系统使用流程图 (9)第七章系统功能 (10)1.功能特点 (10)第八章系统主要硬件 (11)1.DCU9001A控制器 (11)2.680X系列读卡器 (12)第九章系统工作原理 (13)第十章系统软件功能 (14)第十一章培训计划 (16)第十二章附件 (18)第十三章系统依据规范 (19)第一章.概述随着科技的进步,国民经济的提高和安全文明小区､智能化大厦建设的普遍展开,使得信息化从概念提升到了普遍应用｡信息化中不可缺少的一部分,就是国家的“金卡工程”,“金卡工程”的主要组成部分就是智能IC卡的应用｡随着金卡工程建设的不断深入发展,IC卡在许多领域得到了广泛的应用,并取得了初步的社会效益和经济效益｡它对提高现代化管理水平和人民生活质量,对推动整个社会信息化进程都具有重要的作用｡而众多装设在工厂､办公大楼､社区､校园､酒店的非接触式IC卡,也使得｢智能卡工程｣不再只是概念,而已进入人们的日常生活中｡所谓｢智能卡工程｣,即所谓的“一卡通”,是综合智慧卡､自动控制､电脑通讯及网络技术,使得生活在特定区域的人们及访客,只需随身一张智能卡,就可以享受诸如出入口､消费､用餐及其它日常生活及社会活动中各种便捷､安全､舒适的服务,同时也可提高该社区内部管理及工作效率｡举例来说,企业内部管理,只须凭借一张智能卡,即可控制员工出入厂门､允许进出特定工作场所或图书借用､文具请领､交通车乘坐等｡除此之外,还可用于公司餐厅､内部商场､浴池､理发等福利设施的享用或医药费报销等｡我们推荐使用HST非接触式IC卡系统,非接触式IC卡系统相对于以往传统的接触式系统(如IC卡,磁卡,条码卡,TM卡等系统),具有更多的优点｡通过这套系统,可以实现对人员权限的明确限定,无论是内部人员或外部人员,都可以通过对权限的设置,清楚的界定可以自由进出､消费､借阅的范围,并对人员的交易情况进行记录,以备查询｡极大的解放了人员管理的压力,并可达到在提高安全度的情况下节约人力的效果｡我们可以结合考勤,卡证制作､电子巡更､就餐､停车场管理等功能,所有的这些只需一张非接触式IC卡就能解决,不必再受卡太多的困绕,也不必因接触式卡的极易损坏而烦恼｡高效集成智能化是现代化企业管理的客观需求,可以提高工作效率､降低运行成本｡但是,智能化管理系统在其设计和操作过程中的复杂性阻碍了系统集成的速度｡为了解决这一矛盾,推广具有人工智能的智能卡系统在智能化企业管理中的应用,是急需解决的一个课题｡高效集成智能化同样也是现代企业管理的重要内容和发展标志,一卡通系统有助于解决高效集成智能化中的若干难题,实现企业中若干子系统之间的联系｡实现企业内部各子系统之间的信息交换､统一管理和联动控制｡第二章系统特性1.门禁简介●门禁点监控管理,包括电梯通道､消防通道以及重要出入口,可以在指定时段按授权进入允许的楼层或地段｡实时监控,随时设置统关､统开,或指定若干通道开关,可随时查询､统计､分析出入信息档案｡●该系统网络结构由两部分组成:实时控制域和信息管理域｡低速､实时控制域采用传统的控制网RS-485控制网络作为分散的控制设备､数据采集设备之间的通信连接;各离散智能卡门禁点的工作站和服务器则居于系统的高速管理信息域---局域网,这里涉及了大量的数据传递,可满足各种管理的需要,构造了高级的数据网络环境,系统主干采用Ethernet网,通过路由器､主干光缆或电缆,双绞线连接局域网和广域网｡2.智能卡的分类●智能卡一般可分为接触式､非接触式｡●接触式智能卡读卡器必须要有插卡槽和触点｡以供卡片插入接触电源,有使用寿命短,系统难以维护,基础设施投入大等缺点,但发展较早｡●非接触式智能卡又称射频卡,是近几年发展起来的新技术｡它成功地将射频识别技术和IC卡技术结合起来,将具有微处理器的集成电路芯片和天线封装于塑料基片之中｡读写器采用兆频段及磁感应技术,通过无线方式对卡片中的信息进行读写并采用高速率的半双工通信协议｡其优点是使用寿命长,应用范围广,操作方便､快捷,但也存在成本高,读写设备复杂,易受电磁干扰等缺点｡目前,非接触式卡片的有效读取距离一般为50~200mm,最远读取距离可达数米(应用在停车场管理系统)｡●非接触式IC卡功能性较强且种类繁多｡由于企业､社区､校园及酒店日益关注非接触式IC卡的使用,使得许多新增领域明确提出｢一卡通｣的应用,同时,条码､磁卡系统也由于使用不便､容易受损等原因,面临替换的命运｡3.非接触式IC卡特点●无源､免接触､免操作､使用寿命长｡●数据交换不受除金属外的介质的影响,使用方便｡●防水､防尘､防静电干扰,适应各种恶劣环境｡●感应距离远,普通门禁可达5-15cm,停车场可达50-100cm｡●安全可靠､误读或不读卡的机率几乎为零,成百上千亿的密码,无法破译｡●IC卡挂失十分简单｡如果使用的IC卡丢失,可立即用新卡替换,即换发新卡｡旧卡随即自动失效｡●强大的系统管理功能,以门禁为例,管理部门可通过电脑对持卡人开门权限和进出时间进行设置｡●可设置多个权限级别,必须要有各级授权卡和发卡设备结合使用才能对空白IC卡授权,增加了整个系统运行的安全性｡第三章客户需求分析1. 客户需求分类门禁系统共有5道门需要控制,使用非接触式读卡方式开门,需要人员位置确认功能,安装外向读卡器,内线按钮开门2､系统总功能需求使用IC卡,可变更授权设定使用时间及人员记录中央控制室可报警显示停电时门的状态(开启/关闭)可设定含电源,网络配线配管及门禁安装3.门禁系统更具要求在安全间设置门禁系统,采用感应式IC卡和IC卡读卡器｡铁门电锁采用5A通电开阴极锁,配合门上的机械锁使用,刷卡后系统会通过门磁产生开门的联动,门锁自动打开｡系统会根据门磁所发出的指令来监控门是否开门或关门｡木门电锁采用5A通电开阴极锁,配合门上的机械锁使用,刷卡后门锁自动打开｡玻璃门电锁采用BRT700C断电开电插锁,刷卡后电锁掉电门打开｡并且每一个门读卡点都也可设置为门禁点,门禁软件可以自动筛选刷卡记录,将所需要的门禁数据筛选出来并加以整理,可自动生成和打印各种报表｡门禁读卡器安装在离地1.3米高的墙面上,采用暗装方式,表面采用专用读卡标示牌覆盖,进出门时员工将工牌(感应IC卡)挂在胸前,不需弯腰就能轻松的刷卡｡门禁控制软件安装在多台工作站上,在主控制电脑上安装门禁控制通讯软件,就可以实现多机控制功能(多条RS485总线控制)｡同样必须通过网络版的软件来实现,但客户必须有自己的局域网和服务器,并且在服务器上要安装有server软件｡第四章系统网络线路图通讯转换器RS232通讯线RS485通讯线…………………………………….DCU9001A DCU9001A第五章系统安装构成图第六章 系统使用流程示意图员工将工卡（IC ）卡在读感头前晃一下完成一次入口操作门自动上锁为合法卡？门开启开启时间已过否否 是是门开启 员工离开 门靠闭门器自动关闭 出口操作流程 完成一次出口操作入口操作流程员工按一下安装于门内侧的开门按钮第七章门禁系统功能系统基本特点***门禁控制系统是由分散的智能控制器组成的多层次模块化结构,采用现场控制器,接近于控制点,所有分布式控制器在同一分层总线上自主工作,当一台控制器发生故障时,不会殃及整个系统｡充分体现了集中管理､分布控制的设计思想, 减少了风险,增加了可靠度｡系统基于社区的概念设计,对门禁点及其它控制点的数量要求完全可以满足,单组网络控制支持到127个控制器网络内所有的控制点均可做全局化处理,可方便地从中央工作站､本地控制器或其他控制器对任何一点进行控制｡部分本地控制器多余的硬件布线点,可通过全局化驱动其他的设备或数据录入｡所有设备均接近控制现场安装｡因此,***门禁系统的组态是非常灵活的,提供最经济的组网方案｡系统具有实时自检功能｡系统中的典型故障,中央工作站均以声音信号和文字告警提示｡在系统中心和控制器通讯因为故障中断时,各点的控制器可以独立工作,控制器内可以纪录一定量的信息,当系统接通后,信息会自动上传｡但如果系统通讯中断时间过长或短时间内信息量过大,可能出现部分信息被覆盖的情况｡如果采用两台电脑同时纪录信息则可解决以上问题强大的令牌环控制器局域网使得独立的控制器可以通过廉价的屏蔽双绞线通讯,距离可达1200米｡使用常规的RS-485通讯网协议,可令几十个工作站分布于网络上的任何地方｡第八章系统主要硬件简介①控制器DCU9001ADCU9001A控制器是HST系列中专门为小型办公场所､邮电基站､自助银行以及适应系统集成商二次开发而设计的独立双门禁控制器｡由于考虑到使用方便性,即使在没有PC的情况下,也可通过带键盘的读感器手动进行操作,通过带键盘读感器手动进行操作来实现卡的管理､密码设置､时间设置､工作模式､状态设置等多种功能｡DCU9001A控制器提供一个RS232和RS485通讯口,它完全可以通过RS232直接或RS485与计算机连接工作,从而可以实现门禁管理及考勤功能,尤其适合小型的办公场所及双门场所使用｡通过该通讯口,也可以方便可以实现在线升级功能,为用户量身定做,满足更多用户需求｡DCU9001A控制器还是邮电基站以及自助银行的理想门禁控制器｡由于在硬件设计考虑到它可以独立工作的特殊性,即使在无人监控的情况下,可以独立存储10000条信息,完全可以满足任何情况的需要｡标准功能超级手动输入功能:1.设置主卡2.设置4位胁迫码3.批量自动增卡按卡号增卡 (支持散卡)4.设置8位超级密码5.改变用户密码: 按卡号改变用户密码6.设置门锁动作时间7.删除卡: 按卡号删除卡设置报警触发条件8.清除所有卡9.改变管理密码设置控制器当前日期及时间控制门数2个门单向读卡或一个门双向刷卡输入和输出1组无线报警输入(选件) 2组标准RJ45读卡器输入端口2组标准门状态输入端子2组出门请求按钮输入端子4组输出端子------2组门锁控制输出------2组报警输出安全保护所有输入/输出均采用先进TVS电压抑制保护,可抗雷电冲击电源供给端口设计有自恢复保护电路,可避免人为短路故障对控制器的损坏对外输出电源与主板电源隔离供给DIP设置开关:SW 1-7 位设置控制器地址SW 8 位手动设置许可及冷热复位门禁控制数据库容量及性能:每个控制器标准模式支持2000持卡,扩展模式支持600000持卡人每个控制器可存贮10000条进出事件或报警事件缓冲双门互锁控制多种进入密码控制------卡带4位用户密码进入------卡带4位胁迫密码进入多种可编程门控制模式时间段设定------刷卡安全认证------刷卡+密码认证------门常开模式(首卡开门控制)------休眠控制报警控制功能:2路可编程报警输出控制,可选择内部报警触发条件远程组网功能:本设备的RS232端口可连接各种Modem实现控制器的远程联网控制控制器内存贮器保存可充电锂电池,保持控制器内的存贮器和时间设置数据掉电保持时间超过10年技术参数:工作电源:额定电压12 V DC /500mA输入参数:干接点开关量输入输出负载参数:工作电压AC≤18V,单路持续控制电流不小于2A,控制电流总和不小于5A工作环境:温度-25℃~70℃,湿度0~90%RJ45读感器接口: 12V DC/150mA读感器连接电缆:8芯屏蔽双绞线,24AWG4组C型电锁继电器输出端子,可提供2A/12V DC,带有LED状态指示采用可拆卸式的接线端子,合金钢无磁性法兰材料尺寸规格:DCU9001A控制PCB板:------130mm x 110mm x 20mmDCU9001A底板:------135mm x 115mm x 2mm外箱尺寸:------350mm x 270mm x 75mm外箱材料:钢板及喷塑②读卡器HST6802系列HST6802是一台高质量的125KHZ非接触式射频IC卡感应读卡器,是釆用先进的射频接收线路设计及嵌入式微控制器,结合高效译码算法,完成对EM兼容式IC卡的接收,具有接收灵敏度高､工作电流小､价位低､性能高等特点｡它提供Wiegand26 Bit通讯格式,读卡距离能达到10cm,在读卡后,而内置的LED 指示灯和蜂鸣器分辨读卡器状态,能在12V 的直流电操作,并有电源的保护功能,当接错线时也不会烧坏读卡器,操作环境可在温度-35 ºC~+65ºC和湿度10~90%内工作,还可以提供不同的其它维庚通讯格式,对于要求保安性能高､质量可靠和稳定的用户是最佳的选择｡第九章 系统工作原理本方案采用的感应式技术,或称作射频(RF)技术,是一种在卡片与读卡装置之间无需直接接触的情况下对卡片信息进行读写的方法｡在感应式技术应用中,读卡器不断通过其内部的线圈发出一个固有频率的电磁场(激发信号)｡当一个感应卡放在读卡器的读卡范围内时,卡内的线圈在“激发信号” 的感应下产生出微弱的电流, 作为卡内集成电路芯片的电源,而该卡内的集成电路芯片存贮有出厂时输入的唯一的数字辨识号码及发卡时所写入的用户信息｡卡内电路在收到激发信号后,将卡内所存储的信息反馈回读卡器, 读卡器再将接收到的无线信号传给现场控制器,由现场控制器进行信号比较和处理,并对执行装置发出指令｡具体使用中,持卡者进门(或双向读卡出门)时将卡片接近读卡机,合法卡信号通过控制器传给门磁,电锁自动打开,非法卡被禁止访问｡出门时只要按动出门按钮,电锁自动打开｡当非正常或暴力开门时,门磁输出报警信号,将报警信号传送到控制器内,系统以图像和声音信号报警｡第十二章 附件125KHZz 读卡器 感应卡设计原则1.安全性原则:停车场系统中的所有设备应符合中国或国际有关的安全标准,并可在部分恶劣环境下使用,可实时监控和与其它系统联动功能,并充分保证使用者环境的安全性｡2.实用性原则在产品的开发､生产上根据市场的实际需要进行,不单纯追求所谓先进而不实用的产品,系统应有良好的可学习性和操作性,使管理人员只需经过简单的培训即可正常操作使用｡3.稳定性原则停车场管理系统一般情况下24小时不间断地工作,系统的稳定性尤为重要｡4.可拓展性原则系统应满足用户不断的需求,可灵活增减或更新各个子系统｡在工程完工后,配置的改变也是可能和方便的｡在软件上免费为相应的应用客户升级,同时可扩展为考勤､门禁､收费､通道管理､巡更等管理系统一卡通,并可和消防､报警系统联动｡5.易维护性原则在设计､生产上使用好的配件,使系统的故障率达到最低｡系统出现故障时通过简单的工具即可进行维护,在系统出现突然问题时,数据自动保存并能快速恢复,同时可使用手动装置,保证通道的顺利开通｡第十一章设计依据规范系统设计所涉及的设计标准和规范主要有:《智能建筑设计标准》(GB/T50314-2000)《民用建筑电气设计规范》(JGJ/T16-92)《工业企业通信接地设计规范》(GBJ79-1985)《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)《安全防范工程程序与要求》(GA/T75-94)《安全防范系统适用图形符号》(GA/74-94)《低压配电设计规范》(GB50054-95)。
