调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

音台百灵达调音台使用图解说明调音台中文说明书/中文图解/中文使用手册1.XRL：卡侬话筒输入口，可以同时接2支话筒。

2.Line in：单通道线性输入口，用来连接乐器或其他外设。

3.Gain：对应以上输入口的增益旋钮。

4.EQ：3段EQ(均衡器)，用来调整高、中、低频。

5.AUX：辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用6.PAN：控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。

7.LEVEL：对应每输入通道的电平旋钮，根据输入点平的大小来做适当的调整。

8.EXT AUX SEND：辅助发送，与AUX 配合使用，分配信号给其他外设。

STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND联合使用，并使用AUX RETURN LEVEL旋钮控制返回的电平量。

9.LINE IN3/4，5/6：立体声线性输入，此立体声分为左右声道，可同时使用。

10.PHONES：鉴听耳机插口。

11.MAIN MIX OUT：调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。

12.2 TRACK：用于输出信号到DAT,MD或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX和2TK TO CTRL ROOM联合使用，可以实现简单的编组输出功能。

13.CTRL RM OUT：控制室鉴听输出接口，连接到控制室鉴听设备，也可作为普通的鉴听输出。

14.混响效果器：内置100个28比特(bit)数码效果。

PRESS to SELECT：内置效果的选择旋钮。

EFFECTS LEVEL：效果量电平控制旋钮。

15.辅助功能：AUX RETURN LEVEL：辅助返回信号电平控制旋钮，即控制从STEREO AUX RETURN返回的电平信号。

MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频ON—开OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入OUT PUT—输出MUNE—通道哑音开关二、DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。

MIC XLR平衡式话筒输入。

LINE 线路输入插口，用于连接电子乐器及CD、卡座等。

INS 断点插口，经处理后的信号可经此口返回信号路途。

SENS 增益控制旋钮100H z 低音切除开并HF 输入高音均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑音开关MIX或SUB 选择主输出口（MIX：主输出SUB：副输出）PFL 输入通道预监听开关FAD 分路通道衰减器三、MIC话筒输入+48V幻像电源（电容话筒专用）LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低音剪切键）HF高音均衡旋钮HMID中高频扫描旋钮（选择修饰频点）HMID中音均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低音均衡旋钮LF低音均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推子前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑音开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推子监听。

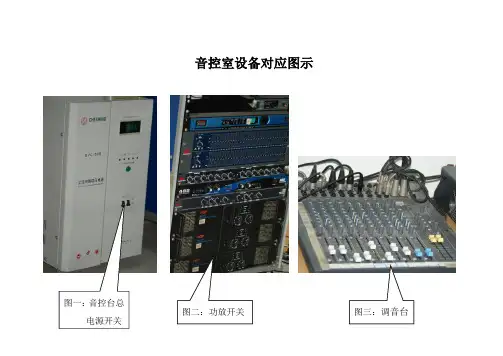

音控室设备对应图示
音控设备使用流程
（一）使用前
1打开总电源开关（图一）的“稳压”开关，并按下上方的绿色按钮“快速启动”。

2.再打开三个功放的开关，如（图二）所示。

3.将调音台（图三）内的（总音量）黄色推杆以及其他标注的推杆推至适当音量。

（二）使用后
1.将调音台（图三）内的（总音量）黄色推杆以及其他标注的推杆推至最小音量。

2.关掉三个功放的开关，如（图二）所示。

3.关掉总电源开关（图一）的“稳压”开关
注：（图二）功放上方的设备以及（图三）调音台上的每个旋钮严禁私自调试。

调音台使用图解1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
