塔吊空、额、动、静荷载试验规定

第1篇第一章总则第一条为确保塔吊在建筑施工过程中的安全、高效使用，保障施工人员生命财产安全，根据《中华人民共和国安全生产法》、《建筑施工安全生产管理条例》等法律法规，结合本工程实际情况，特制定本规定。

第二条本规定适用于本工程范围内所有塔吊的安装、拆卸、使用、维护及拆除等工作。

第三条塔吊管理应遵循“安全第一、预防为主、综合治理”的方针，严格执行国家及地方有关塔吊管理的法律法规和标准。

第四条塔吊管理实行项目经理责任制，项目经理为塔吊管理的第一责任人，负责组织、协调、监督塔吊的安全管理工作。

第二章塔吊选用与验收第五条塔吊的选用应满足施工需求，并符合国家相关标准。

选用时应考虑以下因素：1. 施工荷载和施工高度；2. 施工场地条件；3. 施工进度要求；4. 塔吊的稳定性和安全性；5. 塔吊的维护保养能力。

第六条塔吊选用后，应由具有相应资质的检验机构进行检验，检验合格后方可投入使用。

第七条塔吊安装前，应进行以下验收：1. 塔吊的安装基础应符合设计要求，确保塔吊的稳定性；2. 塔吊的安装应符合产品说明书和技术规范；3. 塔吊的电气、液压系统应正常；4. 塔吊的附着装置应安装牢固，附着点位置准确；5. 塔吊的安全防护装置应齐全、完好。

第三章塔吊安装与拆卸第八条塔吊的安装与拆卸工作应由具有相应资质的专业队伍进行，并严格按照产品说明书和技术规范执行。

第九条塔吊安装前，应做好以下准备工作：1. 施工现场应平整、坚实，满足塔吊安装要求；2. 安装基础应符合设计要求，确保塔吊的稳定性；3. 安装现场应设置警戒区域，防止无关人员进入；4. 安装人员应经过培训，掌握安装操作技能。

第十条塔吊安装过程中，应做好以下工作：1. 严格按照安装程序进行操作，确保安装质量；2. 安装过程中应做好安全防护措施，防止高处坠落、物体打击等事故发生；3. 安装完成后，应进行试运转，确保塔吊正常运行。

第十一条塔吊拆卸前，应做好以下工作：1. 塔吊拆卸前应进行安全技术交底，明确拆卸过程中的安全注意事项；2. 拆卸过程中应逐步降低塔吊高度，确保安全；3. 拆卸过程中应做好安全防护措施，防止高处坠落、物体打击等事故发生。

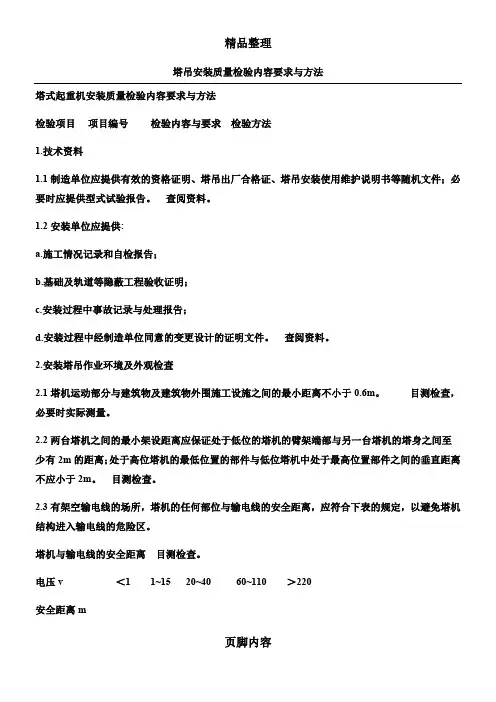

塔吊安装质量检验内容要求与方法塔式起重机安装质量检验内容要求与方法检验项目项目编号检验内容与要求检验方法1.技术资料1.1 制造单位应提供有效的资格证明、塔吊出厂合格证、塔吊安装使用维护说明书等随机文件；必要时应提供型式试验报告。

查阅资料。

1.2 安装单位应提供:a.施工情况记录和自检报告；b.基础及轨道等隐蔽工程验收证明；c.安装过程中事故记录与处理报告；d.安装过程中经制造单位同意的变更设计的证明文件。

查阅资料。

2.安装塔吊作业环境及外观检查2.1 塔机运动部分与建筑物及建筑物外围施工设施之间的最小距离不小于0.6m。

目测检查，必要时实际测量。

2.2 两台塔机之间的最小架设距离应保证处于低位的塔机的臂架端部与另一台塔机的塔身之间至少有2m的距离；处于高位塔机的最低位置的部件与低位塔机中处于最高位置部件之间的垂直距离不应小于2m。

目测检查。

2.3 有架空输电线的场所，塔机的任何部位与输电线的安全距离，应符合下表的规定，以避免塔机结构进入输电线的危险区。

塔机与输电线的安全距离目测检查。

电压v ＜1 1~15 20~40 60~110 ＞220安全距离m沿垂直方向 1.5 3.0 4.0 5.0 6.0沿水平方向 1.0 1.5 2.0 4.0 6.02.4 塔吊吊钩滑轮组侧板，回转尾部和平衡重、臂架头部、外伸支腿和夹轨器要有黄黑相间的危险部位标志，扫轨板、轨道端部止挡要有红色标志。

目测检查。

2.5 在塔身底部易于观察的位置应固定产品标牌。

内容应包括下列内容：a）产品名称和型号；b）制造厂名称；c）产品主要参数：幅度和相应起重量、起升高度、工作速度、电机功率、配重、压重；d）电源电压、频率、功率；e）产品制造编号和出厂日期。

目测检查。

2.6 塔吊顶部高于30m且高于周围建筑物的塔机，应在塔顶和臂架端部安装红色障碍指示灯，该指示灯的供电不应受停机影响。

目测检查。

2.7 臂架根部铰点高度大于50m的塔机，应安装风速仪。

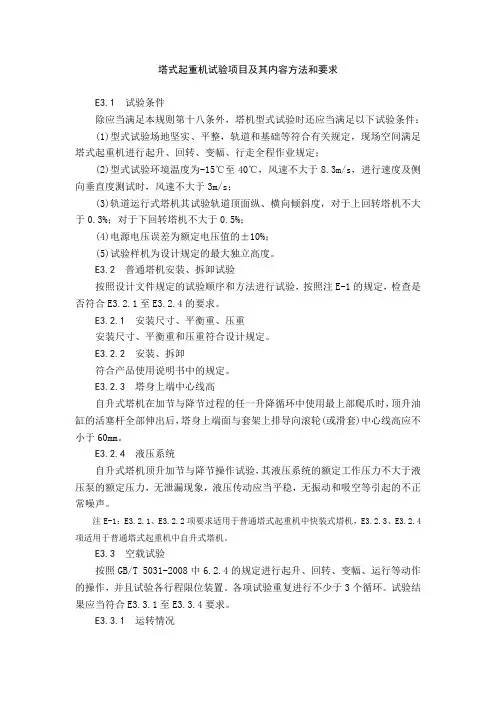

塔式起重机试验项目及其内容方法和要求E3.1 试验条件除应当满足本规则第十八条外，塔机型式试验时还应当满足以下试验条件：(1)型式试验场地坚实、平整，轨道和基础等符合有关规定，现场空间满足塔式起重机进行起升、回转、变幅、行走全程作业规定；(2)型式试验环境温度为-15℃至40℃，风速不大于8.3m/s，进行速度及侧向垂直度测试时，风速不大于3m/s；(3)轨道运行式塔机其试验轨道顶面纵、横向倾斜度，对于上回转塔机不大于0.3%；对于下回转塔机不大于0.5%；(4)电源电压误差为额定电压值的±10%；(5)试验样机为设计规定的最大独立高度。

E3.2 普通塔机安装、拆卸试验按照设计文件规定的试验顺序和方法进行试验，按照注E-1的规定，检查是否符合E3.2.1至E3.2.4的要求。

E3.2.1 安装尺寸、平衡重、压重安装尺寸、平衡重和压重符合设计规定。

E3.2.2 安装、拆卸符合产品使用说明书中的规定。

E3.2.3 塔身上端中心线高自升式塔机在加节与降节过程的任一升降循环中使用最上部爬爪时，顶升油缸的活塞杆全部伸出后，塔身上端面与套架上排导向滚轮(或滑套)中心线高应不小于60mm。

E3.2.4 液压系统自升式塔机顶升加节与降节操作试验，其液压系统的额定工作压力不大于液压泵的额定压力，无泄漏现象，液压传动应当平稳，无振动和吸空等引起的不正常噪声。

注E-1：E3.2.1、E3.2.2项要求适用于普通塔式起重机中快装式塔机，E3.2.3、E3.2.4项适用于普通塔式起重机中自升式塔机。

E3.3 空载试验按照GB/T 5031-2008中6.2.4的规定进行起升、回转、变幅、运行等动作的操作，并且试验各行程限位装置。

各项试验重复进行不少于3个循环。

试验结果应当符合E3.3.1至E3.3.4要求。

E3.3.1 运转情况运转符合规定，各机构动作平稳，无爬行、振颤、冲击、过热、异常噪声等现象，无相对运动部位无漏油现象，有相对运动部位无渗漏现象。

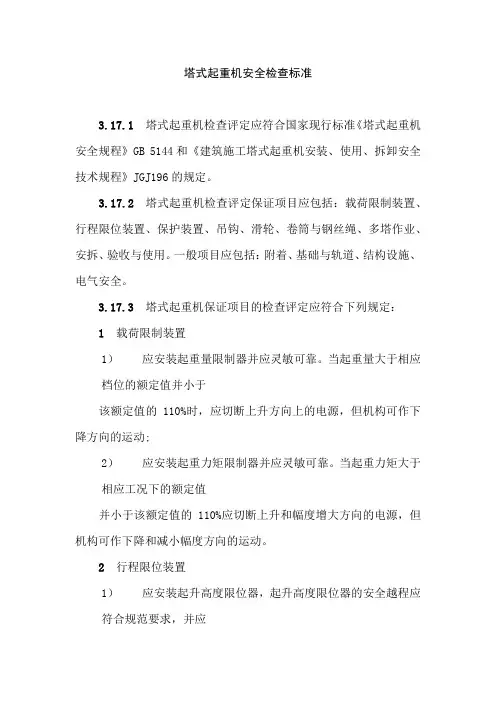

塔式起重机安全检查标准3.17.1 塔式起重机检查评定应符合国家现行标准《塔式起重机安全规程》GB 5144和《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196的规定。

3.17.2 塔式起重机检查评定保证项目应包括：载荷限制装置、行程限位装置、保护装置、吊钩、滑轮、卷筒与钢丝绳、多塔作业、安拆、验收与使用。

一般项目应包括：附着、基础与轨道、结构设施、电气安全。

3.17.3 塔式起重机保证项目的检查评定应符合下列规定：1 载荷限制装置1）应安装起重量限制器并应灵敏可靠。

当起重量大于相应档位的额定值并小于该额定值的110%时，应切断上升方向上的电源，但机构可作下降方向的运动;2）应安装起重力矩限制器并应灵敏可靠。

当起重力矩大于相应工况下的额定值并小于该额定值的110%应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。

2 行程限位装置1）应安装起升高度限位器，起升高度限位器的安全越程应符合规范要求，并应灵敏可靠;2）小车变幅的塔式起重机应安装小车行程开关，动臂变幅的塔式起重机应安装臂架幅度限制开关，并应灵敏可靠;3）回转部分不设集电器的塔式起重机应安装回转限位器，并应灵敏可靠;4）行走式塔式起重机应安装行走限位器，并应灵敏可靠。

3保护装置1）小车变幅的塔式起重机应安装断绳保护及断轴保护装置，并应符合规范要求;2）行走及小车变幅的轨道行程末端应安装缓冲器及止挡装置，并应符合规范要求;3）起重臂根部绞点高度大于50m的塔式起重机应安装风速仪，并应灵敏可靠;4）当塔式起重机顶部高度大于30m且高于周围建筑物时，应安装障碍指示灯。

4吊钩、滑轮、卷筒与钢丝绳1）吊钩应安装钢丝绳防脱钩装置并应完整可靠，吊钩的磨损、变形应在规定允许范围内;2）滑轮、卷筒应安装钢丝绳防脱装置并应完整可靠，滑轮、卷筒的磨损应在规定允许范围内;3）钢丝绳的磨损、变形、锈蚀应在规定允许范围内，钢丝绳的规格、固定、缠绕应符合说明书及规范要求。
