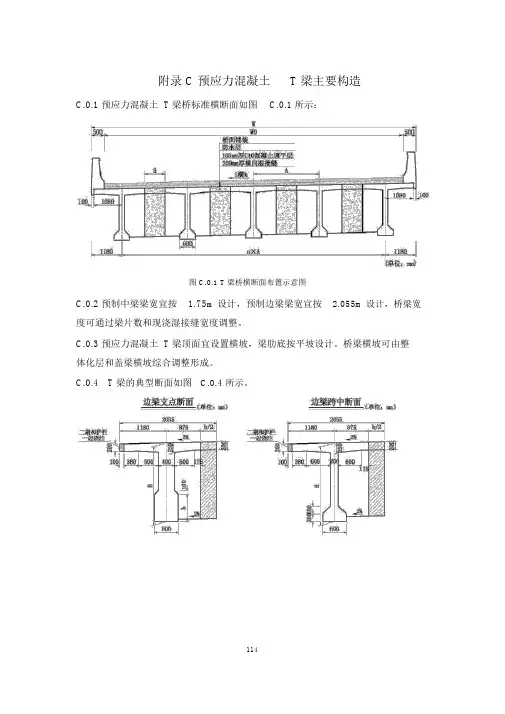

附录 C 预应力混凝土T 梁主要构造C.0.1 预应力混凝土 T 梁桥标准横断面如图 C.0.1 所示：图 C.0.1 T 梁桥横断面布置示意图C.0.2 预制中梁梁宽宜按 1.75m 设计，预制边梁梁宽宜按 2.055m 设计，桥梁宽度可通过梁片数和现浇湿接缝宽度调整。

C.0.3 预应力混凝土 T 梁顶面宜设置横坡，梁肋底按平坡设计。

桥梁横坡可由整体化层和盖梁横坡综合调整形成。

C.0.4 T 梁的典型断面如图 C.0.4 所示。

图 C.0.4 T 梁典型断面C.0.5 先简支后桥面连续体系T 梁主要尺寸如图C.0.4、图 C.0.5 及表 C.0.5 所示。

图 C.0.5 简支 T 梁宜构造图立面表 C.0.5 简支 T 梁主要尺寸表跨径 L （ m）2025303540梁高 H（ mm）15001700200023002500腹板变宽段长度L4 （ mm）25002700350072108460横隔梁（道）35555横隔梁间距L1（ mm）95006000725084109660横隔梁间距L2（ mm）06000720084509700支座中心线L3（ mm）500500550680715翼缘板厚度根部250250250250250（mm ）端部200200200200200腹板宽度跨中200200200200200（mm ）根部400400400400400马蹄高度 h跨中200200200200200（mm ）根部600700700900900 C.0.6 先简支后结构连续体系T 梁主要尺寸如图C.0.4、图 C.0.6 及表 C.0.6 所示：图 C.0.6 结构连续体系 T 梁宜构造图立面表C.0.6 结构连续体系 T 梁主要尺寸表跨径 L （m）3540梁高 H（ mm）23002500简支端腹板变宽段长度L4（ mm ）72108460连续端腹板变宽段长度L4’(mm)71608400横隔梁（道）55横隔梁间距 L1 （ mm）84109660横隔梁间距 L1’(mm)83609560横隔梁间距 L2 （ mm）84509700简支端端横隔梁距跨径线L3 （ mm）640640连续端端横隔梁距跨径线L5 （ mm）690740支座中心线： L3＋ L3’(mm)640＋ 40＝ 680640＋ 75＝ 715翼缘板厚度根部250250（ mm ）端部200200腹板宽度跨中200200（ mm ）根部400400马蹄高度 h跨中200200（ mm ）根部900900C.0.7 连续梁所有湿接缝混凝土应一次浇筑完成，负弯矩钢束的张拉顺序为先两侧后中间。
