常用电子测量仪器

电子行业电子实验设备清单11. 示波器 (Oscilloscope)•示波器是电子行业中常用的仪器，用于测量和显示电信号的波形。

•示波器能够精确地测量电压、电流和频率等参数，是电子实验中必备的设备之一。

•示波器通常具有多通道、高带宽和高采样率等特点，可用于调试电路、分析信号和故障排除。

2. 信号发生器 (Signal Generator)•信号发生器是一种能够产生各种类型的电信号的仪器。

•信号发生器常用于测试电路的频率响应、幅度响应和相位响应等。

•信号发生器通常具有可调频率范围、可调幅度和可调波形等功能，可以模拟各种信号源。

3. 频谱分析仪 (Spectrum Analyzer)•频谱分析仪用于测量和分析信号的频谱特性。

•频谱分析仪能够将信号按照频率分解，并以图形方式显示频谱分布。

•频谱分析仪常用于测试无线通信系统的频率谱密度、信号幅度和噪声等。

4. 逻辑分析仪 (Logic Analyzer)•逻辑分析仪用于监测和分析数字信号的时序关系。

•逻辑分析仪能够捕获和显示多个信号通道之间的时序关系，帮助工程师分析和调试数字系统。

•逻辑分析仪通常具有高速采样速率、多通道输入和先进的触发功能等特点。

5. 万用表 (Multimeter)•万用表是测量电流、电压和电阻等基本电学参数的仪器。

•万用表常用于电路的测量、电路的组装和故障排除等操作。

•万用表通常具有直流和交流电压测量、电流测量和电阻测量等功能。

6. 电源 (Power Supply)•电源用于向电路提供所需的电能。

•电源通常具有可调输出电压和可调输出电流的功能，可以满足不同电路的电源要求。

•在电子实验中，稳定可靠的电源是保证实验准确性的关键。

7. 热敏电阻测试仪 (Thermistor Tester)•热敏电阻测试仪用于测试热敏电阻的参数和性能。

•热敏电阻测试仪能够快速测量热敏电阻的电阻值和温度响应。

•热敏电阻测试仪常用于传感器测试、温度控制系统和温度补偿等应用。

常用电子测量仪器的使用电子测量仪器是用于测量和记录电工参数的工具。

它们通常用于电子工程、电力系统、电工维修、制造业等领域。

下面将介绍一些常用的电子测量仪器以及它们的使用方法。

数字万用表（DMM）数字万用表是电子工程师和电工常用的工具之一、它可以测量电压、电流、电阻、频率等多种电工参数。

使用数字万用表时，需要将测量导线正确连接到被测电路上，并选择合适的量程和测量模式。

在测量直流电压时，应将表笔连接到电路的正负极。

测量电流时，将电表的测量导线与电路断开，通过表笔穿过测量线圈，再与电路相连。

测量阻值时，先将电路断开，然后将表笔依次连接到电阻的两端。

示波器示波器是一种用于显示电信号的波形的仪器。

它可以测量和显示电压、电流、频率等参数。

示波器分为模拟示波器和数字示波器两种类型。

在使用示波器时，首先需要连接被测电路到示波器的输入端（通常是通过测试夹或插头连接）。

然后，调整显示屏上的水平和垂直控制，以便观察和测量信号的波形。

信号发生器信号发生器是一种用于生成模拟信号的仪器。

它可以产生不同频率和幅度的信号，用于测试和校准其他电子设备。

在使用信号发生器时，需要设置所需的频率和幅度，并将输出信号连接到被测电路或设备。

可以通过示波器或其他仪器来验证信号质量和特性。

频谱分析仪频谱分析仪是一种用于测量信号频谱分布的仪器。

它可以显示信号频率和功率的分布情况。

在使用频谱分析仪时，需要将被测信号连接到仪器的输入端，并设置所需的频率范围和分辨率。

频谱分析仪将通过计算和显示频率和功率的分布图来分析信号的特性。

电源测试仪电源测试仪是一种用于测试电源的稳定性和质量的仪器。

它可以测量电源的输出电压、电流和波形。

在使用电源测试仪时，需要将测试仪与电源连接，并设置所需的测试参数。

可以通过电源测试仪来测量和记录电源的电压和电流变化情况，以评估电源的性能和稳定性。

逻辑分析仪逻辑分析仪是一种用于分析和测量数字逻辑信号的仪器。

它可以显示和记录多路数字信号的状态和变化。

实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：电子测量仪器是现代科学研究和工程技术中的基础工具，广泛应用于电子、电力、通信、自动化控制等领域。

本实验将介绍几种常见的电子测量仪器，包括示波器、信号发生器和万用表，并详细介绍它们的使用方法。

一、示波器示波器是一种用来显示电信号波形的仪器。

它通过垂直和水平方向上的偏转来显示电压随时间的变化。

在使用示波器之前，首先要了解它的基本组成部分。

1.输入通道：示波器通常有两个或四个输入通道，每个通道都有一个探头插座。

在使用示波器时，将测量信号与探头连接。

2.控制面板：示波器的控制面板上有各种旋钮和按钮，用于控制示波器的工作模式和显示方式。

例如，扫描速度旋钮控制示波器屏幕上波形的水平展示速度。

3.屏幕：示波器的屏幕用于显示波形。

通过调整各种参数，如垂直和水平缩放，观察和分析电信号的波形。

在使用示波器时，按照以下步骤进行操作：1.将探头连接到测量信号。

通过探头的夹具将其连接到电路上，确保连接良好。

2.打开示波器。

按下开关或旋钮将示波器开启。

3.调整示波器的垂直和水平缩放。

根据信号的幅度和波形确定垂直和水平缩放的合适值，以便在屏幕上显示清晰的波形。

4.调整触发。

示波器可以通过设置触发电平来忽略噪声并稳定显示波形。

5.观察并分析波形。

通过示波器屏幕上的波形，可以了解信号的频率、幅度和相位等信息。

二、信号发生器信号发生器是一种产生各种频率和波形的仪器，可用于测试和调试电子设备。

下面是信号发生器的使用方法：1.连接输出：将信号发生器的输出连接到待测设备上，可以通过BNC线或者夹具进行连接。

2.设置频率和幅度：在信号发生器的控制面板上，可以设置所需的频率和幅度。

频率可以通过旋钮或键盘输入进行控制，幅度可以通过旋钮进行调节。

3.选择波形：信号发生器可以产生不同类型的波形，如正弦波、方波、脉冲波等。

根据需要选择相应的波形。

4.发生信号：按下信号发生器的启动按钮或命令，开始发生信号。

电路实验常用电子测量仪器的使用电路实验中常用的电子测量仪器有数字万用表、示波器、信号发生器、频谱分析仪和逻辑分析仪等。

这些仪器广泛用于测量电路的电压、电流、频率、相位等参数，有助于分析电路的性能和运行状态。

其中，数字万用表是电子工程中最基本且最常用的仪器之一、它可以用来测量电压、电流、电阻、频率、电容等基本参数。

使用万用表时，需要将测量引线正确连接到需要测量的电路节点上，根据需要选择合适的测量档位，然后读取测量结果。

此外，在进行连续测量时，需要设置仪表的内阻高档位，以避免对被测电路的干扰。

示波器是另一种常用的电路测量仪器。

它可以显示电路中的电压随时间的变化情况，能够直观地观察信号的波形和幅值。

使用示波器时，首先需要将测量引线正确连接到被测电路的信号输入端口，并调整示波器的触发电平、时间基准和增益等参数，以获得清晰的波形显示。

在测量电压时，需要注意选择合适的耦合方式（如AC耦合或DC耦合）和测量通道，以确保准确测量。

信号发生器是用于产生稳定、可调频率和幅度的信号的仪器。

它可以产生各种不同的信号波形，如正弦波、方波、三角波等。

在电路实验中，信号发生器通常用于提供测试信号。

使用信号发生器时，首先需要选择所需的信号波形和频率，然后将输出端正确连接到被测电路中。

在使用信号发生器进行测量时，需要注意设置适当的输出电平和阻抗，以避免对被测电路产生影响。

频谱分析仪是一种测量信号频谱和幅度分布的仪器。

它可以将信号分解成各种频率分量，并显示在频谱图上。

使用频谱分析仪时，需要将被测信号输入频谱分析仪的输入端口，并选择适当的频率范围和分辨率。

在测试之前，可能需要进行校准和调整。

逻辑分析仪是一种用于分析逻辑信号的仪器。

它可以捕获和显示多个数字信号的状态和时序关系。

使用逻辑分析仪时，需要将待测数字信号连接到逻辑分析仪的输入端口，并设置适当的采样速率和触发条件。

通过逻辑分析仪可以观察到数字信号的状态转换、时序关系和数据波形，对于分析和调试数字电路非常有帮助。

常用电子仪器的使用电子仪器在我们的日常生活和工作中起着重要的作用。

它们帮助我们进行测量、控制和调试各种电子设备。

本文将介绍几种常用的电子仪器及其正确的使用方法。

一、数字万用表数字万用表是一种用于测量电流、电压和电阻的仪器。

正确使用数字万用表需要注意以下几点：1. 选择正确的量程：根据被测电压、电流或电阻的预估值，选择合适的量程。

如果选择过小的量程，测量结果可能会超出量程而导致错误。

2. 将红表笔连接到测量电压或电流的正极，将黑表笔连接到负极，确保正确的极性。

3. 读取测量值时，注意小数点的位置和单位。

如果测量结果带有单位，应将其附加在测量值后面。

二、示波器示波器用于检测和显示电信号的波形。

正确使用示波器需要遵循以下步骤：1. 连接被测电路：将电路的信号源连接到示波器的输入端口上。

2. 调节水平和垂直缩放：根据被测信号的幅度和频率，适当调整示波器的水平和垂直缩放，使得波形能够完整地显示在屏幕上。

3. 观察和分析波形：通过观察示波器屏幕上的波形，可以了解信号的形状、幅度、频率以及任何可能的干扰或失真。

三、信号发生器信号发生器可以产生不同频率和幅度的电信号。

正确使用信号发生器需要注意以下事项：1. 设置频率和幅度：根据需要，设置适当的频率和幅度。

确保选择的频率和幅度在被测电路的工作范围内。

2. 连接到被测电路：将信号发生器的输出端口连接到被测电路，确保连接正确并紧固。

3. 观察输出信号：通过示波器等其他仪器观察信号发生器产生的输出信号。

可以检查信号的频率、幅度和波形是否与预期一致。

四、频谱分析仪频谱分析仪用于将信号分解为不同频率的成分，并显示其幅度。

正确使用频谱分析仪需要遵循以下步骤：1. 连接信号源：将被测信号源连接到频谱分析仪的输入端口上。

2. 设置频谱范围：根据被测信号的频率范围，设置适当的频谱范围。

确保所设置的范围包含所需观察的频率成分。

3. 观察频谱分析结果：通过频谱分析仪的显示屏观察信号的频谱成分和其幅度。

各种检验测试仪器使用说明一、电子万用表电子万用表是一种常见的电子测量仪器，用于测量电流、电压、电阻等电学量。

使用电子万用表时需要注意以下几点：1.准备工作将电子万用表开关置于关断位置，进行以下准备工作：（1）检查电子万用表的电池是否电量充足，如电池电量不足，需更换电池；（2）将旋钮调整至适当的量程，一般建议选择比待测电量稍大的量程；（3）根据需要选择合适的测量插口和测试针头。

2.测量电压（1）将红表笔插入表的VΩmA插头口，黑表笔插入CΩ插头口；（2）打开要测量的电路电源，将电路电源的正极与电子万用表红表笔相连，负极与黑表笔相连；（3）将电子万用表选择旋钮拨到电压测量档位，根据需要选择直流电压范围或交流电压范围；（4）读取电压值，并注意量程是否适当。

3.测量电流（1）将红表笔插入表的VΩmA插头口，黑表笔插入CΩ插头口；（2）断开电路中的一段，将电子万用表串联在其中；（3）将电子万用表选择旋钮拨到电流测量档位，根据需要选择直流电流范围或交流电流范围；（4）将电子万用表串联在断开的电路中，注意红表笔连接正极，黑表笔连接负极；（5）闭合电路，读取显示屏上的电流值，并注意量程是否适当。

4.测量电阻（1）将红表笔和黑表笔分别插入表的VΩmA插头口；（2）将旋钮拨到电阻测量位置，选择适当的量程；（3）将被测电阻的两端分别与红表笔和黑表笔相连接；（4）查看显示屏上的电阻值，并注意量程是否适当。

二、矢量网络分析仪矢量网络分析仪是一种广泛应用于射频和微波领域的测试仪器，用于测量信号的频率响应和传输性能。

使用矢量网络分析仪时需要注意以下几点：1.准备工作（1）检查矢量网络分析仪的电源是否正常，确保连接正确；（2）将所需测试器件与矢量网络分析仪相连，可使用同轴电缆等方式连接，确保连接牢固可靠；（3）打开矢量网络分析仪的电源，并进行相应的仪器初始化。

2.设置测试参数（1）选择合适的测试频率范围和步进值，根据测试要求进行设置；（2）根据需要选择测试的S参数，如S11、S21等；（3）设置功率级别，保证测试结果准确可靠。

电子测量仪器的分类电子测量仪器，是指利用电子技术进行测量的一类仪器。

电子测量仪器应用十分广泛，种类不计其数，电子按其工作原理与用途，大致划为以下几类。

一、多用电表模拟式电压表、模拟多用表（即指针式万用表VOM）、数字电压表、数字多用表（即数字万用表DMM）都属此类。

这是经常使用仪表。

它可以用来测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。

二、示波器示波器是一种测量电压波形的电子仪器，它可以把被测电压信号随时间变化的规律，用图形显示出来。

使用示波器不仅可以直观而形象地观察被测物理量的变化全貌，而且可以通过它显示的波形，测量电压和电流，进行频率和相位的比较，以及描绘特性曲线等。

三、信号发生器信号发生器（包括函数发生器）为检修、调试电子设备和仪器时提供信号源。

它是一种能够产生一定波形、频率和幅度的振荡器。

例如：产生正弦波、方波、三角波、斜波和矩形脉冲波等。

四、晶体管特性图示仪晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。

例如：晶体管共射、共基和共集三种接法的输入、输出特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。

五、兆欧表兆欧表（俗称摇表）是一种检查电气设备、测量高电阻的简便直读式仪表，通常用来测量电路、电机绕组、电缆等绝缘电阻。

兆欧表大多采用手摇发电机供电，故称摇表。

由于它的刻度是以兆欧（MΩ）为单位，故称兆欧表。

六、红外测试仪红外测试仪是一种非接触式测温仪器，它包括光学系统、电子线路，在将信息进行调制、线性化处理后达到指示、显示及控制的目的。

目前已应用的红外测温仪有光子测温和热测温仪两种，主要用于电热炉、农作物、铁路钢轨、深埋地下超高压电缆接头、消防、气体分析、激光接收等温度测量及控制场合。

七、集成电路测试仪该类仪器可对TTL、PMOS、CMOS数字集成电路功能和参数测试，还可判断抹去字的芯片型号及对集成电路在线功能测试、在线状态测试。

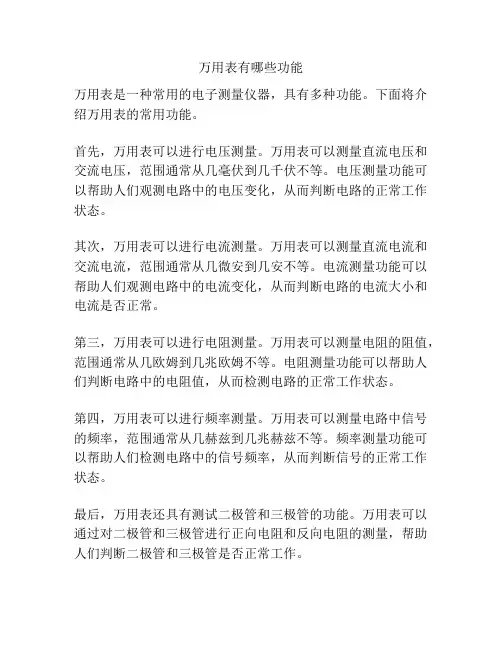

万用表有哪些功能万用表是一种常用的电子测量仪器，具有多种功能。

下面将介绍万用表的常用功能。

首先，万用表可以进行电压测量。

万用表可以测量直流电压和交流电压，范围通常从几毫伏到几千伏不等。

电压测量功能可以帮助人们观测电路中的电压变化，从而判断电路的正常工作状态。

其次，万用表可以进行电流测量。

万用表可以测量直流电流和交流电流，范围通常从几微安到几安不等。

电流测量功能可以帮助人们观测电路中的电流变化，从而判断电路的电流大小和电流是否正常。

第三，万用表可以进行电阻测量。

万用表可以测量电阻的阻值，范围通常从几欧姆到几兆欧姆不等。

电阻测量功能可以帮助人们判断电路中的电阻值，从而检测电路的正常工作状态。

第四，万用表可以进行频率测量。

万用表可以测量电路中信号的频率，范围通常从几赫兹到几兆赫兹不等。

频率测量功能可以帮助人们检测电路中的信号频率，从而判断信号的正常工作状态。

最后，万用表还具有测试二极管和三极管的功能。

万用表可以通过对二极管和三极管进行正向电阻和反向电阻的测量，帮助人们判断二极管和三极管是否正常工作。

除了以上常用功能，一些高级的万用表还具有其他功能，比如温度测量、容量测量、电感测量等。

这些功能使得万用表在电子工程、电子实验和电路维修中有着广泛的应用。

综上所述，万用表具有电压测量、电流测量、电阻测量、频率测量和二极管、三极管测试等多种功能。

这些功能使得万用表成为电子工程师、电路设计师和维修人员不可或缺的工具。

通过万用表，人们可以方便地测量各种电路参数，从而判断电路的工作状态和问题所在，为解决电路问题提供了重要的数据和参考依据。

用于电子测量的仪器有哪些在电子行业中，测量是不可或缺的。

为了达到高精度、高效率和可靠性的测量目标，需要使用不同类型的测量设备。

本文将介绍用于电子测量的一些常见仪器。

示波器示波器是一种通过观察电压随时间变化的图像来显示电信号的仪器。

示波器是电子测量仪器中的核心仪器之一，广泛应用于电视、通信、雷达、医疗和工业仪器等领域。

示波器通常包括CRT显示器、垂直放大器、水平放大器、触发电路、时间基准产生器和采样控制器。

频率计频率计是一种测量电压、电流或其他信号频率的仪器。

它是一种精密的电子测量仪器，适用于生产线和实验室环境。

常见的频率计有直接计数式频率计和间接计数式频率计。

多用表多用表（Multimeter）是用于电气量测量的多功能电子测量仪器。

它能测量直流电压、交流电压、直流电流、交流电流、电阻、电容、频率、电感等电学特性，是电子、电力、通信、自动化等领域中常用的工具。

常见的多用表有模拟式和数字式两种形式。

信号发生器信号发生器是一种电子仪器，用于产生各种形式的电信号，例如正弦波、方波和三角波等。

信号发生器广泛应用于通信、计算机、接收机等领域。

它可以产生用于测试电子设备的标准信号，用于判断设备是否正常工作。

频谱分析仪频谱分析仪是一种用于测量电磁波频率和信号功率的仪器。

它通过将电信号分解成不同的频率成分来显示信号的频谱。

频谱分析仪可以帮助工程师确认无线电发射是否符合意愿，并消除电信噪声干扰等问题。

逻辑分析仪逻辑分析仪是一种用于分析数字信号和逻辑电路的仪器。

它可以帮助用户更容易地查询逻辑电路，检测故障、诊断电路故障、分析嵌入式系统和数字通信协议等方面提供支持。

逻辑分析仪通常用于设计和测试数字逻辑系统。

总结上述介绍的仪器是用于电子测量的常见设备，广泛应用于电子、通信、计算机、自动化等领域。

这些设备都具有高精度、高效率和可靠性等优点，它们对于工程师来说都是必不可少的工具。

由于不同的测量需求，不同设备的优缺点是会有所不同，因此在线选购和使用这些设备时，工程师需要根据自己的需求进行选择。
