船舶高压电力系统概述

船舶电力系统了解船舶电力系统的最新技术和应用案例船舶电力系统：了解船舶电力系统的最新技术和应用案例船舶电力系统是指船舶上用于供电和驱动船舶各项设备的电力系统。

随着技术的不断进步和航行需求的增加，船舶电力系统也在不断更新和创新。

本文将介绍船舶电力系统的最新技术和应用案例，以便更好地了解其发展趋势和未来应用的可能性。

一、船舶电力系统的概述船舶电力系统主要包括发电、配电和用电三个环节。

发电环节通过柴油发电机、涡轮发电机或气体轮机等产生电能，并传输到配电系统。

配电系统将电能分配给各个用电设备，如推进器、船舶测控系统、通信系统、照明设备等。

船舶电力系统的设计要求是稳定可靠、高效节能、安全可控。

二、船舶电力系统的最新技术1. 直流微网技术直流微网技术将可再生能源、能量存储系统和传统发电系统相结合，形成具有自治性和互连性的微网。

船舶作为一个封闭的环境，适合采用直流微网技术，可以提高能源的利用效率，减少二氧化碳排放。

2. 高效配电系统传统的船舶配电系统采用交流电供电方式，存在能量传输损失和线缆过重的问题。

高效配电系统利用电力电子器件，将电能转换为直流电，并通过高压直流输电，降低线损和线缆重量。

3. 智能电网技术智能电网技术可以实现对船舶电力系统的运行状态进行监测和控制，优化能源调度和运行管理。

通过传感器和数据通信技术，实现对船舶各个设备的远程监控和故障诊断。

三、船舶电力系统的应用案例1. 混合动力船舶混合动力船舶将传统船舶动力系统与可再生能源设备相结合，实现节能减排。

以液化天然气（LNG）为主要燃料的混合动力船舶在减少碳排放和空气污染方面具有显著效果。

2. 电动推进系统电动推进系统将电能转换为推进力，比传统的机械推进系统更高效节能。

一些船舶采用电动推进系统，如电动小艇、电动巡航船等，减少了噪音和环境污染。

3. 船舶智能化控制系统船舶智能化控制系统通过传感器和自动控制技术，实现对船舶各个设备的智能控制和优化管理。

船舶高压岸电系统及其CCS检验指南介绍一．背景：有统计数据显示，从2000年至今，美国、比利时、加拿大、德国、瑞典、芬兰、荷兰及中国等国已有约24个港口使用了岸电电源系统，采用岸电技术的船舶达到了100余艘。

不仅如此，随着欧美各国有关船舶在靠港期间废气排放的法规日趋严格，靠港船舶使用岸电系统将成为航运业的一大发展趋势。

国内航运企业和港口也顺应这一趋势，积极参与到岸电项目中。

早在2004年，中海集运“新扬州”号就实现了在靠泊洛杉矶码头时使用AMP岸电系统。

据不完全统计，其境内订造的40艘4250TEU以上集装箱船中，有33艘装备了AMP设备。

在此基础上，中海集运又与上港集团及蛇口集装箱码头携手合作，共同开展船舶岸电技术研发工作。

除中海集运外，招商局集团在积极推广支线船舶岸电技术。

2009年，青岛港招商局码头进行了靠泊船舶的改造，并在其支线船舶上试行了船舶岸电系统。

除青岛港外，招商局集团还在其蛇口集装箱码头采用了岸电技术。

此外，河北远洋集团还和连云港集团积极合作，于2010年研发成功全球首套高压变频数字化船用岸电系统，并安装在1艘在航船舶“中韩之星”和1艘新建船舶“富强中国”上。

另外，神华集团的新建散货船“神华501”轮也配备了高压岸电系统。

船舶采用岸电技术能够实现节能减排，推进绿色航运，是大势所趋。

然而，国内外尚无统一标准一直是目前岸电推广的主要障碍，但随着作为行业标准的IEC/ISO/IEEE 80005‐1已于近期颁布，以及交通部水运科学院也在积极编制岸基设施标准等，将在标准层面上加快岸电在国内的推广步伐。

二．岸电系统介绍1. 岸电技术名称岸电在近些年里有不同的名称，例如Onshore Power Supply (OPS)， Shore‐side electricity， Shore connected electricity supply， Shore power，High Voltage Shore Connection (HVSC), Ship‐to shore，Cold ironing， Alternative Maritime Power (AMP)，都是指采用陆地的电源对靠港船舶供电的技术。

浅析船舶综合电力系统1.引言船舶综合电力系统是船舶动力的发展方向，是造船技术发展史上的又一个革命性的跨越，其主要特点是将推进动力与电站动力合二为一。

该项技术正在逐步成熟、完善。

以美、英、法为代表的发达国家率先引入综合电力系统这一概念，并积极开展研究、试验和应用到船艇。

2.综合电力系统概述综合电力系统的思想基础是降低未来船舶的总成本，优化船舶总体、系统和设备的组成。

其设计理念是突出系统化、集成化和模块化。

在船舶平台上的具体实现途径是将全船所需的能源以电力的形式集中提供，统一调度、分配和管理。

美国海军提出的综合电力系统主要包括发电、配电、电力变换、电力控制、平台负载、推进电机、能量储存等七个模块。

其中，发电模块将其它形式的能量转化为电能，经全船环形电网向各区域配电系统供电；电力控制模块对配电模块实行电能分配和监控；配电模块将电力输送到电力负荷中心，再分配到各用电设备；电力变换模块将一种形式的配电模块转化为另一种形式的配电模块；推进电机模块用于船舶推进；平台负载模块是一个或多个配电模块的用户；能量储存模块用于储存电能，维持整个供电系统的稳定。

采用综合电力系统的船舶与传统船舶比较，具有的主要优势为：便于采用分段和模块化建造，使用维护费用低，经济性好；噪音低，可提高船舶的安静性和舒适性，提高舰艇的战斗力和生命力；调速性能好，控制方便，倒车简便、迅速，提高船舶的机动性；布置灵活、设计方便、可靠性高，可维修性好、生命力强；便于实现自动化，减少船员；适用性强，可广泛采用各种电子设备和先进的推进技术，对于舰艇而言，可以使用诸如激光武器、电磁炮等高能武器。

3.综合电力系统的发展现状近十来年，船舶的电力推进技术已进入应用阶段。

目前，不同类型的船舶，如一些科考船、破冰船以及邮轮采用了电力推进系统。

推进电机采用直流、交流同步电动机或交流感应电动机。

研究报告显示，虽然商船的综合电力推进系统提高了船的建造费用，但其运行和支持费用，及其生命周期里的整个费用却降低了。

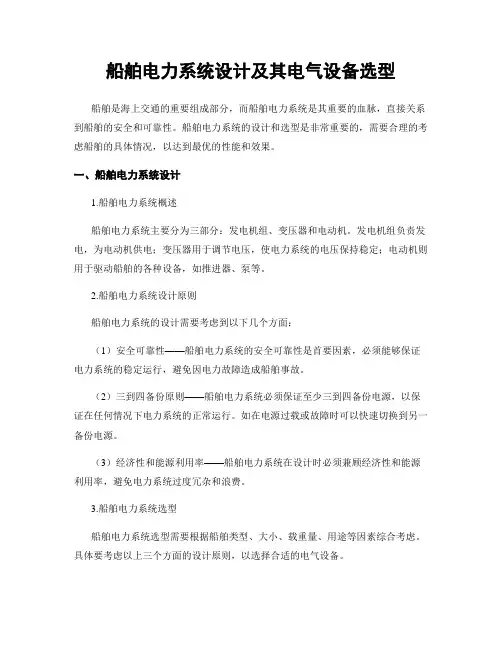

船舶电力系统设计及其电气设备选型船舶是海上交通的重要组成部分，而船舶电力系统是其重要的血脉，直接关系到船舶的安全和可靠性。

船舶电力系统的设计和选型是非常重要的，需要合理的考虑船舶的具体情况，以达到最优的性能和效果。

一、船舶电力系统设计1.船舶电力系统概述船舶电力系统主要分为三部分：发电机组、变压器和电动机。

发电机组负责发电，为电动机供电；变压器用于调节电压，使电力系统的电压保持稳定；电动机则用于驱动船舶的各种设备，如推进器、泵等。

2.船舶电力系统设计原则船舶电力系统的设计需要考虑到以下几个方面：（1）安全可靠性——船舶电力系统的安全可靠性是首要因素，必须能够保证电力系统的稳定运行，避免因电力故障造成船舶事故。

（2）三到四备份原则——船舶电力系统必须保证至少三到四备份电源，以保证在任何情况下电力系统的正常运行。

如在电源过载或故障时可以快速切换到另一备份电源。

（3）经济性和能源利用率——船舶电力系统在设计时必须兼顾经济性和能源利用率，避免电力系统过度冗杂和浪费。

3.船舶电力系统选型船舶电力系统选型需要根据船舶类型、大小、载重量、用途等因素综合考虑。

具体要考虑以上三个方面的设计原则，以选择合适的电气设备。

二、电气设备选型1.船用发电机组船用发电机组的选型应根据船舶的载重情况、所配电路的负荷情况以及设计功率综合考虑。

内燃机发电机是目前应用最广泛的，可以满足不同功率和电压等要求。

2.船用变压器船用变压器在船舶电力系统中起到重要的作用，可以用于调整电压，使得电气设备不因电压过高或过低而出现故障。

选型时需要考虑负荷容量和电压等级。

变压器安装位置应设置在干舱中，并且应有良好的散热系统。

3.船用电动机船用电动机的选型应当根据推进器、泵、风机等设备的功率、转速要求，同时还应考虑电机的效率、功率因数等因素。

根据不同的工况可以选用不同类型的电机，如同步电动机、异步电动机等，以达到最佳效果。

4.船用UPSUPS是船舶电气设备必须配置的设备之一，主要用于保持电力系统稳定、防止电力故障等情况出现时对重要设备提供稳定电源。

一、船舶电力系统的组成船舶电力系统主要是由电源、配电装置、电网与负载四部分组成，其单线图如图1-1所示。

电源∶电源是将机械能、化学能等能源转变成电能的装置。

船上常用的电源装置是柴油发电机组和蓄电池。

配电装置∶配电装置是对电源和负荷进行分配、监视、测量、保护、转换、控制的装置。

配电装置主要可分为主配电板、应急配电板、分配电板(动力、照明)、充放电板等。

电网∶电网是全船电缆电线的总称。

电网是联系发电机、主配电板、分配电板和负荷间的中间环节，是将电源的电能输送到负荷端的媒体。

船舶电网根据其所连接的负荷性质可分为动力电网、照明电网、应急电网、低压电网、弱电电网等。

负荷∶船舶负荷大体可分成舱室机械、甲板机械、船舶照明、通导设备及其它用电设施。

380/220V M C C B 10G 3G 1 M 1 M 2G 2 M 3M 4 E G 380/220V M SB E SB D SBD SBE ISB ISBID SB R SB E D SBT rE T r A C B 1 A C B 2 A C B 3 A C B EM C C B 1 M C C B 2M C C B 3M C C B 4 M C C B 5M C C B 6 M C C B 7 M C C B 8M C C B 9ISW 1 ISW 2M C C B E图1-1 船舶电力系统简图G 1,2,3—主发电机；EG —应急发电机；ACB —发电机主开关；A CB E —应急发电机主开关；MSB —主配电板；ESB —应急配电板；MCCB i —配电开关；M i —电动机；DSB —分配电板；RSB —无线电分配电板；MCCB E —应急配电开关；ISW i —隔离开关；ISB —照明配电板；EISB —应急照明配电板；IDSB —照明分配电板；EDSB —应急分配电板；Tr —照明变压器；ETr —应急照明变压器。

远洋干散货船的高压岸电系统随着环保要求愈加严格，岸电系统正在被越来越多地引入到船舶中。

豁然开朗的是，岸电系统已成为一种深受乘客和船员喜爱的供电方式。

同时，它也是一种环保的解决方案，可以减少城市和港口周围的大气污染和噪声污染。

远洋干散货船是一种主要的船舶类型，本文将着重介绍远洋干散货船的高压岸电系统及其相关知识。

远洋干散货船的高压岸电系统主要是由三个子系统组成。

它们是：电源转换系统、变压器系统以及配电系统。

一般来说，这三个子系统是由不同的供应商提供的，但它们应该是封闭且兼容的。

当一个船舶停泊在港口时，这三个子系统都必须被联通以形成一整套完整的高压岸电系统。

电源转换系统是岸电系统的中枢，将地面电源转换为船舶电源。

这个系统的主要任务是通过收集地面电源的电力，将其转换为能够满足船舶的能量需求的电力，为船舶提供电力。

电源转换系统可以由CSS电源进行驱动，也可以由岸电主变压器直接驱动。

无论哪种方式，目的都是为了将地面电源转换为船舶电源。

变压器系统是电源转换系统的重要组成部分，被用于匹配不同类型的电力系统。

当船舶停泊在港口时，它必须连接到港口的市电系统，而这通常是低电压系统。

变压器系统就是用来将低电压变成船舶需要的高电压的。

这个系统一般由铁心变压器、红外线开关和控制器等组件构成。

配电系统是整个高压岸电系统的末端，将能源分配到船舶系统中的各个地方。

这个系统可以分成两个子系统，一个是高压配电系统，一个是低电压配电系统。

高压配电系统可以将大功率能源分配到船舶的高功率设备中，以满足船舶的能量需求。

低电压配电系统则负责向所有电气设备供电。
