火电电气巡检注意事项及讲解

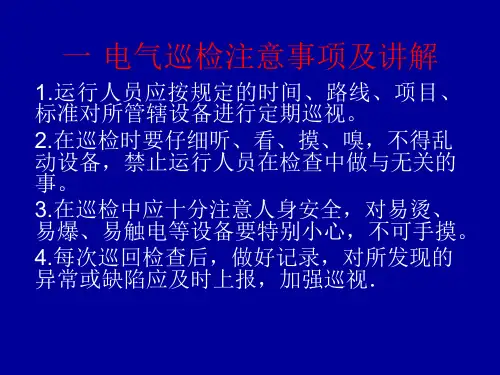

一·电气巡检注意事项及讲解
1.运行人员应按规定的时间、路线、项目、标准对所管辖设备进行定期巡视。
2.在巡检时要仔细听、看、摸、嗅，不得乱动设备，禁止运行人员在检查中做与无关的事。
3.在巡检中应十分注意人身安全，对易烫、易爆、易触电等设备要特别小心，不可手摸。
4.每次巡回检查后，做好记录，对所发现的异常或缺陷应及时上报，加强巡视．二·巡视检查现场路线
中控室→继电保护（电子）间→发电机本体（汽机房8米平台）→发电机上小室（汽机房4.5米平台）→汽机夹层（汽机房4.5米平台）→发电机下小室（汽机0米层）→汽机0米层→高压配电室→低压配电室→引风机变频器室→循环水泵房→锅炉零米层→冷却塔风机→
空压机房及化水间→给料平台及23米电气设备
三·巡视检查设备标准1（继电保护间）\
1.保护装置有无报警和动作信号
2.保护装置所属的熔丝，压板等位置应正确，信号、仪表各参数或电源监视灯应指示正常
3.无过热异味或异声等不正常现象。
4.二次回路连接片位置符合运行方式要求。
5.直流系统绝缘良好、无电液流出、接线异常等现象、防止因直流系统绝缘降低或直流接地造成保护装置误动作。
巡视检查设备标准2（发电机）
1.转动声音正常，机本体无振动和局部发热现象
2.当发电机在额定转速下运转时,其轴承座的振动值(双振幅)不大于0.25mm
3.绕组、铁芯、进出风温度正常。
4.电刷运行情况正常。
5.窥视孔玻璃面完好，密封完好。
6.主副励磁机接线盒附近无异常
7.空冷室不漏风，室内空冷器无漏水、结露现象，地面无杂物，发电机风道无绝缘焦臭味，引出线无放电现象。
8.检查发电机出线及电流互感器无异常发热及变形且无异常气味。
9.检查发电机下小室配电柜内电压互感器电流互感器有无异常，消谐装置、带点显示器及各仪表显示正常
注：正常情况下，电气运行人员应对系统所有相关表计、运行参数进行密切监视，应每小时抄录一次，并应对抄录的数据进行分析，对其正确性负责。
副值班员每小时应准点对发电机本体巡回检查一次，发现异常应立即汇报电气主值和值长，并及时处理
巡视检查设备标准3（互感器）
1.有无放电、电晕及异常噪音
2.有无异常发热，冒烟及焦味。
3.瓷套管或环氧树脂外壳是否完整，有无闪络放电现象。
在最高负荷时，应加强对互感器进行巡查。
4.允许互感器在工作电压或工作电流不超过额定值的10%情况下长期运行。
5.在运行中，电压互感器二次侧不得短路，电流互感器二次侧不得开路
巡视检查设备标准7（高压柜）
1.检查开关状态是否符合实际运行工况
2.检查仪表及保护装置显示正常
3.检查柜内紧固件是否松动、触头有无异常
4.检查柜内有无异常气味，设备变形情况。
5.检查断路器是否干燥、清洁；
6.检查辅助开关触点烧蚀情况。
7.每操作2000次应对机构各部位进行检查，发现松动、润滑不良，及时改正。
8.灭弧室开断短路故障电流20次，
应检查灭弧室的真空度、触头烧损情况，若不合乎要求，则更换灭弧室。
四·基本演练1（低压抽屉开关停送电）
抽屉开关有三种位置“工作”、“试验”、“检修”：
1.送电时，将闭锁开关置于箭头向下竖直位置，将抽屉推进仓内，将闭锁把手至于水平位置，操作开关操作手把合上空开，正常运行时在“工作”位，闭锁把手在水平位置，通过机械闭锁使抽屉固定在仓内，此时可通过操作手把分合闸开关；
2.一些电动机电源抽屉开关有“试验”位，做动作试验操作时，将抽屉至于仓内，将闭锁把手至于箭头指向左下角45℃位置，此时空开断开，操作回路接通，通过DCS或操作就地按钮可进行接触器的动作试验；
3.停电检修时，将开关断开，将闭锁开关置于箭头向下竖直位置，拉出抽屉约10厘米，将闭锁把手置于箭头指向右下角45℃位置，将抽屉向里推至不能推动为止（机械闭锁），此时主回路和操作回路均断开。
五·基本演练（高压开关柜）
基本演练1（1#给水泵312开关停电操作）见附件（1#给水泵312开关停电操作）倒闸操作票
基本演练2（1#给水泵312开关送电操作）见附件（1#给水泵312开关停电操作）倒闸操作票
二·系统正常/特殊运行方式讲解
1.我厂10KV母线为单母线，正常情况下:发电机出线通过出口同期开关 310接在10kv母线上，通过某某线开关302输往厂外变电站、通过320/330开关向厂变供电，经过厂变低压侧开关给400v母线供电
2.特殊情况下:发电机停运，发电机出口开关310断开，厂外变电站通过某某线开关302向我厂10kv母线供电、10kv母线通过320/330开关向厂变供电，经过厂变低压侧开关给400v母线供电，供厂用负荷
3.10kv母线检修情况下：厂变高压侧320、330及低压侧开关均已断开，小车及手车拉至试验位置，应急电源柴油发电机接入400v母线，供检修专用
4.某某线需短时间停电情况下：断开某某线开关302，发电机通过开关 310接在10kv母线上供电、通过320/330开关向厂变供电，经过厂变低压侧开关给400v母线供电，恢复送电时通过某某线同期开关302接入系统
三·电气倒闸操作基本原则
1.送电合闸操作：电源侧隔离开关（刀闸）——负荷侧隔离开关（刀闸）——断路器（开关）
2.停电拉闸操作：断路器（开关）——负荷侧隔离（刀闸）——电源侧隔离开关开关（刀闸）
四·倒闸操作的基本要求
1.停电拉闸操作应按照断路器（开关）－负荷侧隔离刀开关（刀闸）－电源侧隔离开关（刀闸）的顺序依次进行，送电合闸操作应与上述相反的顺序进行。
禁止带负荷拉合隔离开关（刀闸）。
2.开始操作前，
应先在模拟图（或微机防误装置、微机监控装置）上进行核对性模拟预演，无误后，再进行操作。
操作前应先对系统方式、设备名称、编号和位置，操作中应认真执行监护复诵制度（单人操作时也应高声唱票），宜全过程录音。
操作过程中应按操作票填写的顺序逐项操作。
每操作完一步，应检查无误后做一个“√”记号，全部操作完毕后进行复查。
3.监护操作时，操作人在操作过程中不准有任何未经监护人同意的操作行为。
4.操作中发生疑问时，应立即停止操作并向发令人报告。
待发令人再行许可后，方可进行操作。
不准擅自更改操作票，不准随意解除闭锁装置。
5.电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备机械位置指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。
判断时，应有两个以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已操作到位。
以上检查项目应填写在操作票中作为检查项。
6.用绝缘棒拉合隔离开关（刀闸）、高压熔断器或经传动机构拉合断路器（开关）和隔离开关（刀闸），均应戴绝缘手套。
雨天操作室外高压设备时，绝缘棒应有防雨罩，还应穿绝缘靴。
接地网电阻不符合要求的，晴天也应穿绝缘靴。
7.雷电时，一般不进行倒闸操作，禁止在就地进行倒闸操作。
8.单人操作时不得进行登高或登杆操作。
9.在发生人身触电事故时，可以不经许可，即行断开有关设备的电源，但事后应立即报告调度（或设备运行管理单位）和上级部门。
