关于混凝土初凝和终凝
- 格式：doc
- 大小：12.50 KB
- 文档页数：1
No.03002
2011年11月05日

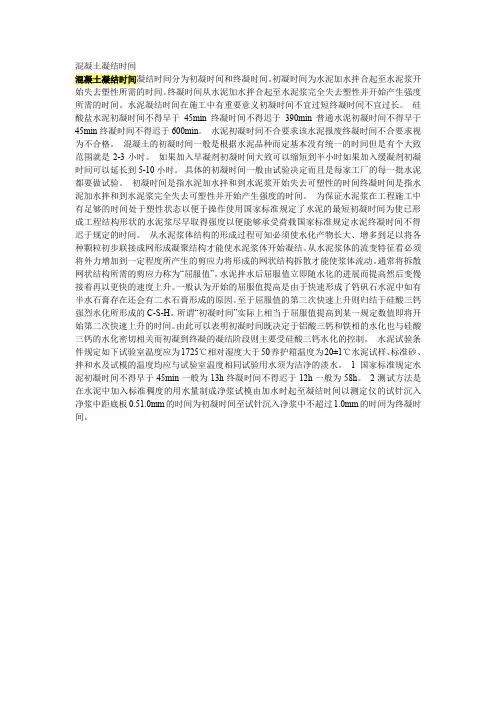

混凝土初凝和终凝
1、凝结时间的话，分成初凝和终凝。
当混凝土刚开始失去塑性叫做初凝，当混凝土完全失去塑性就叫做终凝。
2、对普通水泥而言，初凝不小于45min，终凝不迟于10h。
混凝土也差不多。
现在的混凝土往往都掺有一些混合材和外加剂，会影响正常的凝结时间，尤其是外加剂。
有关凝结时间的混凝土外加剂有混凝剂和速凝剂等等，可以延长或者缩短凝结时间。
3、混凝土强度主要和水灰比及水泥用量有关。
4a、混凝土凝固时间一般称养护时间，以天为单位又称龄期。
混凝土的强度随养护时间的增加而不断增长，呈曲线关系。
14天以前，曲线较陡，14天以后曲线开始变得平缓，28天以后曲线更加平缓。
就是说混凝土随养护时间的延长，强度不断地增长，开始较快，以后则渐缓，大约在2～3年以后，强度才停止增长。
4b、混凝土强度的增长不仅与养护时间有关，还与水泥的品种、养护条件、环境温度有很大的关系。
如使用425号普通硅酸盐水泥配制的混凝土在自然条件下养护，环境温度20℃时，7天可达到设计强度的60%，28天可达到设计强度的95～100%；而在环境温度10℃时7天只能达到设计强度的45%左右，28天也只能达到设计强度的80%左右。
在负温度的条件下，只要混凝土受冻前强度已达到设计强度的30%以上，混凝土的强度也能增长，但增长较慢。
5、水泥从加水拌和后45分钟到1小时，水泥的凝胶开始凝结，这时简称初凝；至拌和后12小时，水泥凝胶的形成大致终了，这段时间称为终凝。
但这时所形成的水泥凝胶还处在软塑状态中，还需要等几小时以后，才能逐渐硬化，变成固体状态。
一般把水泥拌和后由流动状态失去可塑性变为固体状态的这段时间称为“凝结过程”，而把以后逐渐产生强度的时间称为“硬化过程”。
6、水泥浆在初凝之前具有一定的流动性，在这段时间里宜进行运输、浇灌、捣固等工作。
自初凝到终凝以前，它的流动性逐渐消失，如再经振动，则已凝结的胶体还能闭合，但自拌和后6小时（即近于终凝时）至8小时，它已丧失流动性，不具备强度，遇有损伤则不能自行闭合，所以不能承受外力，在这段时间内必须加强养护，保证其强度的稳定发展。
