反力架计算书-附件(修改)

反力架及支撑体系计算书审批人：审核人：编制人：编制单位：编制日期：二0一六年七月一、反力架的结构形式1.1、反力架的结构形式如图一所示。

图一反力架结构图1.2、各部件结构介绍（1）立柱立柱为焊接箱型梁，规格为箱800X600X30X40，材质为Q235-B钢材，具体形式及尺寸见图二。

图二立柱结构图（2）上横梁上横梁为焊接H型钢构件，规格为H800X600X30X40，材质为Q235-B钢材，其结构如图三所示。

（3）下横梁下横梁为焊接H型钢构件，构件规格及材质均同上横梁。

图三上下横梁结构图（4）八字撑八字撑为焊接H型钢构件，规格为H800X300X30X30，材质为Q235-B，八字撑共有4根，中心线长度为2222mm，截面尺寸如图四所示。

图四八字撑接头结构图1.3、反力架支撑结构形式支撑主要有斜撑和直撑两种形式，按照安装位置分为立柱直支撑、立柱斜支撑、下横梁直支撑，上横梁紧贴中隔板。

支撑结构形式如图五所示。

图五支撑结构形式图图六直支撑和斜支撑结构形式图（1）立柱支撑（以右线盾构反力架为例）：线路中心右侧（西侧）可以直接将反力架的支撑固定在标准段与扩大端相接的内衬墙上，线路中心线左侧（东侧）斜支撑；支撑材料均采用直径508mm，壁厚10mm的钢管。

始发井西侧立柱支撑是3根直撑(中心线长度为2200mm)，始发井东侧立柱是2根斜撑(中心线长度分别为6776mm和4152mm，与水平夹角分别为40度和18度)和一根直撑(中心线长度为2200mm)。

（2）上横梁紧贴中隔板。

（3）下横梁支撑：材料均采用直径508mm，壁厚10mm的钢管(2根中心线长度为2200mm的直撑)。

二、反力架受力及支撑条件（1）反力架安装位置：反力架安装在负9环后，距离洞门11400mm, 后支撑位置如下图所示：（2）初始掘进时反力架的受力分析在正式始发掘进时，已经安装好两环负环，采用错缝拼装，因此可以将其看成近似的刚性整体。

当初始掘进时，盾构机所需推力很小，钢管环可视为均匀受力，所产生压应力也呈环状均匀分布。

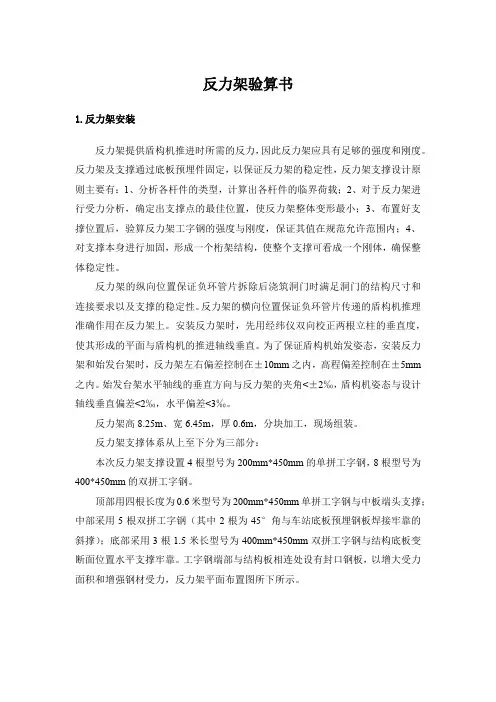

反力架验算书1.反力架安装反力架提供盾构机推进时所需的反力，因此反力架应具有足够的强度和刚度。

反力架及支撑通过底板预埋件固定，以保证反力架的稳定性，反力架支撑设计原则主要有：1、分析各杆件的类型，计算出各杆件的临界荷载；2、对于反力架进行受力分析，确定出支撑点的最佳位置，使反力架整体变形最小；3、布置好支撑位置后，验算反力架工字钢的强度与刚度，保证其值在规范允许范围内；4、对支撑本身进行加固，形成一个桁架结构，使整个支撑可看成一个刚体，确保整体稳定性。

反力架的纵向位置保证负环管片拆除后浇筑洞门时满足洞门的结构尺寸和连接要求以及支撑的稳定性。

反力架的横向位置保证负环管片传递的盾构机推理准确作用在反力架上。

安装反力架时，先用经纬仪双向校正两根立柱的垂直度，使其形成的平面与盾构机的推进轴线垂直。

为了保证盾构机始发姿态，安装反力架和始发台架时，反力架左右偏差控制在±10mm之内，高程偏差控制在±5mm 之内。

始发台架水平轴线的垂直方向与反力架的夹角<±2‰，盾构机姿态与设计轴线垂直偏差<2‰，水平偏差<3‰。

反力架高8.25m、宽6.45m，厚0.6m，分块加工，现场组装。

反力架支撑体系从上至下分为三部分：本次反力架支撑设置4根型号为200mm*450mm的单拼工字钢，8根型号为400*450mm的双拼工字钢。

顶部用四根长度为0.6米型号为200mm*450mm单拼工字钢与中板端头支撑；中部采用5根双拼工字钢（其中2根为45°角与车站底板预埋钢板焊接牢靠的斜撑）；底部采用3根1.5米长型号为400mm*450mm双拼工字钢与结构底板变断面位置水平支撑牢靠。

工字钢端部与结构板相连处设有封口钢板，以增大受力面积和增强钢材受力，反力架平面布置图所下所示。

图5.2-2反力架正立面图2.反力架验算反力架后支撑验算根据盾构机的构造及以往盾构始发的经验结合本工程的实际情况，作用在反力架上的总推力一般在10000KN以内，为了安全起见，本次验算按F max=20000KN 计算，而盾构始发时，反力架受力以中部及下部为主，上方受力较小，总推力分配在反力架上、中、下各部分的比例为：上部比例：10%；中部比例：40%；下部比例：50%；45c工字钢的屈服强度σ=235MPa，设计强度f y=200MPa,每根单拼工字钢的面积为A=9450mm2，所以验算如下：1）整体强度验算=F max/f y=2.0×107/200=1.0×105mm2在该推力下需要的钢管总面积为：A总/A=1.0×105/9450=10.58,即最少需要11根单拼则需要Φ609钢管数量：n=A总工字钢，而本次盾构始发，反力架设置单拼工字钢20根，包括轴向支撑18根（4根长度600mm，14根长度1500mm)，45°斜撑两根(一根长4340mm，一根长8121mm），因此完全满足整体强度要求。

目录一、设计、计算总说明 (1)二、计算、截面优化原则 (1)三、结构计算 (1)3.1 反力架布置形式 (1)3.2力学模型 (2)3.3 荷载取值 (3)3.4力学计算 (3)四、截面承载能力复核 (6)4.1 截面参数计算 (6)五、截面优化分析 (8)六、水平支撑计算 (9)七、螺栓连接强度设计 (10)7.1计算参数确定 (10)7.2 弯矩设计值Mmax和剪力设计值Vmax (10)一、设计、计算总说明该反力架为广州市地铁21号线11标[水西站～长平站]盾构区间右线盾构机始发用。

反力架外作用荷载即盾构机始发的总推力乘以动荷载效应系数加所有不利因素产生的荷载总和，以1600吨水平推力为设计值。

反力架内力计算采用中国建筑科学研究院开发的PKPM2005版钢结构STS 模块为计算工具。

对于螺栓连接、角焊缝连接处的设计，仅仅计算其最大设计弯矩和剪力值，而不作截面形式设计，可根据提供弯矩、剪力设计值来调整截面是否需要做加固处理。

二、计算、截面优化原则1、以偏向于安全性的原则。

所有计算必须满足实际结构受力的情况，必须满足强度、刚度和稳定性的要求。

2、在满足第1项的前提下以更符合经济性指标为修改结构形式、截面参数等的依据。

3、参照以往施工项目的设计经验为指导，借鉴其成熟的结构设计形式，以修改和复核计算为方向进行反力架结构设计。

4、但凡构件连接处除采用螺栓连接外，需要视情况进行必要的角焊缝加固，特殊情况下，可增设支托抗剪、焊钢板抗弯，以保证连接处强度不低于母体强度。

三、结构计算3.1 反力架布置形式由两根立柱和两根横梁以及水平支撑组成。

立柱与横梁采用高强螺栓连接，为加强整体性一般按照以往施工项目的施工经验另需在连接处焊接，故所有节点都为固定连接。

所有连接在设计时必须要求连接处强度不得低于母体强度。

图3-1 反力架平面布置图3.2力学模型如上图所示，反力架为一门式刚架。

立柱计算高度为6630mm，上下各有两个横梁，计算跨度为5700mm。

目录一、工程概况 (1)二、反力架计算 (1)2.1 反力架及支撑体系介绍 (1)2.2 反力架受力分析 (4)2.3 反力架验算 (4)三、始发托架计算 (7)3.1 始发托架介绍 (7)3.2 始发托架受力验算 (8)盾构始发托架、反力架计算书一、工程概况本标段包括2站2区间，分别是云梦站、大板站、云梦站～长发站区间、长发站～大板站区间，区间采用盾构法施工。

云梦站～长发站区间，盾构从云梦站始发，沿凤凰大道地下敷设，向东沿陕鼓大道到达长发站小里程端接收。

区间左线隧道长1050.213m，右线隧道长1043.206m；线路平面有二处曲线，曲线半径为1200/450m，洞顶覆土5.4～17.2m，线间距13～15.5m，最大纵坡为14.818‰。

长发站～大板站区间，盾构从长发站和站后暗挖隧道空推通过后，在暗挖隧道端头和车站大里程端二次始发，沿陕鼓大道地下向东行进后，转向东南方向沿迎宾大道地下进行，到达大板站小里程端接收吊出。

区间左线隧道长637.377m，右线隧道长858.852m，区间含一处平曲线，曲线半径为450m，洞顶覆土6.3～13.2m，左右线间距为15～15.6m，线路纵坡为V形坡，最大坡度为22‰。

二、反力架计算2.1 反力架及支撑体系介绍盾构机在始发掘进时，必须借助外置反力架来提供盾构在始发过程中及前阶段的顶进推力。

反力架的结构设计按照安全、适用、经济的原则，其材料的选定是根据盾构机各种设定参数计算出来总的推力并充分考虑了盾构施工现场的实际情况。

反力架采用20mm和30mm厚钢板制作，进行盾构反力架形式的设计时，是以盾构的最大推力及盾构工作井轴线与隧道设计轴线的关系为设计依据。

图2-1-1 反力架钢负环设计图图2-1-2 反力架组装立体示意图反力架设计如图2-1-3、2-1-4所示。

图2-1-3 云梦站反力架设计图图2-1-4 长发暗挖隧道反力架设计图支撑系统由钢反力架、斜撑及负环管片临时衬砌组成。
