浅议分布式发电对电力系统继电保护的影响

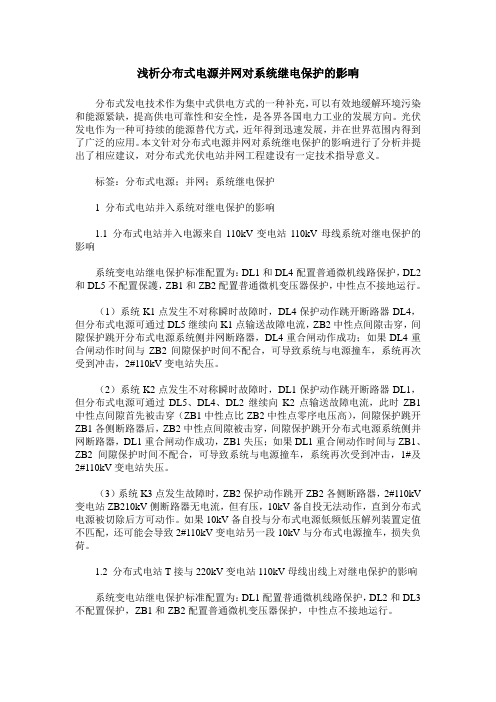

浅析分布式电源并网对系统继电保护的影响分布式发电技术作为集中式供电方式的一种补充，可以有效地缓解环境污染和能源紧缺，提高供电可靠性和安全性，是各界各国电力工业的发展方向。

光伏发电作为一种可持续的能源替代方式，近年得到迅速发展，并在世界范围内得到了广泛的应用。

本文针对分布式电源并网对系统继电保护的影响进行了分析并提出了相应建议，对分布式光伏电站并网工程建设有一定技术指导意义。

标签：分布式电源；并网；系统继电保护1 分布式电站并入系统对继电保护的影响1.1 分布式电站并入电源来自110kV变电站110kV母线系统对继电保护的影响系统变电站继电保护标准配置为：DL1和DL4配置普通微机线路保护，DL2和DL5不配置保護，ZB1和ZB2配置普通微机变压器保护，中性点不接地运行。

（1）系统K1点发生不对称瞬时故障时，DL4保护动作跳开断路器DL4，但分布式电源可通过DL5继续向K1点输送故障电流，ZB2中性点间隙击穿，间隙保护跳开分布式电源系统侧并网断路器，DL4重合闸动作成功；如果DL4重合闸动作时间与ZB2间隙保护时间不配合，可导致系统与电源撞车，系统再次受到冲击，2#110kV变电站失压。

（2）系统K2点发生不对称瞬时故障时，DL1保护动作跳开断路器DL1，但分布式电源可通过DL5、DL4、DL2继续向K2点输送故障电流，此时ZB1中性点间隙首先被击穿（ZB1中性点比ZB2中性点零序电压高），间隙保护跳开ZB1各侧断路器后，ZB2中性点间隙被击穿，间隙保护跳开分布式电源系统侧并网断路器，DL1重合闸动作成功，ZB1失压；如果DL1重合闸动作时间与ZB1、ZB2间隙保护时间不配合，可导致系统与电源撞车，系统再次受到冲击，1#及2#110kV变电站失压。

（3）系统K3点发生故障时，ZB2保护动作跳开ZB2各侧断路器，2#110kV 变电站ZB210kV侧断路器无电流，但有压，10kV备自投无法动作，直到分布式电源被切除后方可动作。

分布式发电对配电网继电保护的影响摘要：“碳达峰、碳中和”是我国政府对世界的庄严承诺。

预计到2050年，我国70%的电量将来自风光发电。

2020年我国新能源新增装机1.2亿kW，预计到“十四五”期间仍将以每年新增1.3亿kW的速度发展。

分布式发电（DistributedGenerations，DGs）的容量一般在几十千瓦到数兆瓦之间，以接入35kV及更低电压等级配电网为主。

“十四五”期间，山东规划了500万kW城镇光伏发电、1000万kW乡村分布式光伏发电和50万kW分散式风力发电项目。

分布式发电因其一次能源的不确定性具有显著的波动性和间歇性。

多能互补的区域能源系统成为进一步扩大新能源发电规模同时稳定电网潮流的有效形式。

在此背景下，不同形式的DGs对配电网影响越来越显著，为了有效规划电源分布，研究和开发含不同类型DGs的新的配网潮流算法尤为重要。

基于此，本篇文章对分布式发电对配电网继电保护的影响进行研究，以供参考。

关键词:分布式发电系统；光伏发电系统；碳减排引言尽管中国的电力比较复杂，如火电、水电、风能、核能等。

每种发电模式都有其局限性和弊端分布式发电的重要性及其在电力效率、运输和发电方面的好处也引起了电力供应商的更多关注。

因此，必须对分布式发电进行详细分析，并充分了解使用规则，以避免任何影响。

充分发挥保护效益，促进我国电力行业安全稳定运行，促进电力行业可持续发展。

1分布式发电对配电网继电保护的影响将主电源连接到配电装置时，母线和连接到主电源的分布式电源之间的双向电源发生，从而影响配电网的主电源保护。

由于继电保护装置方向的带宽相对较低，如果电流达不到相应的标准值，很容易导致继电保护装置故障，如主电源、母线等。

继电保护可消除由于连接到分布式电源的主电源线出现故障而引起的故障，但配电还可为以后的分布式电源故障提供故障电流，因此，主电源保护仅测量电源，而且在以下情况下同时传输的感应系统电源、电源和电流会影响主电源线路的上下继电器，从而提供额外的电气保护。

浅谈分布式发电对配电网继电保护的影响随着新能源技术的进步以及优惠政策的出台，分布式发电设备的应用越来越广泛。

分布式发电让大自然中源源不断的风能、光能、水能、生物质能等可再生能源转化为安全清洁高效的电能，降低了对总量不断减少中的传统石化能源的依赖。

分布式发电的接入点分布于配电网的各个节点，文章通过分布式发电对配网主馈线和分支路线的影响进行分析，主要阐述了分布式发电对配电网继电保护的影响，并提出了相应的解决方案。

标签：分布式发电；配电网；继电保护分布式发电是一种可靠、实用的发电单元，发电功率从千瓦级到兆瓦级，是设置在用电用户周围的便捷式发电装置。

目前，分散的电力能源接入配电网的数量正大规模增长。

但是随着分布式电源的不断增加，对于配电网继电保护的影响也在不断的增加，因此，电力企业应加强分布式电源安全接入的管理，将分布式发电对配电网继电保护的影响降到最低，在充分发挥分布式发电的价值和优势的同时，保障电网安全稳定，保障电能质量和供电可靠性。

1 分布式发电的特点1.1 分布式发电的定义传统的发电形式，是将所有的电能进行集中式的管理和分配，如今的分布式发电通常采用天然的能源，发电容量较小，接入电压等级10kV（20kV）及以下，设置在用户的周围进行分散式的发电。

其本身的继电保护装置采用自动化的保护方式，阻止高于标准值的电流通过，防止其产生故障。

分布式发电不仅安全实用，同时也符合了国家节能减排环保的发展策略，利用所有的能源进行发电，由强大的电网进行电能分配，多余的电能也不会被浪费，不断提高总体的能效。

1.2 分布式发电的特点分布式发电设备是分散接入到配电网系统中的，不同于原有的电源点集中的电能管理方式，同时分布式电源对于配电网的等级有一定要求，常常被接入到中压的配电网中，将电能能源及时、准确、高效率分配到用户；但是配电网中的继电保护系统，缺乏电流方向识别、分析、评估、过载性能以及供电恢复等能力，所以保护可靠工作受到抑制。

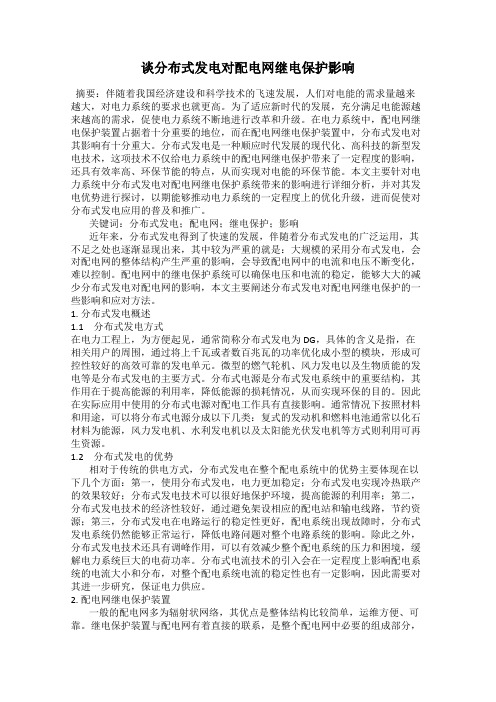

谈分布式发电对配电网继电保护影响摘要：伴随着我国经济建设和科学技术的飞速发展，人们对电能的需求量越来越大，对电力系统的要求也就更高。

为了适应新时代的发展，充分满足电能源越来越高的需求，促使电力系统不断地进行改革和升级。

在电力系统中，配电网继电保护装置占据着十分重要的地位，而在配电网继电保护装置中，分布式发电对其影响有十分重大。

分布式发电是一种顺应时代发展的现代化、高科技的新型发电技术，这项技术不仅给电力系统中的配电网继电保护带来了一定程度的影响，还具有效率高、环保节能的特点，从而实现对电能的环保节能。

本文主要针对电力系统中分布式发电对配电网继电保护系统带来的影响进行详细分析，并对其发电优势进行探讨，以期能够推动电力系统的一定程度上的优化升级，进而促使对分布式发电应用的普及和推广。

关键词：分布式发电；配电网；继电保护；影响近年来，分布式发电得到了快速的发展，伴随着分布式发电的广泛运用，其不足之处也逐渐显现出来，其中较为严重的就是：大规模的采用分布式发电，会对配电网的整体结构产生严重的影响，会导致配电网中的电流和电压不断变化，难以控制。

配电网中的继电保护系统可以确保电压和电流的稳定，能够大大的减少分布式发电对配电网的影响，本文主要阐述分布式发电对配电网继电保护的一些影响和应对方法。

1. 分布式发电概述1.1分布式发电方式在电力工程上，为方便起见，通常简称分布式发电为 DG，具体的含义是指，在相关用户的周围，通过将上千瓦或者数百兆瓦的功率优化成小型的模块，形成可控性较好的高效可靠的发电单元。

微型的燃气轮机、风力发电以及生物质能的发电等是分布式发电的主要方式。

分布式电源是分布式发电系统中的重要结构，其作用在于提高能源的利用率，降低能源的损耗情况，从而实现环保的目的。

因此在实际应用中使用的分布式电源对配电工作具有直接影响。

通常情况下按照材料和用途，可以将分布式电源分成以下几类：复式的发动机和燃料电池通常以化石材料为能源，风力发电机、水利发电机以及太阳能光伏发电机等方式则利用可再生资源。

分布式发电对配电网继电保护的影响文章在简要概括分布式发电基本概念的基础之上，重点研究了分布式发电对配电网继电保护的影响情况，望能够引起各方工作人员的特别关注与重视。

标签：分布式发电；配电网；继电保护；影响常规意义上的配电网结构具有单电源放射状的特点，而在配电网引入分布式发电后，原有的放射性无源网络发生了明显的改变，形成一类含有中小型电源的有缘网络。

除此以外，配电网潮流也不再单向的面向变电站母线流向各个负荷。

受以上因素的影响，致使分布式发电也对配电网原有的继电保护定值、继电保护机理产生了相当深入的变化。

1 分布式发电概述在现代科学技术的快速发展作用之下，电力行业相关的发电、输电、配电技术均得到了相当长足的发展与进步，大规模电站的建设工作备受各方关注。

同时，在电能的生产、输送、以及分配等哥哥环节当中，也开始呈现出了集中性、长距离性、以及大规模性的发展趋势。

如何在确保各个环节作业质量的基础之上，合理降低能源消耗，节约投入资金，提高店里系统的动作可靠性以及灵活性，这一问题值得引起各方人员的关注与重视。

分布式发电作为一种直接在配电网或者是负荷中心周边配置发电设施的特殊发电模式，具有相当显著的综合性优势。

结合实践经验来看，分布式发电包括了可能灵活设置在用户周边区域内的发电设施，且具有相当突出的适应性优势，对于发电设施的发电形式、发电规模、一次能源类型均无特殊的要求，故而具有相当确切的实用性优势。

2 分布式发电对配电网继电保护的影响①分布式发电对配电网零序电流保护的影响。

相关研究中认为，在配电网接入分布式电源以外，其运行结构为单电源辐射形态。

并网变电站中，绕组变压器所对应的中心点大多是通过电阻接地或者是直接接地的方式运行。

与此同时，一般情况下的中性点零序电流保护不作运行投入处理，其目的在于提高整个配电网运行线路首端零序保护的灵敏性水平。

而从分布式发电的条件下来说，在配电网母线线路接入分布式电源之后，在最大运行方式的假设条件下，变压器高压侧所对应的中性点必须投入零序过流保护，其目的在于避免高压侧线路在接地过程当中产生较大的过电压，或对线路运行产生不良影响。

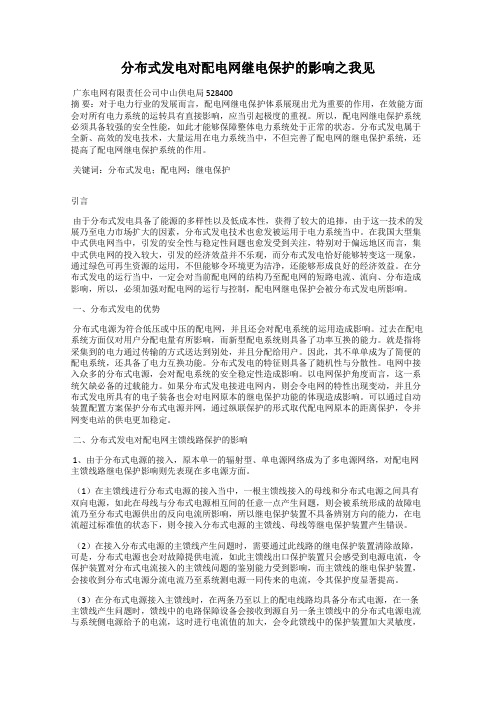

分布式发电对配电网继电保护的影响之我见广东电网有限责任公司中山供电局 528400摘要：对于电力行业的发展而言，配电网继电保护体系展现出尤为重要的作用，在效能方面会对所有电力系统的运转具有直接影响，应当引起极度的重视。

所以，配电网继电保护系统必须具备较强的安全性能，如此才能够保障整体电力系统处于正常的状态。

分布式发电属于全新、高效的发电技术，大量运用在电力系统当中，不但完善了配电网的继电保护系统，还提高了配电网继电保护系统的作用。

关键词：分布式发电；配电网；继电保护引言由于分布式发电具备了能源的多样性以及低成本性，获得了较大的追捧，由于这一技术的发展乃至电力市场扩大的因素，分布式发电技术也愈发被运用于电力系统当中。

在我国大型集中式供电网当中，引发的安全性与稳定性问题也愈发受到关注，特别对于偏远地区而言，集中式供电网的投入较大，引发的经济效益并不乐观，而分布式发电恰好能够转变这一现象，通过绿色可再生资源的运用，不但能够令环境更为洁净，还能够形成良好的经济效益。

在分布式发电的运行当中，一定会对当前配电网的结构乃至配电网的短路电流、流向、分布造成影响，所以，必须加强对配电网的运行与控制，配电网继电保护会被分布式发电所影响。

一、分布式发电的优势分布式电源为符合低压或中压的配电网，并且还会对配电系统的运用造成影响。

过去在配电系统方面仅对用户分配电量有所影响，而新型配电系统则具备了功率互换的能力。

就是指将采集到的电力通过传输的方式送达到别处，并且分配给用户。

因此，其不单单成为了简便的配电系统，还具备了电力互换功能。

分布式发电的特征则具备了随机性与分散性。

电网中接入众多的分布式电源，会对配电系统的安全稳定性造成影响。

以电网保护角度而言，这一系统欠缺必备的过载能力。

如果分布式发电接进电网内，则会令电网的特性出现变动，并且分布式发电所具有的电子装备也会对电网原本的继电保护功能的体现造成影响。

可以通过自动装置配置方案保护分布式电源并网，通过纵联保护的形式取代配电网原本的距离保护，令并网变电站的供电更加稳定。

分布式发电对配电网继电保护及自动化的影响摘要：不仅要保证供电网的正常运行，还要适应电网对发展的需求。

在今后的发展中，科学技术将不断发展，所以对继电网的保护技术也会随之逐渐完善并且全面，他们会给人们的生活带来越来越大的经济效益。

关键词：分布式发电；配电网；继电保护作为一种可再生的能源，分布式发电的应用对我国这种发展中国家显得十分重要。

分布式发电具有环保和高效的特性，是我国目前性能最好的一种新兴发电技术。

随着电力系统的飞速发展，分布式发电在世界中的应用越来越广泛，想要充分发挥分布式发电的优势，就要充分了解这项技术。

本文就分布式发电的一些问题进行一些分析，并提出一些简单的建议。

1、分布式发电的作用分布式电源以微电网形式接入各电网中，并且使得其能够合理的并入电网运行中，这是发挥分布式发电效能的主要途径。

分布式发电可以有效、合理的配置在复合区，以起到保障电网稳定性、降低电网传输损耗、改善电网负荷功率和电压因数、提高电网可靠性和增加电网运行效率的作用。

可以说分布式发电是目前电网机电保护系统影响最大的因素，对电网系统的布置和电力资源优势和能源配置起到重要作用。

2、分布式发电的优点特性2.1分布式发电的安全可靠性不同于传统的发电系统，分布式发电系统的各个发电点都是相互独立的，出现大规模的停电事故的时候，用户可以根据自身情况对发电的各个部分进行自主的控制。

当出现不可预知的情况时，分布式发电可以继续供电，很大程度上弥补了集中供电在供电稳定性上的缺陷，同时能配合集中供电的方式，强化发电系统的稳定性和可靠性。

2.2满足多种需求的简便系统分布式发电的系统是一种相对独立的系统，以微网的形式接入电网。

这种独立性使分布式发电可以满足不同人们的多种需求，参与运行的系统比较少，便于操作，在一些较为重要的场合、庆典等，如可以提供一些可移动的分布式发电装置便可以实现自主操控。

2.3较高的环保性能在如今的世界中，环保和能源问题一直都是无法回避的问题。

分布式发电对配电网继电保护的影响摘要：分布式发电是一种环保性质的发电技术，随着我国自然资源的日益竞争，分布式发电系统会在社会生活中具有广泛的应用市场价值。

但是分布式发电系统的接入改变了配电网故障电流的大小以及分布等，对配电网继电保护造成一定的影响。

关键词：分布式发电配电网保护0 引言随着我国自然环境污染的日益严重，大力发展分布式发电技术成为当前世界电力技术发展的主要趋势。

分布式发电技术就是为了满足一些特定用户的需求，支持原有配电网运行而设计安装在用户或者附近的小型发电机。

由于分布式发电的容量比较小，其在介入配电网系统后会改变配电网的电量大小以及分布等情况，而配电网继电保护装置是保护配电网安全运行的设备，如果改变配电网电量大小等必然会对配电网继电保护装置产生一定的影响。

1 分布式发电的概述根据用户的不同需求，分布式发电的运行方式主要包括：一是独立运行。

由于在特定环境下，用户的使用电量相对较小，因此为避免连接大电网而产生的高额经济费用，用户就将分布式发电作为独立的电力供应源；二是备用运行。

备用运行主要应用于一些特殊的场所，比如医院、商场等机构，它是在用户发送停电的情况而作为应用的，具有应急性质；三是与大系统并网运行。

随着我国用电负荷的紧张，尤其是在夏季几乎每个省份都会出现电力用电不足情况，造成电压的不稳，因此通过分布式发电并入大系统电网中可以弥补当地负荷电力。

2 分布式发电对配电网保护的影响分布式发电与电力系统实现并网之后，其会对电力系统的电量以及分布等产生一定的影响，同时由于分布式发电系统本身所产生的故障也会影响配电网继电保护，其主要表现在以下几个方面：2.1 分布式发电对三段式电流保护的影响三段式电流是传统配电网中较为常用的一种电流配置保护装置，而分布式发电在接入配电系统后会改变原有的结构，比如在发生故障时，由于分布式发电增加电流流量的作用，导致流经故障点的故障电流增大，给电力系统的运行造成影响，因此分布式发电对三段式电力保护的影响主要体现为：一是影响电路保护动作的敏感度。

浅谈分布式发电对配电网继电保护及自动化的影响吴胜辉摘要：随着我国社会经济的不断发展，电力电网的建设也发生了翻天覆地的变化，各行各业对于电力的需求越来越大，传统电网已经不能满足人们的使用需求了。

随着许多分布式发电的并网运行，对我国电网电路的影响极其深远，尤其是对配电网的继电保护方面带来的影响更是引起了多方面专家的注意，本文主要探究分布式发电对配电网中电网网络结构以及配电网中断路电流的大小的监控，进而对配电网继电保护以及自动化的影响作出研究。

关键词：电力系统；分布式发电；继电保护；配网自动化随着我国社会经济的快速发展，对电力的需求量越来越大，人类生活越来越依赖电力。

电力是当今人类社会发展的主要能源，在人们生活生活中占有很重要的地位，生活中的各个方面都需要依靠电能来维持，发挥着重要的社会作用，一旦停电，家用电器和其他机械设备都不能用，我们的整个社会都会陷入瘫痪，因此保障电力系统的稳定性具有至关重要的位置。

当前社会的用电量越来越大，供电的难度也越来越大，由于传统供电系统的众多弊端，旧的供电模式已经无法满足日益发达的电力需求，分布式发电的普及可以在很大程度上解决当前的电力配置问题，为我国的电网建设作出巨大的贡献，分布式发电对配电网继电保护的影响十分的大，对我国的继电保护技术提出了更大的要求，因此继电保护技术需要不断的提高技术的硬性指标，对电路中可能产生的危害要及时的作出应对，在可能产生的自动化问题也要及时的解决好，处理好分布式发电带来的诸多影响，只有这样才能实现电网建设的不断进步，满足人民群众日益提升的用电需求。

一、分布式发电建设的必要性电力是社会文明的产物，是科学进步的基础，也是经济发展的重要催化剂，没有电力的存在，基本工业的发展也就不复存在，人们的社会将会陷入瘫痪，不仅仅是繁华的大都市会停滞不前，就算是远在深山的偏远地区其影响也是非常明显的。

因此有必要大力推行电力体制改革，促进电力市场的良性竞争，激发电力系统的活力，以给客户提供高质量的电力为目标，以实现电网规划过程中可以采用到最科学最合理的最佳方案。

论述分布式发电对配电网继电保护及自动化的影响摘要：近年来，随着我国社会经济和科学技术的不断发展进步，社会和人民对供电质量和安全提出了越来越高的要求，电网的一些供电系统早已不能满足社会发展的实际需要，分布式发电应运而生。

分布式发电可以合理有效地用于各种分散的电源，使其充分发挥作用价值。

同时，分布式发电具有效率高、可靠性高、经济环保等优点，对配电网的继电保护和自动化有一定的影响。

鉴于此，本文主要阐述分布式发电对配电网继电保护和自动化的影响。

关键词：分布式发电；配电网；继电保护；自动化1分布式发电的优势1.1安全性和可靠性强分布式发电系统作为一种新型的供电系统，相对独立，分布在用户周围。

每个用户可以根据自己的实际需要独立控制和使用，避免大规模停电。

除此之外，当一些突发灾难发生时，分布式发电系统可以代替集中式供电系统，继续向用户供电。

可以看出，分布式发电可以在一定程度上有效缓解大电网在安全性和可靠性方面的不足，为集中式供电模式提供相应的支持，保证供电系统正常有序运行，为用户提供安全可靠的用电。

1.2环保优势近年来，随着社会经济的不断发展，我国能源短缺问题越来越严重，尤其是大型电网的发电行业。

分布式发电主要利用太阳能、风能、生物质能等多种新能源发电，可以有效缓解能源短缺问题，减少环境污染，维护生态平衡。

同时，分布式发电可以有效监控区域内的供电质量和性能，尽可能避免资源的过度浪费。

特别是在输配电方面，不需要建设一些配电站，不仅可以有效降低损耗，还可以降低输配电成本和土地工程、安装工程的经济成本。

分布式发电系统是经济发展水平低的落后农村、山村和中小城市供电需求的最佳选择。

1.3满足各种不同的电源需求由于分布式发电系统的独立性，分布式发电设备本身具有很强的主动性，可以满足不同人群对供电的各种要求和标准。

比如对于一些重要的节日或者集会场所，可以使用移动分布式发电车等一些分布式发电设备进行供电。

1.4分布式供电系统相对简单分布式发电系统是一个相对独立的供电系统，主要以微电网的形式接入大电网。
