摩托车电器系统原理简介摩托车电器系统原理简介一、摩托车电器系统简述摩托车电器系统通常由以下几个部分组成：电源系统、点火系统、信号系统、照明系统、电启动系统、防盗系统等。
二、摩托车电器系统的特点1、摩托车电器系统一般采用12V直流电为电源，但是有的摩托车的照明系统和点火系统采用交流电。
2、电源设备与用电设备并联连接，而开关则串联在二者之间，各用电设备互不干扰。
3、摩托车电路普遍采用负极搭铁（接地）。
4、在电路中的连接导线均采用规定颜色，根据这一特点可以比较方便地查找电路连接的故障。
5、在电路的连接中广泛采用插接器，在保养和检修时可以方便地断开或恢复电路的连接。
三、电源系统电源系统的作用是给摩托车用电设备提供电能。
一般由蓄电池、磁电机、电压调节器、熔断器及点火开关等组成。
㈠蓄电池1、蓄电池的作用①用作电源，当发电机供电不足时给用电设备供电；②储存能量，将发电机的电能转化为蓄电池的化学能储存起来，用作在发电机供电不足时的补充；③稳定电源系统的电压，发动机转速急剧波动时，发电机的电压波动也较大，蓄电池可以通过充电和放电吸收这种波动，稳定系统的电压。
2、蓄电池的分类蓄电池按结构可分为开放型、密封型和干荷型。
①开放型蓄电池又称普通铅酸蓄电池，这种蓄电池需经常检查液面高度，加注蒸馏水，定期从车上拆下进行充电等。
②密封型蓄电池又称免维护蓄电池，在摩托车上合理使用过程中不需添加蒸馏水，接线柱腐蚀较轻，蓄电池自行放电较少，在车上使用或储存时不需要进行补充充电。
③干荷型蓄电池又称干电瓶，其极板在干燥状态下能够长期保存电荷，在规定的保存期内（两年）如需使用，只要灌入符合规定的电解液，搁置15分钟，调整液面高度至规定值，不必进行初次充电即可使用。
3、蓄电池的容量蓄电池的容量是表示蓄电池储存电能多少的参数。
当蓄电池充足电时，以一定的电流连续放电，从放电开始到端电压降低到10.5V为止，放电电流与放电时间的乘积为容量，其单位为Ah。
大阳摩托车电路原理及维修要点摩托车电器系统一般按其功用分为：电起动系统、信号系统、照明系统、电源系统、点火系统、等几部分，上述系统是相互关联的，下面分别介绍每个系统的电路原理：1、电起动系统：电器件包括蓄电池、起动电机、起动继电器、起动开关及其它相关电器件。
大阳系列直梁车、弯梁车、踏板车，电起动系统大同小异，主要区别在于弯梁车各档位直接起动（发动机有超越离合器）、直梁车有带档起动（空档正常起动、其他档位按离合器起动）及踏板车的无级变速功能（按刹车起动）。

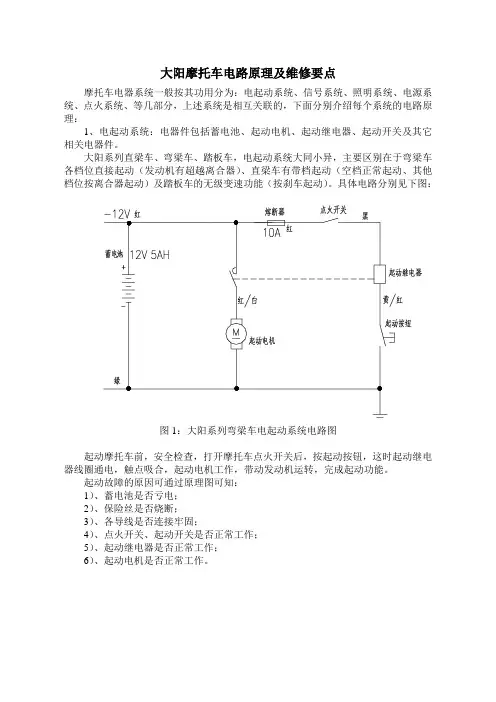

具体电路分别见下图：图1：大阳系列弯梁车电起动系统电路图起动摩托车前，安全检查，打开摩托车点火开关后，按起动按钮，这时起动继电器线圈通电，触点吸合，起动电机工作，带动发动机运转，完成起动功能。
起动故障的原因可通过原理图可知：1）、蓄电池是否亏电；2）、保险丝是否烧断；3）、各导线是否连接牢固；4）、点火开关、起动开关是否正常工作；5）、起动继电器是否正常工作；6）、起动电机是否正常工作。
图2：大阳系列直梁车电起动系统电路图直梁车电起动系统中的二极管作用是：防止带档起动时，离合器开关接通，空档灯常亮。
发生故障的原因比前面多一种：二极管是否失效或接反。
图3：DY50T、DY100T、DY125T踏板车电起动系统电路图图4：DY150T踏板车电起动系统电路图踏板车电起动系统中串入刹车开关是为防止起动时（油门大）摩托车前冲，原理与故障同上。
DY150T踏板车只有在紧急熄火开关接通，电路才能工作。
2、信号系统：摩托车信号系统电器件包括蓄电池、点火开关、转向开关、闪光继电器、前后转向灯、转向指示灯、喇叭、喇叭按纽、刹车灯、刹车开关、油位表、油位传感器、档位指示灯及档位开关。
信号系统电路也可分为：转向、喇叭、刹车、油位指示及档位指示等支路。
各类摩托车信号系统基本相似，仅仅是踏板车无档位指示功能（有些摩托车带电压指示功能或来电显示功能），原理见下图：油位传感器有两线式和三线式，当油位发生变化时，传感器电阻值变化，油位表指示值随之变化。
