1.1.2 电流和电压的参考方向
电流和电压的正方向： 实际正方向：
物理量 电流I 电动势E 电压U
实际正方向 假设正方向
物理中对电量规定的方向。
正方向 正电荷移动的方向 单位 A, kA, mA, A V, kV, mV, V V, kV, mV, V
6
电源驱动正电荷的方向
低电位 高电位 电位降落的方向
di dt
0
u 0
29
所以,在直流电路中电感相当于短路.
电感的储能
u L
di
dt 电感是一种储能元件, 储存的磁场能量为：
WL
t 0
uidt WL
i 0
Lidi
2
1 2
Li
2
1 2
Li
？
电感中的电流是直流时, 储 存的磁场能量是否为0？
否！W L
1 2
LI
2
30
5.电容 C
C
q = Cu
du dt
直流电 路中， 电容两 端的电 压是否 为0？
i
dq dt
C
i C
du
dt 1 u idt C
当u
U (直流) 时,
du dt
0
i0
33
所以,在直流电路中电容相当于开路。
电容的储能
i C
du dt
电容是一种储能元件, 储存的电场能量为：
WC
t 0
11
例2 假设: I R 与 UR 的方向一致
a
IR UR
（关联参考方向）
b
U R = I R· R
假设: I R 与 UR 的方向相反 a IR UR b

流
一、电流的基本概念 电路中电荷沿着导体的定向运动形成电流，习惯上，人们把正电荷流动的 方向规定为电流的方向。大小与方向都不随时间变化的电流称为稳恒电流，又 称直流电流，用符号“I‖表示；大小与方向都随时间变化的电流，称为交流电流， 用符号“i‖表示。讨论一般电流时可用符号i表示。电流的大小等于在单位时间 内通过导体横截面的电量，称为电流强度(简称电流)。 二、直流电流和交流电流 如果电流的大小及方向都不随时间变化，即在单位时间内通过导体横截面 的电量相等，则称之为稳恒电流或恒定电流，简称为直流(Direct Current)， 记为DC或dc。直流电流要用大写字母I表示。对于直流电流，在任一瞬间t通过 电路的电荷［量］q都不变，其电流为： q
第三节 电压
图1-5 电压的参考方向与实际方向的关系
3.关联参考方向 对于一个元件来说，如果电流的参考方向是从电压的“+‖极性流入、 从电压的“-‖极性流出，则称它们的电压和电流参考方向为关联参考 方向，否则，称为非关联参考方向。 二、直流电压与交流电压 如果电压的大小及方向都不随时间变化，则称之为稳恒电压或恒定 电压，简称为直流电压，用大写字母U表示。 如果电压的大小及方向随时间变化，则称为变动电压。对电路分析 来说，一种最为重要的变动电压是正弦交流电压(简称交流电压)，其 大小及方向均随时间按正弦规律作周期性变化。交流电压的瞬时值要 用小写字母u或u(t)表示。
第一节 电路的基本结构和电路模型
2.电路模型 突出实际电路元件的主要电磁性能，忽略次要因素的元件叫理想电路元件。 电路模型中通常遵守以下几点： （1)在一定条件下对实际器件加以理想化，只考虑其中起主要作用的某些 电磁现象。 （2)理想电路元件是一种理想化的模型，简称为电路元件。电阻元件是一 种只表示消耗电能的元件; 电感元件是表示其周围空间存在着磁场而可以储 存磁场能量的元件; 电容元件是表示其周围空间存在着电场而可以储存电场 能量的元件。 （3)具有两个引出端的元件，称为二端元件;具有两个以上引出端的元件， 称为多端元件。 3.电路图 在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情 况的图。为了简便，通常不画实物图，而用国家统一规定的符号来代表电路 中的各种元件。常见的理想元件及符号如表1-1所示。用统一规定的图形符号 画出的电路模型图称为电路图。图1-1即为一电路图。 4.电路的作用 (1)实现能量转换和电能传输及分配。 (2)信号处理和传递。 表1-1见书上3页

第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。

电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。

2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量的电路中。

（3）电流必须从电流表的正端流入负端流出。

（4）选择合适的量程。

五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。

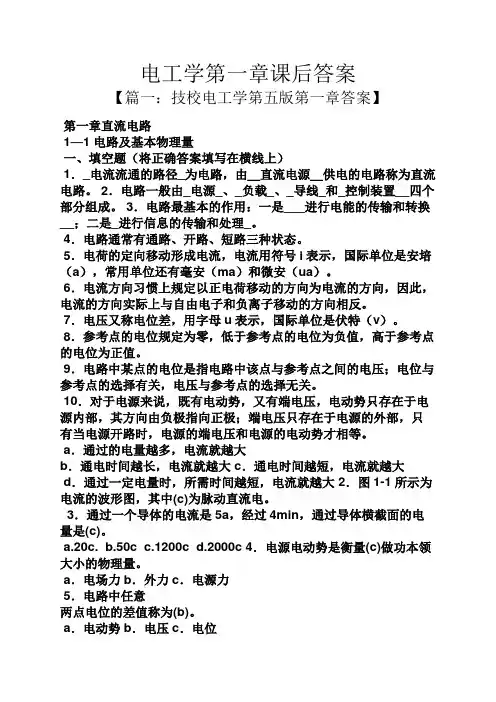

电工学第一章课后答案【篇一：技校电工学第五版第一章答案】第一章直流电路1—1 电路及基本物理量一、填空题（将正确答案填写在横线上）1．_电流流通的路径_为电路，由＿直流电源＿供电的电路称为直流电路。

2．电路一般由_电源_、_负载_、_导线_和_控制装置__四个部分组成。

3．电路最基本的作用：一是___进行电能的传输和转换__；二是_进行信息的传输和处理_。

4．电路通常有通路、开路、短路三种状态。

5．电荷的定向移动形成电流，电流用符号i表示，国际单位是安培（a），常用单位还有毫安（ma）和微安（ua）。

6．电流方向习惯上规定以正电荷移动的方向为电流的方向，因此，电流的方向实际上与自由电子和负离子移动的方向相反。

7．电压又称电位差，用字母u表示，国际单位是伏特（v）。

8．参考点的电位规定为零，低于参考点的电位为负值，高于参考点的电位为正值。

9．电路中某点的电位是指电路中该点与参考点之间的电压；电位与参考点的选择有关，电压与参考点的选择无关。

10．对于电源来说，既有电动势，又有端电压，电动势只存在于电源内部，其方向由负极指向正极；端电压只存在于电源的外部，只有当电源开路时，电源的端电压和电源的电动势才相等。

a．通过的电量越多，电流就越大b．通电时间越长，电流就越大 c．通电时间越短，电流就越大d．通过一定电量时，所需时间越短，电流就越大 2．图1-1所示为电流的波形图，其中(c)为脉动直流电。

3．通过一个导体的电流是5a，经过4min，通过导体横截面的电量是(c)。

a.20c.b.50cc.1200cd.2000c 4．电源电动势是衡量(c)做功本领大小的物理量。

a．电场力b．外力c．电源力5．电路中任意两点电位的差值称为(b)。

a．电动势b．电压c．电位6．电路中任意两点的电压高，则(b）。

a．这两点的电位都高 b．这两点的电位差大 c．这两点的电位都大于零*7．在电路计算时与参考点有关的物理量是(b)。
