技术手册技术手册(A版)技术手册目录一、管道系统材质对照表 (1)1、常减压 (1)2、裂解炉 (5)3、苯乙烯 (7)4、聚苯乙烯 (9)二、常用钢材数据 (12)1、常用钢材数据（摘自SH3526-92《石油化工异种钢焊接规程》） (12)A1 常用低碳钢、碳锰低合金钢的化学成分和常温力学性能 (12)A2 常用铬钼内耐热钢、马氏体不锈钢的化学成分和常温力学性能 (13)B 常用焊条熔敷金属的化学成分和力学性能 (14)2、低温钢材和焊材的化学成分（摘自SH3525-92《石油化工低温钢焊接规程》）.. 16A1、低温钢材和焊材的化学成分 (16)A2、国内外常用低温钢板的基本力学性能 (17)A3、国内外常用低温无缝钢管的化学成分 (18)A4、国内外常用低温无缝钢管的基本力学性能 (18)3、ASTM标准钢管,管件化学成分和机械性能 (19)A1、ASTM标准钢管化学成分和机械性能 (19)A2、ASTM标准管件、法兰、阀门化学成分和机械性能 (20)A3、ASTM标准螺栓、螺帽材质化学成分和机械性能 (21)4、螺栓对应的扳手尺寸 (22)A1、英制螺栓对应的扳手尺寸计算 (23)A2、英制螺栓对应的扳手尺寸计算 (24)A3、英制螺栓对应的扳手尺寸计算 (25)三、试压盲板 (25)1、端部平板焊接盲板（自SH3059） (25)2、试压用插入式盲板最小厚度 (27)四、管道尺寸 (27)1、外经尺寸和壁厚表（ANSI B36.36 B36.19M） (28)2、外经尺寸和壁厚表（JISB2311~13） (29)3、碳钢和合金钢无缝钢管壁厚选用表（国内标准） (30)4、管壁厚分级表（自HG3035） (31)五、钢材常用规格单位重量表 (32)六、其它 (35)1、风力等级表 (35)2、地区压力-温度-相对湿度对照表 (35)3、部分石化装置名称、产品 (37)4、净压头（NPSH） (38)5、水的特性及相态图 (38)A1、水的压力～温度平衡关系 (38)A2、水在不同压力下的沸点 (38)1一、管道系统材质对照表1、常减压12342、裂解炉56注：1/设计资料未全；2/螺栓、螺母及垫片Linde供货为DIN及ASME标准，国内供货为SH标准3、苯乙烯784、聚苯乙烯910说明: 垫片GSW- -D2226 SH3407 ：内环0Cr18Ni9外环Q235A 0Cr18Ni9＋石墨缠绕垫垫片GSW- -D2426 SH3407 ：内环0Cr18Ni9外环Q235A 00Cr19Ni10＋石墨缠绕垫P05等级≥8″要求焊后热处理11二、常用钢材数据1、常用钢材数据（摘自SH3526-92《石油化工异种钢焊接规程》）A1 常用低碳钢、碳锰低合金钢的化学成分和常温力学性能12A2 常用铬钼内耐热钢、马氏体不锈钢的化学成分和常温力学性能13B 常用焊条熔敷金属的化学成分和力学性能14152、低温钢材和焊材的化学成分（摘自SH3525-92《石油化工低温钢焊接规程》）A1、低温钢材和焊材的化学成分A2、国内外常用低温钢板的基本力学性能A3、国内外常用低温无缝钢管的化学成分A4、国内外常用低温无缝钢管的基本力学性能3、ASTM标准钢管,管件化学成分和机械性能A1、ASTM标准钢管化学成分和机械性能A2、ASTM标准管件、法兰、阀门化学成分和机械性能A3、ASTM标准螺栓、螺帽材质化学成分和机械性能注明：上表的螺栓应为A193而非A1394、螺栓对应的扳手尺寸A1、英制螺栓对应的扳手尺寸计算螺栓尺寸中英对照mm inch2 3/322.5 3/323 1/84 5/325 3/166 1/48 5/1610 13/3212 15/3214 9/1616 5/818 23/3220 25/3225 130 1-3/1635 1-3/840 1-9/1645 1-3/450 255 2-3/1660 2-3/865 2-9/1670 2-3/475 2-15/1680 3-1/885 3-3/890 3-9/1695 3-3/4100 3-15/16110 4-5/16120 4-3/4130 5-1/8140 5-1/2150 5-7/8160 6-6/16170 6-11/16180 7-1/16190 7-1/2A2、英制螺栓对应的扳手尺寸计算随着经济的发展，我国很多企业进口了大量的通用机械（如：水泵、阀门等）和设备，而这些设备的制造多采用英制标准，给企业日常维护时工器具的配备和选用带来了一定的麻烦，尤其是螺栓所对应的扳手。

管材公称直径、外径、内径区别一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-2*5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

DE：一般塑料管的直径在工程上用DE表示，主要是指管道外径。

DN：一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管的外径都是用DN来表示的，称为管道的公称直径。

公称直径----外径Ф对照表大外径DN15-ф22mmDN25-ф34mmDN40-ф48mmDN65-ф76(73)mmDN100-ф114mmDN150-ф168mmDN250-ф273mmDN350-ф360mmDN450-ф457mmDN600-ф610mmDN20-ф27mmDN32-ф42mmDN50-ф60mmDN80-ф89mmDN125-ф140mmDN200-ф219mmDN300-ф324mmDN400-ф406mm小外径DN15-ф18mmDN25-ф32mmDN40-ф45mmDN65-ф73mmDN100-ф108mmDN150-ф159mmDN250-ф273mmDN350-ф377mmDN450-ф480mmDN600-ф630mm管件公称直径和外径的说明管件公称直径和外径的区别称直径(nominaldiameter)，又称平均外径(meanoutside diameter)。

管道工程英文术语缩写管道工程英文术语缩写（中英对照）1.管子及管件P 管子 PipeEL 弯头ELL 长半径弯头ELS 短半径弯头MEL 斜接弯头（虾米腰弯头）REL 异径弯头T 三通 TeeLT 斜三通RT 异径三通R 异径管接头（大小头） ReducerCR 同心异径管接头（同心大小头） Concentric reducer ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 Coupling FCPL 双头管箍 Full couplingHCPL 单头管箍 Half couplingRCPL 异径管箍 Reducing couplingBU 内外螺纹接头 BushingUN 活接头 UnionHC 软管接头 Hose couplerSE 翻边短节 Stub endNIP 短节 Pipe nipple or straight nippleSNIP 异径短节 Swaged nippleCP 管帽（封头） CapPL 管堵（丝堵） PlugBLK 盲板 BlankSB 8字盲板 Spectacle blind (blank)RP 补强板 Reinforcing pad2.法兰 FLG 法兰 FlangeWNF 对焊法兰 Welding neck flangeSOF 平焊法兰 Slip-on flangeSWF 承插焊法兰 Socket-welding flangeT 螺纹法兰 Threaded flangeLJ 松套法兰 Lapped joint flangeREDF 异径法兰 Reducing flangeBF 法兰盖（日法兰） Blind flangeFSF 法兰密封面 Flange scaling FF 全平面 Flat face RF 凸台面Raised faceMFF 凹凸面 Male and female faceLF 凹面 Female faceLM 凸面 Male faceRJ 环连接面 Ring joint faceTG 榫槽面 T ongue and groove faceTF 榫面 T ongue faceGF 槽面 Groove face3.垫片 G 垫片 GasketNMG 非金属垫片 Non-metallic gasketAG 石棉垫片 Asbestos gasketRG 橡胶垫片 Rubber gasketTEG 聚四氟乙烯包复垫片 PTFE envelope gasketSMG 半金属垫片 Semimetallic gasketMJG 金属包垫片 Meta-jacket gasketSWG 缠绕式垫片 Spiral wound gasketMG 金属垫片 Metallic gasketFMG 金属平垫片 Flat metallic gasketSMSG 齿形金属垫片 Solid metal serrated gasketLER 透镜式金属环垫 Lens ring gasketOCR 八角形金属环垫 Octagonal ring gasketOVR 椭圆形金属环垫 Oval ring gaksetIR/OR 内外定位环 Inner ring and outer ringIR 内定位环 Inner ringOR 外定位环 Outer ring4.坚固件 B 螺栓 BoltSB 螺柱 Stud boltNU 螺母 NutTB 花蓝螺母 TurnbuckleWSR 垫圈 WasherSWSR 弹簧垫圈 Spring washer5.阀门 GV 闸阀 Gate valveGLV 截止阀 Globe valveCHV 止回阀 Check valveBUV 蝶阀 Butterfly valveBAV 球阀 Ball valvePV 旋塞阀 Plug valve (cock)CV 调节阀 Control valveSV 安全阀 Safety valveRV 减压阀 Pressure reducing valveST 蒸汽疏水阀 Steam trapPRV 泄压阀 Pressur relief valveBV 呼吸阀 Breather valveNV 针形阀 Needle valveAV 角阀DV 隔膜阀TWV 三通阀SGV 插板阀6.管道上用的小型设备SPR 气液分离器Separator FA 阻火器Flame arresterSR 过滤器 StrainerSRY Y型过滤器 Y-type strainerSRT T型过滤器 T-type strainerSRB 桶式过滤器 Bucket type strainerTSR 临时过滤器 Temporary strainerSIL 消声器 SilencerSG 视镜 Slight glassSC 取样冷却器 Sample coolerDF 排液漏斗 Drain funnelLM 管道混合器 Line mixerRO 限流孔板 Restriction orificeMO 混合孔板 Mixing orificeRD 爆破片（爆破膜） Rupture diskEJ 补偿器 Expansion joint7.隔热、伴热 INS 隔热 Thermal insulationH 保温 Hot insulationC 保冷 Cold insulationP 防烫伤隔热 Personnel protection insulationT&I 伴热 Tracing and insulationT 管道伴热（冷） TracingEST 蒸汽外伴热 External steam tracingIST 蒸汽内伴热 Internal steam tracingSJT 蒸汽夹套伴热 Steam-jacket tracingET 电伴热 Electric tracing8.配管材料和等级 M 金属材料 Metallic material CS 碳钢 Carbon steelCAS 铸钢 Cast steelFS 锻钢 Forged steelAS 合金钢 Alloy steelSS 不锈钢 Stainless steelAUSTSS 奥氏体不锈钢 Austenitic stainless-steelCI 铸铁 Cast ironMI 可锻铸铁 Malleable ironDI 球墨铸铁 Ductile ironAL 铝 AluminumBRS 黄铜 BrassBRZ 青铜 BronzeCU 紫铜 CopperLAS 低合金钢 Low alloy steelFLAS 低合金锻钢 Forged low alloy steelCLAS 低合金铸钢 Cast low alloy steelTHK 壁厚 ThicknessSCH 表号 Schedule numberSTD 标准 StandardXS 加强 Extra strongXXS 特强 Double extra strong9.装置布置 CN 建北 Construction northE 东 EastW 西 WestS 南 SouthN 北 NorthH 水平 HorizontalV 竖直、铅直、直立 VerticalGRD 地坪 GroundUG 地下 UndergroundBL 装置边界线 Battery limit lineESEW 事故沐浴洗眼器 Emergency shower and eye washer HS 软管站 Hose stationML 接续分界线 Match linePS 管道支架（管架） Piping supportPR 管桥 Pipe rackSTRU 构架（构筑物） StructureBLDG 建筑物 BuildingPD 清扫设施 Purge devicePT 池 PitSHLT 棚 ShelterCOFF 围堰 CofferdamFL 楼板 FloorPF 平台 Plateform10.尺寸标注 EL 标高 Elevation BOP 管底 Bottom of pipe COP 管中心Center of pipeTOP 管顶 Top of pipeFOB 底平 Flat on bottomFOT 顶平 Flat on topCL(屯) 中心线 Center lineTL 切线 Tangent lineSYM 对称的 SymmetricalBOS 支架底 Bottom of supportTOS 支架顶 Top of supportCL 净距（净空） ClearanceCTC 中心至中心 Center to centerCTF 中心至面 Center to faceCTE 中心至端部 Center to endETE 端到端 End to endFEF 法兰端面 Flange and faceFTF 面到面 Face to faceD 直径 DiameterDN 公称直径 Nominal diameterID 内径 Inside diameterOD 外径 Outside diameterDIM 尺寸 DimensionMAX 最大 MaximumMIN 最小 MinimumAVG 平均 AverageAPP 约、近似 Approximate点标高 Point elevation11.图表 PFD 工艺流程图 Process flow diagramPID 管道和仪表流程图 Piping & instrument diagramCOD 接续图 Continued on drawingDTL 详图 DatailSPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing) DWGNO 图号 Drawing numberDWGI 所在图号 Drawing identificationLOW 材料表 List of materialMTO 汇料 Material take-offAPPX 附录 AppendixJOB. No. 工号 Job NumberBEDD 基础工程设计数据 Basic engineering design dataDEDD 详细工程设计数据 Detail engineering design dataREV. No. 修改号 Recision numberREFDWG 参考图 Reference drawingSC 采样接口 Sample connection12.操作方式及工作参数 AUT 自动 AutomaticML 手动 Manual controlCHOP 链条操作 Chain operatedCSC 铅封关 Car seal closeCSO 铅封开 Car seal openLC 锁闭 Lock closedLO 锁开 Lock openNC 正常关 Normally closeNO 正常开 Normally openATM 大气压 AtmospherePN 公称压力 Nominal pressureA 绝压G 表压(T) 温度 Temperature(P) 压力 Pressure13.施工 W 焊接 WeldingAW 电弧焊 Arc weldingGSAW 气体保护电弧焊 Gas shielded-acr welding EFW 电熔焊Elecric fusion weldingERW 电阻焊 Electric Resistance weldingGW 气焊 Gas weldingLW 搭接焊 Lap weldingBW 对焊 Butt weldingTW 定位焊 Tack weldingSW 承插焊 Socket weldingCW 连续焊 Continuous weldingSEW 密封焊 Seal weldingSFG 堆焊 SurfacingFW 现场焊接 Field weldingHT 热处理 Heat treatmentPH 预热 PreheatingSR 应力消除 Stress reliefPWHT 焊后热处理 Post weld heat treatmentEIT 检查、探伤和实验 Examination, inspection & testing VE 外观检查 Visual examinationUI (UT) 超声探伤 Ultrasonic inspection (test)RI (RT) 射线探伤 Radiographic inspection (test)MPI (MT) 磁粉探伤 Magnetic particle inspection (test)LPI (PT) 液体渗透检验 Liquid penterant inspection (test) HADT 硬度实验 Hardness testingHYDT 水压实验 Hydraulic testingPNET 气压实验 Pneumatic testingCE 焊条 Covered electrodeWW 焊丝 Welding wireASSY 装配、组合 AssemblyF 现场 FieldF/F 现场制造 Field faricatedSF 现场决定 Suit in fieldCSP 冷紧 Cold springBCT 螺栓冷紧 Bolt cold tighteningBHY 螺栓热紧 Bolt hot tighteningCO 清洗口 Clean outANNY 退火 AnnealedPE 平端面 Plain endBE 坡口端 Belelled endTHR 螺纹 ThreadHB 布氏硬度 Brinnel hardnessRC 洛氏硬度14.其他 FDN 基础 FoundationINF 信息（资料） InformationREF 参考 ReferenceREV 修改 RevisionSEQ 序号（顺序） SequenceW/E 设备带来 With equipmentW/I 仪表带来 With instrumentCM 色标 Colour markCA 腐蚀裕度 Corrosion allowanceUTL 公用系统 UtilityUC 公用工程接头 Utility connectionQTY 数量 QuantityWT 重量 WeightMHR 工时 Man hourBC 螺栓分布圆 Bolt circleHP 高点 High pointLP 低点Low pointSUC 吸入（口） SuctionDIS 排出（口） DischargeSO 蒸气吹扫（口） Steam outNPT 美国标准锥管螺纹 National standard taper pipe thread NPS 美国标准直管螺纹 National standard straight pipe thread DR 排液 DrainVT 放气 VentRTG （压力）等级 RatingCL 等级 ClassSMLS 无缝 Seamless螺旋缝。

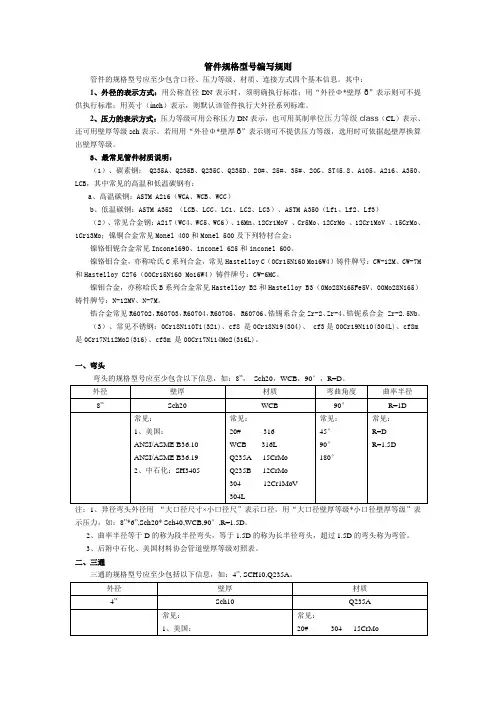

管件规格型号编写规则管件的规格型号应至少包含口径、压力等级、材质、连接方式四个基本信息。

其中：1、外径的表示方式：用公称直径DN表示时，须明确执行标准；用“外径Φ*壁厚δ”表示则可不提供执行标准；用英寸（inch）表示，则默认该管件执行大外径系列标准。

2、压力的表示方式：压力等级可用公称压力DN表示，也可用英制单位压力等级class（CL）表示、还可用壁厚等级sch表示。

若用用“外径Φ*壁厚δ”表示则可不提供压力等级，选用时可依据起壁厚换算出壁厚等级。

3、最常见管件材质说明：（1）、碳素钢： Q235A、Q235B、Q235C、Q235D、20#、25#、35#、20G、ST45.8、A105、A216、A350、LCB，其中常见的高温和低温碳钢有：a、高温碳钢：ASTM A216（WCA、WCB、WCC）b、低温碳钢：ASTM A352 （LCB、LCC、LC1、LC2、LC3）、ASTM A350（Lf1、Lf2、Lf3）（2）、常见合金钢：A217（WC4、WC5、WC6）、16Mn、12Cr1MoV 、Cr5Mo、12CrMo 、12Cr1MoV 、15CrMo、1Cr13Mo；镍铜合金常见Monel 400和Monel 500及下列特材合金：镍铬钼铌合金常见Inconel690、inconel 625和inconel 600。

镍铬钼合金，亦称哈氏C系列合金，常见Hastelloy C（0Cr15Ni60 Mo16W4）铸件牌号：CW-12M、CW-7M 和Hastelloy C276（00Cr15Ni60 Mo16W4）铸件牌号：CW-6MC。

镍钼合金，亦称哈氏B系列合金常见Hastelloy B2和Hastelloy B3（0Mo28Ni65Fe5V、00Mo28Ni65）铸件牌号：N-12MV、N-7M。

锆合金常见R60702，R60703，R60704，R60705， R60706、锆锡系合金Zr-2、Zr-4、锆铌系合金 Zr-2.5Nb。
