《钢结构》课程综合复习资料

  • 格式：doc
  • 大小：335.00 KB
  • 文档页数：11

1 《钢结构》课程综合复习资料 一、 填空题： 1、高强螺栓群承受偏心拉力作用，连接的旋转中心应在 。 3、型钢代号L100×8中，L表示 。 4、动力荷载作用下钢材抵抗脆性破坏的性能指标为 。 5、在结构承载能力极限状态计算时，应采用荷载的 值。 6、Q235BF钢中的F表示 。 7、部分T型钢是半个 型钢。 8、用结构钢材制成的拉伸试件进行拉伸试验时，得到的平均应力-应变关系曲线(ζ-ε关系曲线)可分为_______、_______、________、_______和颈缩阶段。 9、侧面角焊缝的计算长度与其焊脚高度之比越大，侧面角焊缝的应力沿其长度的分布____。

二、 选择题: 1、工字型组合截面轴压杆局部稳定验算时，翼缘与腹板宽厚比限值是依据 导出的。 a、整局crcr＜ b、整局crcr c、ycrf局 d、ycrf局 2、、截面塑性发展系数x、y在 构件情况下需考虑。 a、轴心受力及受弯 b、轴心受力及偏心受力 c、受弯及偏心受力 d、轴心受力及拉弯 3、大跨度结构常采用钢结构的主要原因是钢结构（ ） A.密封性好 B.自重轻 C.制造工厂化 D.便于拆装 4、钢号Q345A中的345表示钢材的（ ） A.fp值 B.fu值 C.fy值 D.fvy值 5、钢材塑性破坏的特点是（ ） A.变形小 B.破坏经历时间非常短 C.无变形 D.变形大 6、焊接残余应力不影响构件的（ ） A.整体稳定性 B.静力强度 C.刚度 D.局部稳定性 7、钢结构的承载能力极限状态是指（ ） A.结构发生剧烈振动 B.结构的变形已不能满足使用要求 C.结构达到最大承载力产生破坏 D.使用已达五十年 8、结构钢材最易发生脆性破坏的应力状态为（ ） A.三向同号等值拉应力作用 B.两向异号等值正应力作用 C.单向拉应力作用 D.三向等值剪应力作用 2

9、下列各项，( )不属于结构的承载能力极限状态范畴。 A.静力强度计算 B.动力强度计算 C.稳定性计算 D.梁的挠度计算 10、在下列各化学元素中，( )的存在可提高钢材的强度和抗锈蚀能力，但却会严重地降低钢材的塑性、韧性和可焊性，特别是在温度较低时促使钢材变脆(冷脆)。 A.硅 B.铝 C.硫 D.磷 11、根据钢材的一次拉伸试验，可得到如下四个力学性能指标，其中( )是钢结构的强度储备。 A.屈服点fy B.抗拉强度fu C.伸长率δ D.弹性模量E 12、普通轴心受压构件的承载力经常决定于( )。 A.扭转屈曲 B.强度 C.弯曲屈曲 D.弯扭屈曲 13、摩擦型高强度螺栓的抗剪连接以( )作为承载能力极限状态。 A.螺杆被拉断 B.螺杆被剪断 C.孔壁被压坏 D.连接板件间的摩擦力刚被克服

三、 简答题: 1、钢结构的特点有哪些？ 2、为了保证实腹式轴压杆件组成板件的局部稳定，有哪几种处理方法? 3、为什么采用钢材的屈服点fy作为设计强度标准值?无明显屈服点的钢材，其设计强度值如何确定?

四、 计算题： 1、试设计角钢与连接板的连接角焊缝，轴心力设计值N=900KN（静载），角钢为2L140×90×10，短肢相连，连接板厚t=12mm，采用三面围焊，钢材为Q235，焊条采用E43型，手工焊。 3

2、试验算图示轴心压杆的稳定性。柱长5米，两端铰接，在柱的中央有一侧向（x轴方向）支承点，焊接工字形组合截面，火焰切割边翼缘，钢材为Q235，承受轴心压力设计值N=1000KN。

3、下图所示天窗架侧腿为2L100×80×6长肢相连组成的T形截面，高度为l，两端铰接，N和q为荷载的设计值，W1x，W2x分别为截面上1点、2点的抵抗矩，钢材为Q235BF。 写出：（1）如图所示q方向作用时，弯矩作用平面内稳定的计算公式和弯矩作用平面外稳定的计算公式。 （2）当q方向相反时，相应的计算公式。 4 4、下图所示轴心受压格构柱承受轴力设计值N=800kＮ，计算长度lox=loy=10m，分肢采用２［25a：A=2×34.91＝69.82cm2，iy=9.81cm,I1=175.9cm4，i1=2.24cm，y1=2.07cm，

钢材为Q235BF，缀条用L45×4，Ad=3.49cm2。缀条柱换算长细比为12xoxAA27，试按照等稳定原则确定两分肢平行于X轴的形心轴间距离b。 5

5、焊接工字形截面简支梁跨度6m,上翼缘受集中荷载作用,设计值如图所示,钢材为Q235BF,2mm/N315f,2ymm/N345f.忽略梁自重,试验算梁的整体稳定性和局部稳定性。

mm5.57i,mm1005.2W,mm9456A,mm10125.3I,mm1014.6Iy36x247y48x2/3bbby211x2yb/1269.0/4646.01.1,68.0f235)h4.4t(1WAh432082.0

。

6、如图所示楼盖梁跨度4.8m，采用焊接工字形截面，承受的均布荷载为恒载标准值（包括自重）8kN/m+活载标准值qk，如果楼板可保证梁的侧向稳定性，钢材为Q235BF，2mm/N215f，2vmm/N125f，试计算活荷载qk的最大值。容许挠度[v]=l/250，

47xmm10511.9I，35xmm103.6W，35xmm10488.3S，x4xEI384/ql5v,05.1。 6

7、 如图所示，钢牛腿与钢柱采用对接焊缝进行连接。已知钢牛腿的截面尺寸为：翼缘板宽b=250mm，厚度为t=14mm；腹板高度h0=300mm，厚度为tw=12mm。作用于牛腿上的偏心荷载设计值为250KN(静力荷载)，偏心距为e=170mm。钢材为Q235，采用手工焊，焊条为E43型，采用引弧板，焊缝质量等级为二级，试对此连接进行验算。 (已知fwv=125N/mm2，fwt=fwc=215N/mm2)注意：为降低计算量，这里已给出构件截面的部分几何特性参数： 对接焊缝截面形心轴距翼缘外边缘距离为y0=86.6mm，y1=y0=86.6mm,y2=227.4mm, Ix=7074cm4,Aw=36cm2。

8、有一实腹式双轴对称焊接工字形截面轴心受压柱，Q235钢材，翼缘为焰切边，对x,y轴均属于b类截面。截面尺寸为：翼缘板宽b=250mm，厚度为t=12mm,腹板高度为h0=350mm，厚度为tw=10mm，计算长度为lox=12m,loy=4m,承受的轴心压力设计值为1200KN。试对该柱进行验算。 (f=215N/mm2) 7

《钢结构》课程综合复习资料参考答案 一、 填空题： 1、螺栓群形心处 2、螺栓群形心轴 3、角钢 4、冲击韧性AKV

值或冲击韧性值或AKV值 5、设计 6、沸腾钢 7、H 8、弹性阶段 弹塑性阶段 塑性阶段 强化阶段 9、越不均匀 二、 选择题: 1-5、BCBCD 6-10、BCADD 11-15、BCD 三、 简答题: 1、（1）强度高，结构重量轻 （2）材质均匀，有良好的塑性和韧性 （3）安装方便，施工周期短 （4）密闭性好 （5）钢结构耐热，但不耐火 （6）易锈蚀，维护费用大 2、对翼缘板，可通过增加其厚度，使其宽厚比不超过一定的限值以确保其满足局部稳定性要求；对腹板，一方面可以通过增加其厚度，使其高厚比不超过一定的限值，也可在腹板中央沿腹板全长设置一根纵向加劲肋，以保证其局部稳定性要求。 3、选择屈服点作为结构钢材设计强度标准值是因为： (1)它是钢材开始塑性工作的特征点，钢材屈服后，塑性变形很大，极易为人们察觉，可及时处理，避免发生破坏； (2)从屈服到钢材破坏，整个塑性工作区域比弹性工作区域约大200倍，且抗拉强度与屈服点之比(强屈比)较大，是钢结构的极大后备强度，使钢材不会发生真正的塑性破坏，十分安全可靠。 对无明显屈服点的钢材，以卸载后试件的残余应变为0.2%所对应的应力作为屈服点。 四、 计算题： 1、解： （1）确定焊脚尺寸 

分1)肢尖(9或8)2~1(10分1)肢背(12102.1分12.5125.1mmmmmmhf





取 mmhhhfff832 （2）不等肢角钢短肢相并 K1=0.75 K2=0.25 8

（3）焊缝计算 NflhNwffwf5331097.116022.19087.027.02

NNNKN55331110765.51097.1211090075.021

NN553210265.11097.1211090025.0 mmfhNlwffw7.32116087.0210765.57.02511 mmlw6.7016087.0210265.152

mmh＜mmh＞mmlmmlffww480606486.707.32121



均满足要求 实长： mmhlLfwf7.32987.32111 330mm取

mmhlLfwf6.7886.7022 mm08取

2、解： （1）截面几何特性： 

分分分1103.2630012124010121211029.11551024023006121166006300102402473348232mmImmImmAyx



分分103.596600103.218.13966001029.178mmimmiyx



（2）整体稳定验算

合集下载

钢结构复习题及答案

钢结构复习题及答案

中南大学现代远程教育课程考试复习题及参考答案《钢结构》一、填空题1． 钢结构设计中，承载能力极限状态的设计内容包括：静力强度 动力强度 稳定 2．影响疲劳强度最主要的因素是 构造状况 作用的应力幅 重复荷载的循环次数3．在螺栓的五种破坏形式中，其中 螺栓杆被剪断 板件被挤压破坏 板件净截面强度不够 须通过计算来保证。

4．梁的强度计算包括 弯曲正应力 剪应力 局部压应力 折算应力 5．轴心受压格构式构件绕虚轴屈曲时，单位剪切角γ1 不能忽略，因而绕虚轴的长细比λx 要采用 换算长细比λx0。

6．提高轴心受压构件临界应力的措施有 加强约束、见减小构件自由长度、提高构件抗弯刚度 7．当构件轴心受压时，构件可能以 弯曲失稳、扭转失稳、弯扭失稳 等形式丧失稳定而破坏。

8．实腹梁和柱腹板局部稳定的验算属于 承载能力 极限状态，柱子长细比的验算属于 正常使用 极限状态，梁截面按弹性设计属于 承载能力 极限状态。

9．螺栓抗剪连接的破坏方式包括 栓杆剪断、孔壁承压破坏、板件拉断 、栓杆弯曲、板件剪坏 10．为防止梁的整体失稳,可在梁的 上 翼缘密铺铺板。

11．常用的连接形式有 焊接连接，螺栓连接，铆钉连接12．压弯构件在弯矩作用平面外的失稳属于 分岔失稳（失稳类别）。

13．在不同质量等级的同一类钢材(如Q235A,B,C,D 四个等级的钢材)，它们的屈服点强度和伸长率都一样，只是它们的 化学成分，冲击韧性 指标有所不同。

14．在静力或间接动力荷载作用下正面角焊缝的强度设计增大系数βf ＝1.2但对直接承受动力荷载的结构应取βf ＝1.015．普通螺栓连接受剪时，限制端距e ≥2d ，是为了避免钢板被 冲剪 破坏。

16．轴心受拉构件计算的内容有 强度，刚度。

17．设计采用大型屋面板的铰支撑梯形钢屋架下弦杆截面时如节间距离为l ，则屋架下弦杆在屋架平面内的计算长度应取L 18．轴心受力的两块板通过对接斜焊缝连接时，只要使焊缝轴线与N 力之间的夹角θ满足 1.5tg θ≤ 条件时，对接斜焊缝的强度就不会低于母材的强度，因而也就不必在进行计算。

钢结构设计复习资料

钢结构设计复习资料

1.单层门式钢架结构和混凝土结构相比具有以下优点：a.质量轻；b.工业化程度高，施工周期短；c.综合经济效益高；d.网架布置比较灵活2.门式钢架又称山形门式钢架，按跨度分为单跨、双跨和多跨；按屋面坡脊数分为单脊单坡、单脊双坡、多脊多坡3.单脊双坡多跨钢架，用于无桥式吊车房屋时，当钢架柱不是特别高且风荷载不是很大时，中柱宜采用两端铰接的摇摆柱；设有桥式吊车的房屋，中柱宜为两端刚接，以增加钢架侧向刚度4.根据跨度、高度及荷载不同，门式钢架的梁、柱可采用变截面、等截面实腹焊接工字型截面、轧制H型截面5.设有桥式吊车时，柱宜采用等截面构件。

变截面构件通常改变腹板高度，必要时也可改变腹板厚度。

结构构件在运输单元内一般不改变翼缘截面，必要时可改变翼缘厚度6.门式钢架的高度：取柱轴线与斜梁轴线交点至地坪的高度。

柱的轴线可取柱下端（较小端）中心的竖向轴线。

斜梁的轴线可取通过变截面梁段最小端中心线与斜梁上表面平行的轴线7.屋面均布活荷载不与雪荷载同时考虑，取两者较大值；积灰荷载与雪荷载或屋面活荷载中的较大值同时考虑；当考虑地震作用时，风荷载不与地震作用同时考虑8.控制截面的位置一般在柱底、柱顶、柱牛腿连接处、梁端、梁跨中截面，控制截面的内力组合有：a.最大N，最小N和同时出现的M 、V的较大值；最大M和同时出现的N、V 较大值9.变截面的门式钢架的柱顶侧移应采用弹性分析法确定。

计算时荷载取标准值，不考虑分项系数●10.梁腹板应在中柱连接处、较大固定集中荷载作用处、翼缘转折处设置横向加劲肋11.加劲肋稳定性验算中，计算长度取腹板高度h w，截面取加劲肋全部和其两侧各宽度范围内的腹板面积，按两端铰接轴心受压构件计算12.引进放大系数的原因：当框架趋于侧移或有初始侧倾时，不仅框架柱上的荷载对框架起倾覆作用，摇摆柱上的荷载也同样起倾覆作用。

这就是说，框架边柱除承受自身荷载的不稳定效应外，还要加上中间摇摆柱荷载效应13.摇摆柱计算长度系数取1.014.为保证梁的稳定，常有必要在受压翼缘两侧布置隅撑，隅撑按轴心受压构件设计15.门式钢架结构中的节点：梁与柱连接节点、梁和梁拼接节点、柱脚。

钢结构复习资料

钢结构复习资料

钢结构复习资料1. 基础知识钢结构是一种主要使用钢材构成的建筑结构，具有高强度、高刚度、重量轻、工期短、可再利用等优点。

常用的钢材包括低碳钢、中碳钢、高碳钢、合金钢等。

钢结构建筑的设计、施工、验收、维护需符合国家标准和规范的要求。

2. 材料特性低碳钢：塑性变形能力好，易于焊接和成型，但强度较低，适用于一些轻负荷的结构。

中碳钢：强度和硬度较高，但塑性差，易开裂，适用于一些负荷稍重的结构。

高碳钢：强度和硬度都非常高，但塑性差，易疲劳开裂，主要用于工具和刃具等。

合金钢：添加了一些合金元素，如铬、钼、镍等，提高了钢的性能，适用于高温、高压、高强度的工程。

3. 钢结构的形式常见的钢结构形式包括框架结构、筒体结构、网壳结构、悬索结构等。

框架结构是最常见的一种钢结构，通常应用于建筑物的柱、梁、框架和屋面等。

筒体结构则通常应用于高层建筑、厂房和水利工程等。

网壳结构则是一种轻质、高刚度、空间形态多样的新型结构。

悬索结构则常用于大跨度桥梁和建筑物的顶部等。

4. 钢结构的设计和施工钢结构的设计通常要考虑结构的承载能力、刚度、稳定性以及抗震、防火等特性。

施工时应注意施工安全、钢材加工应符合要求、焊接质量要可靠，防止钢结构受到过度的变形和损伤。

5. 钢结构的结构计算钢结构的结构计算通常会考虑荷载、支座、连接和材料等因素。

计算时应先确定结构的节点位置和节点数目，然后进行构件选型和设计，并进行静力计算、动力计算、疲劳寿命计算等。

6. 钢结构的检测和维护钢结构建筑经过一定时间的使用后，可能会出现一些问题，如腐蚀、疲劳、变形等。

因此，钢结构的检测和维护非常重要，可采用无损检测、结构健康监测等技术手段，及时发现和解决问题，保证结构的正常使用和寿命。

7. 钢结构的应用领域钢结构应用于各行各业，在建筑、电力、交通、石油、化工、航天等领域均有广泛应用。

常见的应用包括建筑物、大跨度桥梁、高速公路、立交桥、航空场、船舶等。

以上是钢结构复习资料的基本内容，希望能对学习和应用钢结构的人员有所帮助。

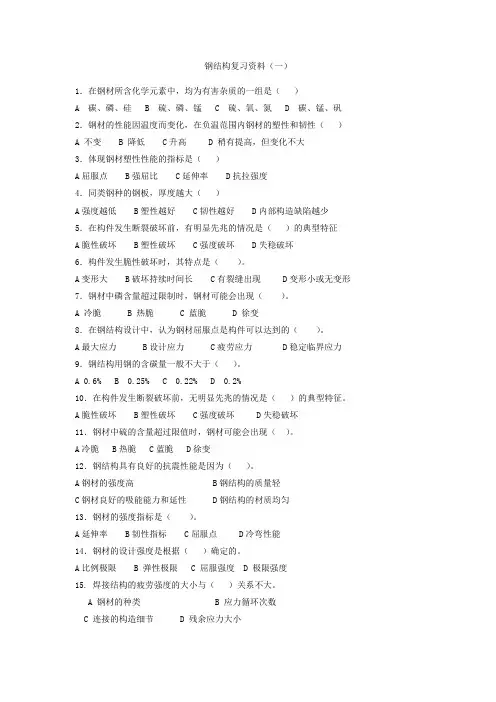

钢结构复习资料(一)
