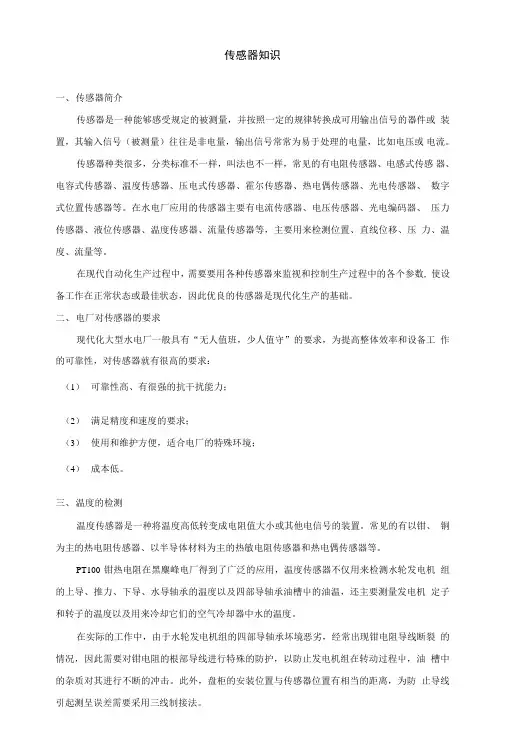

传感器知识一、传感器简介传感器是一种能够感受规定的被测量，并按照一定的规律转换成可用输出信号的器件或装置，其输入信号（被测量）往往是非电量，输出信号常常为易于处理的电量，比如电压或电流。

传感器种类很多，分类标准不一样，叫法也不一样，常见的有电阻传感器、电感式传感器、电容式传感器、温度传感器、压电式传感器、霍尔传感器、热电偶传感器、光电传感器、数字式位置传感器等。

在水电厂应用的传感器主要有电流传感器、电压传感器、光电编码器、压力传感器、液位传感器、温度传感器、流量传感器等，主要用来检测位置、直线位移、压力、温度、流量等。

在现代自动化生产过程中，需要要用各种传感器來监视和控制生产过程中的各个参数, 使设备工作在正常状态或最佳状态，因此优良的传感器是现代化生产的基础。

二、电厂对传感器的要求现代化大型水电厂一般具有“无人值班，少人值守”的要求，为提高整体效率和设备工作的可靠性，对传感器就有很高的要求：（1）可靠性高、有很强的抗干扰能力；（2）满足精度和速度的要求；（3）使用和维护方便，适合电厂的特殊环境；（4）成本低。

三、温度的检测温度传感器是一种将温度高低转变成电阻值大小或其他电信号的装置。

常见的有以钳、铜为主的热电阻传感器、以半导体材料为主的热敏电阻传感器和热电偶传感器等。

PT100钳热电阻在黑麋峰电厂得到了广泛的应用，温度传感器不仅用来检测水轮发电机组的上导、推力、下导、水导轴承的温度以及四部导轴承油槽屮的油温，还主要测量发电机定子和转子的温度以及用来冷却它们的空气冷却器中水的温度。

在实际的工作中，由于水轮发电机组的四部导轴承坏境恶劣，经常出现钳电阻导线断裂的情况，因此需要对钳电阻的根部导线进行特殊的防护，以防止发电机组在转动过程屮，油槽中的杂质对其进行不断的冲击。

此外，盘柜的安装位置与传感器位置有相当的距离，为防止导线引起测呈误差需要采用三线制接法。

四、压力的检测压力传感器是一种将压力信号转变成电信号的传感器。
