汽车构造总体了解

第 1 页本溪昌达职业技术培训学校 授 课 教 案 首 页 课程 汽车发动机构造与维修 教师: 时间： 授 课 班 级 授 课 日 期 节 次 上课总人数 校普惠办抽查 （签字） 校领导抽查 授 课 题 目 汽车发动机总体构造，发动机的主要性能指标及编号规则。 教 学 目 的 及 要 求 1. 掌握发动机的总体构造。 2. 了解发动机主要性能指标。 3. 掌握发动机编号规则。 重 点 难 点 重点：发动机总体构造 难点：发动机主要性能指标

第 2 页教 具 （实习设备、工具等） 理论课 一、复习提问 1.简述发动机常用术语。 2.简述四冲程发动机工作原理及与二冲程发动机的区别。 二、导入新课 发动机是由多个机构和系统组成的构造复杂的机器，它的结构形式很多，即使是同一类的发动机，其具体构造也是千差万别的，但是为完成发动机工作循环所需要的基本构造则是大体相同的，这一节我们就来学习发动机的总体构造。 三、新课讲授 发动机总体构造 1.曲柄连杆机构 主要由气缸体、气缸盖、活塞、连杆总成、曲轴、飞轮和油底壳组成，它是发动机的能量转换机构。 2.配气机构 主要由进气门、排气门、摇臂机构、推杆、挺柱、凸轮轴

第 3 页和凸轮轴正时齿轮等组成。其作用是使新鲜气体适时充入气缸并及时从气缸排出废气。 3.润滑系 主要由机油泵、集滤器、限压阀、油道、机油粗滤器、机油细滤器及机油散热器等组成。其主要作用是润滑摩擦件，减小摩擦力和机件的磨损，以及冷却摩擦零件和清洗摩擦表面。 4.冷却系 主要包括水泵、风扇、节温器、水套、散热器等。其作用是冷却受热机件，保持发动机正常的工作温度。 5.进排气系统及排污净化装置 进气系统主要由空气滤清器与进气导管和进气歧管组成，其作用是在进气冲程将可燃混合气或洁净空气导入气缸。 排气系统主要由排气岐管、排气管、消声器等组成。其作用是在排气冲程将燃烧完的气体导出并消减其噪声。 排污净化装置主要由催化转换器、二次空气喷射装置、柴油机微粒过滤器、排气再循环（EGR）装置、恒温进气系统、强制式曲轴箱通风装置和汽油蒸发控制装置等组成。其作用是减少汽车污染物向大气中的排放量。 6.起动系

1-1-2 底盘

1.发动机——将燃料燃烧的热能转化为机械能，是汽车行驶的动力源。

2.底盘——接受发动机的动力，使汽车正常行驶。由传动系、行驶系、转向系和制动系组成。

(1)传动系——将发动机的动力传到驱动轮。由离合器、变速器、万向传动装置、驱动桥等组成。

(2)行驶系——安装部件、支承全车并保证行驶。由车架、车桥、车轮和悬架等组成。 (3)转向系——保证汽车按驾驶员选定的方向行驶。由转向器和转向传动机构组成。

(4)制动系——使汽车能减速以至于停车，并保证驾驶员离去后汽车能可靠停驻。

3.车身——用以安置驾驶员、乘客或货物。客车和轿车是整体车身；普通货车车身由驾驶室和货箱组成。

4.电气设备——-由电源和用电设备组成，包括发电机、蓄电池、起动系、点火系以及汽车的照明、信号装置和仪表等。此外，在现代汽车上愈来愈多地装用各种电子设备：微处理机、中央计算机系统及各种人工智能装置(自诊、防盗、巡航、防抱死、车身高度自调等)，显著地提高了汽车的使用性能。

按照传统划分，汽车通常由：发动机、底盘、车身、电气设备四个部分组成。

一、发动机

――是把某一种形式的能量转变成机械能的机器。

现代汽车所使用的发动机多为内燃机，内燃机是把燃料燃烧的化学能转变成热能，然后又把热能转变成机械能的机器，并且这种能量转换过程是在发动机气缸内部进行的。即：

内燃机：燃料化学能→热能→机械能

汽车上使用的内燃机主要有汽油机和柴油机（按燃料分）。现今汽车广泛采用往复活塞式内燃机。

发动机总体构造（两大机构+五大系统）

两大机构――曲柄连杆机构和配气机构

五大系统――供给系、点火系、冷却系、润滑系、起动系

柴油机是压燃的，不需要点火系。

二、汽车底盘

汽车底盘组成

包括传动系、行驶系、制动系和转向系四部分。

1、传动系

---将发动机的动力传到驱动轮。包括：

1 / 2

汽车构造基础知识

汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。那么你对汽车构造了解多少呢?以下是由学习啦我整理关于汽车构造学问的内容，希望大家宠爱!

机动车总体构造常识

1、汽车主要由发动机、底盘、车身和电气设备四部分组成。

2、发动机冷却水不能进行循环时，将会使发动机温度过高。汽车机油压力表指示的压力是发动机主油道中的机油压力。发动机润滑系的主要作用是润滑。发动机的动力是经离合器、变速器、传动轴，传给驱动车轮。

3、制动踏板是行车制动器的操纵装置，用以减速或停车。汽车制动时，假如前轮单侧制动器起作用，将会引起汽车跑偏，极易发生事故。

4、转向盘是操纵汽车行驶方向的装置，用以把握转向轮实现车辆的转向。

5、离合器踏板是离合器的操纵装置，用以把握发动机与传动系动力的平稳接合或彻底分别，便于起步和换挡。

6、加速踏板是把握发动机节气门或喷油泵柱塞的装置，用以把握发动机转速。

7、变速器操纵杆是变速器的操纵装置，用于转变车辆的行驶速度、转矩和方向。

8、点火系由蓄电池、点火开关、点火线圈、容电器、分电器和火花塞等组成。

汽车主要安全装置常识 1、车速里程表由车速表和里程表两部分组成，车速表指示行驶速度。

2、机油压力表是用来指示发动机运转时润滑系主油道的润滑油压力。

3、座椅安全头枕的主要作用是车辆发生追尾事故时爱惜颈椎。调整座椅头枕高度，使头枕中心与头平齐。驾驶人调整座椅时，应调整到能将离合器踏板和制动踏板轻松踏到底的位置。

4、驾驶车辆上道路行驶前，应系好安全带，其主要目的是在车辆发生碰撞或紧急制动时，有效爱惜身体。装有安全气囊的车辆在行驶中，前排乘员应当系好安全带。

5、出车前应检查机动车的转向机构、轮胎、照明信号和制动等装置是否完好。

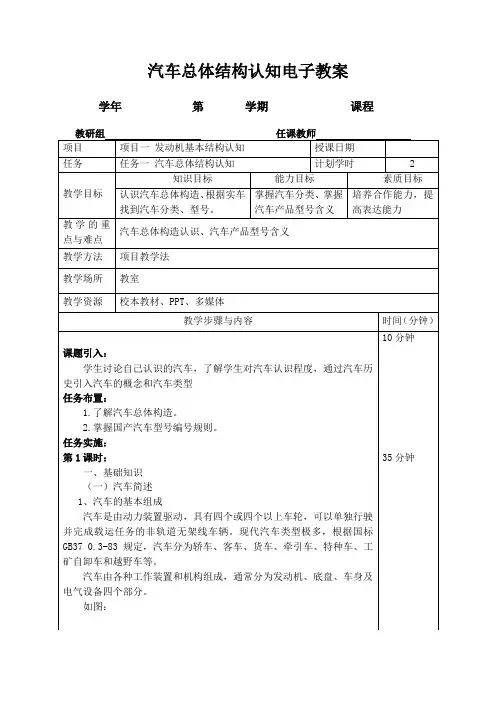

汽车总体结构认知电子教案

学年 第 学期 课程

教研组 任课教师

项目 项目一 发动机基本结构认知 授课日期

任务 任务一 汽车总体结构认知 计划学时 2

教学目标 知识目标 能力目标 素质目标

认识汽车总体构造、根据实车找到汽车分类、型号。 掌握汽车分类、掌握汽车产品型号含义 培养合作能力，提高表达能力

教学的重点与难点 汽车总体构造认识、汽车产品型号含义

教学方法 项目教学法

教学场所 教室

教学资源 校本教材、PPT、多媒体

教学步骤与内容 时间（分钟）

课题引入：

学生讨论自己认识的汽车，了解学生对汽车认识程度，通过汽车历史引入汽车的概念和汽车类型

任务布置：

1.了解汽车总体构造。

2.掌握国产汽车型号编号规则。

任务实施：

第1课时：

一、基础知识

（一）汽车简述

1、汽车的基本组成

汽车是由动力装置驱动，具有四个或四个以上车轮，可以单独行驶并完成载运任务的非轨道无架线车辆。现代汽车类型极多，根据国标GB37 0.3-83规定，汽车分为轿车、客车、货车、牵引车、特种车、工矿自卸车和越野车等。

汽车由各种工作装置和机构组成，通常分为发动机、底盘、车身及电气设备四个部分。

如图： 10分钟

35分钟

其中，发动机是汽车的动力装置；底盘是构成汽车的基础，发动机通过底盘驱动汽车行驶；车身提供驾驶员工作的场所及安置乘客与货物的空间；电气设备包括汽车上的用电设备及供电电源、现代电子控制装置等。

第2课时：

2、国产汽车型号规则

1988年国家颁布了国家标准GB9417-88《汽车产品型号编制规则》。汽车型号应能表明汽车的厂牌、类型和主要特征参数等。该项国家标准规定，国家汽车型号均应由汉语拼音字母和阿拉伯数字组成。汽车型号包括如下三部分：
