智能变电站继电保护的优化配置

110kV智能变电站备自投跳闸方式优化配置摘要：伴随着我国经济的快速发展和科学水平的不断提升，智能变电站在资源节约、环境友好、运行效率及可再生资源接纳等方面比传统变电站更有优势,具有广阔的发展前景。

我国智能电网的建设已经上升至国家战略层面的高度，将建设以“特高压为核心”的“坚强智能电网”。

按照国网公司智能电网“十二五”建设规划，在“十二五”前期，新建变电站保持较快增速。

关键词：智能变电站；备自投装置；跳闸；智能终端引言备自投装置的准确动作可以及时恢复供电和减少停电区域，因而在变电站得到了广泛应用。

多年运行实践证明，备自投装置已成为保障供电可靠性和安全生产的重要措施，提高备自投装置的动作可靠性，对保障供电可靠性和电网的安全稳定运行有着重要的意义。

1智能变电站保护配置目前，智能变电站采用DL/T860通信网络和系统标准，实现全站信息采集、传输、处理、输出数字化和光纤化。

智能变电站系统可以划分为“三层两网”结构，即站控层、间隔层、过程层，站控层网络、过程层网络;主要传输MMS，SV和GOOSE3种信息。

其典型网络结构如图1所示，过程层网络大量应用光纤以太网网络交换机；二次系统设计建设采用大量光缆敷设。

由于各变电站一次设备的配置方式不同，其保护配置也不尽相同，对于目前新建的110kV智能变电站，线路保护、主变保护、母线保护采用光纤直采直跳的点对点模式，即保护装置通过光纤直接采集合并单元采样值并传输跳闸命令至智能终端，不经过过程层交换机。

对于备自投装置等，则采用光纤网采网跳的组网方式，即通过SV，GOOSE过程层网络传输采样信息和输出跳闸信息。

2110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。

目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。

下面以重庆电网110kV土场变电站为例分析备自投组网方式。

2.1实例该110kV变电站为单母分段接线方式，变电站运行方式如图2所示。

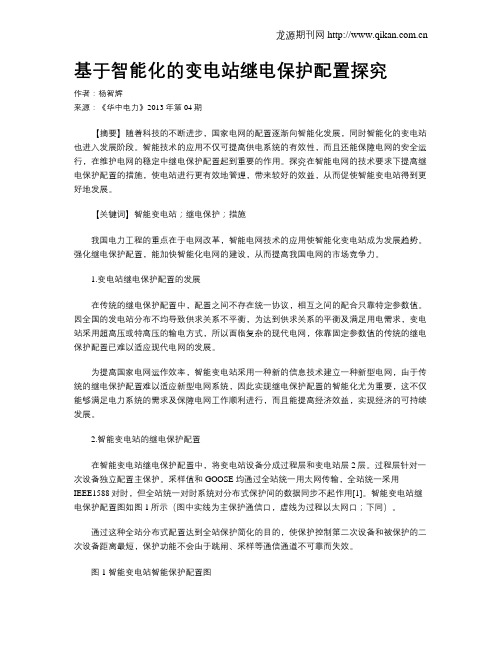

基于智能化的变电站继电保护配置探究作者：杨智辉来源：《华中电力》2013年第04期【摘要】随着科技的不断进步，国家电网的配置逐渐向智能化发展，同时智能化的变电站也进入发展阶段。

智能技术的应用不仅可提高供电系统的有效性，而且还能保障电网的安全运行，在维护电网的稳定中继电保护配置起到重要的作用。

探究在智能电网的技术要求下提高继电保护配置的措施，使电站进行更有效地管理，带来较好的效益，从而促使智能变电站得到更好地发展。

【关键词】智能变电站；继电保护；措施我国电力工程的重点在于电网改革，智能电网技术的应用使智能化变电站成为发展趋势。

强化继电保护配置，能加快智能化电网的建设，从而提高我国电网的市场竞争力。

1.变电站继电保护配置的发展在传统的继电保护配置中，配置之间不存在统一协议，相互之间的配合只靠特定参数值。

因全国的发电站分布不均导致供求关系不平衡，为达到供求关系的平衡及满足用电需求，变电站采用超高压或特高压的输电方式，所以面临复杂的现代电网，依靠固定参数值的传统的继电保护配置已难以适应现代电网的发展。

为提高国家电网运作效率，智能变电站采用一种新的信息技术建立一种新型电网，由于传统的继电保护配置难以适应新型电网系统，因此实现继电保护配置的智能化尤为重要，这不仅能够满足电力系统的需求及保障电网工作顺利进行，而且能提高经济效益，实现经济的可持续发展。

2.智能变电站的继电保护配置在智能变电站继电保护配置中，将变电站设备分成过程层和变电站层2层。

过程层针对一次设备独立配置主保护。

采样值和GOOSE均通过全站统一用太网传输，全站统一采用IEEE1588对时，但全站统一对时系统对分布式保护间的数据同步不起作用[1]。

智能变电站继电保护配置图如图1所示（图中实线为主保护通信口，虚线为过程以太网口；下同）。

通过这种全站分布式配置达到全站保护简化的目的，使保护控制第二次设备和被保护的二次设备距离最短，保护功能不会由于跳闸、采样等通信通道不可靠而失效。

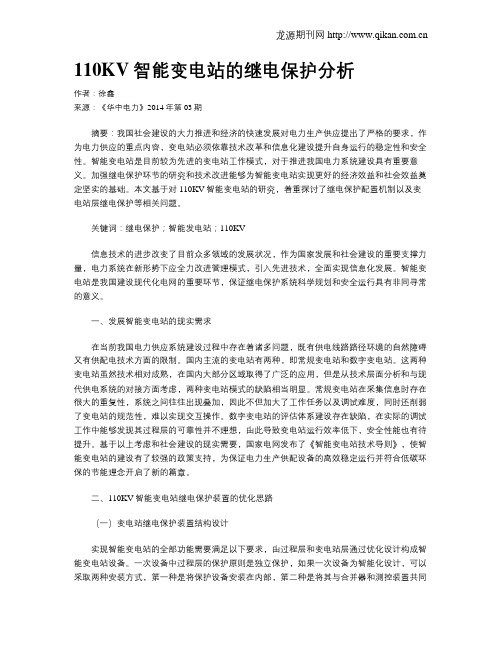

110KV智能变电站的继电保护分析作者：徐鑫来源：《华中电力》2014年第03期摘要：我国社会建设的大力推进和经济的快速发展对电力生产供应提出了严格的要求，作为电力供应的重点内容，变电站必须依靠技术改革和信息化建设提升自身运行的稳定性和安全性。

智能变电站是目前较为先进的变电站工作模式，对于推进我国电力系统建设具有重要意义。

加强继电保护环节的研究和技术改进能够为智能变电站实现更好的经济效益和社会效益奠定坚实的基础。

本文基于对110KV智能变电站的研究，着重探讨了继电保护配置机制以及变电站层继电保护等相关问题。

关键词：继电保护；智能发电站；110KV信息技术的进步改变了目前众多领域的发展状况，作为国家发展和社会建设的重要支撑力量，电力系统在新形势下应全力改进管理模式，引入先进技术，全面实现信息化发展。

智能变电站是我国建设现代化电网的重要环节，保证继电保护系统科学规划和安全运行具有非同寻常的意义。

一、发展智能变电站的现实需求在当前我国电力供应系统建设过程中存在着诸多问题，既有供电线路路径环境的自然障碍又有供配电技术方面的限制。

国内主流的变电站有两种，即常规变电站和数字变电站。

这两种变电站虽然技术相对成熟，在国内大部分区域取得了广泛的应用，但是从技术层面分析和与现代供电系统的对接方面考虑，两种变电站模式的缺陷相当明显。

常规变电站在采集信息时存在很大的重复性，系统之间往往出现叠加，因此不但加大了工作任务以及调试难度，同时还削弱了变电站的规范性，难以实现交互操作。

数字变电站的评估体系建设存在缺陷，在实际的调试工作中能够发现其过程层的可靠性并不理想，由此导致变电站运行效率低下，安全性能也有待提升。

基于以上考虑和社会建设的现实需要，国家电网发布了《智能变电站技术导则》，使智能变电站的建设有了较强的政策支持，为保证电力生产供配设备的高效稳定运行并符合低碳环保的节能理念开启了新的篇章。

二、110KV智能变电站继电保护装置的优化思路（一）变电站继电保护装置结构设计实现智能变电站的全部功能需要满足以下要求，由过程层和变电站层通过优化设计构成智能变电站设备。

智能变电站继电保护调试关键问题分析及建议陈志伟发表时间：2018-05-18T11:32:57.727Z 来源：《基层建设》2018年第2期作者：陈志伟[导读] 摘要：变电站是远距离输电的关键中转站，可以有效的减少输电引起的损失，有效提高电力应用的效率。

国网江苏省电力有限公司如皋市供电分公司 226500 摘要：变电站是远距离输电的关键中转站，可以有效的减少输电引起的损失，有效提高电力应用的效率。

随着中国经济的快速发展和网络技术的飞速发展，智能变电站的建设也越来越完善，但智能变电站仍处于发展的初级阶段。

根据实际情况，本文以220KV智能变电站为例分析了当前智能变电站继电保护调试主要存在的问题及对策，希望能够促进我国智能变电站的发展。

关键词：220kV 智能变电站；继电保护测试；电力传输；功率损耗；电力设备现阶段，中国已将智能变电站大范围推广，变电站的智能化投入，可以有效地控制我国的电力和运输，减少电力损耗和自动化技术，可以让变电站本身更完善，保证电力设备的正常稳定运行。

智能变电站主要是指以变电站的运行和设备的二次运行为对象，以网络通信平台为控制的基础上，实现数字化信息的标准化，实现全站信息的共享，保证电力设备的实时监控，这是数字、智能和信息的突破。

1 智能变电站继电保护概述 1.1 智能变电站的发展与常规变电站相比，智能变电站在技术和环境保护方面都优于传统变电站。

它的主要要求是保证自动化功能的完整应用，如全站仪信息数字化、网络信息共享、通信平台覆盖等。

智能变电站的主要功能是能够独立、自动地采集一些信息，并对其进行实时的测量和控制。

220kV智能变电站是现代电力发展的主要代表，其主要特点是：（1）实现互感器的优化。

220kV 配电装置和低压控制与地面草箱电缆，光纤将电子变压器低压高压侧连在一起，提高抗电磁干扰的能力，同时由于低压侧可以避免传统变压器短路输出微弱信号。

在智能变电站220kV 电压一般采用的是组合式变压器的电子电流，在变压器将主变压器套管取出，优化变压器的中性点，在集成与负载电压调节控制功能的终端部分，整个变电站。

智能变电站的继电保护技术分析摘要：电力系统中的继电保护技术的关键为，在一定程度上能够反映电网的运行状况，其中主要是指通过智能化设备对变电站进行控制、管理和维护等工作过程中所产生出来信息内容以及相应数据内容进行分析处理之后形成。

这一过程当中需要将相关信息准确地记录下来并根据实际需求来合理有效地利用这些数字化资源所具有的功能特点，从而实现其自身对于电力系统运行状态能够全面监控与监测。

关键词：智能变电站；继电保护；技术1 智能变电站与继电保护电力系统之中融入智能技术，就得到了非常成功的实践，智能变电站就是以网络信息技术为根基的新型变电站模式。

与传统变电站不同的是，智能变电站在电力数据信息收集以及分析的过程中，智能化的优势都更加突出，不仅运行效率高，运行质量也更有保证。

其中比较明显的体现就是电磁兼容问题得到了有效的解决，再加上智能断路器的使用，从而提升变电站的稳定性和运行效率。

提升继电保护系统可靠性的意义。

电力系统很容易受到外界环境的影响，从而导致运行状态出现波动，最终为电力的供给造成影响。

而在智能变电站之中，继电保护系统的作用就体现为对整个系统的运行形成保护，可以说继电保护系统越完善越稳定，整个电力系统的运行状态也就更好，很多既定的任务才能更好地得以完成。

因此提升继电保护系统的可靠性，对于整个电力系统的运行都存在重要的意义。

智能变电站的运行需要网络信息技术的支持，所以也会应用到很多智能电子设备，一旦设备的运行状态出现波动，继电保护系统可以对相关的故障形成有效的分析，并且予以解决。

当故障发生时，系统会将故障线路阶段，并应用备用线路，这样整个电力系统的运行也会恢复到稳定的状态。

结合现实生活中的案例可以发现，继电保护系统在智能变电站之中得到了非常重要的应用，例如宜昌夷陵220KV的智能变电站，就充分发挥了继电保护系统的优越性。

一方面，让变电站的运行更加稳定和高效，有利于满足社会中的电力需求。

另一方面，有效地节约了运行成本，尤其体现在维护和维修上，因为当变电站出现故障时，还需要耗费大量的维护和维修成本，而继电保护系统可以对电力系统予以高效的分析和诊断，故障解决也会更加便利，所以也能够节约很多维护成本。

电力电子• Power Electronics148 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】智能化变电站传统变电站继电保护对比现代社会对用电的需求量和质量的要求,决定了电力企业必须要提高自身的供电能力和供电质量,既要保证企业的供电满足社会的实际需求,又能保证供电系统的正常运行。

因此,对电力系统的各个部分进行创新,尤其是要变革继电保护方面的技术,确保供电系统供电的稳定性越来越受到重视。

其中,智能化变电站的出现,采用先进的网络跳闸技术和智能化的配置,相比于传统的变电站,可以更好地实现继电保护,更加保证了电力系统的安全、稳定运行。

本文中,我们就要针对智能化变电站与传统变电站的继电保护进行比较,明确智能化变电站继电保护的优势之所在。

摘要随着我国经济的快速发展,对能源资源的使用呈不断上升的趋势,尤其是对电力资源的使用,需求量大,且对供电的质量也提出了更高的要求。

但是,在现阶段,我国的电力资源供应十分紧张,要想真正满足社会发展和人们正常生活的需要,就必须要提高电力企业的供电能力,保证供电的稳定性和安全性。

而智能化变电站通过先进的技术,更好地实现了继电保护,稳定了电力系统的供电,同时比传统的变电站更安全、更稳定。

1 关于智能化变电站智能化变电站,即变电站自动化系统的出现和的发展,是依靠监控系统以及电脑继电保护技术共同组成的。

它利用光电式互感器等机电一体化的设备,依靠计算机网络技术,将变电站对信息的采集和传输,实现了智能化的处理,极大地提高了处理的速度和准确性。

一般来说,智能化变电站具有鲜明的技术特征。

首先,它实现了信息的采集、网络通信以及数据的共享。

采用电子式互感器等智能化电气测量系统,实现了数据采集的智能化,将传统变电站装置冗余的情况转变为向信息的冗余,实现了电力信息的集成化应用。

此外,它打破了传统变电站在监视、保护、控制、故障录波、量测以及计量等孤立的、单一的装置模式,有效地避免了设备配置的重复,关于智能化变电站与传统变电站继电保护的对比文/漆奇实现了信息的共享,并极大地降低了成本。
