纵联差动保护仿真文献综述

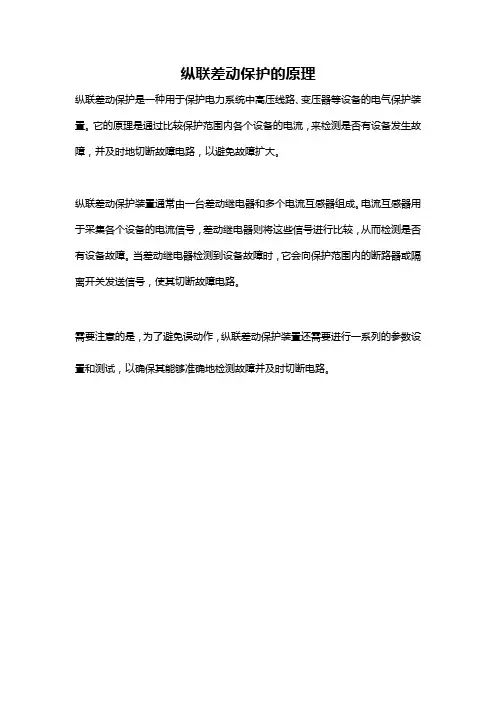

纵联差动保护的原理
纵联差动保护是一种用于保护电力系统中高压线路、变压器等设备的电气保护装置。

它的原理是通过比较保护范围内各个设备的电流，来检测是否有设备发生故障，并及时地切断故障电路，以避免故障扩大。

纵联差动保护装置通常由一台差动继电器和多个电流互感器组成。

电流互感器用于采集各个设备的电流信号，差动继电器则将这些信号进行比较，从而检测是否有设备故障。

当差动继电器检测到设备故障时，它会向保护范围内的断路器或隔离开关发送信号，使其切断故障电路。

需要注意的是，为了避免误动作，纵联差动保护装置还需要进行一系列的参数设置和测试，以确保其能够准确地检测故障并及时切断电路。

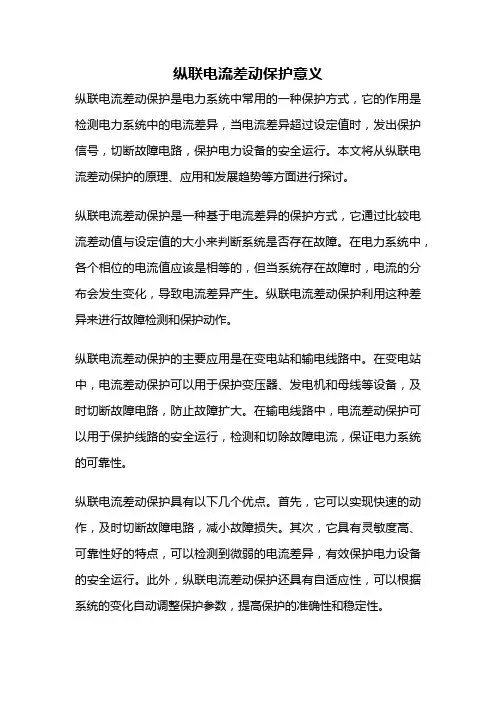

纵联电流差动保护意义纵联电流差动保护是电力系统中常用的一种保护方式，它的作用是检测电力系统中的电流差异，当电流差异超过设定值时，发出保护信号，切断故障电路，保护电力设备的安全运行。

本文将从纵联电流差动保护的原理、应用和发展趋势等方面进行探讨。

纵联电流差动保护是一种基于电流差异的保护方式，它通过比较电流差动值与设定值的大小来判断系统是否存在故障。

在电力系统中，各个相位的电流值应该是相等的，但当系统存在故障时，电流的分布会发生变化，导致电流差异产生。

纵联电流差动保护利用这种差异来进行故障检测和保护动作。

纵联电流差动保护的主要应用是在变电站和输电线路中。

在变电站中，电流差动保护可以用于保护变压器、发电机和母线等设备，及时切断故障电路，防止故障扩大。

在输电线路中，电流差动保护可以用于保护线路的安全运行，检测和切除故障电流，保证电力系统的可靠性。

纵联电流差动保护具有以下几个优点。

首先，它可以实现快速的动作，及时切断故障电路，减小故障损失。

其次，它具有灵敏度高、可靠性好的特点，可以检测到微弱的电流差异，有效保护电力设备的安全运行。

此外，纵联电流差动保护还具有自适应性，可以根据系统的变化自动调整保护参数，提高保护的准确性和稳定性。

纵联电流差动保护在近年来得到了广泛的应用和发展。

随着电力系统规模的不断扩大和电力设备的不断更新，对保护技术的要求也越来越高。

纵联电流差动保护作为一种成熟的保护方式，具有较高的可靠性和适应性，受到了广大电力工程师的青睐。

然而，纵联电流差动保护也存在一些问题和挑战。

首先，纵联电流差动保护对系统的接地方式有一定要求，需要保证系统的中性点接地可靠。

其次，纵联电流差动保护对系统的接线方式和电流互感器的布置也有一定的要求，需要满足一定的准确性和可操作性。

此外，纵联电流差动保护在应对复杂故障情况时可能出现误动作或漏动作的情况，需要进一步提高保护的灵敏度和准确性。

为了解决以上问题，纵联电流差动保护的发展方向主要有以下几个方面。

浅谈输电线路的纵联保护摘要：本文首先就输电线路纵联保护原理、概念、分类进行了介绍，而后进一步深入，对纵联差动保护应解决的主要问题及解决措施展开了剖析。

关键字：纵联保护；故障；光纤纵联差动保护一、纵联保护（一）基本原理纵联保护是将线路两侧测量信息进行判断实现全线速动保护，其基本原理有如下三种：（二）概念和分类将线路两侧测量信息传到对侧进行比较构成的全线速动保护，称作线路纵联保护。

线路纵联保护不需与其他保护配合，不受负荷电流的影响，不反应系统震荡，有良好的选择性。

通常用高频通道组成的纵联保护称高频保护，用光纤通道组成的纵联保护称光纤纵联差动保护。

二、纵联差动保护应解决的主要问题及措施（一）纵联差动保护应解决的主要问题1、输电线路电容电流的影响电容电流是从线路内部流出的电流，因此它构成动作电流。

由于负荷电流是穿越性的电流，它只产生制动电流。

所以在空载或轻载下电容电流最容易造成保护误动。

2、外部短路或外部短路切除时产生的不平衡电流外部短路或外部短路切除时，由于两端电流互感器的变比误差不一致、暂态过程中由于两端电流互感器的暂态特性不一致、二次回路的时间常数的不一致产生不平衡电流。

3、重负荷线路区内经高阻接地时灵敏度不足的问题4、正常运行时电流感器（TA）断线造成纵联电流差动保护误动作正常运行时当输电线路一端的TA断线时差动继电器的动作电流和制动电流都等于未断线一端的负荷电流。

由于差动继电器的制动系数小于1，起动电流值又较小，因此工作点将落在比率制动特性的动作区内造成差动继电器动作。

5、弱电端拒动的问题当线路有一端背后无电源或为小电源时该端称为弱电端。

6、输电线路两端保护采样时间不一致所产生的不平衡电流的问题引起两侧采样不同步的原因：（1）两侧装置上电时刻的不一致；（2）一侧数据传送到另一侧有通道时延和数据接收时延；（3）两侧装置晶振存在固有偏差；（二）解决措施1、防止电容电流造成保护误动的措施（1）提高差动继电器比率制动曲线中的起动电流Iqd的定值来躲电容电流的影响。

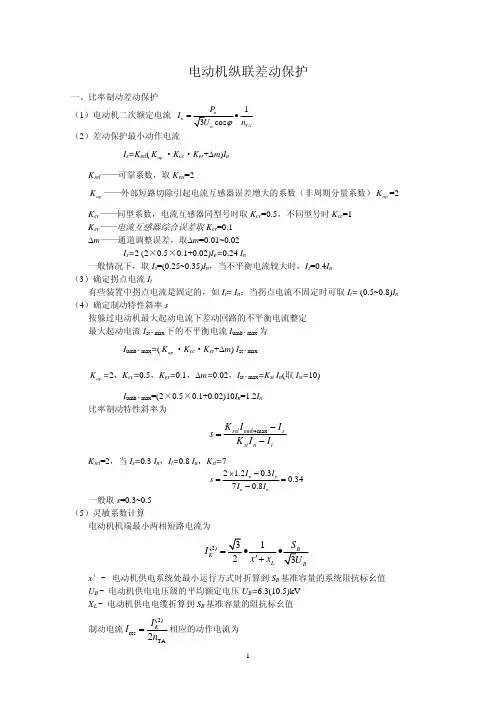

电动机纵联差动保护一、比率制动差动保护 （1）电动机二次额定电流1n TAI n =•（2）差动保护最小动作电流I s =K rel (·K cc ·K er +Δm )I nap K K rel ——可靠系数，取K rel =2ap K ——外部短路切除引起电流互感器误差增大的系数（非周期分量系数）=2 ap K K cc ——同型系数，电流互感器同型号时取K cc =0.5，不同型号时K cc =1 K er ——电流互感器综合误差取K er =0.1 Δm ——通道调整误差，取Δm =0.01~0.02I s =2 (2×0.5×0.1+0.02)I n =0.24 I n一般情况下，取I s =(0.25~0.35)I n ，当不平衡电流较大时，I s =0.4I n （3）确定拐点电流I t 有些装置中拐点电流是固定的，如I t = I n ；当拐点电流不固定时可取I t = (0.5~0.8)I n （4）确定制动特性斜率s 按躲过电动机最大起动电流下差动回路的不平衡电流整定最大起动电流I st ·max 下的不平衡电流I umb ·max 为I umb ·max =(·K cc ·K er +Δm ) I st ·maxap K =2，K cc =0.5，K er =0.1，Δm=0.02，I st ·max =K st I n (取I st =10)ap KI umb ·max =(2×0.5×0.1+0.02)10I n =1.2I n比率制动特性斜率为tn st sumb rel I I K I I K s −−=•maxK rel =2，当I s =0.3 I n ，I t =0.8 I n ，K st =72 1.20.30.3470.8n n n nI I s I I ×−==−一般取s =0.3~0.5 （5）灵敏系数计算电动机机端最小两相短路电流为(2)12K L I x x =•′+x ′- 电动机供电系统处最小运行方式时折算到S B 基准容量的系统阻抗标幺值 U B - 电动机供电电压级的平均额定电压U B =6.3(10.5)kV X L - 电动机供电电缆折算到S B 基准容量的阻抗标幺值制动电流(2)resTA2K I I n =相应的动作电流为(2)op s t TA 2KI I I S I n ⎛⎞=+−⎜⎟⎝⎠灵敏系数满足以下条件(2)senTA op1.5(2)K I K n I =≥ （6）差动速断动作电流按躲过电动机起动瞬间最大不平衡电流条件整定 I i =K rel I umb ·maxK rel – 可靠系数取K rel =3.5~4.5I umb ·max =1.2 I n 则I i =(3.5~4.5)×1.2 I n =(4.2~5.2) I n一般取I i =(4~6) I n 要求电动机机端两相短路时(2)senTA i1.2K I K n I =≥ （7）差流越限告警，取差流越限告警定值为15% I n ，告警延时一般装置内部固定（8）动作时限，差动保护本身不需设动作时限，但有的装置为躲暂过程而设了动作时限，此时可取动作时限0.03~0.05 s 。

应用： 在输电线路中，只有用其它保护不能满足要求的 短线路（一般不超过5～7km 线路）才采用。
7.3 平行双回线路保护
7.3.1 平行双回线路内部故障的特点
假设电流的正方向为由母线指向线路，且平行双回线路阻抗相等。
假设两侧等效电动势: EM EN 正常运行或区外故障时， II III , II' II'I
KD 差动
继电器 (a)区内故障；
TA
TA
KD 差动 继电器
(b)区外故障
当线路上发生区内故障和区外故障时，输电线两端的功率方向也有很大差 别。设功率正方向由母线指向线路，则线路发生区内故障时，两端功率方向都 由母线流向线路，两端功率方向相同，同为正方向；
而发生区外故障时，远故障点端功率由母线流向线路，功率方向为正，近 故障点端功率由线路流向母线，功率方向为负，两端功率方向相反。
7.1.1 纵联差动保护的基本原理 电流互感器采用环流法接线。流入继电器的
1、两侧电流量特征
电流为两个电流互感器二次电流的差。
(a)区内故障；
(b)区外故障
• 当线路发生区外短路故障或正常
运行时，两端电流相量关系为
TA
TA
Ig Im In (IM IN )/nTA 0 (7-1)
• 当线路发生区内故障时，在故障 点有较大短路电流流出：
Ig
II III nTA
m
nTA
IKM
(7- 8)
II
Z1 m Z1 ( Z1 m Z1 ) (1 m )Z1
IKM
1 m
2
IKM
III
Z1 m Z1 ( Z1 m Z1 ) (1 m )Z1
IKM
1 m

4. 输电线路纵联保护（Unit Protection）结构
继电保 护装置
通信设备
• 导引线 • 载波 • 光通信纤信道 • 微波
继电保 护装置
通信设备
继电保护装置
实现电气量采集并形成电气量特征，完成保护任务。
通信设备
将上述信息发送至对端的保护设备，同时接收对端保护发送的
信息并送至本端保护单元
通信信道
故障分量方向元件的特点
不受负荷状态的影响 不受故障点过渡电阻的影响 正、反方向短路时，方向性明确 无电压死区 不受系统振荡影响
（二） 闭锁式方向纵联保护
1. 工作原理
以高频通道经常无电流而在外部故障时发出闭
锁信号的方式构成。
闭锁信号
A1
B
2
3
闭锁信号
C
4
5
6D
F
对AB线路为外部故障，2处功率方向均为 负，发闭锁信号，1、2保护被闭锁。
导引线通信应用：
高压电网超短线路（几公里）。 用于变压器、发电机等电力设备和母线。
（二） 电力线载波通信
采用输电线路本身作为信息传输媒介，在传输电能的同时 完成两端信息的交换。 （一）通道的构成
1
2 76
3 45 89
3
2
4 5
67
98
1.传输线 2.阻波器 3.结合电容器 4.连接滤波器 5.高频电 缆 6.保护间隙 7.安全接地开关 8. 高频收发信机 9.保护 继电器
3. 电气元件故障时两端电气量的特征分析
所选电气量
区内故障 特征
区外或正常 运行时特征
保护原理
功率方向
均指向被保 护元件
一端指向被 保护元件反

电机 进 行 纵联 差动 方 面 的保 护 。
止发电机内部 的相 间短路 ，这种保护可 以快速 并且灵敏地排 除发生在 发电机 内部的故障 ，同 时也可以在发电机组运行 时或者机组外部发生 故障之时确保 有选择性 的保护动作 以及可靠的 发 电机是供 电设 备 中非常重 要的 一种 ， 在 电力系统的整体构成 中充当着重要的角色 ， 发 电机是否可以安全运行决定着 电力系统是否 可 以正常工作 ，同时也决 定着 电力系统提供 电 能的质量。而且 ，发电机这种 电气设备本身的 造价也十分 昂贵 ，因此 ，在发电机 的运行过程 中准确及时的切除发电机 的故 障， 对电力 系统 、 对供 电设备的安全性有着举足轻重的作 用。发 电机 的故 障类型主要有 以下几种 （ １ ）定子绕组相间短 路；
定值 （ ６ ０度 左 右 ） ，继 电器 １ Ｋ６失 电 ， 常 开
强制 风冷方 面设置 有一 个主 风机风 接点 保护 ，两个调 制器风接点保护共三个风接点保 护 ，在控制回路中如果有 哪个 风机产生的风量 达不到设计要 求，风接 点会动作使 １ Ｋ ７失 电， １ Ｋ７的常开 接点 ９ 、５断开 ，在 播音 中就 会 出 现主风机灯变红 ，直接掉高压 ，掉灯 丝，机器 无法工作。处理时首先要代播，接着 去查 到底 是风机坏了还是风接点坏了 ，还是控 制继 电器 １ Ｋ ７ 有故障，逐项查看 ，一一排除。
接点断开 ，在灯丝控 制回路 中会切断灯丝进行 保护。在播音中如果 出现该故 障，则会直接导 致机器掉高压 ，掉灯丝。故在值班工作 中要经 常去查看机器的温度 ，如果 过高则要开启机房 安装的冷却机 ，将通风和排 风系统 打开 ，以降 低环境温度 ，如果还是高则要查看机器是否失 谐 ，如果是 ，则手动进行正调谐 ，如果不是则 降降功率 ，继续观察 ，一一排 除。

继电 部分
（3）通道的作用是传递高频信号。
三、 高频通道的构成：
有“相 - 相”和“相 - 地”两种连接 方式 ∨
“我国广泛运用”
收信机 发信机
收信机 发信机
收信机 发信机
收信机 发信机
1）高频阻波器(2)
高频阻波器是一个由电感和电容构成的并联谐振回路， 其参数选择得使该回路对高频设备的工作频率发生并联 谐振。 因此高频阻波器呈现很大的阻抗。高频阻波器串联在线 路两端，从而将高频信号限制在被保护线路上传递，而 不致分流到其他线路上去。
以此构成比相系统，由比位差是0°或近于0°时， 保护判断为被保护范围内部故障， 应瞬时动作切除故障；
b.若两侧流相位差为180°或接近于180°时， 保护判断为外部故障，应可靠地不动作。
为了满足以上要求，采用高频通道经常无电流， 而在外部故障时发出闭锁信号的方式来构成保护。 当短路电流为正半周时，使它操作高频发信机发 出高频信号，而在负半周时则不发出信号，如此 不断地交替进行。
4.4
一、微波保护构成
其他保护
跳 闸 通道（空间） 继电 部分 收信机 发信机 通信部分 收信机 发信机 继电 部分
跳 闸
微波是波长小于1m的电磁波，它包含三个波段: (1)分米波:波长为10cm~1m，频率为3000~300MHz 的微波，称特高频； (2)厘米波:波长为1~10cm，频率为30000~3000MHz 的微波； (3)毫米波:波长＜1cm的微波。
二、相差高频保护原理图：
保护 保护
保护
保护 保护
保护
(1)当被保护范围内部K1点故障，两侧电流皆 从母线流向线路，其方向为正且相位相同。 (2)当被保护线路外部K2点故障时，两侧电流 相位差为180°。

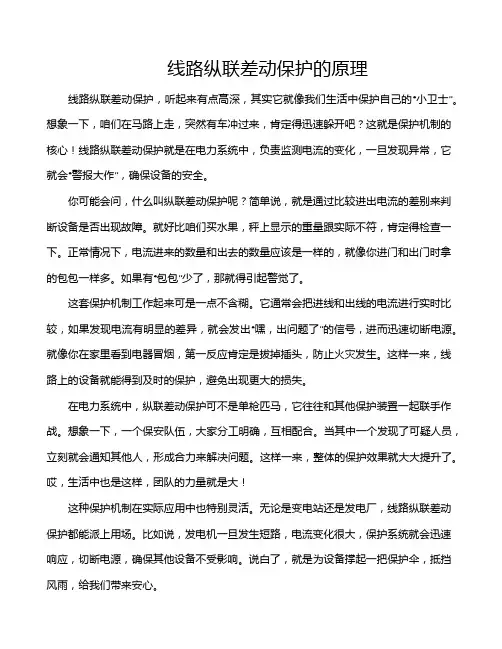

线路纵联差动保护的原理线路纵联差动保护，听起来有点高深，其实它就像我们生活中保护自己的“小卫士”。

想象一下，咱们在马路上走，突然有车冲过来，肯定得迅速躲开吧？这就是保护机制的核心！线路纵联差动保护就是在电力系统中，负责监测电流的变化，一旦发现异常，它就会“警报大作”，确保设备的安全。

你可能会问，什么叫纵联差动保护呢？简单说，就是通过比较进出电流的差别来判断设备是否出现故障。

就好比咱们买水果，秤上显示的重量跟实际不符，肯定得检查一下。

正常情况下，电流进来的数量和出去的数量应该是一样的，就像你进门和出门时拿的包包一样多。

如果有“包包”少了，那就得引起警觉了。

这套保护机制工作起来可是一点不含糊。

它通常会把进线和出线的电流进行实时比较，如果发现电流有明显的差异，就会发出“嘿，出问题了”的信号，进而迅速切断电源。

就像你在家里看到电器冒烟，第一反应肯定是拔掉插头，防止火灾发生。

这样一来，线路上的设备就能得到及时的保护，避免出现更大的损失。

在电力系统中，纵联差动保护可不是单枪匹马，它往往和其他保护装置一起联手作战。

想象一下，一个保安队伍，大家分工明确，互相配合。

当其中一个发现了可疑人员，立刻就会通知其他人，形成合力来解决问题。

这样一来，整体的保护效果就大大提升了。

哎，生活中也是这样，团队的力量就是大！这种保护机制在实际应用中也特别灵活。

无论是变电站还是发电厂，线路纵联差动保护都能派上用场。

比如说，发电机一旦发生短路，电流变化很大，保护系统就会迅速响应，切断电源，确保其他设备不受影响。

说白了，就是为设备撑起一把保护伞，抵挡风雨，给我们带来安心。

这套系统的设计也不是一朝一夕能完成的。

它需要专业的人士进行细致的调试和维护，确保每一个环节都能顺畅运行。

就像开车上路，车子得定期保养，不然出个小故障，那就麻烦大了。

电力系统也一样，时刻保持良好的状态，才能避免突发事件。

在未来，随着科技的进步，线路纵联差动保护的技术也会越来越先进。

继电保护装置从TA,TV获取电压电流，形成或提取两端被比较的电气量特征，一方面 发送信息，一方面接收信息（通信通道），比较两端电气量特征，符合条件则动作 并告知对方。
Relay protection,copyright Zhang Jingjing I-2
4-1 输电线纵联保护概述
2、分类
A、按通道类型分 1)导引线纵联保护（需敷设导引线电缆） 2)电力线载波纵联保护（以线路为通道） 3)微波纵联保护 4)光纤纵联保护（短线路纵联保护主要通道形式） B、按保护动作原理分 1)方向比较式纵联保护（通道中传送逻辑信号） 2)纵联电流差动保护（通道中传送两侧电气量信号）
1、载波通道的构成 1)输电线路。 2)阻波器 由电感线圈和可变电容器并联组成的回路。f0为并联谐振的频率。 这样，高频讯号被限制在输电线范围内，而不穿越到相邻线路上。 50Hz工频电流阻波呈现较小阻抗，不影响其传输。
Relay protection,copyright Zhang Jingjing I-7
4-2 输电线纵联保护两侧信息的交换
8).高频收发讯机。 发讯机发出讯号，通过高频通道，送到对端收讯机中，也被自己的收讯机接收，高频 收讯机接收由本端和对端所发送的高频讯号，经过比较判断后，再动作于继电保护。 发讯分故障时发讯和长期发讯。
2、载波通道的特点
对于中长距离的输电线路，敷设专门的辅助导线，技术上、经济上是不合理的。 利用输电线路本身作为一个通道，在输电线传送50Hz工频电流的同时，迭加传送 一个讯号，以进行线路两端电气量的比较。讯号采用50～400kHz的高频电流。 1)无中继通信距离长（几百公里）； 2)经济，使用方便； 3)工程施工比较简单
Relay protection,copyright Zhang Jingjing

变压器纵联差动保护原理变压器纵联差动保护是一种用于保护变压器的重要保护装置，主要用于检测变压器绕组之间的电流差异，以便快速准确地判断是否发生了内部故障。

以下是变压器纵联差动保护的基本原理：1. 基本原理：-纵联差动保护通过比较变压器绕组之间的电流来检测潜在的内部故障。

正常工作状态下，变压器的输入电流等于输出电流，即两侧绕组电流相等。

当发生内部故障时，如绕组短路或绝缘故障，绕组之间的电流差异将导致纵联差动电流。

2. 电流比较：-纵联差动保护系统会同时监测变压器高压绕组和低压绕组的电流。

这些电流通过电流互感器（CT）测量，并传输到差动保护设备中。

设备将两侧电流进行比较，正常情况下两侧电流应该平衡。

3. 设定电流和灵敏性：-差动保护设备设有一定的电流差动保护设定值。

当变压器内部发生故障时，导致两侧电流不平衡，超过设定值时，差动保护将启动，产生差动保护动作信号。

4. 差动保护动作：-一旦检测到电流差异超过设定阈值，差动保护设备会发出保护动作信号。

这通常包括切断电源、关闭刀闸等措施，以隔离变压器并防止故障蔓延。

5. 灵敏性和稳定性：-纵联差动保护需要在足够灵敏的同时保持稳定性，以防止误动作。

因此，设定值的选择、电流互感器的准确性和保护装置的灵敏性都是设计中需要考虑的关键因素。

6. 复合差动保护：-为了提高保护的可靠性，有时会采用复合差动保护，结合其他保护元件，如零序电流保护、过流保护等。

这样可以增加差动保护的鲁棒性，减少误动作的可能性。

变压器纵联差动保护是确保变压器正常运行和防止故障蔓延的关键保护装置之一。

通过及时、准确地检测内部故障，它有助于提高电力系统的可靠性和稳定性。

负序电流滤过器
影响纵联电流差动保护正确动作的因素
1.电流互感器的误差和不平衡电流 ຫໍສະໝຸດ .输电线路的分布电容电流及其补偿措施
3.负荷电流对纵联电流差动保护的影响
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
纵联电流差动保护
不带制动特性
整定：
1.躲过外部短路时的最大不平衡电流
Ise t KreK lnK peK rsItkmax
2.躲过最大负荷电流
IsetKreIlLmax
二者取较大者
灵敏度：单侧电源运行内部短路时
KsenIIsret
Ikmin2 Iset
带制动线圈
动作线圈：取和电流 制动线圈：取循环电流
Im In Im In
动作方程：
ImInkImInIo0 p
制动特性：动作电流不是定值，而是随制动电流变化，称为制动特性。
两侧电流的同步测量
基于数据通道的同步方法
两侧电流的同步测量
基于统一时钟的同步方法
纵联电流相位差动保护
负序电压滤过器
U m n R 1 R 1jX 1U ab R 2 jjX 2X 2U bc

M IM
k1
IN N
2）区外短路时： Ik1
M IM
IN
N k2
规定：电流的正方向为由母线流向线路
两侧电流相量和： 区内短路：IM IN Ik1 区外短路：IM IN 0
4.1.2 输电线路短路时两侧电气量的故障特征
2 两端功率方向的故障特征
1）区内短路时：
M IM
k1
IN N
SM
第4章 输电线路纵联保护
4.1 输电线路纵联保护概述 4.1.1 引言 电流保护、距离保护：
仅利用被保护元件一侧的电气量构成保护判据。
不可能快速区分本线末端和对侧母线（或相邻线 首端）故障。
导致II段延时切除，在高压系统中难以满足稳定 性对快速切除故障的要求。
4.1 输电线路纵联保护概述 4.1.1 引言 纵联保护：利用某种通信通道同时比较被保护元 件系1 两）纵在侧联正电保常气护运量的行（一与即般故在构线障成路时框两差图侧异之的间保发护生。纵向的联
4.3.4 影响方向纵联保护正确工作的因素及应 对措施
2 功率倒向对方向比较式纵联保护的影响及应对措施
1
2
QF3跳闸后： 线路L2：M侧功率正，N侧功率负，功率倒向。2向1发闭锁信号， 但信号有延时，在M侧未收到闭锁信号前可能误动作跳开QF1。
4.3.4 影响方向纵联保护正确工作的因素及应 对措施
1 基于数据通道的同步方法——采样时刻调整法
(1)通道延时的测定（正式采样同步前）
从站采样时刻点 tm1：主站发送信息
td

tr 2
tm1 2
tm
主站采样时刻点
(2) 主站时标与从站时标的核对 tr2：主站收到返回信息

向元件.
第二节 输电线纵联保护两侧信息的交换
载波保护或者高频保护
应用载波技术,以输电线本身作为通道,将线路两侧工频电气量 〔或两侧阶段式保护中测量元件的判别结果〕调制40k~500kHz 的高频电波上,沿通道互相传送；两侧保护收到此高频电波后,再 将其还原为工频电气量〔或判别结果〕并在各自的保护中比较这 些量,以判断是区内还是区外故障.
第 4章
输电线路的纵联保护
第一节 输电线路纵联保护概述
一、引言
1、反映单侧电气量保护的缺陷
无法实现全线速动
反应单侧电气量保护的缺陷： ∵无法区分本线路末端短路与相邻线路出口短路. ∴无法实现全线速动.
原因： 〔1〕电气距离接近相等. 〔2〕继电器本身测量误差. 〔3〕线路参数不准确. <4>LH、YH有误差. 〔5〕短路类型不同. 〔6〕运行方式变化等.
收不到高频信 号是跳闸的必 要条件.
高频信号是跳 闸的必要条件.
跳闸信号：
保护
跳闸
信号
1 跳闸 高频信号是跳
脉冲 闸的充分条件.
三、纵联保护动作原理
〔3〕电流相位比较式纵联保护 利用两端电流相位的特征差异,比较两端电流的相位关系构成电流
相位比较式纵联保护 .两端保护各自将本侧电流的正、负半周信 息转换为表示电流相位并利于传送的信号送到对端,同时接收对 端送来的电流 信号并与本册的相位相比较.
〔4〕距离纵联保护 构成原理与方向比较式纵联保护相似,只是用阻抗元件代替功率方
高频保护是目前220KV及以上电压等级复杂网络的主要保护方式.
高频保护由继电保护部分、高频收、发信机和通道组成.
Hale Waihona Puke 按工作原理分为方向高频保护和相差高频保护 方向高频保护的基本原理是比较被保护线路两侧的功率方向 相差高频保护的基本原理是比较被保护线路两侧的电流相位

纵联和横联差动保护的原理~！电网的纵联差动保护电流、电压和距离保护属于单端保护，不能瞬时切除保护范围内任何地点的故障。

这就不能满足高压输电线路系统稳定的要求。

如何保证瞬时切除高压输电线路故障？解决办法：采用线路纵差动保护线路纵差动保护是利用比较被保护元件始末端电流的大小和相位的原理来构成输电线路保护的。

当在被保护范围内任一点发生故障时，它都能瞬时切除故障。

－、纵联差动保护的工作原理电网的纵联差动保护反应被保护线路首末两端电流的大小和相位，保护整条线路，全线速动。

纵联差动保护原理接线如下图所示。

，即为电流互感器二次电流的差。

差回路：继电器回路。

正常'流入继电器的电流为I2—I2运行：流入差回路的电流外部短路：流入差回路中的电流为指出：被保护线路在正常运行及区外故障时，在理想状态下，流入差动保护差回路中的电流为零。

实际上，差回路中还有一个不平衡电流Ibp。

差动继电器KD的起动电流是按大于不平衡电流整定的，所以，在被保护线路正常及外部故障时差动保护不会动作。

内部短路：流入差动保护回路的电流为被保护线路内部故障时，流入差回路的电流远大于差动继电器的起动电流，差动继电器动作，瞬时发出跳闸脉冲，断开线路两侧断路器。

结论： 1、差动保护灵敏度很高 2、保护范围稳定 3、可以实现全线速动 4、不能作相邻元件的后备保护二、纵联差动保护的不平衡电流 1．稳态情况下的不平衡电流该不平衡电流为两侧电流互感器励磁电流的差。

差动回路中产生不平衡电流最大值为式中 KTA一电流互感器 10％误差； max—被保护线路外部短路时，流过保护线路的最大短路电流。

∙Ktx—电流互感器的同型系数，两侧电流互感器为同型号时，取0.5，否则取l； Id 2．暂态不平衡电流纵联差动保护是全线速动保护，需要考虑在外部短路时暂态过程中差回路出现的不平衡电流,其最大值为 2。

三、纵联差动保护的整定计算~式中Kfz——非周期分量的影响系数，在接有速饱和变流器时，取为1，否则取为1.5 差动保护的动作电流按躲开外部故障时的最大不平衡电流整定为防止电流互感器二次断线差动保护误动，按躲开电流互感器二次断线整定灵敏度校验：四、纵联差动保护的评价优点：全线速动，不受过负荷及系统振荡的影响，灵敏度较高。
