电力变压器铁芯叠片操作要点

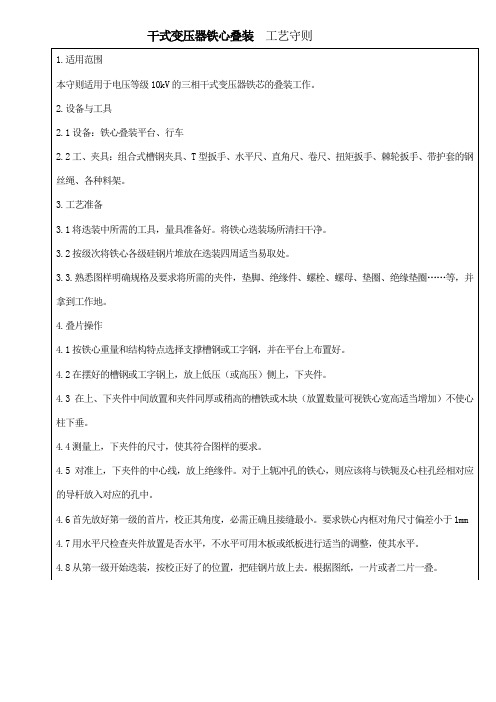

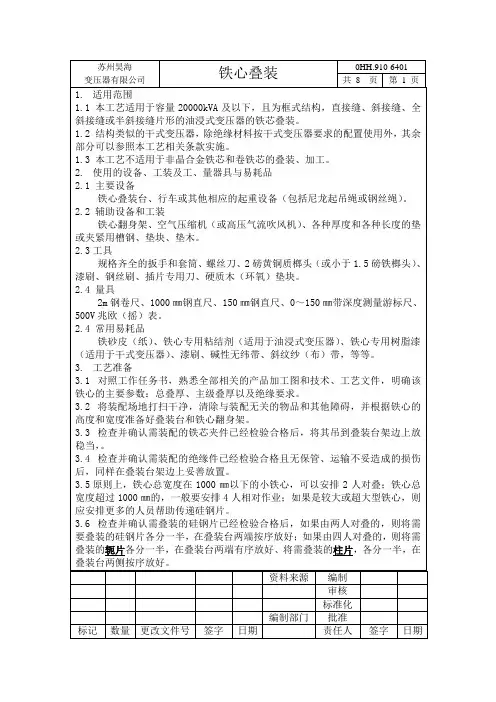

变压器铁心叠装工艺天水长城电工电器制造有限公司铁心叠装工艺1.适用范围1.1本工艺守则适用于电压等级35KV及以下SC系列树脂浇注干式变压器铁心叠装。

1.2本工艺仅在图样中生效。

2.设备及工具2.1叠装平台、起重吊车、铁芯夹具、辅助夹具、卷尺、水平尺、铁锤、胶木板、扳手、钢丝钳、漆刷、定位栓等。

3.准备工作3.1看清图纸及质量标准。

3.2按图纸规定的尺寸进行叠片（包括长、宽、厚）3.3根据图纸检查将要进行叠片的规格是否符合图纸尺寸，前一工序交来的零部件、如夹件、夹件绝缘、护板、硅钢片等是否有合格证。

3.4将各号片分别放在便于工作的地方。

3.5将叠片架放好，把周围的杂物清理干净。

4.工艺过程4.1现在平台上放置两条槽钢，然后垂直放上有绝缘垫块的夹件，使夹件位置符合图纸要求，两夹件之间放等高的辅助夹件（一般辅助夹件间隔200~300mm），用水平尺和垫块调整夹件与辅助夹件成一个水平面，防止铁心柱下垂，造成铁芯柱歪斜，有拉板的，放上拉板和拉板绝缘，无拉板的放上铁柱封面纸板。

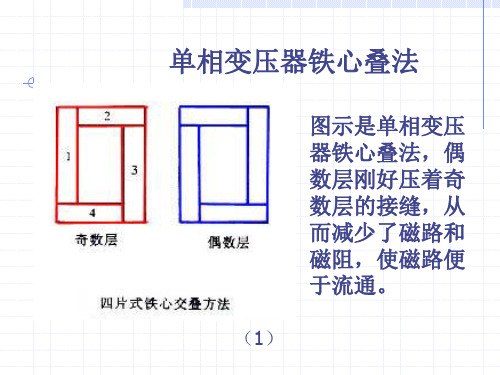

4.2按图纸的铁芯叠积图，两片一叠，三级接缝叠积，铁心叠片次序严格按照a、b、c次序进行。

4.3对接缝，两人在同一铁心柱（或铁轭）的两侧，由上往下逐级叠放。

4.4在叠第一层片的时候，角度应吻合，无离缝，并测量对角线S1、S2，S1、S2对角线应相等。

4.5根据铁芯大小，可用胶木块一级一靠打，也可15~20mm厚打齐一次，使接缝达到最小，禁止用锤直接敲打硅钢片，叠到30~40mm 时，把定位栓插入铁芯。

4.6每叠完一级，应进行一次修整，铁心柱片应与铁轭垂直，无搭头，测量铁芯厚度和对角线长度，注意防止每级片在宽度方向移动，叠至规定厚度后，开始下一级叠装。

4.7每叠到15~30mm时，用手轻摇或转动定位栓，让定位栓在铁芯孔里插取畅通。

4.8逐级叠放，逐级检查。

4.9叠完主级后，除全面检查一次接缝、垂直、搭头外，还要做如下检查；（1）检查上下铁轭两个端面，至少检查两点；（2）检查是否有漏片或错叠，如发现，应予纠正。

高中物理变压器硅钢片叠片方式1. 概述变压器是电力系统中重要的电能转换设备，用于改变交流系统的电压和电流。

在变压器中，硅钢片作为核心材料起着至关重要的作用。

硅钢片的叠片方式对变压器的性能有着重要影响，特别是对于高中物理教学来说，理解变压器硅钢片叠片方式对于学习和理解变压器的原理和工作机制具有重要意义。

2. 叠片方式的选择在变压器的设计和制造过程中，需要根据不同的需求选择不同的硅钢片叠片方式。

通常有以下几种叠片方式可供选择：1) C型叠式2) O型叠式3) 矩形叠式4) 非晶合金叠式3. C型叠式C型叠式是指硅钢片呈C形叠放。

C型叠式可以有效减小磁通漏磁，减少感应电动势的损耗，使得变压器的效率更高。

C型叠式还可以减小铁芯的损耗和噪音，提高了变压器的工作性能。

在一些要求较高的变压器中常常采用C型叠式。

4. O型叠式O型叠式是指硅钢片呈O形叠放。

O型叠式可以使得变压器的谐波波形更加接近正弦波形，减小了谐波含量，提高了变压器的工作稳定性。

另外，O型叠式还能够减小变压器的谐波损耗和噪音，提高了变压器的工作效率。

5. 矩形叠式矩形叠式是指硅钢片呈矩形叠放。

矩形叠式可以使得变压器的铁芯短路回路更短，减小了漏磁损耗，提高了变压器的效率。

矩形叠式适用于一些要求较高的变压器中，可以有效提高变压器的额定容量。

6. 非晶合金叠式非晶合金叠式是利用非晶合金材料制成的硅钢片叠放壳链的方式。

非晶合金的磁性能更好，损耗更小，因此非晶合金叠式适用于一些要求高效率和低损耗的变压器中。

7. 总结变压器的硅钢片叠片方式直接影响着变压器的工作性能和效率。

在实际的变压器设计和制造过程中，需要根据具体的要求选择合适的叠片方式，以达到最佳的工作效果。

在高中物理教学中，深入理解变压器硅钢片叠片方式，有利于学生对于变压器原理和工作机制的理解，培养学生的实际动手能力和实验技能。

希望通过本文的介绍，可以帮助学生更好地理解和掌握变压器的相关知识。

8. 应用举例在现实生活中，变压器以其优越的性能和广泛的应用而被广泛运用。

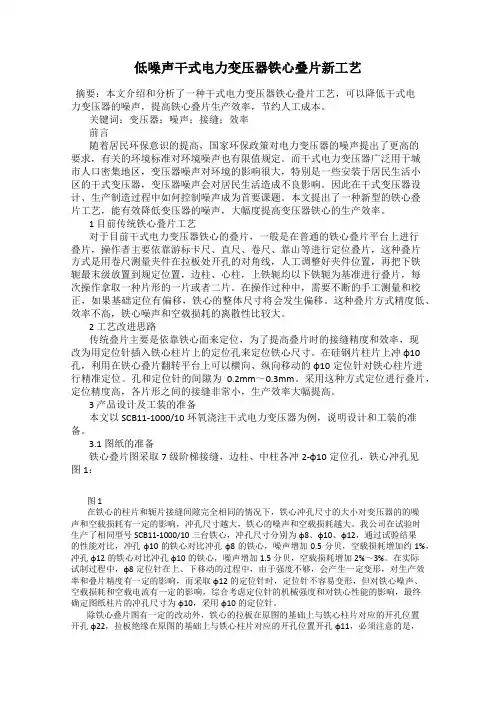

低噪声干式电力变压器铁心叠片新工艺摘要：本文介绍和分析了一种干式电力变压器铁心叠片工艺，可以降低干式电力变压器的噪声，提高铁心叠片生产效率，节约人工成本。

关键词：变压器；噪声；接缝；效率前言随着居民环保意识的提高，国家环保政策对电力变压器的噪声提出了更高的要求，有关的环境标准对环境噪声也有限值规定。

而干式电力变压器广泛用于城市人口密集地区，变压器噪声对环境的影响很大，特别是一些安装于居民生活小区的干式变压器，变压器噪声会对居民生活造成不良影响。

因此在干式变压器设计、生产制造过程中如何控制噪声成为首要课题。

本文提出了一种新型的铁心叠片工艺，能有效降低变压器的噪声，大幅度提高变压器铁心的生产效率。

1 目前传统铁心叠片工艺对于目前干式电力变压器铁心的叠片，一般是在普通的铁心叠片平台上进行叠片，操作者主要依靠游标卡尺、直尺、卷尺、靠山等进行定位叠片，这种叠片方式是用卷尺测量夹件在拉板处开孔的对角线，人工调整好夹件位置，再把下铁轭最末级放置到规定位置，边柱、心柱，上铁轭均以下铁轭为基准进行叠片，每次操作拿取一种片形的一片或者二片。

在操作过种中，需要不断的手工测量和校正，如果基础定位有偏移，铁心的整体尺寸将会发生偏移。

这种叠片方式精度低、效率不高，铁心噪声和空载损耗的离散性比较大。

2 工艺改进思路传统叠片主要是依靠铁心面来定位，为了提高叠片时的接缝精度和效率，现改为用定位针插入铁心柱片上的定位孔来定位铁心尺寸。

在硅钢片柱片上冲φ10孔，利用在铁心叠片翻转平台上可以横向、纵向移动的φ10定位针对铁心柱片进行精准定位。

孔和定位针的间隙为0.2mm～0.3mm。

采用这种方式定位进行叠片，定位精度高，各片形之间的接缝非常小，生产效率大幅提高。

3 产品设计及工装的准备本文以SCB11-1000/10环氧浇注干式电力变压器为例，说明设计和工装的准备。

3.1图纸的准备铁心叠片图采取7级阶梯接缝，边柱、中柱各冲2-φ10定位孔，铁心冲孔见图1：图1在铁心的柱片和轭片接缝间隙完全相同的情况下，铁心冲孔尺寸的大小对变压器的的噪声和空载损耗有一定的影响，冲孔尺寸越大，铁心的噪声和空载损耗越大。

干式变压器铁芯叠片流程英文回答：Dry-type transformer core laminations stacking process.The core of a dry-type transformer is made up of laminations of electrical steel. These laminations are stacked together to form the core, and the magnetic field created by the windings of the transformer flows through the core. The laminations are insulated from each other to minimize eddy current losses.The stacking process of the core laminations iscritical to the performance of the transformer. If the laminations are not stacked properly, it can lead to increased losses and reduced efficiency. The laminations should be stacked in a way that minimizes the air gaps between them. The laminations should also be stacked in a way that ensures that the magnetic field is evenly distributed throughout the core.There are a number of different methods that can beused to stack the core laminations. One common method is to use a stacking fixture. A stacking fixture is a device that holds the laminations in place while they are being stacked. The stacking fixture ensures that the laminations are stacked in the correct orientation and that the air gaps between them are minimized.Another method that can be used to stack the core laminations is to use a hand-held stacking tool. A hand-held stacking tool is a device that is used to hold the laminations in place while they are being stacked. Thehand-held stacking tool does not provide the same level of precision as a stacking fixture, but it can be used tostack laminations in a variety of different shapes and sizes.Once the core laminations have been stacked, they are secured in place using a variety of methods. One common method is to use a banding press. A banding press is a device that applies pressure to the core laminations tohold them in place. The banding press can be used to apply a variety of different types of banding material, such as steel banding or fiberglass banding.Another method that can be used to secure the core laminations in place is to use a welding process. A welding process is used to fuse the core laminations together. The welding process can be used to create a strong bond between the core laminations, but it can also damage the core laminations if it is not done properly.The stacking process of the core laminations is a critical part of the manufacturing process of a dry-type transformer. If the laminations are not stacked properly, it can lead to increased losses and reduced efficiency. The stacking process should be carried out by a trained technician using the proper tools and equipment.中文回答：干式变压器铁芯叠片流程。

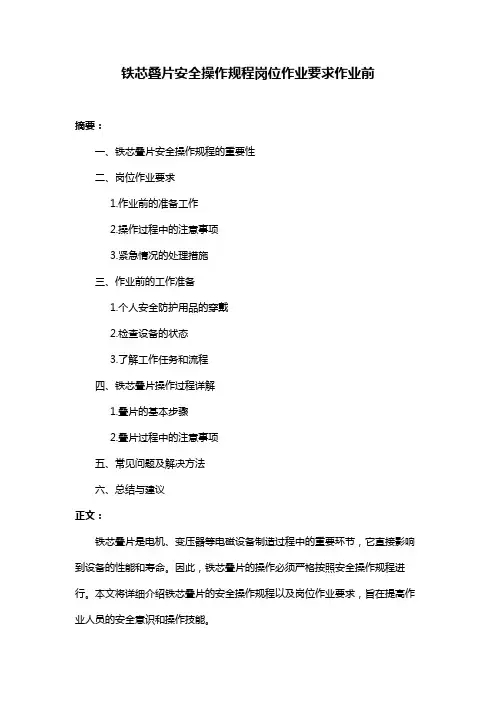

铁芯叠片安全操作规程岗位作业要求作业前摘要：一、铁芯叠片安全操作规程的重要性二、岗位作业要求1.作业前的准备工作2.操作过程中的注意事项3.紧急情况的处理措施三、作业前的工作准备1.个人安全防护用品的穿戴2.检查设备的状态3.了解工作任务和流程四、铁芯叠片操作过程详解1.叠片的基本步骤2.叠片过程中的注意事项五、常见问题及解决方法六、总结与建议正文：铁芯叠片是电机、变压器等电磁设备制造过程中的重要环节，它直接影响到设备的性能和寿命。

因此，铁芯叠片的操作必须严格按照安全操作规程进行。

本文将详细介绍铁芯叠片的安全操作规程以及岗位作业要求，旨在提高作业人员的安全意识和操作技能。

一、铁芯叠片安全操作规程的重要性铁芯叠片操作涉及大型设备的运行，高压电流的流动，以及多种危险物质的接触。

如果不按照安全操作规程进行，可能导致设备损坏、人身伤害甚至重大事故的发生。

因此，熟悉并遵守铁芯叠片的安全操作规程是每位作业人员的基本职责。

二、岗位作业要求1.作业前的准备工作在进行铁芯叠片操作前，作业人员应确保已阅读并理解安全操作规程，穿戴好个人防护用品，如绝缘手套、安全帽、防护眼镜等。

同时，要对作业现场进行清理，确保无杂物、油污等危险因素。

2.操作过程中的注意事项在铁芯叠片过程中，作业人员要密切关注设备运行状况，严格按照操作步骤进行。

操作过程中应注意以下几点：a.控制叠片速度，避免过快或过慢导致的问题；b.确保叠片间隙均匀，以保证铁芯质量；c.注意铁芯叠片的整齐度，防止出现翘曲、变形等情况；d.密切观察电流、电压等参数，确保在正常范围内。

3.紧急情况的处理措施在铁芯叠片过程中，如遇到紧急情况，作业人员应立即按下急停按钮，切断电源，确保人身和设备安全。

随后，对紧急情况进行排查和处理，确保恢复正常后方可继续作业。

三、作业前的工作准备1.个人安全防护用品的穿戴作业前，应确保作业人员已穿戴好个人防护用品，如绝缘手套、安全帽、防护眼镜等，以防止在操作过程中发生意外伤害。

叠片操作要点1、熟悉图纸和质量要求，准备好叠片过程中所需要材料、零配件、工具及工装；2、把尺寸超差和不合格的废片调出来不用；3、用布清洁上下夹板，并放好夹件及绝缘和封片，辅助槽钢在125KV A以及下时铺一根，125KV A以上时应铺两根，并在辅助槽钢和铁芯封片交叉处分别放置扁钢一块，630KV A以上容量的辅助槽钢不应挡住夹件两头的拉螺杆孔，注意用水平尺检查上下夹件及辅助槽钢上端面应在同一平面上。

4、用卷尺测量上下夹件平行度和对角线应控制在1mm以内。

5、叠装铁芯时一般使用两片一叠的方式，并按照“中、左、右”的顺序放置中柱片，每三层为一个循环。

每叠完一级或厚度超过15mm时，应用铜质或用胶木打平垫块敲齐一次铁芯端面，缩小接缝，消除搭头和端面的参差不齐，进行整形和自检。

6、注意叠片时片的厚度，遇有厚薄不均的铁芯片时，应均匀分开放在没级的芯柱上边，以避免使芯柱的叠厚不一致。

必要时对较薄的一边采用三片一叠。

每级厚度用游柱卡尺或钢直尺在压紧状态测量时应符合图纸规定的厚度，注意留有一定的裕度，主级厚应有一个正偏差。

7、应选择较好的片作为每级的上下封面片，应特别注意上轭必须全部用较好的片，每层带折痕的片或无涂层的片必须要用较好的片隔开。

8、叠至最后三级时，将铁芯临时加紧，用卡钳测量总厚度。

根据误差调整最后三级的叠级厚度，使总厚度控制在+2mm以内，并进行全面的检查和整形。

9、放好另一部分夹件及绝缘、垫脚等，注意方向不要搞错，拧紧螺杆螺帽时注意应将螺杆两端出头和调整一次，拉螺杆下端长度不得超过垫脚。

纸管端口应光滑，长度一致，并不得顶夹件。

10、垫脚垫块应用烘干杂木制作，不合适时应予修整，以使其与铁芯下轭端面靠紧。

11、夹装铁芯时应先紧夹螺杆，后拧紧拉螺杆；先中间，后两边。

12、试验完毕，需绑扎的铁芯柱应用无纬带或紧缩带对芯柱进行绑扎，且应均匀一致，不得有悬浮头。

13、用压缩空气吹净铁芯本体，然后再芯柱和下轭端面刷聚氨酯清漆一层，注意上轭及芯柱靠近上轭部分不能刷漆，并注意不要将漆滴在夹件和铁芯片上。

变压器最快叠片手法变压器是电能传输和变换的重要设备，叠片是制造变压器的关键步骤之一。

传统的叠片方法需要耗费大量的时间和人力，而且效率低下。

为了提高叠片的效率和质量，一些技术人员发明了快速叠片技术，其中比较常用的是“最快叠片手法”。

下面就让我们来探讨一下这种技巧。

一、什么是变压器叠片？变压器是电气设备中的一种，用于对电压、电流和功率进行变换。

变压器的核心部分是铁芯，铁芯是由许多薄片堆叠而成的。

这些薄片被称为叠片。

在制造变压器时，铁芯中的叠片需要经过特定的叠片方式进行组装。

传统的叠片方式是手工进行的，工人需要挨个取出叠片，用工具对其进行定位、排列，再把它们逐层叠放在一起。

这种方法的效率极低，而且容易出现误差，导致变压器的性能下降。

因此，一些技术人员开始探索一些新的叠片技术，以提高效率和质量。

二、最快叠片手法的原理最快叠片手法是一种基于数学原理的快速叠片技术。

其原理是把铁芯中的叠片分为两道叠片，然后通过反转、移动和相互叠放等方式，使得两道叠片最终组装成一个铁芯。

这种技术的优势在于它可以通过许多简单的步骤来组装一个铁芯，从而提高了效率。

更重要的是，这种方法可以有效避免一些误差，从而提高了产品的质量。

三、如何进行最快叠片手法最快叠片手法的步骤相对来说比较繁琐，下面简单介绍一下：1. 准备好两条叠片，每条叠片的厚度应为总厚度的一半。

2. 将两条叠片反转，然后将它们相互叠放在一起。

这样可以保证每个叠片都与相邻的叠片的角度一致。

3. 将两条叠片彼此分离，然后将它们沿着一个轴旋转90度。

4. 将两条叠片重新叠放在一起，并按照之前的方式将它们组装在一起。

5. 重复以上步骤，直到整个铁芯被组装成为一个整体。

需要注意的是，每个叠片的厚度和数量都是需要精确计算的。

如果出现偏差，整个变压器的性能就会下降。

四、最快叠片手法的优点最快叠片手法的优点主要有以下几个方面：1. 提高了叠片的效率：与传统的叠片方法相比，最快叠片手法可以大大提高叠片的效率。

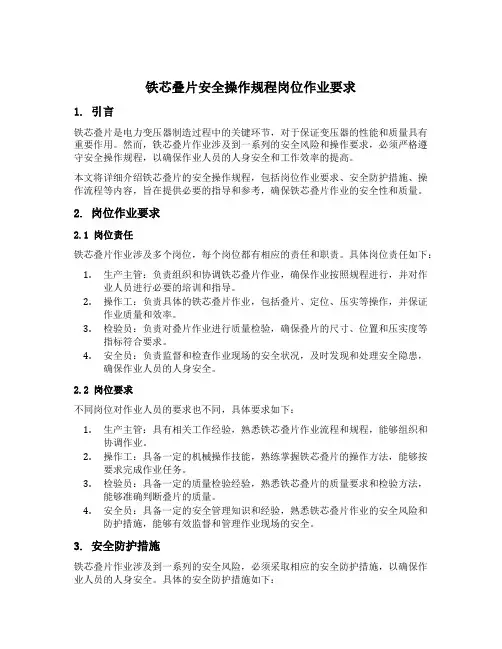

铁芯叠片安全操作规程岗位作业要求1. 引言铁芯叠片是电力变压器制造过程中的关键环节，对于保证变压器的性能和质量具有重要作用。

然而，铁芯叠片作业涉及到一系列的安全风险和操作要求，必须严格遵守安全操作规程，以确保作业人员的人身安全和工作效率的提高。

本文将详细介绍铁芯叠片的安全操作规程，包括岗位作业要求、安全防护措施、操作流程等内容，旨在提供必要的指导和参考，确保铁芯叠片作业的安全性和质量。

2. 岗位作业要求2.1 岗位责任铁芯叠片作业涉及多个岗位，每个岗位都有相应的责任和职责。

具体岗位责任如下：1.生产主管：负责组织和协调铁芯叠片作业，确保作业按照规程进行，并对作业人员进行必要的培训和指导。

2.操作工：负责具体的铁芯叠片作业，包括叠片、定位、压实等操作，并保证作业质量和效率。

3.检验员：负责对叠片作业进行质量检验，确保叠片的尺寸、位置和压实度等指标符合要求。

4.安全员：负责监督和检查作业现场的安全状况，及时发现和处理安全隐患，确保作业人员的人身安全。

2.2 岗位要求不同岗位对作业人员的要求也不同，具体要求如下：1.生产主管：具有相关工作经验，熟悉铁芯叠片作业流程和规程，能够组织和协调作业。

2.操作工：具备一定的机械操作技能，熟练掌握铁芯叠片的操作方法，能够按要求完成作业任务。

3.检验员：具备一定的质量检验经验，熟悉铁芯叠片的质量要求和检验方法，能够准确判断叠片的质量。

4.安全员：具备一定的安全管理知识和经验，熟悉铁芯叠片作业的安全风险和防护措施，能够有效监督和管理作业现场的安全。

3. 安全防护措施铁芯叠片作业涉及到一系列的安全风险，必须采取相应的安全防护措施，以确保作业人员的人身安全。

具体的安全防护措施如下：1.作业场所应保持清洁整齐，无杂物堆放，地面应干燥平整，以防滑倒事故的发生。

2.作业人员应佩戴符合规定的个人防护装备，包括安全帽、防护眼镜、防护手套等，以保护头部、眼睛和手部的安全。

3.对于需要使用机械设备的作业，应确保设备的正常运行和安全性能，定期进行维护和检修。
