第四章 铁路车站信号控制系统

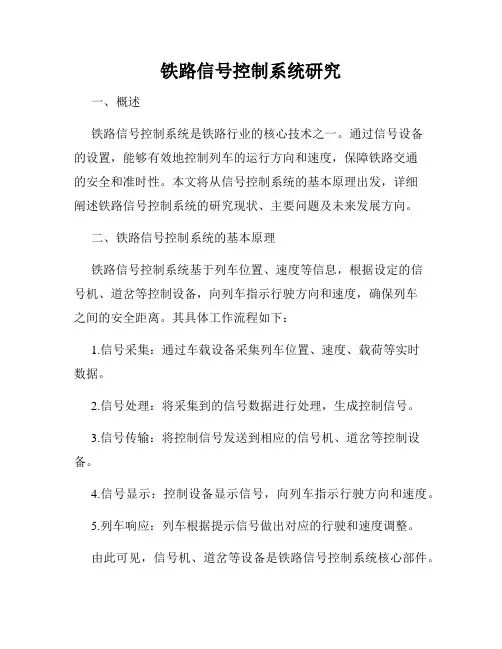

铁路信号控制系统研究一、概述铁路信号控制系统是铁路行业的核心技术之一。

通过信号设备的设置，能够有效地控制列车的运行方向和速度，保障铁路交通的安全和准时性。

本文将从信号控制系统的基本原理出发，详细阐述铁路信号控制系统的研究现状、主要问题及未来发展方向。

二、铁路信号控制系统的基本原理铁路信号控制系统基于列车位置、速度等信息，根据设定的信号机、道岔等控制设备，向列车指示行驶方向和速度，确保列车之间的安全距离。

其具体工作流程如下：1.信号采集：通过车载设备采集列车位置、速度、载荷等实时数据。

2.信号处理：将采集到的信号数据进行处理，生成控制信号。

3.信号传输：将控制信号发送到相应的信号机、道岔等控制设备。

4.信号显示：控制设备显示信号，向列车指示行驶方向和速度。

5.列车响应：列车根据提示信号做出对应的行驶和速度调整。

由此可见，信号机、道岔等设备是铁路信号控制系统核心部件。

三、铁路信号控制系统的研究现状铁路信号控制系统的安全性、可靠性、准确性等方面要求较高，也正是由于其中的复杂性，其研究领域和技术应用都具有广阔的前景。

在我国，铁路信号控制系统的研究在不断发展中，主要包括以下几个领域：1.信号采集与处理技术的研究：该领域的研究主要集中在列车位置和速度的采集和处理上，目前国内外普遍采用的是GPS定位和惯性导航相结合的方式。

2.控制信号传输与显示技术的研究：该领域的研究重点在于确保控制信号传输的稳定性和可靠性，并尽可能地提高控制设备显示信号的清晰度和有效性。

3.信号机、道岔等控制设备技术的研究：该领域的研究主要围绕着信号机、道岔等控制设备的性能、品质和制造技术等方面展开。

四、铁路信号控制系统的主要问题铁路信号控制系统的具体实施过程中还存在一些问题，主要包括以下几个方面：1.安全隐患：信号设备出现故障或者误操作等意外情况，很有可能导致铁路交通事故。

2.技术不成熟性：尽管目前铁路信号控制系统已经较为成熟，但仍然存在部分技术不够完善的问题，如信号采集、处理、传输等方面的存在的误差、精度不够高等问题。

铁路信号控制系统设计在铁路运输中，信号控制系统是保证列车行驶安全和效率的重要组成部分。

本文将介绍铁路信号控制系统的设计和实现过程，包括信号类型、信号控制原理、信号系统组成和信号控制的自动化。

一、信号类型铁路信号主要分为两种类型：主要信号和辅助信号。

主要信号又分为机车信号、信号机和科技信号。

其中，机车信号指的是在铁路线路上设置的信号牌，用作机车司机识别行车信息的重要标志。

信号机指的是在铁路站台或者线路上设置的信号机，用于控制列车行车方向和速度。

科技信号指的是通过计算机、视频监控等技术手段获取的信号信息，用于辅助信号机和机车信号的识别和判断。

辅助信号则分为路缘信号、侧向信号和距离信号。

路缘信号是指设置在铁路线路边缘处的信号，用于识别铁路路线。

侧向信号是指设置在铁路线路左、右侧位置的信号，用于指示铁路线路方向。

距离信号是指设置在铁路线路车站或者车辆行驶距离上的信号，以提示司机与车长电气部分的状态。

二、信号控制原理铁路信号控制原理分为两个方面：信号传输原理和信号作用原理。

在信号传输方面，铁路信号控制主要依靠电信号传输。

通过送电方式，将信号传输到信号控制电缆上。

同时，信号传输也需要考虑信号方向，用于提醒行车方向和变车道信息。

在信号作用方面，铁路信号控制主要以信号灯、信标、转辙器和区间占用进行。

例如，在设置转辙器的时候，需要考虑铁路路线和行车方向；在设置区间占用信号的时候，需要考虑前方行车区域是否被占用。

这些信号传输和作用的细节需要统一规划，并保证运行效率和安全性。

三、信号系统组成铁路信号控制系统主要由信号灯、信标、转辙器、计算机和一系列设备组成。

其中，信号灯通常是在路线和站场上设置的，其作用是指示行车路线和行车状态。

信标则是铁路路线上某特定位置的信号，用于提示车辆和司机将要进入的铁路路线、车站或者车道。

转辙器则是指铁路线路上的交叉口处，用于控制铁路路线和行车速度。

计算机和其他设备则是负责对信号信息的采集、传输和控制。

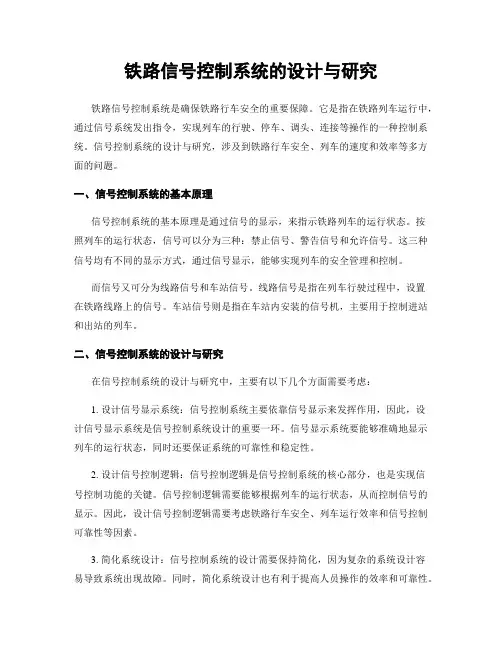

铁路信号控制系统的设计与研究铁路信号控制系统是确保铁路行车安全的重要保障。

它是指在铁路列车运行中，通过信号系统发出指令，实现列车的行驶、停车、调头、连接等操作的一种控制系统。

信号控制系统的设计与研究，涉及到铁路行车安全、列车的速度和效率等多方面的问题。

一、信号控制系统的基本原理信号控制系统的基本原理是通过信号的显示，来指示铁路列车的运行状态。

按照列车的运行状态，信号可以分为三种：禁止信号、警告信号和允许信号。

这三种信号均有不同的显示方式，通过信号显示，能够实现列车的安全管理和控制。

而信号又可分为线路信号和车站信号。

线路信号是指在列车行驶过程中，设置在铁路线路上的信号。

车站信号则是指在车站内安装的信号机，主要用于控制进站和出站的列车。

二、信号控制系统的设计与研究在信号控制系统的设计与研究中，主要有以下几个方面需要考虑：1. 设计信号显示系统：信号控制系统主要依靠信号显示来发挥作用，因此，设计信号显示系统是信号控制系统设计的重要一环。

信号显示系统要能够准确地显示列车的运行状态，同时还要保证系统的可靠性和稳定性。

2. 设计信号控制逻辑：信号控制逻辑是信号控制系统的核心部分，也是实现信号控制功能的关键。

信号控制逻辑需要能够根据列车的运行状态，从而控制信号的显示。

因此，设计信号控制逻辑需要考虑铁路行车安全、列车运行效率和信号控制可靠性等因素。

3. 简化系统设计：信号控制系统的设计需要保持简化，因为复杂的系统设计容易导致系统出现故障。

同时，简化系统设计也有利于提高人员操作的效率和可靠性。

4. 提高系统可靠性：信号控制系统的可靠性对铁路运输的安全至关重要。

因此，在设计和研究信号控制系统时，需要考虑如何提高系统的可靠性，采用先进的技术和设备，定期进行维护保养，及时排查故障等。

三、信号控制系统的发展与应用近年来，随着信息技术的发展，信号控制系统得到了进一步的升级和改造，也开始涉及到物联网、云计算和大数据等新技术的应用。

车站信号自动控制系统学生姓名：学号：专业班级：指导教师：摘要随着铁路信号技术的发展和应用,铁路信号已成为提高运输效率、实现运输管理自动化和列车运行自动控制以及改善铁路员工劳动条件的重要技术手段,用来保证行车安全。

按其应用场所可分为车站信号控制系统、编组站调车控制系统、区间信号控制系统、铁路行车指挥控制系统及列车运行自动控制系统等。

而车站信号控制系统则是一个安全继电集中联锁系统，它包括：（1）进路空闲的检测技术；（2）道岔控制技术；（3）信号控制技术；（4）联锁技术；（5）故障-安全技术。

在这些电路安装之前，首先需要现场勘测调查，然后设计站场室内室外设备的布置以及电路电缆的走向、送电受电等等。

这也就是本设计所要做的，主要包括车站信号平面布置图、联锁表、双线绝缘轨道电路布置图、电缆径路图和电缆网络图、控制台盘面布置图、控制台零层端子配线图、控制台电源配线图、组合连接图及排列表、室外电缆配线图等内容。

关键词：车站信号；行车安全；信号控制；目录摘要.................................................................................................. 错误！未定义书签。

引言.................................................................................................. 错误！未定义书签。

第一章所选站场简介.......................................................................... 错误！未定义书签。

第二章车站信号平面布置图 (3)2.1车站信号平面布置图包括的内容： (3)2.2股道编号、道岔编号 (3)2.3 信号机的布置 (4)2.31列车信号机的布置 (4)2.32 调车信号机的布置 (4)2.33、信号机编号 (5)2.4钢轨绝缘位置的确定 (5)2.5、轨道区段的划分及编号 (6)2.6 坐标计算 (8)第三章联锁表.................................................................................. 错误！未定义书签。

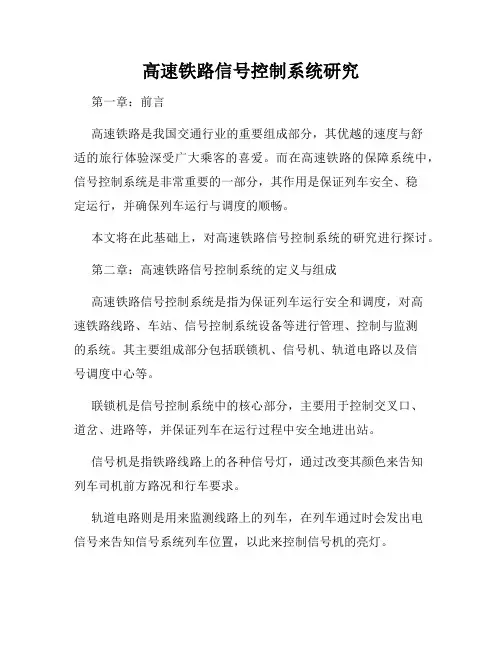

高速铁路信号控制系统研究第一章：前言高速铁路是我国交通行业的重要组成部分，其优越的速度与舒适的旅行体验深受广大乘客的喜爱。

而在高速铁路的保障系统中，信号控制系统是非常重要的一部分，其作用是保证列车安全、稳定运行，并确保列车运行与调度的顺畅。

本文将在此基础上，对高速铁路信号控制系统的研究进行探讨。

第二章：高速铁路信号控制系统的定义与组成高速铁路信号控制系统是指为保证列车运行安全和调度，对高速铁路线路、车站、信号控制系统设备等进行管理、控制与监测的系统。

其主要组成部分包括联锁机、信号机、轨道电路以及信号调度中心等。

联锁机是信号控制系统中的核心部分，主要用于控制交叉口、道岔、进路等，并保证列车在运行过程中安全地进出站。

信号机是指铁路线路上的各种信号灯，通过改变其颜色来告知列车司机前方路况和行车要求。

轨道电路则是用来监测线路上的列车，在列车通过时会发出电信号来告知信号系统列车位置，以此来控制信号机的亮灯。

信号调度中心则是用于接收铁路运行情况的监测数据，对铁路线路进行调度和管理。

第三章：高速铁路信号控制系统的工作原理高速铁路信号控制系统的工作原理十分复杂，通俗来说，其基本工作流程可以分为以下几步：第一步，列车行驶到联锁区段时，系统将自动根据列车进路和设定的信号状态来控制信号机的亮灯。

第二步，列车通过信号机后，系统会同时记录轨道电路的状态，以此来监测列车的运行状态。

第三步，列车进入站台后，联锁机会自动锁定相关设备和信号机，以保障列车进出站安全。

第四步，列车行驶在线路上时，信号调度中心会根据当前的铁路运行情况，对铁路线路进行调度，来确保铁路运行的顺畅和车辆的安全。

第四章：高速铁路信号控制系统的优势高速铁路信号控制系统具有以下几个优势：一、保障了列车运行的安全性和稳定性，远离了铁路事故的发生以及乘客受到的安全威胁。

二、提高了铁路运输的运行效率，通过联锁机的控制来实现线路及道口的协调配合，使列车的停留时间和停留次数降到最低。

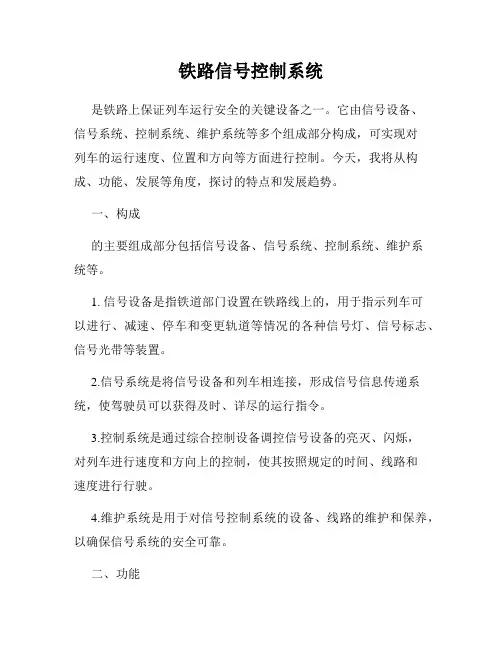

铁路信号控制系统是铁路上保证列车运行安全的关键设备之一。

它由信号设备、信号系统、控制系统、维护系统等多个组成部分构成，可实现对列车的运行速度、位置和方向等方面进行控制。

今天，我将从构成、功能、发展等角度，探讨的特点和发展趋势。

一、构成的主要组成部分包括信号设备、信号系统、控制系统、维护系统等。

1. 信号设备是指铁道部门设置在铁路线上的，用于指示列车可以进行、减速、停车和变更轨道等情况的各种信号灯、信号标志、信号光带等装置。

2.信号系统是将信号设备和列车相连接，形成信号信息传递系统，使驾驶员可以获得及时、详尽的运行指令。

3.控制系统是通过综合控制设备调控信号设备的亮灭、闪烁，对列车进行速度和方向上的控制，使其按照规定的时间、线路和速度进行行驶。

4.维护系统是用于对信号控制系统的设备、线路的维护和保养，以确保信号系统的安全可靠。

二、功能的主要功能包括：1.指示列车行驶方向和速度。

在铁路线上、进站或出站前，通过设置不同的信号灯光或信号标志，告诉列车驾驶员行驶方向和速度的要求，从而使列车按照规定的路线和速度行驶。

2.控制列车行驶。

控制系统通过对信号设备亮灭的控制，使列车从开始行驶到停车都有序、安全地进行，避免列车相撞、偏离轨道等事故发生。

3.调度管理。

通过不同的信号灯光和信号标志，及信号系统，可以使驾驶员及时获得各种指令，并能够遵守，从而实现对铁路行车班次、车次的管理。

三、发展随着科技的不断进步，的技术水平也在逐渐提高。

由于铁路运输业的日益发达，也迎来了新的发展机遇。

1.数字化智能化。

在近年来，随着计算机和信息技术的飞速发展，也在向数字化智能化方向发展。

数字化技术可以提高信号系统的准确性和可靠性，智能化技术不仅可以帮助监控信号设备的运行状态，还可以以最佳的方式自动控制列车的速度和方向。

2.低成本化。

的设备和维护成本一直很高，这也是一项需要解决的问题。

新型的信号控制系统正在逐渐实现低成本化，这是能够降低设备和维护成本的重大优势。

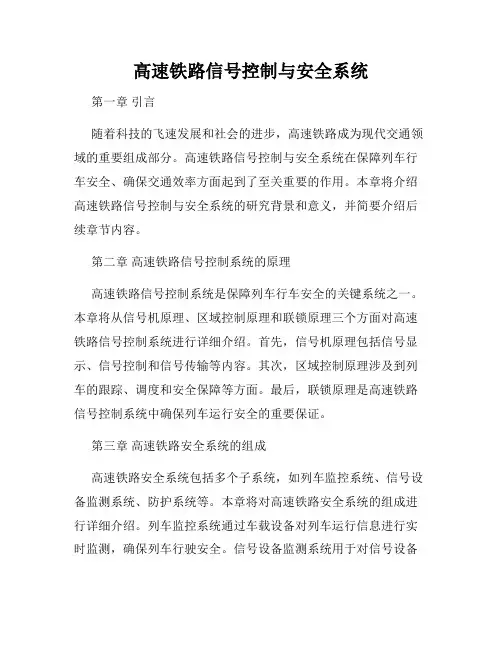

高速铁路信号控制与安全系统第一章引言随着科技的飞速发展和社会的进步，高速铁路成为现代交通领域的重要组成部分。

高速铁路信号控制与安全系统在保障列车行车安全、确保交通效率方面起到了至关重要的作用。

本章将介绍高速铁路信号控制与安全系统的研究背景和意义，并简要介绍后续章节内容。

第二章高速铁路信号控制系统的原理高速铁路信号控制系统是保障列车行车安全的关键系统之一。

本章将从信号机原理、区域控制原理和联锁原理三个方面对高速铁路信号控制系统进行详细介绍。

首先，信号机原理包括信号显示、信号控制和信号传输等内容。

其次，区域控制原理涉及到列车的跟踪、调度和安全保障等方面。

最后，联锁原理是高速铁路信号控制系统中确保列车运行安全的重要保证。

第三章高速铁路安全系统的组成高速铁路安全系统包括多个子系统，如列车监控系统、信号设备监测系统、防护系统等。

本章将对高速铁路安全系统的组成进行详细介绍。

列车监控系统通过车载设备对列车运行信息进行实时监测，确保列车行驶安全。

信号设备监测系统用于对信号设备的运行状态进行监测和维护。

防护系统是为了防止外部因素对列车行车安全造成影响而设计的。

第四章高速铁路信号控制与安全系统的技术挑战高速铁路信号控制与安全系统的建设面临着一系列的技术挑战。

本章将详细介绍这些技术挑战，包括系统可靠性、数据安全性、通信延时等方面。

在高速列车运行过程中，信号控制系统的可靠性是保证列车行车安全的关键因素。

数据安全性是指在列车运行信息传输和存储过程中，对数据进行合理的加密和防护。

通信延时是高速铁路信号控制系统中面临的另一个重要问题，对于保障正常通信和实时响应具有关键性作用。

第五章高速铁路信号控制与安全系统的发展趋势高速铁路信号控制与安全系统的发展呈现出一些明显的趋势。

本章将对这些发展趋势进行详细介绍。

首先，从传统的有线通信发展到无线通信，提高了系统的可靠性和通信速度。

其次，采用新一代控制技术，如云计算和物联网，实现对列车行车安全和设备维护的智能化管理。

车站信号控制系统课程设计上行咽喉一、引言车站信号控制系统课程设计是现代交通运输领域中非常重要的课程之一。

其中，上行咽喉是车站信号控制系统中的重要组成部分，对于保障列车运行安全和提高铁路运输效率有着至关重要的作用。

本文将对车站信号控制系统课程设计中的上行咽喉进行详细介绍。

二、上行咽喉概述1. 上行咽喉定义上行咽喉是指列车从下行线进入上行线所必须经过的区段，也可以称为“出岔”。

其主要作用是将下行线与上行线进行连接，使得列车能够顺利地从下行线进入到上行线，并且确保列车在进入上行线前能够做好必要的准备工作。

2. 上行咽喉的组成部分（1）道岔：道岔是铁路交通运输中非常重要的设施之一，它可以将铁路轨道分叉成两个或多个方向。

在上行咽喉中，道岔主要用于连接下行线与上行线，并且确保列车能够平稳地通过转辙器进入到目标轨道。

（2）信号机：信号机是铁路交通运输中的重要设备，它可以指示列车行驶方向、速度和停车位置等信息。

在上行咽喉中，信号机主要用于指示列车是否可以进入上行线，并且确保列车在进入上行线前能够做好必要的准备工作。

（3）轨道电路：轨道电路是铁路交通运输中的重要设备，它可以检测轨道上的列车位置和速度等信息。

在上行咽喉中，轨道电路主要用于检测列车是否已经通过转辙器进入到目标轨道，并且确保列车能够平稳地通过转辙器进入到目标轨道。

三、上行咽喉设计方案1. 上行咽喉设计原则（1）安全性原则：安全是铁路交通运输中最基本的原则之一。

在设计上行咽喉时，必须充分考虑列车的安全性，确保列车能够平稳地通过转辙器进入到目标轨道，并且不会发生任何事故。

（2）可靠性原则：可靠性是铁路交通运输中非常重要的原则之一。

在设计上行咽喉时，必须充分考虑设备的可靠性，确保设备能够正常运行，并且不会出现任何故障。

（3）经济性原则：经济性是铁路交通运输中非常重要的原则之一。

在设计上行咽喉时，必须充分考虑成本的问题，确保设计方案既能够满足列车运行的需求，又能够控制成本。

车站信号控制系统图文车站信号控制系统是一种用于管理和控制铁路车站的系统，通过信号灯和交通道口等设备，确保列车行进安全和有序。

本文将介绍车站信号控制系统的工作原理、组成部分以及应用。

工作原理车站信号控制系统的工作原理如下：1.信号灯：车站信号控制系统通过信号灯来指示列车的运行状态。

信号灯的颜色分为红、黄和绿，分别表示停车、警告和通过。

2.轨道电路：车站信号控制系统通过轨道电路来检测列车的位置和速度。

当列车经过轨道电路时，会产生电流信号，系统通过监测这些信号来判断列车的位置和速度。

3.交换机：车站信号控制系统通过交换机来控制信号灯的状态。

根据列车的位置和速度，系统会自动切换信号灯的颜色，确保列车安全通行。

组成部分车站信号控制系统主要由以下组成部分组成：1.信号灯控制器：负责控制信号灯的开关状态，根据列车的位置和速度来切换信号灯的颜色。

2.轨道电路监测设备：用于检测列车的位置和速度，通过监测轨道电路上的电流信号来实现。

3.交换机：用于控制信号灯和轨道电路监测设备的通信，并根据实时的列车信息来判断信号灯的状态。

4.控制中心：车站信号控制系统的核心部分，负责接收和处理来自交换机的信号，并根据列车的位置和速度来判断信号灯的状态。

应用场景车站信号控制系统广泛应用于铁路车站和地铁站等公共交通场所。

它能够确保列车在车站中的行进安全和有序，有效防止事故的发生。

下面是车站信号控制系统在不同场景中的应用：1.站内信号控制：车站信号控制系统通过信号灯和交换机等设备，确保列车在车站内的行进安全和有序。

2.列车交叉：在车站发生列车交叉的情况下，车站信号控制系统会通过交换机来调度不同列车的通过顺序，保证安全通行。

3.路口控制：车站信号控制系统还可以与道路交通系统集成，实现对道路上的交通信号灯进行控制，确保列车和道路交通的协调。

车站信号控制系统是一种用于管理和控制铁路车站的系统，通过信号灯和交通道口等设备，确保列车行进安全和有序。

车站信号自动控制系统车站信号自动控制系统第一章信号机平面布置图（一）列车信号机的设置因为该站处在复线当中，因此设中间两股道为正线，命名下行线为IG、上行线为IIG，其他两个股道下行线为3G、上行线为4G。

为提高作业能力又根据道岔方向及站场形状，IG、IIG、4G可单方向接发列车，3G可双方向接发列车。

上、下行接车进路始端设高柱五显示进站信号机S、X防护；上行发车进路分别设出站信号机SⅡ、S4、S3防护。

下行发车进路分别设出站信号机XI、X3防护，正线出站设高柱四显示出站兼调车信号机、侧线为矮柱四显示出站兼调车信号机。

（二）调车信号机的设置为了由股道向咽喉区调车，在股道端处设置出站兼调车或调车信号机，如SII、S4、S3、XI、X3以及D5、D6、D8、D10。

为了满足各股道间的转线作业，在道岔尖处设有调车信号机，如在1号道岔尖设有D1满足I、II、3、4道间转线作业的需要。

同理在2号道岔尖前设D2信号机；D3是为了I、3道间转线作业需要；D4是为了II、4道间转线作业需要。

3道中间的道岔12号道岔是电动道岔应设调车信号机对其进行防护如D12、D14、D16。

（三）轨道区段的划分1．在电气集中车站上，凡设置信号机的地方都要用钢轨绝缘把信号机前方线路划分不同的轨道区段；2．股道两侧均设钢轨绝缘，以至于股道上留有车辆时不导致锁闭咽喉道岔；3．尽头线入口处的调车信号机前方必须设一段轨道电路其长度不小于25米，以便了解线路占用状态；4．道岔区段轨道电路一般不应超过三组单动道岔或两组双动道岔；5．1/3、2/4渡线绝缘是满足道岔定位时不影响平行进路的需要。

6．电动道岔岔根绝缘均为弯股切割保证电码化需要。

（四）股道有效长度各股道有效长度的计算是根据各股道两端出站信号机（或者出站处调车信号机）距离即两信号机距站中心坐标之和，如IG有效长度是581+297=878。

第二章联锁表联锁表是说明车站信号设备之间联锁关系的图表。

高速铁路信号控制系统的研究与实现第一章：引言随着中国高速铁路建设的不断发展，高速铁路成为人们出行的首选方式之一。

高速铁路的安全性和效率越来越受到人们的关注。

信号控制系统作为高速铁路安全和运营的重要组成部分，其研究和实现也显得尤为重要。

本文将介绍高速铁路信号控制系统的研究与实现，并探讨其在高速铁路运营中的重要作用。

第二章：高速铁路信号控制系统的概述高速铁路信号控制系统是确保高速铁路安全的重要组成部分，它通过信号与控制设备来控制列车的行驶和停车。

具体来说，高速铁路信号控制系统主要包括车站信号机、进路信号机、道岔控制器等设备和通讯设备以及信号维护设备等。

其中，车站信号机用于控制列车在车站内的行驶，进路信号机用于控制列车在出站前进入正线，道岔控制器用于控制列车换轨，通讯设备用于实现站车通信和车车通信，信号维护设备用于监测信号设备的运行情况。

第三章：高速铁路信号控制系统的技术原理高速铁路信号控制系统的技术原理主要涉及信号处理、通信技术和控制技术等方面。

其中，信号处理技术包括信号采集、信号处理和信号传输等。

通信技术包括站车通信和车车通信，其中站车通信主要涉及电台通信和GSM-R通信等技术，而车车通信主要采用DSRC和LTE等通信技术。

控制技术则涉及列车控制、道岔控制和信号机控制等。

第四章：高速铁路信号控制系统的研究与实现高速铁路信号控制系统的研究与实现需要考虑到信号处理、通信技术和系统性能等多方面的问题。

具体来说，需要对信号处理技术进行优化和改进，实现精确的信号采集、处理和传输。

同时，需要提高通信技术的可靠性和稳定性，确保站车通信和车车通信的有效性。

在实现控制技术方面，需要确保列车控制、道岔控制和信号机控制的精准性和实时性。

此外，还需要开展系统性能测试和评估，确保信号控制系统能够满足高速铁路的运营需求和安全要求。

第五章：高速铁路信号控制系统的应用与展望高速铁路信号控制系统的应用和展望是目前的热点问题之一。

随着中国高速铁路建设的不断发展，信号控制系统的应用和优化也越来越受到人们的关注。

车站信号自动控制第一章车站信号控制系统概述1、铁路信号的主要功能1）保证行车安全；2）提高运输效率，实现运输管理自动化和列车运行自动化；3）改善铁路员工的劳动条件。

2、目前我国铁路上常用的联锁设备。

•6502电气集中联锁设备。

主要通过继电器电路实现联锁控制功能。

•计算机联锁系统。

主要通过计算机设备（和软件）实现联锁控制功能。

3、举例站场信号机的布置，如何区别咽喉区的并置、单置、差置调车信号机并置调车信号机：同一坐标处，设置两架背向调车信号机，如D7、D9和D10、D12单置调车信号机：同一坐标处，布置一架调车信号机，如D11、D13、 D8、D16差置调车信号机：两架信号机的坐标不同，是差开布置的，如D5、D15和D4、D144、进路、基本进路、变通进路、敌对进路的概念1、进路：在车站范围内，列车或车列(调车车列)由某一指定地点行至另一指定地点所经过的路径。

2. 基本进路影响其他作业较少；3.变通进路影响其他作业较多的进路（也称迂回进路）只有基本进路排不通时，才使用它。

4.相互敌对、从安全角度不能同时建立的进路。

5、课后习题第二章设备简介1、6502电气集中系统构成，室内、室外设备的构成及作用。

室内设备●控制台用于控制和监督道岔、进路和信号机。

设有控制台的信号楼或行车室就是车站的控制中心。

●区段人工解锁按钮盘是辅助设备，主要在更换继电器或停电后，用它使设备恢复正常状态；另外，在道岔区段因故障不能解锁时，用它办理区段故障人工解锁。

作用：当解锁电路故障，不能按进路方式解锁时，用它实现个别区段的故障解锁；用取消进路或人工解锁方式不能关闭信号时，用它关闭信号●继电器组合及组合架：是实现联锁的设备，也是实行控制和监督用的继电器放置的地方。

●电源屏：能不间断地供给整个电气集中用的各种交流电源和直流电源。

●分线盘：是室内外电缆连接的地方。

2、控制台进路按钮配置原则1）控制台站场模拟盘上，凡是有信号复示器的地方都设进路(信号)按钮；2）为了减少按钮的数量，进路始端按钮可兼作同性质的进路终端按钮。

第一篇车站信号自动控制基础第一章车站信号控制系统概述[基本要求]1、铁路信号的主要功能。

2、进路控制过程可分为两个大的阶段。

第一阶段是建立进路的过程,第二阶段是进路解锁过程。

3、在车站联锁系统中主要包括下列技术及相应器材:进路空闲的检测技术、道岔控制技术、信号控制技术、联锁技术、故障—安全技术、监测技术。

4、轨道电路是检查铁路线路上有无车辆存在的主要手段,也是铁路信号现代化的基础设备之一。

要求掌握下面一些基本概念:预先锁闭、接近锁闭、分段(或逐段)解锁、一次解锁、道岔的区段锁闭等。

5、动力转辙机是道岔控制系统中的执行机构,它的基本任务是什么?6、道岔有四种状态,这就是道岔在定位且尖轨处于密贴锁闭状态,简称定位状态;道岔在反位且尖轨处于密贴锁闭状态,简称反位状态;道岔的尖轨不密贴于基本轨的状态;以及道岔被车轮挤动的不正常状态称做挤岔状态。

7、铁路运营对于信号机的基本要求是什么?8、现代化的集中联锁系统是由室外的信号机、动力转辙机、轨道电路以及室内的联锁机构、控制台和电源所组成。

按信息处理的观点什么是联锁?[学习重点]以上4、6、7、8为重点。

[复习题]1、名词解释:联锁;接近锁闭;预先锁闭;分段解锁。

2、什么是轨道电路?轨道电路的主要功能是什么?3、动力转辙机的基本任务是什么?4、铁路运营对于信号机的基本要求是什么?第二章电磁继电器原理[基本要求]继电器是控制系统的重要元件之一,在铁路信号控制系统中,具有不对称特性的安全型继电器仍占有重要地位。

本章应掌握以下几个问题:1、直流无极继电器、偏极继电器、极性保持继电器的工作原理。

2、什么是安全型继电器。

3、继电器图形符号及电路画法。

4、继电器电路的表述方法。

[学习重点]以上3、4为重点。

[复习题]1、什么是安全型继电器?2、继电器电路有那几种表述方法?第三章继电器电路基本原理[基本要求]本章要求掌握铁路信号控制系统中常用的基本继电电路的作用和构成原理。
