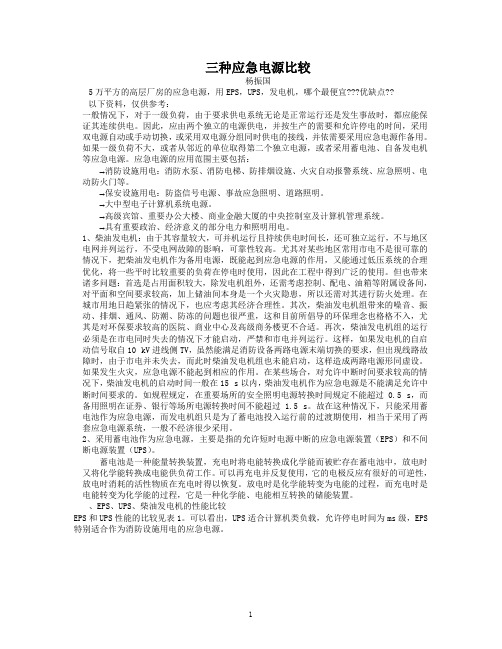

三种应急电源比较杨振国5万平方的高层厂房的应急电源，用EPS，UPS，发电机，哪个最便宜???优缺点??以下资料，仅供参考：一般情况下，对于一级负荷，由于要求供电系统无论是正常运行还是发生事故时，都应能保证其连续供电。
因此，应由两个独立的电源供电，并按生产的需要和允许停电的时间，采用双电源自动或手动切换，或采用双电源分组同时供电的接线，并依需要采用应急电源作备用。
如果一级负荷不大，或者从邻近的单位取得第二个独立电源，或者采用蓄电池、自备发电机等应急电源。
应急电源的应用范围主要包括：→消防设施用电：消防水泵、消防电梯、防排烟设施、火灾自动报警系统、应急照明、电动防火门等。
→保安设施用电：防盗信号电源、事故应急照明、道路照明。
→大中型电子计算机系统电源。
→高级宾馆、重要办公大楼、商业金融大厦的中央控制室及计算机管理系统。
→具有重要政治、经济意义的部分电力和照明用电。
1、柴油发电机：由于其容量较大，可并机运行且持续供电时间长，还可独立运行，不与地区电网并列运行，不受电网故障的影响，可靠性较高。
尤其对某些地区常用市电不是很可靠的情况下，把柴油发电机作为备用电源，既能起到应急电源的作用，又能通过低压系统的合理优化，将一些平时比较重要的负荷在停电时使用，因此在工程中得到广泛的使用。
但也带来诸多问题：首选是占用面积较大，除发电机组外，还需考虑控制、配电、油箱等附属设备间，对平面和空间要求较高，加上储油间本身是一个火灾隐患，所以还需对其进行防火处理。
在城市用地日趋紧张的情况下，也应考虑其经济合理性。
其次，柴油发电机组带来的噪音、振动、排烟、通风、防潮、防冻的问题也很严重，这和目前所倡导的环保理念也格格不入，尤其是对环保要求较高的医院、商业中心及高级商务楼更不合适。
再次，柴油发电机组的运行必须是在市电同时失去的情况下才能启动，严禁和市电并列运行。
这样，如果发电机的自启动信号取自10kV进线侧TV，虽然能满足消防设备两路电源末端切换的要求，但出现线路故障时，由于市电并未失去，而此时柴油发电机组也未能启动，这样造成两路电源形同虚设。
垃圾发电厂备用电源接线分析论文摘要：在工作中，发现某些垃圾电厂厂用电备用电源（保安电源）接在厂用电高压侧（10kV或6kV侧）。
本文对此种接线方式利弊进行分析并提出改进方案。
关键词：垃圾发电厂，厂用电接线，分析一、垃圾发电厂厂用电接线概况垃圾发电厂的主要任务是处理城镇、乡村的生活垃圾以及工厂企业的生产废料，其次是利用余热发电。
其电气系统设计基本按照小型燃煤电厂的设计原则并加以简化。
受燃料限制，发电厂容量一般较小，单机容量在30MW以下，不是电网的主力电厂。
从发电厂热机系统来说，锅炉风烟系统的引风机、送风机各1台，若1台出现故障，则机组全停。
发电厂不具备大型燃煤机组1用1备的高可靠性设计，也没有必要完全套用燃煤火力发电厂的设计规范。
设计单位在垃圾发电厂厂用电设计时考虑非正常运行时：1、保证垃圾焚烧符合《生活垃圾焚烧污染控制标准》（GB18485-2014）第7条要求，事故停电状态时保证锅炉内剩余垃圾焚烧充分，不能排出有害气体；2、保证汽轮机、发电机安全停机。
保安电源（Emergency power supply）是为避免全厂事故停电时造成机组失控、损坏设备、影响电厂长期不能恢复供电而设置的向事故保安负荷供电的电源。
备用电源的引接应保证其独立性，并且具有足够的供电容量，保安电源的设置原则：1、独立性强：即该电源与机组及其厂用电系统相互独立，不受其干扰，保安电源的投入条件只限于保安母线段失电。
2、可靠性高：即电源设备和配电故障几率低，投入成功率高。
3、电能质量满足要求：即正常运行状态和负荷启动状态下的电压、频率均能满足厂用电要求。
保安电源主要有二种方式：1、从电网引入一路电源作为垃圾电厂的保安电源，供全厂停电时保证安全停机的盘车、顶轴油泵及其它交流事故保安负荷电源。
这种接线方式可以将电源接到发电机母线，作为备用电源，也可以经过厂用备用变压器获得独立的备用电源。
变压器将电压降到0.4kV，接到0.4kV保安段，保证汽轮机、发电机安全停机。
应用案例产品与应用年第期3电厂保安电源系统比较及调试刘英杰王嘉慧（1.华能包头风力发电有限公司，内蒙包头014010；2.内蒙古科技大学，内蒙包头014010）摘要保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择、调试、维护均决定着整个保安电源系统的可靠性。
本文简介了两种保安电源的运行方式及调试方法，以及保安电源使用中的一些注意事项。
关键词：保安电源；调试1引言发电厂保安电源是指当出现全厂停电时，为了保证汽轮机组顺利停机，保证重要系统能够运行，不至于损坏设备而设置的电源。
保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择决定着整个保安电源系统的可靠性。
2常用保安电源接线方式分析2.1采用柴油发动机作为保安电源根据《火力发电厂设计技术规程》规定，“容量为200MW 及以上的机组应设置交流保安电源。
交流保安电源宜采用快速起动的柴油机组。
”因此，柴油机组保安电源成为各电厂的首选。
主要接线方式为如图1。
图1其运行方式为：当2ZKK 合位，备自投检测保安段无电压，则自动断开2ZKK ，合3ZKK ，如果3ZKK 电源侧故障，柴油发电机侧PLC 检测保安PC 段无电压，起动柴油发电机，待电压建立，合ZKK ，在检查保安段有无电压，如果已恢复供电，则自动断开ZKK ，停柴油发电机，如果没有电压，则自动分开3ZKK ，并发闭锁备自投信号，合1ZKK 向保安PCA 供电。
待厂用电回复正常后，手动切换至2ZKK 或3ZKK 供电。
控制方式：西门子S7-200PLC 。
2.2采用其他机组供电对于一些大型电厂，机组较多，可采用机组电源互为备用，例如包头二电厂2×300MW 机组，其老厂2×200MW 6kV 提供电源其供电方式如图2。
图2其运行方式为，正常时当2ZKK 供电。
保安PC 段电压监测装置检查到无电压，向DCS 发送低电压信号，DCS 延时断开2ZKK ，合3ZKK ；如果3ZKK 侧无电压，则断开2ZKK ，合变压器开关、合1ZKK 供电。

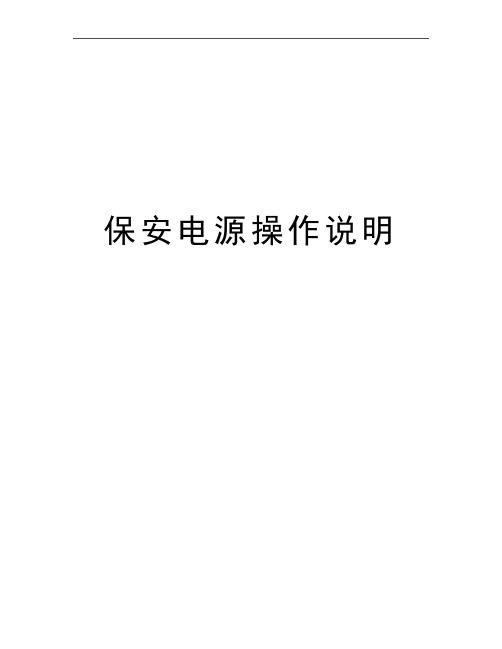

保安电源操作说明保安段电源及柴油机的相关操作方法说明一、主/备电源切换(保安段不失电)操作1、由电源一切换至电源二供电。
切换前联锁开关方式：电源一“工作”，电源二“备用”。
操作步骤：将电源一方式切至“备用”，然后将电源二方式切至“工作”，视电源二开关合闸，延时跳开电源一开关，保安段母线电压正常。
2、由电源二切换至电源一供电的操作步骤与上述相反。
注意事项：切换联锁方式时注意应先将原来为工作的开关切为备用，再将原来为备用的开关切为工作。
不可以将两路电源方式同时切为工作。
二、主电源恢复操作操作前状态：两段保安段均由柴油机供电，保安段电源一、二均已恢复正常，即初级开关已合闸，次级开关在工作位置、分闸状态。
操作步骤：(1)、将A段(或B段)电源一(或电源二)的联锁方式开关切至工作，然后启动主电源恢复命令，视电源一(或电源二)开关延时合闸，经延时后自动跳开A段保安开关(或B段保安开关)，正常后按规定投入A段(或B段)联锁；(2)、启动B段(或A段)电源一(或电源二)主电源恢复，视电源一(或电源二)开关延时合闸，确认电源一(或电源二)开关合闸正常后，经DCS发柴油机停机指令，视柴油机出口开关、B段保安开关(或A段保安开关)跳闸，柴油机延时3分钟停机。
注意事项：柴油机供两段母线时恢复第一段母线之主电源，发主电源恢复指令，主电源开关合闸后，保安开关会自动分闸；当柴油机只供一段母线(或恢复第二段母线)时恢复主电源，发主电源恢复指令，只会合电源开关，需要在DCS画面点开柴油机出口开关的操作画面，发柴油机停机指令后才会跳开保安开关及柴油机出口开关。
三、柴油机试验操作查柴油机就地控制盘面所有小开关全部置自动位置，然后将柴油机方式开关切至手动位置，起动柴油发电机，成功后将自动合上柴油机出口开关；视柴油机出口开关合闸正常，将同期方式开关切至A段，利用小拨指开关选择工作电源(电源一或二)，经同期检测后，A段保安开关合闸，柴油机自动接带负载至规定值，查柴油机带负荷正常；半小时带负荷试验结束后，将柴油机方式开关切至“停止”，将自动跳开A段保安开关及柴油机出口开关，柴油机延时3分钟停机。

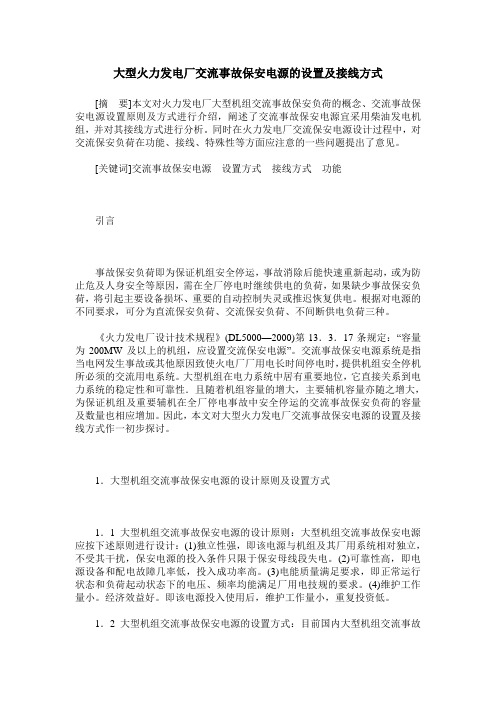

大型火力发电厂交流事故保安电源的设置及接线方式[摘要]本文对火力发电厂大型机组交流事故保安负荷的概念、交流事故保安电源设置原则及方式进行介绍，阐述了交流事故保安电源宜采用柴油发电机组，并对其接线方式进行分析。
同时在火力发电厂交流保安电源设计过程中，对交流保安负荷在功能、接线、特殊性等方面应注意的一些问题提出了意见。
[关键词]交流事故保安电源设置方式接线方式功能引言事故保安负荷即为保证机组安全停运，事故消除后能快速重新起动，或为防止危及人身安全等原因，需在全厂停电时继续供电的负荷，如果缺少事故保安负荷，将引起主要设备损坏、重要的自动控制失灵或推迟恢复供电。
根据对电源的不同要求，可分为直流保安负荷、交流保安负荷、不间断供电负荷三种。
《火力发电厂设计技术规程》(DL5000—2000)第13．3．17条规定：“容量为200MW及以上的机组，应设置交流保安电源”。
交流事故保安电源系统是指当电网发生事故或其他原因致使火电厂厂用电长时间停电时，提供机组安全停机所必须的交流用电系统。
大型机组在电力系统中居有重要地位，它直接关系到电力系统的稳定性和可靠性．且随着机组容量的增大，主要辅机容量亦随之增大，为保证机组及重要辅机在全厂停电事故中安全停运的交流事故保安负荷的容量及数量也相应增加。
因此，本文对大型火力发电厂交流事故保安电源的设置及接线方式作一初步探讨。
1．大型机组交流事故保安电源的设计原则及设置方式1．1大型机组交流事故保安电源的设计原则：大型机组交流事故保安电源应按下述原则进行设计：(1)独立性强，即该电源与机组及其厂用系统相对独立，不受其干扰，保安电源的投入条件只限于保安母线段失电。
(2)可靠性高，即电源设备和配电故障几率低，投入成功率高。
(3)电能质量满足要求，即正常运行状态和负荷起动状态下的电压、频率均能满足厂用电技规的要求。
(4)维护工作量小。
经济效益好。
即该电源投入使用后，维护工作量小，重复投资低。
厂用事故保安电源和不停电交流电源————————————————————————————————作者：————————————————————————————————日期：厂用事故保安电源和不停电交流电源一．保安电源概述（一）保安电源的作用保安电源是专为大型汽轮发电机组配置的电源系统。
在发电厂的锅炉、汽机和电气设备中，都有部分设备不但在机组运行中不能停电，而且在机组停机后的相当一段时间内也不能中断供电；还有一些设备需在机组事故停机时立即从备用状态投入运行；另有部分设备例如蓄电池组的充电设备则不论机组运行与否都不能较长时间失电。
也就是说，它们对保证设备安全具有非常重要的意义。
因此，供电给这些设备的电源系统应比一般的厂用电系统更可靠，这就是设置保安电源系统的原因。
我们一般所说的保安电源实际上是指的交流事故保安电源系统，它包括正常运行的部分和事故备用的部分，共同组成完整的交流保安电源系统。
保安电源系统是按全厂停电（包括由系统引入的起动备用电电源也停电）时能保证需要继续运转的设备有可靠的电源供电从而保证安全停机的原则来设计的。
正常机组运行时或机组虽不运行但电厂的厂用电是由系统引入的起动备用电源供电时，接在保安电源上的设备也由电厂厂用电供电运行。
如果由于某种原因发生厂用电失电而造成全厂停电，保安事故备用电源应投入供电，保证接在保安段的设备继续运行。
交流保安电源供电的负荷一般是允许短时间停电的即允许短时间间断供电的，这是保安电源与不停电电源的区别。
在发电厂还有一部分不允许间断供电的负荷即实际上是指电源间断时间极短不允许超过5毫秒例如计算机等负荷，短时中断供电的交流电源还不能满足这类负荷的需要，这类负荷在设计规程中简称为“0I”类负荷，应由不停电电源供电。
容量为200MW以上的火力发电机组设置有交流保安电源。
（二）交流事故保安电源的特点保安电源系统虽然在接线上看起来与一般低压厂用电没有区别，实质上由于其供电负荷的性质决定了保安电源系统具有以下特点：1.交流事故保安段的接线应与低压厂用电一致。
电厂保安电源系统切换方式比较及改造调试摘要：保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择、调试、维护均决定着整个保安电源系统的可靠性。
本文结合发电厂用电实际，针对几种保安电源的运行切换方式分析，切换方式改造、改造后的实验方法，以及保安电源使用中的一些注意事项进行了讨论。
关键词：保安电源；改造；实验1 引言发电厂保安电源是指当出现全厂停电时，为了保证汽轮机组顺利停机，保证重要系统能够运行，不至于损坏设备而设置的电源。
保安电源作为保护重要设备的最后防线，显得至关重要。
保安电源的选择决定着整个保安电源系统的可靠性。
2 常用保安电源接线及切换方式分析2.1 常用保安电源接线方式根据《火力发电厂设计技术规程》规定，“容量为200MW 及以上的机组应设置交流保安电源。
交流保安电源宜采用快速起动的柴油机组。
”因此，柴油机组保安电源成为各电厂的首选。
以山东某发电有限公司三期#5、6机组保安系统为例（括号内为#6机组设备名称）其主要接线方式如图1。
图1主要采用一主一备两路工作电源外加柴油发电机作为最后保全手段的方式进行供电。
其正常运行方式为(以380v保安5A段设备选择B52A开关工作B54A开关备用为例）：a.正常运行柴油发电机及配套柜处于热备用状态b.B500、B55A开关均为分闸状态。
c.B52A、B51A、B53A开关均在合闸状态。
d.B54A开关为热备用分闸状态。
以上为保安电源设备的正常运行状态，而一旦保安电源发生失电，保安电源的切换回路应该快速准确的断开故障电源切至备用电源进行供电。
而保安电源设备的常用切换方式主要有以下几种：2.2保安段主、备电源切换方式：2.2.1通过DCS逻辑进行切换（#5机组A段设备为例，如下图）：a．柴油机进线开关B500随柴油发电机组配套,其控制由柴油发电机组自动控制柜完成b．如图2所示：将DCS运行切换投至自动；c．如图3所示：以方式1运行为例；无输出，B52A开关在合位（常开接点信号超过2秒），B54A开关在分位；如发生保安A段PT失压；图2中保安A段PT失压信号发出超过0.5秒，DCS经过运算发出母线低电压信号③用于主备用开关切换判据。
发电厂交流保安电源切换方式的比较陈建伟（山东电力工程咨询院有限公司,250013,山东济南）随着现代科学和工业技术的迅速发展，火力发电机组的单机容量越来越大。
300MW及以上容量的火力发电机组已成为全国各大电网的主力发电机组。
GB50660—2011《大中型火力发电厂设计规范》规定：“200MW级及以上的机组应设置交流保安电源”[1：o发电厂交流保安电源在机组的交流厂用电源突然全部消失以后，必须保证机组安全停运，不致损坏设备和危及人身安全，能够快速起动、恢复供电。
若供电不可靠，将造成主要设备损坏，重要的自动控制装置失灵，甚至机组停机，危及人员安全。
因此，交流保安电源的安全、可靠将直接影响电厂的安全运行。
1常规交流保安电源的接线大中型火力发电厂一般采用能够快速起动的柴油发电机组作为事故保安电源，并设有保安电动机控制中心（MCC）。
常规交流保安电源的接线如图1所示。
正常情况下，保安MCC由2路厂用工作电源供电。
当厂用工作电源失电以后，柴油发电机组快速起动继续向保安MCC±的保安负荷供电。
因此，如何保证工作电源与备用电源（柴油发电机）之间的快速切换，对保证保安负荷的不停电运行及其重要。
以保安MCC A段为例，机组正常运行时，工作段PC A段工作段PC B段断路器QF1、QF2、QF4处于合闸位置，QF3、QF5、QF处于分闸位置，即保安MCC A段由工作PC A段供电，柴油发电机组处于停止状态。
当保安MCC A段失去电源（工作PC A 段失电或QF1保护动作）时，检测工作PC B 段电压，同时起动柴油发电机。
经一定延时后合QF。
若工作PC B段有电压，则投入PC B段。
经一定延时确认MCC A段满足要求后，停柴油发电机，断开QF。
此时，保安MCCA段由工作PC B段供电。
当保安MCC A段转入工作PC B段供电不成功，经过一定延时，投入柴油发电机，然后分批次投入保安负荷。
2交流保安电源的切换方式及特点目前，国内交流保安电源的切换方式有三种：第一种在DCS内部采用软件进行逻辑运算，进而实现交流保安电源自投；第二种采用大容量切换开关（ATS）实现交流保安电源自投；第三种采用专用自投装置实现交流保安电源自投。
几种常见保安电源投入方式的比较
摘要：为增加厂用电失去时保安电源的正确投入率，本专题针对目前国内电厂存在的问题做了较全面的分析，论述了国内保安电源自投方式的发展历程及其分类，并重点描述了近年常用的自投方式，分析了各种方式的优缺点，给出了自己的解决方案，具有较大的推广价值。
关键词：保安电源自动切换装置发电厂
目前，国内电源项目建设速度很快，300MW、600MW及以上容量的火力发电机组已成为全国各大电网的主力发电机组，尤其近年随着国家产业政策的调整，高效率、低能耗的1000MW容量机组成为新一轮电厂建设的亮点和重点。
随着单台机组容量的提高，为增加厂用电失去时保安电源的正确投入，要求保安电源投入必须快速、准确。
本专题针对目前国内电厂存在的问题做一全面分析，并与制造单位合作研究，力求开发一种专用装置，满足本工程及国内类似工程的需要。
本文首先论述了国内保安电源自投方式的发展历程及其分类，并重点描述了近年常用的自投方式，分析了各种方式的优缺点，最终求出目前最为适用的专用装置，具有较大的推广价值。
1 国内保安电源电气接线和投入方式
投入方式说明：
根据厂用电设计规程有关规定，机组正常运行时，机组保安MCC由对应的工作PC供电，柴油发电机组处于停止状态。
保安电源投入过程：
当机组保安MCCA失去电源时（工作PCA失电或进线断路器保护动作），进线跳闸同时启动柴油机，经7~10秒后合柴油机断路器,同时检测工作PCB段电压，若PCB段有电压，则合保安PCB进线开关，经一定延时确认保安MCCA 满足要求后，停柴油机，断开柴油机断路器。
此时机组保安MCCA由工作PCB段供电。
当机组保安MCCA转入工作PCB段供电不成功时，则在第一时段15秒内投入柴油机。
2 目前国内保安电源投入方式
目前保安电源投入方式有四种。
一种是采用分立元件（单个继电器）进行逻辑搭接构成保安电源自投回路。
第二种是在DCS内部采用软件进行逻辑，进而实现保安电源自投。
第三种是采用大容量切换开关实现保安电源自投。
第四种是最近研发出的采用专用自动装置实现保安电源自投。
2.1 采用分立元件构成保安电源自投回路
200MW~300MW机组开始出现保安电源的概念，同时在电厂中引进DCS 作为机炉电集中控制方式。
由于保安电源自投的重要性，很多电厂对保安电源自投纳入DCS存有疑虑，并且当时保安电源自投的逻辑还不十分成熟。
在该时期电气专业设计自投回路时仍采用硬结线（继电器）搭接方式。
该自投回路设计相当麻烦，并且对继电器稳定性、定值的设定等等具有很高要求，在电厂中逐步淘汰。
2.2 DCS进行逻辑自投
在国内300MW机组投产较多后，在实际生产中对保安电源自投的运行方式有了更深入的认识，同时DCS制造商对逻辑框图的设计渐渐成熟，大部分DCS制造商均配备了DCS系统专门电气人员。
在电厂设计、DCS设计、业主单位之间建立了比较好的沟通渠道。
此时，许多电厂开始应用DCS完成保安电源自投回路，即在DCS内部采用软件编程方式完成保安电源自投过程，采用该方式在电厂调试过程中顺利通过。
采用该方式简化了二次接线，减少了设备投资。
但此接线方式有如下缺点：
1）使用开关较多，故障几率大，导致保安MCC失电的可能性比较大；开关之间只有电气闭锁，可靠性不是很高。
同期装置采用柴油发电机组配套功能，彼此之间的接线较复杂。
2）事故情况下的开关控制完全依赖于DCS的动作，经与热控专业沟通，机组事故情况下DCS有可能发生负荷率过高、通道阻塞等情况；且在DCS故障时，可能导致保安MCC失电。
3）同期带载实验时电源切换由运行人员手动操作，若误操作则保安段失电的可能性较大。
由于电厂柴油机带载实验为每半月或一个月一次，频率较高，对保安负荷的可靠供电威胁较大。
4）断路器是保护元件，不适合频繁操作。
经常操作将会降低其使用寿命。
且断路器的切换时间较长。
若外部控制电源失去，将不能完成切换，特别是事故时工作电源失电下的切换失败将危及机组安全。
5）不能实现瞬时并列切换（先合后断）功能，只能串联切换，不能实现
柴油机带负荷并列切换试验，柴油机长时间空载试验将影响柴油机的性能及使用寿命；如果采用短时停电切换（先断开工作电源再投柴油机的工作过程）进行柴油机带载试验，将进行保安MCC所带负荷（如油泵、充电机、火检风机等）的倒换，势必增加运行操作并对机组的安全构成威胁。
在机组动力中心失电后柴油发电机组有可能不能正常起动而被迫停机的现象。
故有些电厂运行人员对将保安电源自投功能纳入DCS仍有保留意见。
2.３采用大容量切换开关实现保安电源自投
在采用DCS进行电源切换不能消除有些电厂运行人员的疑虑后，国内有些电厂采用了大容量开关进行切换，采用此种开关和接线方式的优点是：1）此种接线简单，可靠性应比第一种方案高；配置智能微处理控制器一体化设备，且同时具有机械及电气互锁，可靠性很高，维护量少。
2）在事故切换过程中，切换开关通过机械联动机构首先断开工作电源，然后接通备用电源，不存在将柴油发电机组投入故障电缆的可能性。
3）通过2个ATS可实现三路电源的切换，不依赖DCS或保安电源自投装置，免除了用户担心DCS的可靠性和速度的因素。
4）控制器自带同期捕捉功能，满足条件可进行自动切换。
5）控制器电源取自主开关电源信号，两侧电源哪侧有就使用那一路，不会因外部电源的消失而受影响。
当两路电源没有时，ATS不动。
6）开关采用电磁驱动，动作时间较快，电动机电压衰减较少，频率稳定，切换成功可靠性很高，减少冲击。
7）可以实现带载试验和切换过程的不断电运行方式，使电厂柴油机实现真正的带载试验，用以检验柴油机和电源开关动作的正确性，提高柴油机的性能，延长柴油机的使用寿命。
采用此种开关和接线方式的缺点是：
1）对ATS设备可靠性要求较高，电源切换依赖于ATS来实现。
2）目前ATS制造商较少，国内目前仅有爱默生公司的ASCO开关和GE 公司产品。
据目前了解，ASCO开关在国内电厂保安电源的应用业绩有：邹县电厂
四期、沁北电厂、黄岛电厂、灵武电厂、马连台电厂、西固电厂、韩城电厂、国华锦界电厂、蒲城电厂、后石电厂、福建华电可门电厂等；
GE公司产品在国内电厂保安电源的应用业绩有：日照电厂二期。
3）设备价格较贵，相对于第一种方案投资较高，需要综合考虑费用。
目前有少量电厂采用此种装置和接线方式。
但此种接线方式与规程DL/T 5153-2002《火力发电厂厂用电设计规定》4.6.2条有出入。
4.6.2条规定“正常运行时保安母线段应由本机组的低压明或暗备用动力中心供电，当确认机组动力中心真正失电后应能切换到交流保安电源供电。
”该条文详细解释为“…如采用暗备用动力中心接线时，每台机组有2段动力中心。
且相互之间只能手动切换，故应确认2段动力中心都失电后才能启动柴油发电机组，此时保安母线段应接自2段动力中心互为自投；无确切信息证明本机组已失去厂用电源而启动柴油发电机组是不应当的”。
因此，本接线存在较大设计缺陷，不符合规程规定的精神，对电厂运行安全性也是不利的。
此种切换方式完全由切换开关和柴油机完成，不用经DCS判断，打消了运行人员的担心。
该种开关为进口产品，价格高，每台机组需要4个开关，两台机共需200万元，相当于40面低压开关柜，投资较大。
2.4 保安电源专用自投装置
为求得技术经济最优方案，满足不同电厂实际运行需要，制造单位开发出一种保安电源专用自投装置，该装置既能满足自投回路不依靠DCS的独立性，又能保证自投回路准确性、快速性。
其能够自动检测工作母线电压，及相关断路器工作状态，经过自身一系列逻辑判断确定是否需要自投，并且可手动恢复，能够接收远方信号并上传DCS需要的信号，还可以进行保护定值整定。
2.4.1 装置主要特点
装置采用128×128蓝屏液晶，采用标准的九键操作方法。
面板上配有USB 口，可以方便的进行程序加载以及导出装置内部的SOE事件。
装置采用DSP＋ARM构架，运算速度快，性能稳定。
采用强电开入，抗干扰性能优越。
装置抗干扰达EMC最高等级4级。
装置采用全闭结构，体积小，可安装于MCC进线柜内，不另外占用配
电室空间。
2.4.2配置方式
该装置按保安MCC母线段对应配置，即每段MCC配置一台自投装置。
本工程两台机有8段MCC,共需8台，费用为35~40万元。
3推荐意见
本文从保安电源自投的原理入手，论述了保安电源自投回路的发展历程,同时分析了各种保安电源自投回路和装置的优缺点，经过技术经济比较，最终推荐方案三——采用保安电源专用自投装置。
该装置不依靠DCS逻辑即可实现保安电源的自投和电源的恢复，完全能够满足本工程的需要，且造价不高，值得在国内外电厂中推广使用。
