石油钻井二维常规定向井轨道设计

02定向井井眼轨迹设计解析定向井井眼轨迹设计是一项重要的工作，它对于成功完成定向井任务至关重要。

一个合理的井眼轨迹设计可以确保井眼轨迹在储层目标上的准确位置，有助于实现钻井目标的高效达成，并最大化产出。

井眼轨迹设计的目标是安全、经济、高效地达到钻井目标。

在进行井眼轨迹设计时，需要综合考虑以下因素：1.井位布置：井位的选择是井眼轨迹设计的基础。

在选择井位时，需要充分考虑储层位置、产能分布、地质条件等因素，以确保最佳井位布置。

2.井眼弯曲：井眼轨迹设计中，需要考虑井眼弯曲的角度和半径，以确保钻井设备能够顺利通过管柱并避免钻井事故的发生。

3.接触储层的长度：在确定井眼轨迹的设计时，需要确定接触储层的长度。

根据储层情况，可能需要调整井眼轨迹的角度和位置，以确保最大限度地接触到储层。

4.钻井流程：井眼轨迹的设计需要根据钻井流程来考虑，包括井口钻头运动、钻头下压和旋转等。

通过合理的井眼轨迹设计，可以最大程度地提高钻井效率，减少钻井时间和成本。

5.地震数据和井速数据：井眼轨迹的设计还需要考虑地震数据和井速数据。

通过分析这些数据，可以更好地预测井眼轨迹，减少风险，提高钻井成功率。

在进行井眼轨迹设计时，通常会使用计算机软件进行模拟和优化。

这些软件可以根据输入的数据和条件，生成最佳的井眼轨迹设计方案。

在生成方案后，还需要进行验证和调整，以确保方案的可行性和成功性。

总结起来，定向井井眼轨迹设计是一项综合性、复杂性的工作。

它需要综合考虑多种因素，包括井位布置、井眼弯曲、接触储层长度、钻井流程和地震数据等。

通过合理的井眼轨迹设计，可以提高钻井效率，减少风险，并最大化产出。

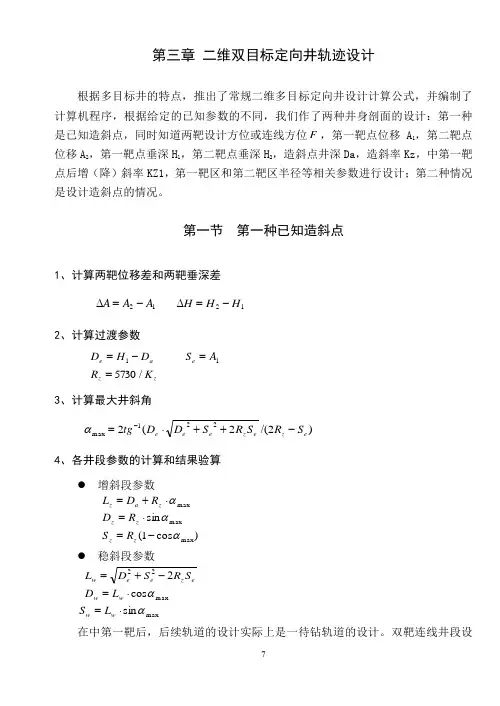

第三章 二维双目标定向井轨迹设计根据多目标井的特点，推出了常规二维多目标定向井设计计算公式，并编制了计算机程序，根据给定的已知参数的不同，我们作了两种井身剖面的设计：第一种是已知造斜点，同时知道两靶设计方位或连线方位F ，第一靶点位移A 1，第二靶点位移A 2，第一靶点垂深H 1，第二靶点垂深H 2，造斜点井深Da ，造斜率Kz ，中第一靶点后增（降）斜率KZ1，第一靶区和第二靶区半径等相关参数进行设计；第二种情况是设计造斜点的情况。

第一节 第一种已知造斜点1、计算两靶位移差和两靶垂深差12A A A -=∆ 12H H H -=∆2、计算过渡参数a e D H D -=1 1A S e =z z K R /5730=3、计算最大井斜角)2/(2(2221max e z e z e e e S R S R S D D tg -++⋅=-α4、各井段参数的计算和结果验算● 增斜段参数maxα⋅+=z a z R D Lmax sin α⋅=z z R D)cos 1(max α-=z z R S ● 稳斜段参数e z e e w S R S D L 222-+=max cos α⋅=w w L Dmax sin α⋅=w w L S在中第一靶后，后续轨道的设计实际上是一待钻轨道的设计。

双靶连线井段设计可分两种情况：一是两靶比较近；二是两靶比较远。

其设计方法有所不同。

对于两靶比较近的情况，较好的办法是采用均匀的增（降）斜率，改变井斜角，使之准确钻达目标点。

在这种情况下，需要设计的参数是：两靶井段的造斜率该有多大；两靶井段井眼长度有多长；钻进这段井眼时井斜角的增量应为多少。

设计已知条件是，钻达第一靶点的规定井斜角，两靶之间的垂增和平增，待求参数计算公式为：max 22αα-∆∆=∆HA arctg dai 2sin 222dai dai A H R α∆∆+∆= 180πα⨯⋅∆=∆dai dai dai R L式中：A ∆：两靶之间的平增；H ∆：两靶之间的垂增；dai α∆：井斜角增量；dai R ：两靶之间的曲率半径；dai L ∆：两靶之间的段长。

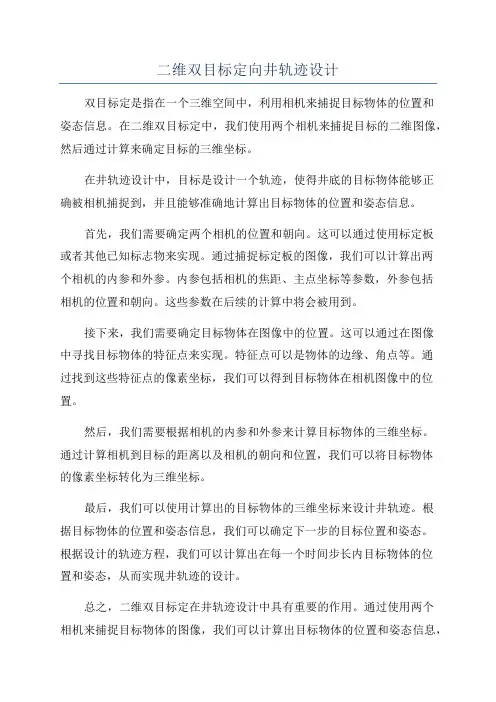

二维双目标定向井轨迹设计双目标定是指在一个三维空间中，利用相机来捕捉目标物体的位置和姿态信息。

在二维双目标定中，我们使用两个相机来捕捉目标的二维图像，然后通过计算来确定目标的三维坐标。

在井轨迹设计中，目标是设计一个轨迹，使得井底的目标物体能够正确被相机捕捉到，并且能够准确地计算出目标物体的位置和姿态信息。

首先，我们需要确定两个相机的位置和朝向。

这可以通过使用标定板或者其他已知标志物来实现。

通过捕捉标定板的图像，我们可以计算出两个相机的内参和外参。

内参包括相机的焦距、主点坐标等参数，外参包括相机的位置和朝向。

这些参数在后续的计算中将会被用到。

接下来，我们需要确定目标物体在图像中的位置。

这可以通过在图像中寻找目标物体的特征点来实现。

特征点可以是物体的边缘、角点等。

通过找到这些特征点的像素坐标，我们可以得到目标物体在相机图像中的位置。

然后，我们需要根据相机的内参和外参来计算目标物体的三维坐标。

通过计算相机到目标的距离以及相机的朝向和位置，我们可以将目标物体的像素坐标转化为三维坐标。

最后，我们可以使用计算出的目标物体的三维坐标来设计井轨迹。

根据目标物体的位置和姿态信息，我们可以确定下一步的目标位置和姿态。

根据设计的轨迹方程，我们可以计算出在每一个时间步长内目标物体的位置和姿态，从而实现井轨迹的设计。

总之，二维双目标定在井轨迹设计中具有重要的作用。

通过使用两个相机来捕捉目标物体的图像，我们可以计算出目标物体的位置和姿态信息，然后根据这些信息来设计井轨迹。

通过合理地设计轨迹方程，我们可以保证井底的目标物体能够被准确地捕捉到，并且能够按照设计的轨迹进行移动。

这在许多领域，例如机器人视觉、无人驾驶等中都有广泛的应用。

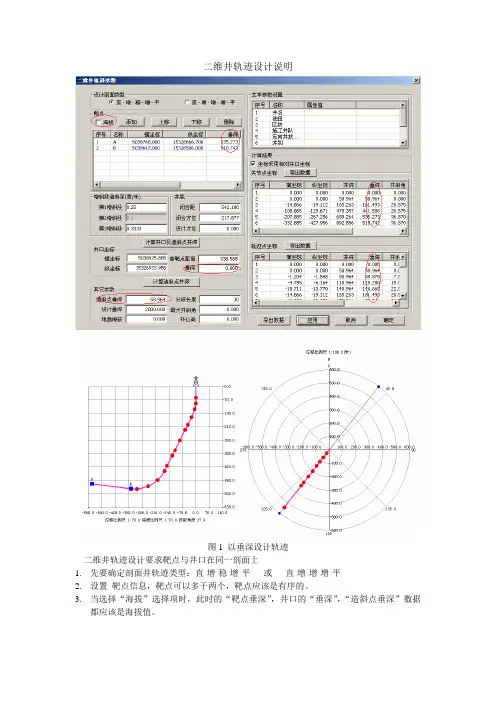

二维井轨迹设计说明
图1 以垂深设计轨迹
二维井轨迹设计要求靶点与井口在同一剖面上
1.先要确定剖面井轨迹类型：直-增-稳-增-平或直-增-增-增-平
2.设置靶点信息，靶点可以多于两个，靶点应该是有序的。

3.当选择“海拔”选择项时，此时的“靶点垂深”，井口的“垂深”，“造斜点垂深”数据
都应该是海拔值。

图2 以海拔设计轨迹
4. 设置各段曲线轨迹的造斜率（一般用默认参数）
5. 如按“计算井口及造斜点井深”按钮，则该按钮自动计算以下的参数；否则，输入井口
坐标。

横纵坐标 与首靶点距离只需输入一个，另一个会自动计算。

6. 如按“计算造斜点井深”按钮，则系统根据以上参数，自动计算造斜点的井深；否则输
入该参数。

6．按“应用”或“确定”按钮，计算井轨迹。

一般应尽量使用系统默认参数。

如轨迹不能正确计算或轨迹异常，通常是由于井口距首靶点太近，或造斜点太低或造斜率太小引起。

建议首先考虑改变井位，增大井口到首靶点的距离，其次提高造斜点，最后是增大造斜率。

造斜率受钻井设备造斜能力的限制，不宜太大。

一般第一段的增斜率大于第二段，第三段的增斜率大于第一段。
