广东联通GSM CDMA直放站方案————————————————————————————————作者：————————————————————————————————日期：中国联通广州分公司白云山GSM/CDMA室外直放站设计方案目录1概述 (2)1。
1覆盖目标的情况............................................................。
......。
(2)1.2覆盖目标的无线环境测试报告.................................。
. (2)1。
3确定设计目标.........................................................................。
. (2)2设计依据 (2)3设计思路 (3)3.1基本思路.....................................................................。
(3)3。
2系统可扩容性分析.。
...............。
..。
......。
.。
.................................。
. (3)3.3理论依据..............................................................................。
(3)4具体方案....。
.。
..。
.。
.。
.。
...。
.。
..。
..。
..。
.。
.。
..。
...。
.。
.....。
.。
..。
45产品技术条件.............。
.....。
........................................。
4 5。
1直放站参数..................................................。
.......。
GSM网络室外直放站的设计GSM网络室外直放站的设计在GSM无线网络中由于各种原因的影响不可能达到完全的无缝隙覆盖，在一些偏远的农村，处于盲区的厂矿公司采纳室外直放站进行覆盖是一种快捷、经济的好办法。
室外直放站系统的设计主要包罗稳定性设计和覆盖设计两个方面。
1．直放站的稳定性分析直放站实际上是一种特别的放大器，在下行链路上，其输入端就是放大器的上行天线接口，输出端就是下行天线接口。
在上行链路上恰与此相反。
同时它又是一种上下行天线之间存在暗号耦合的反馈放大器，按照放大器的稳定性理论，要使放大器稳定须满足幅度平衡条件：AF＜1式中A为放大器的开环增益，F为放大器反馈系数，同时还要满足反馈暗号与输入暗号同相，这称之为相位平衡条件。
下面对直放站的稳定性进行分析。
直放站是上下行暗号都放大的双向放大器，一般上行增益要比下行增益小几dB，只要下行放大器稳定就能保证整个直放站的稳定，直放站的稳定性分析实际上就是下行链路的稳定性分析。
由于无线暗号的多径传播，直放站系统中的重发暗号经过反馈路径总有某些暗号重量与输入暗号同相，要使系统稳定必需从幅度平衡条件考虑。
将AF＝1表明为dB形式：G－L=0或G＝L（1）G为放大器的开环增益即直放站主设备两天线接口之间的增益，L为反馈路径的损耗，暗号从下行天线接口至上行天线接口之间的损耗。
一般情况下直放站的最大增益是固定的，它等于设备内各放大环节最大增益之和。
在实际应用中，设备并非工作于最大增益状态，而是在满足覆盖要求的增益下运行，称之为工作增益（Gw）。
Gw=Po-Pi（2）其中Po为直放站的输出功率（两载频设备一般在33dB右左），Pi为设备输入功率。
Po=Poa-Gtx（3）Pi=Pia Grx（4）Gtx、Grx分别为上行和下行天线的增益，Poa、Pia分别为整个直放站系统（含天线）的输出和输入的暗号功率。
按照以上关系，幅度平衡条件Gw－L<0，可表示为Po-Pi<L，或Po-Pia-Grx<L（5）上式中L是直放站设备输入口和输出口之间的隔离度，即由收发信天线的增益和天线间的空间隔离两部分组成，L=L空间-(Gtx Grx)可见，直放站系统的稳定性与直放站的输入暗号强度Pi，输出暗号强度Po，收发信天线隔离度L三个因素有直接关系，其中Po是已知的，L与收发信天线间的传播环境和收发信天线的增益有关，Pi由基站到直放站间的传播环境有关。

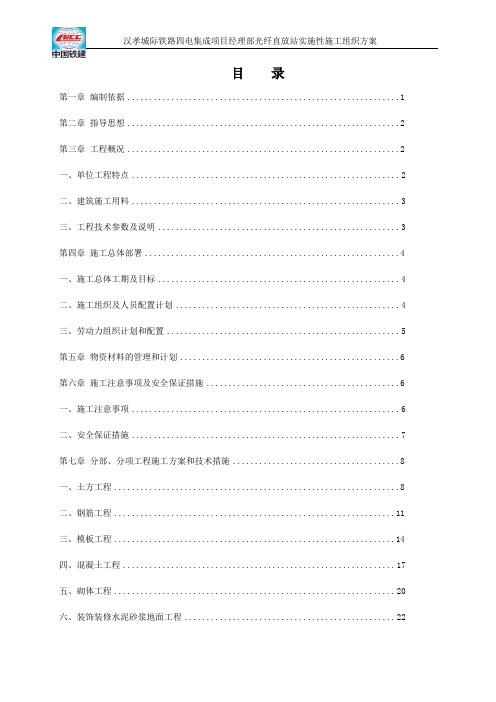

目录第一章编制依据 (1)第二章指导思想 (2)第三章工程概况 (2)一、单位工程特点 (2)二、建筑施工用料 (3)三、工程技术参数及说明 (3)第四章施工总体部署 (4)一、施工总体工期及目标 (4)二、施工组织及人员配置计划 (4)三、劳动力组织计划和配置 (5)第五章物资材料的管理和计划 (6)第六章施工注意事项及安全保证措施 (6)一、施工注意事项 (6)二、安全保证措施 (7)第七章分部、分项工程施工方案和技术措施 (8)一、土方工程 (8)二、钢筋工程 (11)三、模板工程 (14)四、混凝土工程 (17)五、砌体工程 (20)六、装饰装修水泥砂浆地面工程 (22)七、装饰装修墙面抹灰工程 (25)八、装饰装修内墙工程 (28)九、装饰装修外墙工程 (31)十、门窗安装 (32)十一、高聚物改性沥青卷材防水工程 (34)十二、现浇顶板内管路敷设工程 (37)十三、斜瓦屋面工程 (40)第八章成品保护及质量问题 (44)第九章安全环保措施 (45)一、安全施工措施 (45)二、施工环保措施 (46)附件1：工程主要机械设备配备表附件2：工程主要实验和仪器仪表配备表附件3：工程施工进度安排附件4：施工进度横道图附件5：测量放线图附件6：安全保证体系图新建武汉至孝感城际铁路“四电”系统集成工程光纤直放站实施性施工组织方案第一章编制依据《安全生产法》《建设工程安全生产管理条例》《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《混凝土结构工程施工质量验收规范》(GB50204-2002)（2011年版）；《铁路混凝土工程施工质量验收标准》（TB10424-2010）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑地面工程施工质量验收规范》（GB50209-2010）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）《建筑电气工程施工质量验收规范》（GB50303-2002）《地下防水工程质量验收规范》（GB50208-2002）《屋面工程质量验收规范》（GB50207-2002）《屋面工程技术规范》（GB50345-2004）《地下工程防水技术规范》（GB50209-2008）《建筑工程冬期施工规程》(JGJ104-97)；《混凝土泵送施工技术规程》（JGJ/T10-95）第二章指导思想以“质量第一，用户至上”和提供优质服务为指导思想，充分发挥施工总承包的优势，运用系统工程的科学管理方法，统筹规划，科学组织，科学配置施工资源，点外充分准备，点内全力以赴。
目录一、概述 (1)二、设计方案说明 (2)三、环境保护措施 (13)四、节约能源措施 (14)五、安全施工及过渡意见 (14)六、其他说明 (18)附件1 施工图工程数量表 (19)附件2 施工图主备用设备及材料数量表 (22)附件3 朔黄线光纤直放站近、远端机设备位置及接地体电阻值要求明细表 (25)附件4 朔黄线无线列调车站电台、光纤直放站天线位置及方位角 (37)附件5 朔黄铁路扩能改造工程施工图无线列调通信系统图 (43)一、概述（一）设计依据（1）TB/T3052-2002《列车无线调度通信系统制式及主要技术条件》；（2）TB10006-2005《铁路运输通信设计规范》；（3）TB10086-2009《铁路数字调度通信系统及专用无线通信系统设计规范》；（4）《改建铁路朔黄铁路扩能改造工程初步设计》；（5）《关于改建铁路朔黄铁路扩能改造工程初步设计的评审报告（中国国际工程咨询公司）》；（6）现场调查资料。
（二）设计范围本系统设计范围：朔黄铁路神池南-黄骅港口段无线列调通信系统改造、区间弱场补强及相关配套工程。
（三）设计年度近期2015年；远期2025年。
（四）设计文件组成本设计文件由第一册《朔黄铁路扩能改造工程施工图无线列调通信图册总说明书》及第二册《施工图》组成，第二册《施工图》按标段共分7个分册，分别为：《朔黄铁路扩能改造工程施工图无线列调通信图册第一分册新神池南-宁武西（不含）区段》；《朔黄铁路扩能改造工程施工图无线列调通信图册第二分册宁武西-新东冶（不含）区段》；《朔黄铁路扩能改造工程施工图无线列调通信图册第三分册新东冶-西柏坡（不含）区段》；《朔黄铁路扩能改造工程施工图无线列调通信图册第四分册西柏坡-新肃宁北（不含）区段》；《朔黄铁路扩能改造工程施工图无线列调通信图册第五分册新肃宁北-新黄骅南（不含）区段》；《朔黄铁路扩能改造工程施工图无线列调通信图册第六分册新黄骅南-港口（不含黄骅港站）区段》；《朔黄铁路扩能改造工程施工图无线列调通信图册第七分册新黄骅港站》。
五、移动通信直放站工程设计与调测1 前期勘测及理论测算为了最大限度发挥直放站工作效果，在安装前均需进行实地测点，并按照测点的结果对覆盖效果及覆盖面积进行初步估算，测点通常按照以下几个步骤进行。
♦根据覆盖要求确定设备具体安装站址，准备前期的基础工程，如铁塔、机房、供电、接地等；♦确定需要转发的基站载频号，并测试接收点信号场强值；♦根据场强值初步确定使用设备的类型，天线的使用类型，天线的安装高度及位置；♦通过计算预测设备的工作增益、最大输出功率值；♦根据设备的输出功率及重发天线的类型预测设备开通后的覆盖围及覆盖效果。
在基本确定了设备的功率、重发天线的高度后，可对信号覆盖围作一个初步的测算，利用陆地移动通信电波传播衰耗特性，通过Okumura模型可计算路径损耗。
Okumra经验公式如下：Lm=69.55+26.16lgf-13.82log(hb)-a(hm)+[449.9-6.51log(hb)]log(d)取频率f=870MHz上式可简化为：Lm=146.4-13.8log(hb)-a(hm)+[44.9-6.5log(hb)log(d)]其中:a(hm) 为修正因子，中小城市：a(hm)=2.53hm-3.8;大城市：a(hm)=3.2[lg(11.75km)]12-4.97hm为移动用户天线高度，取hm=1.5m,则a（hm）=O,通过路径损耗Lm可以测出覆盖距离。
2 站址选择及定位如果为了扩大基站覆盖围, 直放站应安装在基站覆盖区边界处。
使用路测仪在地面测出的基站信号强度一般为-85dBm至-95dBm在源天线处测得基站信号强度一般为-75dBm 至-85dBm。
直放站距离基站太近（源天线接收信号强），则直放站与基站形成重叠覆盖，移动台信号一路通过直放站延时后到达基站, 一路直接到达基站, 将会对基站形成多径干扰。
所以,尽量减少直放站与基站重叠覆盖的区域面积, 以保证对移动通信网的干扰尽可能最小。
建华伟室外直放站Ⅰ、站点摘要一、工程站点名称：本工程为：建华伟搬迁至西外环老收费站工程地址：建华伟信源型号及安装位置：信源采用20W选频直放站安装在：西外环老收费站居民楼顶上二、覆盖范围：本次工程为新建工程，覆盖范围为：收费站旁高速公路站点联系人及联系电话：联系人：电话：三、总投资金额：Ⅱ、工程总造价单位：人民币元目录Ⅰ、站点摘要 (1)Ⅱ、工程总造价 (2)一、工程概述 (4)二、设计依据 (4)2.1、设计依据 (4)2.2、设计指标要求 (5)三、系统概述 (6)3.1、容量预测 (6)3.2、设备机房 (6)3.3、系统兼容性 (7)3.4、信号分配损耗 (7)四、设计思路 (7)4.1、总体设计思路 (7)4.2、工程规模 (8)五、设计分析 (8)5.1、下行链路分析 (8)5.1.1、下行场强分析 (8)5.1.2、下行载噪比分析 (9)5.2、上行链路分析 (9)5.2.1、上行载噪比分析 (9)5.2.2、上行噪声分析 (10)5.3、上下行平衡分析 (11)六、安装说明 (11)6.1、基站设备的安装 (11)6.2、天线的安装 (11)6.3、馈线的安装 (12)6.4、无源器件的安装 (12)6.5、标签 (12)6.6、注意事项 (13)七、设备说明 (13)7.1腔体耦合器 (13)7.2腔体功分器 (14)7.3全向吸顶天线 (15)7.4馈线 (15)7.5宽带直放站（AC3020-G） (16)八、系统原理图（参见附件） (17)九、平面安装图（参见附件） (17)一、工程概述因市老收费站两旁公路被山挡住，附近住户及公路都在－85以上，打电话通话质量差，易掉话，且用户多次投诉。
鉴于以上种种原因，为了改善该区域的移动通信效果也为了维护衡阳移动的良好形象，经过现场测试和整体设计，同时根据移动公司的总体要求,决定现采用选频直放站空间耦合信号对该区域进行信号覆盖。
二、设计依据2.1、设计依据1.中国移动通信有限公司与xx通信股份有限公司签定的关于室内覆盖系统建设项目的框架协议；2.邮电部《900MHz TDMA数字公用陆地蜂窝移动通信网技术体制》（T2019-95）3.《900MHz TDMA数字移动通信工程设计暂行规定》（部内标准）4.信息产业部《关于加强直放站管理的通知》（信无［1999］62号）5.SM 9 ETS 300 609-4（GSM 11.26）标准6.现场勘察资料及测试数据7.中华人民共和国国家标准《电磁辐射防护规定》,（国标GB8702-88）8.设备和器件的参数手册2.2、设计指标要求根据本方案，室内覆盖系统将达到以下指标：（1）工作频段国家无线电管理委员会分配给中国移动GSM900系统的频带为24MHz：885～909MHz 基站收,移动台发935～959MHz 基站发,移动台收频道序号和频道标称中心频率的关系为：fl(n)=890.200+(n-1)×0.200MHz 移动台发，基站收fh(n)=935.200+(n-1)×0.200MHz 移动台收，基站发其中n=1～124国家无线电管理委员会分配给中国移动DCS1800系统的频带为10M Hz：1710～1720MHz 基站收、移动台发1805～1815MHz 基站发、移动台收频道序号与频道标称中心频率的关系为：f1(n)=1710.200MHz+(n-512)×0.200MHz 移动台发、基站收fh(n)=f1(n)+95MHz 基站发、移动台收其中n=512,513….，885（2）移动用户忙时话务量为0.025Erl。
