1．雨水口雨水口是雨水管渠上或合流制管渠上收集雨水的构筑物。
街道路面上的雨水先经由雨水口通过连接管流入排水管渠。
雨水口的设置，应保证能迅速、有效地收集地面雨水，常设置在交叉路口、路侧边沟的一定距离处以及没有道路边石的低洼地方,防止雨水漫过道路造成道路及低洼地区积水而妨碍交通。
道路交叉口处雨水口的布置参见第2章。
在路侧边沟上及路边低洼地点，雨水口的设置间距还要考虑道路的纵坡和路边石的高度。
道路上雨水口间隔距离宜为25～50m(视汇水面积大小定)，当道路纵坡大于0.02时，雨水口的间距可大于50m，在低洼和易积水的地段，应根据需要增加雨水口的数量。

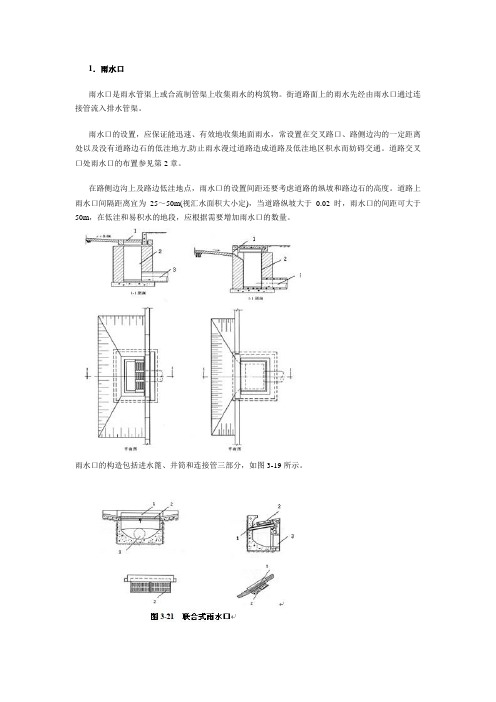

雨水口的构造包括进水篦、井筒和连接管三部分，如图3-19所示。
1-边石进水箅；2-边沟进水篦；3-连接管雨水口的进水篦一般用铸铁制成，按一个雨水口设置的井篦数量多少，分单篦、双篦、多篦雨水口。
按进水箅在街道上设置位置可分为平篦式雨水口(图3-19)、立篦式雨水口(图3-20)及联合式雨水口(图3-21)。
雨水口的井筒采用砖砌或钢筋混凝土制成，深不宜大于1m(有冻胀地区可适当加大)，井底根据需要设置沉泥槽，如图3-22所示。
遇到特殊情况需要浅埋时，应采取加固措施。
雨水口以连接管与街道排水管渠的检查井相连。
连接管长度不宜超过25m。
在同一连接管上串联的雨水口不宜超过3个。
2．连接暗井雨水口以连接管与街道排水管渠的检查井相连。
当排水管直径大于800mm，也可在连接管与排水管连接处不另设检查井，而设连接暗井，如图3-23所示。
3．截流井在截流式合流制管渠系统中，通常在合流管渠与截流干管的交汇处设置截流井，截流井是截流干管上最重要的构筑物。
常见的截流井有截流槽式、溢流堰式和跳越堰式溢流井，如图3-24、图3-25、图3-26所示。
雨水管道交汇井技术要求
1.雨污水管道交叉二管管壁相碰时需设交汇井。
2.交汇井属雨水检查井，污水管道在雨水检查井内穿过。
3.为减少维护检修工作量，不允许雨水支管接入井交汇井内，
4.交汇井内的污水管道的材质采用钢筋混凝土管，井内整根管道通过，不准有管接头，如污水管道材质是非钢筋砼管，可在含交汇井的二检查井间的非钢筋砼管改为同径的钢筋砼管，同坡敷管。
5.交汇井选用本公司的通用图。
选用时应确保井内污水管外壁i与井壁的净距（设人孔一侧）不小于0.6米，另一侧不小于0.3米，以便于清掏。
6.交汇井内，如污水管外底高于或等于雨水管管中心0.5米时，竟汇井内可按雨水检查井的要求设流槽，（制定为落底井的除外）；如果小于0.5米时，交汇井内流槽顶作对应下降，直至无流槽。
使槽顶距污水管外底垂直距离为0.5米。
如污水管外底至井底小于0.5米，应加深井底以确保此最小垂直距离（0.5米）的要求。
7.复核计算
交汇井尺寸设定后应进行复核计算。
当井内水位于雨水管顶持平时，井内任一过水断面不得小于雨水管截面。
如不满足可加大不满足处的平面尺寸厚垂直距离。
·雨水、污水与市政管线碰头接通标准做法编号：版号：页码：第1页共12页雨水、污水与市政管线碰头接通标准做法（试行）雨水、污水与市政管线碰头接通标准做法青建集团股份公司二Ｏ一五年一月1目的：明确雨水、污水与市政管线碰头接通标准做法，以不影响实验和检测的结果，提高制作工艺的标准化。
2适用范围：适用于集团所有在建项目。
3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。
4. 雨水、污水与市政管线碰头接通材料及机具污水管材：HDPE塑料管污水管材：U-PVC塑料管三通卡箍法兰片铸铁管：埋地用铸铁排水管市政管道与雨水、污水管道的连接：把雨水、污水从室内拍到指定的地方。
铸铁管：埋地用铸铁排水管雨水、污水与管井连接示意图外墙雨水管刚性防水套管柔性防水套管4.2主要施工机具切割机压槽机切管机水钻挖掘机手拉葫芦5 雨水、污水管与市政管网的连接接通5.1水用U-PVC管的优点：1 与球墨铸铁管及钢管相比，U-PVC管重量轻，装管方便，用人工较少，对施工机具要求不高。
2 U－PVC管较金属管材比重要小。
安装时需人工少，安装成本较低，其连接方式采用胶圈接口，大大提高了安装效率，管径愈大，优越性愈明显。
5.2粘接：粘接剂涂刷后应立即找正方向，将管端插入承口，用力挤压（管径大时可用木槌、木方或紧线器等工具加力），使插入深度至划线位置，并保持一定时间以防接口滑脱。
当管径小于63mm时，压力保持时间不少于30s；管径大于63mm时，压力保持时间应不少于60s。
插入后应尽量避免扭转。
5.3养护：承插接口粘接完毕后，应用干布将缝隙内挤出的多余粘接剂擦拭干净，并在不受侧向外力的情况下静置固化。
5.4 室外管井的砌筑：对于雨污水检查井，井底一定要做100mm混凝土垫层，墙体砌筑为24墙体，内抹灰。
井口大小要严格按照图纸尺寸砌筑。
对于雨水沉淀池，管井砌筑时井底标高要低于管到底200mm左右，以便雨水经沉淀后流入雨水检查井中。

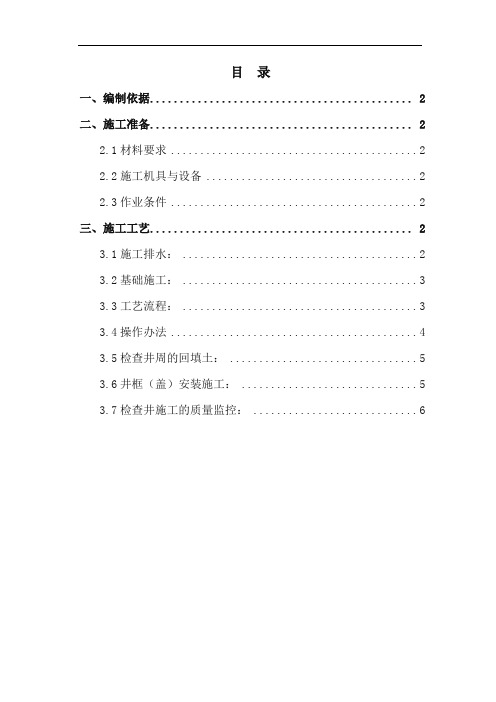

目录一、编制依据 (2)二、施工准备 (2)2.1材料要求 (2)2.2施工机具与设备 (2)2.3作业条件 (2)三、施工工艺 (2)3.1施工排水： (2)3.2基础施工： (3)3.3工艺流程： (3)3.4操作办法 (4)3.5检查井周的回填土： (5)3.6井框（盖）安装施工： (5)3.7检查井施工的质量监控： (6)一、编制依据1.1《排水检查井图集》(图集号 02S515)1.2《室外排水设计规范》(GB50014-2006)1.3踏勘现场所获取的调查资料。
二、施工准备2.1材料要求2.1.1水泥、砂、砖、掺合料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。
2.1.2砖、砂浆、盖板砼抗压强度应符合设计要求。
2.1.3井圈、井盖、踏步的选用符合设计要求。
2.2施工机具与设备砂浆拌制设备、数量、能力应满足现场拌制需要。
2.3作业条件2.3.1排水管道检查井基础强度应满足设计要求，表面清理干净整洁。
2.3.2测设井位轴线位置并标示井底高程（流水面高程）。
2.3.3所用材料已运至施工现场，数量满足施工需要。
2.3.4施工用砂浆配合比已完成并满足施工需要。
2.3.5井室内未接通的备用支线管口已封堵完成。
三、施工工艺3.1施工排水：3.1.1在检查井施工过程中，必须做到不间断排水，严禁带水操作。
3.1.2沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格：φ600×H（H-有效深度＞40cm），其间距不宜大于150m。
3.1.3检查井施工时，应在检查井基础10cm以外布置排水井。
3.2基础施工：3.2.1井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。
最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。
3.2.2检查井基础施工：3.2.2.1不落底的检查井：井基础应与管道基础同时浇筑。
3.2.2.2有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。
污水管道交叉井施工方案一、施工前准备1. 现场勘察首先需要对施工现场进行详细勘察，了解地质情况、地下水位、原有管道布局等信息，为交叉井的设计和施工提供依据。
2. 材料准备根据设计要求，准备足够的井室建筑材料，如混凝土、钢筋、砖块等。
同时，准备好施工所需的机械设备和工具。
3. 施工队伍组织组建专业的施工队伍，确保施工人员熟悉污水管道交叉井的施工技术和安全操作规程。
二、交叉井设计1. 设计原则根据现场勘察结果，遵循安全、经济、实用的原则，设计交叉井的尺寸、深度和布局。
2. 设计图纸绘制详细的交叉井施工图纸，包括井室结构、管道布局、沉泥槽设计等。
三、井室施工1. 基础处理清理施工现场，进行基础处理，确保井室基础坚实、平整。
2. 井室建造按照设计图纸，进行井室的建造。
确保井室的尺寸、标高等符合设计要求。
四、管道截断与连接1. 管道截断根据设计要求，对需要穿越交叉井的管道进行截断。
截断过程中要确保管道内壁平滑，无锋利边角。
2. 管道连接采用合适的连接方式（如承插连接、法兰连接等），将截断后的管道进行连接。
确保连接牢固、密封性好。
五、管道穿越井室1. 穿越方式根据现场情况和设计要求，选择合适的管道穿越井室的方式（如顶管、拉管等）。
2. 穿越施工按照选定的穿越方式，进行管道穿越井室的施工。
施工过程中要确保管道位置准确、穿越顺畅。
六、沉泥槽施工1. 沉泥槽设计根据设计要求，设计沉泥槽的尺寸、位置和布局。
2. 沉泥槽建造按照设计图纸，进行沉泥槽的建造。
确保沉泥槽的尺寸、坡度等符合设计要求。
七、防水与防腐处理1. 防水处理对井室和管道进行防水处理，采用合适的防水材料（如防水涂料、防水卷材等），确保井室和管道的防水性能良好。
2. 防腐处理对井室和管道进行防腐处理，采用合适的防腐材料（如防腐涂料、防腐剂等），延长井室和管道的使用寿命。
八、质量检测与验收1. 质量检测在施工过程中和施工完成后，对井室、管道、沉泥槽等进行质量检测，确保各项指标符合设计要求和相关规范。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载雨污水井管标注图地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容直埋电缆的敷设挖电缆沟样洞：按施工图在电缆敷设线路上开挖试探样洞，以便了解土壤和地下管线布置情况。
其一般单根电缆沟尺寸为宽为0.4—0.5m，深均为0.8m。
放样划线：根据施工图和开挖样洞的资料确定电缆线路的实际走向，用大石灰画出电缆沟的开挖宽度和路径。
沟深一般为０.８米，如遇特殊情况则应适当加深。
电缆的转弯处应开挖成圆弧形，以保证电缆敷设的弯曲半径要求。
开挖电缆沟：开挖电缆沟可采用人工或机械开挖两种方法。
铺设下垫层：开挖工作结束后，在沟底铺一层100MM厚的细砂或松土，作为电缆沟的下垫层。
埋设电缆保护管：电缆电缆如穿越建筑物、道路或其它设施交叉时，应事先埋设电缆保护钢管，以便敷设电缆时穿入管内。
敷设电缆：应电缆将电缆铺设在沟底砂土垫层的上面，电缆长度应略长于电缆沟长（一般为1.025---1.05％），并要外加维修余量和进箱柜半周长；按波浪形铺设（不要过直），以便使电缆能适应土壤温度的冷热伸缩变化。
铺设上垫层：电缆敷设好后，在电缆上面再铺一层100MM厚的细砂或松土，然后在砂土层铺盖水泥预制板或砖，以防电缆受机械损伤。
回填土：将电缆沟回填土分层填实，覆土应高于地面150MM---200MM，以防松土沉陷。
设置电缆标示牌：电缆敷设完毕后，在电缆的引出、入端、终端、中间扫头、转弯处，应设置防腐材料制成的标示牌。
注明线路编号、电压等级、电缆型号规格、起止地点、线路长度和敷设时间等内容，以备检查和维护之用。
在有酸、碱、矿渣、石灰等到场所，电缆不应直接埋地敷设。
如必须直埋地敷设时，应采用防腐管保护敷设。
雨污水管道施工方案一、工程概况：雨污水管道位于***桥和***路之间，软基处理采用水泥搅拌桩复合地基。
考虑到此段道路位于**中学北门，又是附近荔村村民进出的通道，为了方便学生和当地居民的出行，此段道路应早日建成通车。
雨水主干管采用DN600-DN1200双平壁钢塑复合缠绕管，污水管主干管采用DN400-DN600双平壁钢塑复合缠绕管，过路及埋深小于1.5米的雨污水管采用Ⅲ级钢筋砼管。
雨水分段排入羊大河，污水接入荔村污水系统。
因征地拆迁原因，荔村段未征地，污水无法排至荔村污水系统，本次雨污水施工西侧临时施工至NK0+860位置，东侧施工至NK1+200位置。
雨污水管道主要工程量见下表：伦教中学段雨污水管道数量统计表说明：雨水口埋管未列入统计。
二、编制依据：本施工方案依据下列规范、文件、标准、规定要求编制。
1、中国市政西北设计研究院《羊大路施工图设计第三册排水工程》；设计修改（补充）通知单：第A-02号通知单。
2、《给水排水管道工程施工及验收规范》（GB50268-2008）。
3、《综合地下管线图》（顺德区规划局）4、《给水排水标准图集》（S5）5、地下管线现场调查资料。
6、《埋地塑料排水管道施工》04S520三、施工组织及计划（一）施工组织机构劳动力组织项目部管理人员配置表劳动力配备表4、施工机械配备拟投入本工程的主要施工机具表（二）施工计划及保证措施（1）工期目标本段雨污水工程计划工期为25日历天。
（2）工期保证措施首先拟定科学的施工进度计划，采用网络计划技术，实行动态管理，科学组织，合理安排，适时调整，做好劳动力调配，加强各工种之间的配合。
为使工程顺利如期完成，实行定期碰头例会制度。
充分利用晴天的有利天气。
力求做到均衡施工，认真做好施工前期准备工作，防止前松后紧，盲目蛮干；做好材料设备的计划管理，及时组织进场，加强施工设备的保养维修，以免因材料、设备等不能及时供应或施工机械故障而影响施工。
切实改进施工工艺，努力提高劳动效率。
