AutoCAD高级技巧大全

AutoCAD高级技巧大全1.ACAD新手学习时,掌握一定技巧是不是会觉得提升很快啊?那我抛砖引玉先来一个,有技巧的和学有所得的请跟贴!选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2.分享我的AutoCAD裁剪技巧如图所示,要对右图部分圆(可以是其他边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1.按常规执行裁剪命令，选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认；3.在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分（这点很重要哦）。

（图片较大，请拉动滚动条观看）全屏观看图13.Remove可用【Shift】+object 代替更方便。

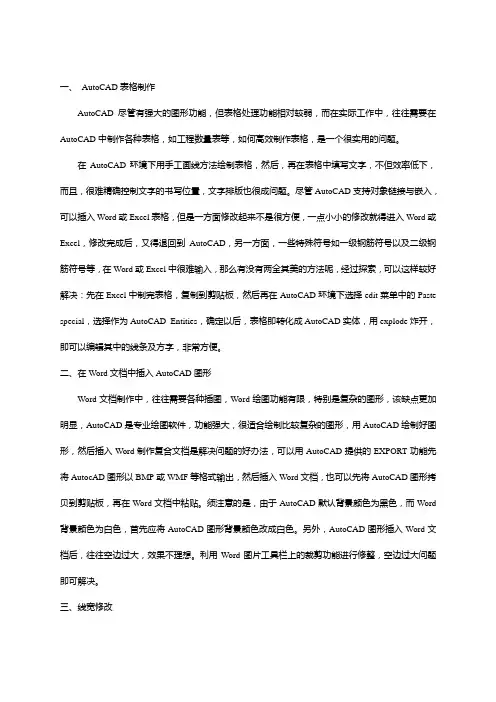

4.如何在WORD表格中引用ACAD的形位公差??(如图红框区所示)其实也简单,但就怕部分新手不敢一试!1.将ACAD的背景设为白色,否则在WORD中不能处理背景色;2.在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区;3.使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;4.切换至WORD的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。

可以肯定，一般的打字员、文秘是做不好这项工作的，应为她不会ACAD，高兴吗？！（图片较大，请拉动滚动条观看）全屏观看图25.善用ACAD的内部函数计算器功能内部函数计算器功能命令: cal 可以作透明命令使用.比如偏移图元时,可以在提示输入偏移距离时输入:'cal，即Command:Specify offset distance or [Through] <Through>: 'cal回车后在Initializing...>> Expression: 提示后输入任意计算距离的等式如：100*sin(30)系统将自动计算偏移距离，再选择图元即可。

6精選應用5：已知任意斜線及圓圓心於線段端點2上，欲將圓自圓心點2與端點3線段上移動25的距離：指令: MOVE選取物件: <- 選取圓1取物件: <- [Enter]指定基準點或位移: <- 選取圓中心點指定位移的第二點或<使用第一點作為位移>: 'CAL>> 表示式: @+vee1*25 <- 輸入表示式>> 選取一個端點給VEE1: <- 選取端點2>> 選取另一個端點給VEE1: <- 選取端點3(152.103 -11.8027 0.0) <- 求得位移點座標精選應用6：承上題，如果要將圓移至端點3的25的位置上，如圖所示：指令: MOVE選取物件: <- 選取圓1選取物件: <-[Enter]指定基準點或位移: <- 選取圓中心點指定位移的第二點或<使用第一點作為位移>: 'CAL>> 表示式: pld(end,end,25) <- 輸入表示式>> 選取圖元給END 鎖點: <- 選取端點3>> 選取圖元給END 鎖點: <- 選取端點2(147.624 -80.7839 0.0) <- 求得位移點座標精選應用7：已知任意斜線欲完成一個正三角形，邊長為斜線的3倍，角度方向與斜線相同：指令: POLYGON輸入邊的數目<5>: 3 <-輸入邊數指定多邊形的中心點或[邊緣(E)]: E <- 輸入選項指定邊緣的第一個端點: <- 選取任意一點為起點指定邊緣的第二個端點: 'CAL>> 表示式: @+vee*3 <- 輸入表示式>> 選取一個端點給VEE: <- 選取端點1>> 選取另一個端點給VEE: < -選取端點2(138.543 -168.946 0.0) <- 求得長度方向座標點精選應用8：已知任意兩條相交線段即另一條水平線，請於水平線上完成一弧夾角同P1-P2-P3：指令: ARC指定弧的起點或[中心點(C)]: <- 選取端點1指定弧的第二點或[中心點(C)/終點(E)]: C <- 輸入選項指定弧的中心點: <- 選取端點2指定弧的終點或[角度(A)/弦長(L)]: A <- 輸入選項指定夾角: 'CAL>> 表示式: ang(int,end,end) <- 輸入表示式>> 選取圖元給INT 鎖點: <- 選取交點P2>> 選取圖元給END 鎖點: <- 選取端點P1>> 選取圖元給END 鎖點: <- 選取端點P343.7612 <- 求得弧夾角A精選應用9：承上一單元精選應用8，請將線段與弧，以端點2為基準點旋轉角度同P2至P1：指令:ROTA TE目前使用者座標系統中的正向角: ANGDIR=逆時鐘方向ANGBASE=0選取物件: <- 選取右側弧與線選取物件: <-[Enter]指定基準點: <-選取端點2指定旋轉角度或[參考(R)]: 'CAL>> 表示式: ang(end,end) <-輸入表示式>> 選取圖元給END 鎖點: <-選取端點P2>> 選取圖元給END 鎖點: <- 選取端點P172.2417 ? 求得線段角度A精選應用10：已知任意線段，欲於線段3/5位置上完成一圓，半徑為線長的1/8：指令: CIRCLE指定圓的中心點或[三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL>> 表示式: plt(end,end,3/5) <- 輸入表示式>> 選取圖元給END 鎖點: <- 選取端點1>> 選取圖元給END 鎖點: <- 選取端點2(139.943 -345.825 0.0) <- 求得圓心位置座標指定圓的半徑或[直徑(D)] <8.5434>: 'CAL>> 表示式: dee/8 <- 輸入表示式>> 選取一個端點給DEE: <- 選取端點1>> 選取另一個端點給DEE: < - 選取端點26.68901 <- 求得圓半徑值精選應用11：已知任意線段，請畫一個半徑20的圓與線段的中點相切：指令: CIRCLE指定圓的中心點或[三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 2P <- 輸入選項指定圓直徑的第一個端點: mid <- 選取中點3指定圓直徑的第二個端點: 'CAL>> 表示式: @+nee*40 <- 輸入表示式>> 選取一個端點給NEE: <- 選取端點1>> 選取另一個端點給NEE: <- 選取端點1(115.763 -389.846 0.0) <- 求得另一個直徑點精選應用12：已知兩條任意線段，請於兩線段端點間交點處繪製半徑10的圓：指令: CIRCLE指定圓的中心點或[三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL>> 表示式: ille <- 輸入表示式>> 選取一個端點給ILLE:第一條線: <- 選取端點1>> 選取另一個端點給ILLE:第一條線: <- 選取端點4>> 選取一個端點給ILLE:第二條線: <- 選取端點2>> 選取另一個端點給ILLE:第二條線: <- 選取端點3(147.396 -488.861 0.0) <- 求得圓心座標點指定圓的半徑或[直徑(D)] <20.0000>: 10 <- 輸入半徑精選應用13：已知矩形條件如下：指令: RECTANG指定第一個角點或[倒角(C)/高程(E)/圓角(F)/厚度(T)/線寬(W)]: <- 選取左下角點指定其它角點: 'CAL>> 表示式: [@sqr(8.35),sqrt(2)*9.5] <- 輸入表示式(111.524 -558.998 0.0) <- 求得另一角座標點精選應用1：已知一個任意圓，畫出一個同心圓半徑為該圓的5/7指令: CIRCLE指定圓的中心點或[三點(3P)/兩點(2P)/相切,相切,半徑(T)]: CEN於<- 選取圓1中心點指定圓的半徑或[直徑(D)] <48.4441>: 'CAL <- 輸入’CAL起始設定...>> 表示式: RAD*5/7 <- 輸入表示式>> 為RAD 函數選取圓, 弧或聚合線段: <- 選取圓1，完成圖形精選應用2：已知二圓，請於兩圓連心線中點，畫上一個半徑為5的小圓：指令: CIRCLE指定圓的中心點或[三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL>> 表示式: (CEN+CEN)/2 <- 輸入表示式>> 選取圖元給CEN 鎖點: <- 選取圓1中心點>> 選取圖元給CEN 鎖點: <- 選取圓2中心點(190.229 161.234 0.0) <- 求得中點座標值指定圓的半徑或[直徑(D)] <8.9804>: 5 <-輸入半徑5精選應用3：已知矩形與一條線段，請以矩形對角中點為圓心，線段長度為參考半徑，完成一圓：指令: CIRCLE指定圓的中心點或[三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL>> 表示式: MEE <- 輸入表示式>> 選取一個端點給MEE: <- 選取端點1>> 選取另一個端點給MEE: <-選取端點2(70.2147 87.3565 0.0) <- 求得中點座標值指定圓的半徑或[直徑(D)] <5.0000>: 'CAL>> 表示式: DEE <-輸入表示式>> 選取一個端點給DEE: <-選取端點3>> 選取另一個端點給DEE: <-選取端點417.3398 <- 求得線段長度值精選應用4：繪製正五邊形，邊長為456之平方根：指令: POLYGON輸入邊的數目<4>: 5 <- 輸入邊數指定多邊形的中心點或[邊緣(E)]: E <- 輸入選項指定邊緣的第一個端點: <- 選取任意一點為起點指定邊緣的第二個端點: 'CAL>> 表示式: [@SQRT(456)<0] <- 輸入表示式(85.7895 9.51962 0.0) <- 求得第二端點座標數值運算式：運算子運算方式() 群組運算式^ 指數運算式*與/ 乘法與除法+與- 加法與減法向量運算式：運算子運算方式() 群組運算式& 計算兩向量間的向量乘積(當做一個向量)[a,b,c]&[x,y,z]=[(b*z)-(c*y),(c*x)-(a*z),(a*y)-(b*x)]*與/ 計算兩向量間的純量乘績(當做一個實數)[a,b,c]&[x,y,z]=ax+by+cz*與/ 向量乘以或除以一個實數a*[x,y,z]=[a*x,a*y,a*z]+與- 向量加法與減法[a,b,c]+[x,y,z]=[a+x,b+y,c+z]向量運算式：點的格式格式極座標[距離<角度]圓柱座標[距離<角度,Z]球形座標[距離<角度1<角度2]相對座標使用@ 前置符號[@x,y,z]WCS(代替UCS) 使用* 前置符號[*x,y,z]標準數值函數：函數功能說明sin (角度) 求角度之正弦值cos (角度) 求角度之餘弦值tang (角度) 求角度之正切值asin (實數) 求數值之反正弦值(數值必須在-1與1之間) acos (實數) 求數值之反餘弦值(數值必須在-1與1之間) atang (實數) 求數值之反正切值ln (實數) 求數值之自然對數log (實數) 求數值以實為底之對數exp (實數) 求數值之自然指數exp10 (實數) 求數值以實為底之指數sqr (實數) 求數值之平方sqrt (實數) 求數值之平方根(數值必須不為負值)abs (實數) 求數值之絕對值round (實數) 求最接近數值的整數trunc (實數) 求數值之整數部分r2d (角度) 將角度由弳度轉為度，例如r2d (pi) 將常數p轉為180度d2r (角度) 將角度由度轉為弳度，例如d2r (180) 轉換180度為p弳度值pi 常數p特殊功能函數：(其中括弧內p,p1,p2…等可配合輔助抓點來取得座標值)函數功能說明ang (p1,p2) 求X軸與直線(p1,p2)之夾角值ang (頂點,p1,p2) 二直線(頂點,p1)與(頂點,p2)之夾角dist (p1,p2) 求p1及p2間的距離dpl (p,p1,p2) 點p與經過p1、p2之直線最短距離dpp (p,p1,p2,p3) 計算點p經過三點(p1,p2,p3)的平面之間最短距離Dee dist (end,end)之便捷功能函數，求兩端點之距離getvar (變數名稱) 讀取AutoCAD系統變數值，僅限於實數、整數及點座標ill (p1,p2,p3,p4) 二直線(p1,p2)與(p3,p4)的交叉點ilp (p1,p2,p3,p4,p5) 計算線(p1,p2)和經過三點(p3,p4,p5)的平面之相交點ille ill (end,end,end,end) 的便捷功能函數mee (end,end)/2 的便捷功能函數，求二端點間的中點座標nor (p1,p2) 直線(p1,p2)之單位法向量(垂直方向)nee nor (end,end)之便捷功能函數pld (p1,p2,d) 直線(p1,p2)上距離p1點d長度的點座標plt (p1,p2,t) 直線(p1,p2)上以參數t定義的點位rad 選取一圓或弧求取該半徑值rot (p,basp,a) 點p以basp為基準旋轉a角度rot (p,axp1,axp2,a) 以通過點axp1和axp2的線為旋轉軸，旋轉p點，經過角度a vec (p1,p2) 點p1至點p2之向量vec1 (p1,p2) 點p1至點p2之單位向量vee vec(end,end)之便捷功能函數vee1 Vec1(end,end)之便捷功能函數過濾一個點或向量的X、Y和Z分量：函數功能說明xyof (p1) 點的X和Y分量，Z分量設為0.0xzof (p1) 點的X和Z分量，Y分量設為0.0yzof (p1) 點的Y和Z分量，X分量設為0.0xof (p1) 點的X分量，Y和Z分量設為0.0yof (p1) 點的Y分量，X和Z分量設為0.0zof (p1) 點的Z分量，X和Y分量設為0.0rxof (p1) 點的X分量ryof (p1) 點的Y分量rzof (p1) 點的Z分量7.<AutoCAD中如何计算二维图形的面积>AutoCAD中，可以方便、准确地计算二维封闭图形的面积（包括周长），但对于不同类别的图形，其计算方法也不尽相同。
