省地方标准：印制电路板废水处理工程设计规征求意见稿Code of Wastewater Engineering Design for Printed CircuitBoard主编单位：新大禹环境工程批准单位：施行日期：2007年月日2007年广州前言在我国，印刷线路板行业作为电子行业的基础，已成为重要而独特的生产行业。
其排放三废成份复杂，排放量也远远超过传统的金属表面加工行业。
而印制线路板废水的处理已有10多年的处理经验，基本上解决了废水处理种的技术关键问题。
受省质量技术监督局、省环境保护产业协会的委托，本编制组在总结试验和工程实践并参考国外成果的基础上，制定本规程。
本规程规定了有关印制电路板废水处理的术语适用围、工艺流程、基础资料、主要参数、设备、工程布置和构造。
现批准协会标准《印制电路板行业废水处理工程技术设计规程》，编号为××××，推荐省环保工程建设设计、施工单位采用。
主要起草人：黑国翔麦建波林国宁区尧万国辉编写参加人：胡勇有王刚主编单位：新大禹环境工程参编单位：华南理工大学环境科学与工程学院省环境保护产业协会省质量技术监督局2007年月号目录1 总则 (1)2 术语 (2)3 废水成份与废水分流 (4)4 处理工艺 (6)4.1 主要污染物 (6)4.2 铜的处理 (6)4.3 氰化物的处理 (12)4.4 COD的处理 (13)4.5 镍的处理 (15)4.6 NH3－N的处理 (15)4.7 废液的处理与处置 (16)5 工程配套 (17)5.1 调节池 (17)5.2 自动化控制 (17)5.3 化学药剂配置和投加 (18)5.4 化学反应搅拌 (18)5.5 污泥脱水 (18)5.6 防腐措施 (19)5.7 废水站的环境 (20)6 废水回用 (21)7 基础资料 (22)附录1：印制电路板废水来源、水质及分类参考 (23)附录2：国外或地区PCB废水Cu排放标准 (30)附录3：印制板制造业清洁生产的指标要求(征求意见稿) (33)本规程用词说明 (35)1.1 为使印制电路板行业废水处理工程做到技术先进、经济合理、安全可靠、统一标准，制定本规程。

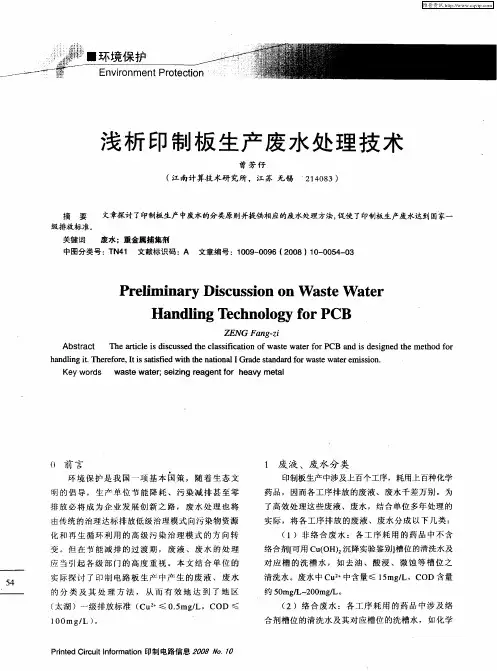

— —■■■一 浅析印制板生产废水处理技术 曾芳仔 （江南计算技术研究所，江苏无锡 ２１４０８３）
摘 要 文章探讨了印制板生产中废水的分类原则并提供相应的废水处理方法，促使了印制板生产废水达到国家一 级排放标准。 关键词 废水：重金属捕集剂 中图分类号：ＴＮ４１ 文献标识码：Ａ 文章编号：１００９—００９６（２００８）１０—００５４—０３
Ｐｒｅｌｉｍｉｍ ｙ Ｄｉｓｃｕｓｓｉｃ ｏｎ Ｗａｓｔｅ ＷａｔｅｒＩｉｍｉｎａｒｙ ＤＩＳＣＵｓｓｔｏｎ ０ｎ Ｗａｓｔｅ Ｗａｔｅｒ Ｈａｎｄｌｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ ｆｏｒ ＰＣＢ ＺＥＮＧ Ｆ肌ｇ－ｚｉ Ａｂｓｔｒａｃｔ Ｔｈｅ ａｒｔｉｃｌｅ ｉｓ ｄｉｓｃｕｓｓｅｄ ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｗａｓｔｅ ｗａｔｅｒ ｆｏｒ ＰＣＢ ａｎｄ ｉｓ ｄｅｓｉｇｎｅｄ ｔｈｅ ｍｅｔｈｏｄ ｆｏｒ ｈａｎｄｌｉｎｇｉｔ．Ｔｈｅｒｅｆｏｒｅ，Ｉｔｉｓ ｓａｔｉｓｆｉｅｄｗｉｔｈｔｈｅｎａｔｉｏｎａｌＩＧｒａｄｅ ｓｔａｎｄａｒｄｆｏｒｗａｓｔｅｗａｔｅｒｅｍｉｓｓｉｏｎ． Ｋｅｙ ｗｏｒｄｓ ｗａｓｔｅ ｗａｔｅｒ；ｓｅｉｚｉｎｇ ｒｅａｇｅｎｔ ｆｏｒ ｈｅａｖｙ ｍｅｔａｌ
（）前言 环境保护是我国一项基本国策，随着生态文 明的倡导，生产单位节能降耗、污染减排甚至零 排放必将成为企业发展创新之路，废水处理也将 由传统的治理达标排放低级治理模式向污染物资源 化和再生循环利用的高级污染治理模式的方向转 变。但在节能减排的过渡期，废液、废水的处理 应当引起各级部门的高度重视。本文结合单位的 实际探讨了印制电路板生产中产生的废液、废水 的分类及其处理方法，从而有效地达到了地区 （太湖）一级排放标准（Ｃｕ ＋≤Ｏ．５ｍｇ／Ｌ，ＣＯＤ≤ １００ｍｇ／Ｌ）。 Ｐｒｉｎｔｅｄ Ｃｉｒｃｕｉｔ Ｉｎｆｏｒｍａｔｉｏｎ Ｉ￣Ｐ ＳＵ电路信息２００８ Ｎｏ．１０ １废液、废水分类 印制板生产中涉及上百个工序，耗用上百种化学 药品，因而各工序排放的废液、废水千差万别。为 了高效处理这些废液、废水，结合单位多年处理的 实际，将各工序排放的废液、废水分成以下几类： （１）非络合废水：各工序耗用的药品中不含 络合剂【可用Ｃｕ（ＯＨ）。沉降实验鉴别】槽位的清洗水及 对应槽的洗槽水，如去油、酸浸、微蚀等槽位之 清洗水。废水中Ｃｕ２＋中含量≤１５ｍｇ／Ｌ，ＣＯＤ含量 约５０ｍｇ／Ｌ￣２００ｍｇ／Ｌ。 （２）络合废水：各工序耗用的药品中涉及络 合剂槽位的清洗水及其对应槽位的洗槽水，如化学

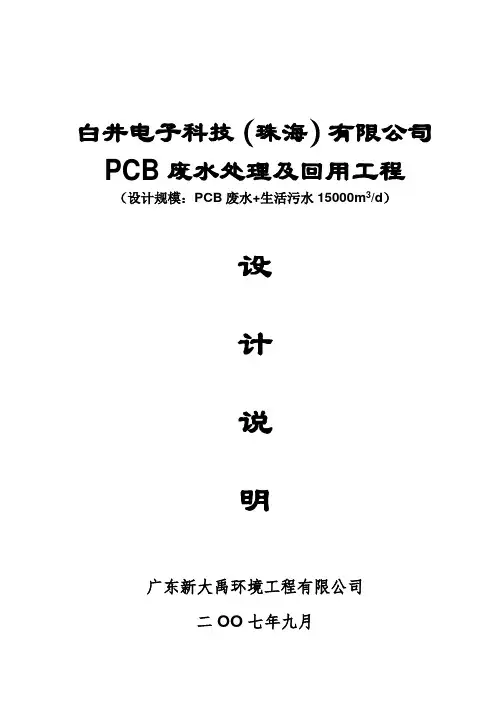

白井电子科技（珠海）有限公司PCB废水处理及回用工程（设计规模：PCB废水+生活污水15000m3/d）设计说明广东新大禹环境工程有限公司二OO七年九月新大禹公司线路板/重金属废水处理工程主要业绩序号建设单位资本废水种类水量1 雅新电子（东莞）有限公司（一厂）台资线路板废水15002 雅新电子（东莞）有限公司（二厂）台资线路板废水20003 雅新电子（东莞）有限公司（总厂）台资线路板废水70004 雅新电子（东莞）有限公司（四期）台资线路板废水20005 东莞长安品质电子制造厂港资线路板废水80006 至卓飞高线路板（曲江）有限公司港资线路板废水100007 昆山沪利微电有限公司台资线路板废水150008 中山市达进电路版有限公司港资线路板废水135009 旗利得电子（东莞）有限公司日资线路板废水200010 江门市诺华电子有限公司台资线路板废水300011 东莞市耀永电子有限公司港资线路板废水50012 惠州博罗建时电子有限公司投资线路板废水80013 平易电子（东莞）有限公司马来西亚线路板废水200014 东莞茶山杨宣电子厂台资线路板废水110015 东莞长安森泰电子厂港资线路板废水100016 昆山市华兴电路板有限公司内资线路板废水170017 双鸿电子（惠州）有限公司港资线路板废水350018 鹤山安栢电路版厂有限公司港资线路板废水350019 先进电子（珠海）有限公司港资线路板废水300020 中山小榄新悦成线路板废水处理厂港资线路板废水200021 东莞李洲电子科技有限公司内资线路板废水60022 中山三角镇高平污水处理有限公司内资电镀废水1200023 江门华天机械有限公司内资电镀废水200024 江门市电镀厂内资电镀废水200025 中山市美新金属表面装饰厂内资电镀废水80026 东骏（中山）汽车配饰有限公司港资电镀废水100027 清远大有瑞新五金电镀厂内资电镀废水100028 中山海荣五金工艺制品有限公司内资电镀废水150029 东莞市麻涌协忠电镀工业区内资电镀废水200030 安美特（广州）化学有限公司德国高浓电镀废液1831 广州七喜电脑有限公司内资磷化废水12032 广州昭和汽车零部件武汉分公司日资电镀废水360欢迎您莅临我司考察交流！主要获得的荣誉及奖项广东新大禹环境工程是集技术开发、工程设计、设备制造、安装、调试、运营于一体的综合性专业环保公司，执有国家环境工程设计资质甲级证书，中国环保骨干企业；中国CPCA协会成员。

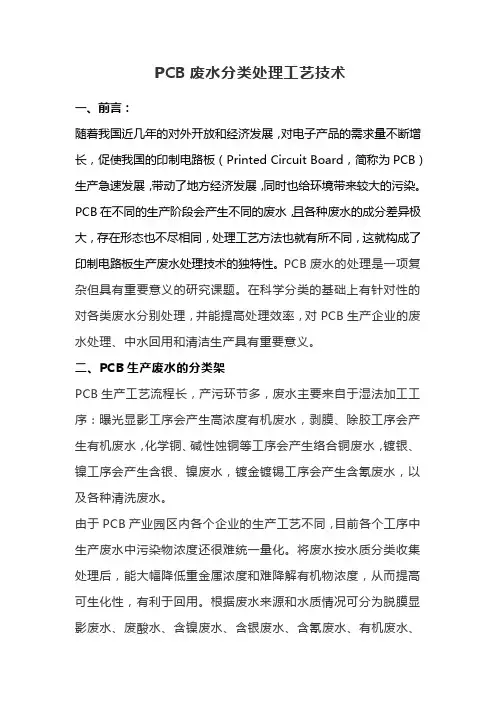

PCB废水分类处理工艺技术一、前言：随着我国近几年的对外开放和经济发展，对电子产品的需求量不断增长，促使我国的印制电路板（Printed Circuit Board，简称为PCB）生产急速发展，带动了地方经济发展，同时也给环境带来较大的污染。
PCB在不同的生产阶段会产生不同的废水，且各种废水的成分差异极大，存在形态也不尽相同，处理工艺方法也就有所不同，这就构成了印制电路板生产废水处理技术的独特性。
PCB废水的处理是一项复杂但具有重要意义的研究课题。
在科学分类的基础上有针对性的对各类废水分别处理，并能提高处理效率，对PCB生产企业的废水处理、中水回用和清洁生产具有重要意义。
二、PCB生产废水的分类架PCB生产工艺流程长，产污环节多，废水主要来自于湿法加工工序：曝光显影工序会产生高浓度有机废水，剥膜、除胶工序会产生有机废水，化学铜、碱性蚀铜等工序会产生络合铜废水，镀银、镍工序会产生含银、镍废水，镀金镀锡工序会产生含氰废水，以及各种清洗废水。
由于PCB产业园区内各个企业的生产工艺不同，目前各个工序中生产废水中污染物浓度还很难统一量化。
将废水按水质分类收集处理后，能大幅降低重金属浓度和难降解有机物浓度，从而提高可生化性，有利于回用。
根据废水来源和水质情况可分为脱膜显影废水、废酸水、含镍废水、含银废水、含氰废水、有机废水、络合废水和清洗废水等，废水分类及水质情况见表1。
三、废水处理工艺技术3.1脱膜显影废水、废酸水脱膜显影废水、废酸水由收集池收集，输至酸化池，反应后输至污泥池，再泵入板框压滤机压滤，泥饼外运，滤液输至综合收集池继续处理。
处理工艺流程如图1。
3.2含镍废水含镍废水由含镍废水收集池收集，输至含镍废水调节池，调节水质水量，至氧化池进行破络反应，加碱沉淀部分游离态镍离子，经过混凝分离后，输至综合收集池继续处理。
处理工艺流程如如图2。
3.3含银废水含银废水进入含银收集池后经一级提升泵将废水提升至含银调节池，然后经二级提升泵将废水提升至序批反应池，序批反应池采用PP材质池体，反应、混凝分离都在序批反应池内进行，然后产水进入中转池，中转池内废水经中转泵进入离子交换系统，经离子交换后废水进入综合收集池进行后续处理。
PCB废水处理操作原理及处理技术介绍一、络合废水（一）反应原理络合废水含有高浓度的铜氨络离子，为减轻后续离子交换的运行负荷，将此废水进行预处理，即破络反应。
络合废水的主体流程是：车间废水⇨调节池⇨破络氧化池⇨PH调整池⇨混凝反应池⇨络合沉淀池⇨再进行生化处理去除COD。
络合废水主要是废水中的铜的去除，主要有非络合铜和络合铜两种。
络合废水中的COD不是很高一般在1000mg/L以下，可以在后续的生化处理中去除。
非络合铜离子加碱可以达到去除目的。
1、非络合铜去除去除非络合铜和酸碱中和的工艺。
经过加碱、沉淀可以达到目的。
其化学原理就是Cu(OH)2沉淀，根据溶度积计算，pK ＝19.32，Cu<0.5mg/L时，pH>7.9就可以了，由于实际工程中沉淀的影响因素较多，一般控制pH值为8.5-9.0。
2、络合铜的去除络合剂主要有NH3和EDTA。
络合Cu离子不能通过简单的加碱沉淀去除，原因是它比Cu(OH)2更稳定。
对于Cu(NH3)42+，采用特殊的化学氧化，可以改变NH3化学形式，分解形成N2，从而破坏了络合剂。
即使有部分剩余，也可在后续钠离子交换中进行去除。
对于EDTA－Cu。
由于它是负离子，因此不能被钠离子树脂交换。
查化学手册：EDTA－Cu的稳定常数lgβ＝18.7，EDTA－Fe的稳定常数lgβ＝25.0，由此可见，EDTA－Fe的稳定性远远大于EDTA－Cu，也就是说，在酸性条件下（PH值在2.5-5.0），投加Fe2+盐可以“屏蔽”EDTA，从而释放出游离Cu离子，然后将PH值调到8.5-9.0就可以很容易把Cu2+去除了。
而Fe2+盐也是主体流程中的混凝剂，也可以加入少量的Na2S将剩余的Fe2+盐去除。
3、NH3的去除有关线路板废水处理的一些文章建议的流程是：将含氨络合废水的pH值调节在11～13以上，然后进行吹脱。
这样的流程加碱量太多，在实际工程也很少采用。
由于氨在水中的性质接近Na，溶解性很高，因此很难吹脱去除。
