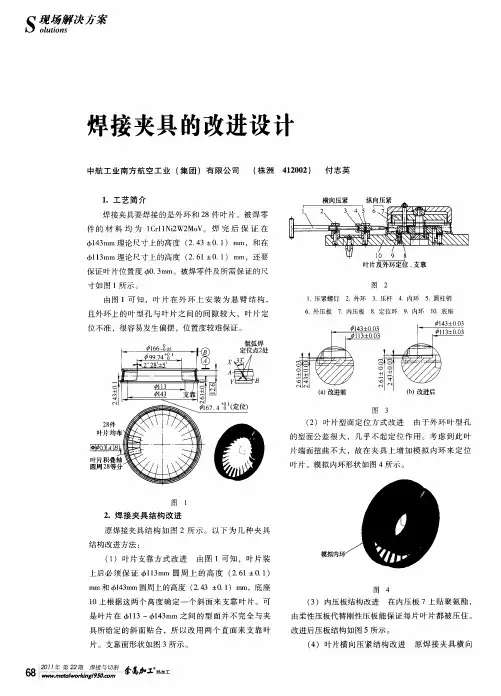

焊接夹具设计

浅谈白车身焊装夹具设计要点分析一、引言白车身焊装夹具设计是汽车生产中的关键环节之一，夹具设计的质量直接影响到整个生产线的效率和产品质量。

白车身焊装夹具设计的要点分析对于提高生产效率、降低生产成本、保证产品质量具有重要意义。

本文将从夹具设计的要点入手，分析影响夹具设计的关键因素，为相关从业人员提供参考。

二、白车身焊装夹具设计的要点分析1. 结构设计白车身焊装夹具的结构设计是决定其功能和稳定性的关键。

优秀的结构设计应该具有简单、坚固、稳定的特点。

夹具应该能够固定车身零部件，确保其在焊接过程中不会发生位移或变形。

夹具的结构应该简单，易于安装和拆卸，便于操作人员进行维护和保养。

夹具的结构应该坚固耐用，能够承受汽车生产线高频率的使用，确保生产过程的稳定性和安全性。

2. 材料选择夹具设计中的材料选择直接关系到夹具的耐用性和使用寿命。

应该选择具有良好的机械性能和抗腐蚀性能的材料，以确保夹具在高频使用的情况下不易损坏和生锈。

对于一些特殊工艺需求的夹具设计，应根据具体情况选择合适的特种材料，以保证夹具的稳定性和可靠性。

3. 工艺要求夹具设计应该考虑到生产工艺的需求，确保夹具能够适应不同产品的焊接要求。

对于多品种、小批量生产的汽车生产线，夹具设计需要具有一定的灵活性，能够适应不同车型的生产需求。

夹具的设计也应考虑到组装和拆卸的便捷性，以减少生产线上的换线时间，提高生产效率。

4. 精度控制夹具设计中的精度控制是保证产品质量的关键。

夹具应该具有良好的定位和固定能力，确保焊接工艺中的高精度要求得以满足。

对于一些需要提高精度的工序，如车身焊接中的角度、尺寸等要求，夹具的设计应该考虑到这些因素，保证产品焊接后的精度和稳定性。

5. 成本控制夹具设计中的成本控制是企业经营的重要因素。

夹具的设计应该充分考虑生产成本、工时成本等因素，选择合适的设计方案来降低生产成本。

夹具的使用寿命也是成本控制的重要因素，应尽量选择耐用、易维护的设计方案，以减少后期的维护和更换成本。

焊接夹具设计范文
焊接夹具设计是为了辅助在焊接工作中固定和保持工件或零件的位置和结构，从而确保焊接的质量和准确性。

一个好的焊接夹具设计可以提高工作效率，减少工人的劳动强度，并且可以确保焊接接头的一致性和可靠性。

下面我将详细介绍焊接夹具设计的过程和要点。

首先，在设计焊接夹具之前，需要明确焊接的要求和目标。

这包括焊接的工艺和焊接条件，以及工件的尺寸、材料和形状等。

同时也需要考虑到焊接后的使用要求和环境条件。

其次，在设计焊接夹具时，需要确保夹具的结构稳固和坚固，能够承受焊接时的热变形和应力。

因此在选择夹具的材料时，通常会选择具有较高强度和耐热性的材料，如铸铁、铸钢或合金钢等。

同时还需要考虑夹具的制造工艺和成本，以及夹具的重量和体积等因素。

总之，焊接夹具设计是一个复杂和综合性的工程任务，需要考虑到多个方面的要求和因素。

良好的焊接夹具设计可以提高焊接工作的效率和质量，减少人力和物力的浪费，并确保焊接的安全和准确性。

因此，在进行焊接工作时，必须充分重视焊接夹具的设计和选择，以确保焊接工作的顺利进行。

焊接夹具设计原理
焊接夹具设计的原理主要包括以下几个方面：
1. 确定焊接工艺参数：焊接夹具设计的第一步是确定焊接工艺参数。

这包括焊接材料、焊接电流、焊接时间和焊接压力等参数的选择。

根据焊接工艺参数，设计夹具的结构和部件。

2. 确定焊接夹具的结构：焊接夹具的结构设计取决于所要焊接的工件的形状和尺寸。

夹具的结构应该能够确保工件在焊接过程中保持稳定，并且能够满足所需的焊接质量要求。

为了实现这一目标，可以采用不同的结构设计，如固定夹具、移动夹具和自动化夹具等。

3. 确定夹具的部件：夹具的部件包括夹持装置、支撑装置、导向装置和调节装置等。

夹持装置用于夹持工件，保证其位置的稳定性。

支撑装置用于支撑工件，防止其变形。

导向装置用于引导工件的移动轨迹，保证焊接质量。

调节装置用于调整夹具的位置和角度，以适应不同工件的焊接需求。

4. 确定夹具的材料和加工工艺：夹具的材料应具有足够的强度和刚度，以保证夹具在使用过程中不变形或损坏。

常用的夹具材料包括钢材、铝材和铸铁等。

夹具的加工工艺应该考虑到材料的加工难度和成本因素，合理选择适当的加工方法。

5. 进行夹具的试制和调试：夹具设计完成后，需要进行试制和调试，验证夹具的性能和稳定性。

通过试制和调试，可以发现和解决设计中存在的问题，确保夹具的正常工作。

总之，焊接夹具设计的原理是根据焊接工艺参数和工件要求，设计出结构合理、部件功能完善的夹具，以确保焊接过程的稳定性和质量。

焊接工装夹具设计及应用txt焊接工装夹具设计是指将焊接过程中所需要的零件或工件固定在一个能够满足焊接要求的位置或角度，从而帮助焊接工人进行焊接操作的工具。

它在焊接过程中起到了固定和定位的作用，能够提高工作效率和焊接质量。

以下将对焊接工装夹具设计的意义、设计考虑因素和应用进行详细阐述。

首先，焊接工装夹具的设计对于提高焊接质量具有重要意义。

在焊接过程中，焊接工人需要将工件固定在理想位置和角度上进行焊接。

如果没有合适的工装夹具，焊接过程中可能会发生工件移动、倾斜或者不稳定等情况，这将对焊接质量产生不利影响。

而合适的设计和应用焊接工装夹具，可以稳定地将工件固定在正确的位置上，从而确保焊接过程中焊缝的质量和稳定性。

其次，焊接工装夹具的设计需要考虑以下几个因素：工件的形状和尺寸、焊接工艺要求、焊接工人的工作习惯和操作便利性。

在设计过程中，需要充分了解工件的形状和尺寸，以便设计出适合固定该工件的夹具。

同时，焊接工艺要求也需要被考虑进去，例如焊缝的位置和角度、焊接过程中的热影响等。

此外，考虑到焊接工人的工作习惯和操作便利性，夹具的设计应该符合工人的使用习惯，并能够提高工作效率。

焊接工装夹具的应用广泛，涵盖了各个焊接领域。

在焊接车间中，焊接工装夹具可以用于固定和定位工件，帮助焊接工人完成各种焊接任务。

在大型结构的焊接中，例如船舶、汽车和桥梁等的焊接，需要设计和应用适合的工装夹具来完成固定和定位，从而确保焊接质量和精度。

此外，在焊接自动化过程中，工装夹具也扮演着重要角色，用于固定和定位焊接机器人，提高焊接自动化的效率和质量。

总结起来，焊接工装夹具设计与应用对于提高焊接质量、工作效率以及焊接自动化都具有重要意义。

在设计过程中，需要充分考虑工件的形状和尺寸、焊接工艺要求和焊接工人的实际需求。

通过科学合理地设计和应用焊接工装夹具，能够确保焊接过程中工件的固定和定位，提高焊接质量和效率，实现焊接自动化的快速发展。

焊接工装夹具设计实例焊接工装夹具是在焊接生产过程中使用的一种辅助工具，它可以用来固定和定位工件，提高焊接的精度和效率。

下面将介绍一个焊接工装夹具设计的实例，以帮助读者更好地理解和应用该技术。

本设计实例是针对某家汽车制造厂的焊接生产线上的一个环节进行的。

该环节是对汽车车身的某个零部件进行焊接，要求焊接点的位置精确，同时要保证焊接质量和效率。

设计人员进行了对焊接工艺的分析和研究，确定了焊接点的位置和要求。

然后，根据焊接工艺要求和工件的特点，设计人员提出了使用夹具进行固定和定位的解决方案。

根据工件的形状和结构特点，设计人员采用了一种自制的焊接夹具。

该夹具由上下两个固定夹具和一个可调节的定位夹具组成。

上下固定夹具用于固定工件，可通过螺丝进行调节，以适应不同尺寸的工件。

定位夹具则用于精确定位焊接点的位置，可以通过滑动和旋转进行调整。

在夹具的设计过程中，设计人员考虑到了工件的稳定性和安全性。

夹具的上部和下部都采用了防滑垫片，以增加夹具与工件之间的摩擦力，确保工件不会滑动或移位。

夹具的结构也经过了强度和稳定性的计算和测试，以确保在焊接过程中不会发生变形或松动。

设计人员还考虑到了操作人员的使用便利性。

夹具的操作简单明了，只需要调整螺丝和滑动定位器即可完成固定和定位。

夹具的大小和重量也经过了合理的设计，以便操作人员能够轻松搬动和调整夹具的位置。

在实际应用中，该焊接工装夹具的效果非常显著。

它可以准确地固定和定位工件，保证焊接点的位置精确。

同时，由于夹具的使用，操作人员可以更加专注于焊接过程，提高了工作效率。

总结起来，焊接工装夹具设计是焊接生产中非常重要的一环。

通过合理的设计和应用，可以提高焊接质量和效率，减少人为因素对焊接过程的影响。

在实际应用中，设计人员需要根据具体的工艺要求和工件特点，提出合适的夹具解决方案，并考虑到工件的稳定性、安全性和操作便利性。

通过不断的优化和改进，可以进一步提高焊接工装夹具的性能和效果。

焊接夹具毕业设计焊接夹具毕业设计在工业生产中，焊接是一项常见的工艺，用于将金属部件连接在一起。

而为了确保焊接的质量和效率，使用焊接夹具是必不可少的。

焊接夹具是一种用于夹持工件并保持其正确位置的装置，它可以提供稳定的工作环境，使焊接过程更加精确和高效。

一、焊接夹具的作用焊接夹具在焊接过程中起着至关重要的作用。

首先，它可以固定工件，防止其在焊接过程中发生移动或变形。

这对于要求高精度的焊接任务尤为重要。

其次，焊接夹具可以提供稳定的工作平台，使焊工能够更加专注于焊接操作，减少操作失误的可能性。

此外，焊接夹具还可以提供适当的角度和位置，以确保焊接接头的正确对齐，从而确保焊接质量。

二、设计原则和考虑因素在设计焊接夹具时，有几个原则和考虑因素需要被纳入考虑。

首先是夹具的稳定性和刚度。

夹具必须足够稳定，以确保工件在焊接过程中不会发生移动或变形。

其次是夹具的可调性。

夹具应该具有一定的可调性，以适应不同尺寸和形状的工件。

此外，夹具的结构应该简单、易于操作和维护。

最后，夹具的材料选择也很重要。

夹具应该使用耐热、耐腐蚀和具有足够强度的材料，以确保其在长时间使用中的稳定性和耐久性。

三、常见的焊接夹具类型焊接夹具的类型多种多样，根据不同的焊接任务和工件形状，可以选择不同类型的夹具。

以下是一些常见的焊接夹具类型：1. 弹簧夹具：这种夹具使用弹簧力将工件夹持在一起，适用于小型和中型工件的焊接。

2. 磁性夹具：这种夹具利用磁力将工件固定在焊接平台上，适用于具有磁性的工件。

3. 液压夹具：这种夹具使用液压力将工件夹持在一起，适用于大型和重型工件的焊接。

4. 机械夹具：这种夹具使用机械装置将工件夹持在一起，适用于需要更高精度和稳定性的焊接任务。

四、焊接夹具的设计案例为了更好地理解焊接夹具的设计原理和应用，以下是一个设计案例：假设我们需要设计一个用于焊接汽车车身的夹具。

首先，我们需要考虑到汽车车身的复杂形状和结构。

夹具应该能够固定车身的各个部件，并保持它们的正确位置。

汽车自动化焊接夹具设计全过程一、工艺分析流程在开始进行夹具设计前需要进行工艺分析条件注入，要求我们完成以下几个工作内容:1、根据数模、产品图、参考车工艺进行焊接SE分析，编制焊接工艺流程并提出定位孔并编MLP、MCP；2、根据设计纲领、数模、产品图、参考车工艺、焊接工艺流程，初步确定夹具数量；3、根据工艺路线、夹具数量进行工艺平面布置图的设计；4、初选焊钳图库；5、工位节拍、安全管理及详细工艺方案；6、物流要求。

夹具公司根据整车厂提供资料将完成夹具的设计制造，如下图所示1、装件时间：小件2秒，大件5秒；2、夹紧、松开时间：每级2秒；3、夹具举升、旋转时间：各5秒；4、滑台平移（气动）：根据平移距离按平均0.1米/秒的速度计算；（一般行程0.5米）5、输送线升降时间：根据升降高度按平均0.1米/秒的速度计算：（一般行程0.5米）6、 输送线前进、后退时间：根据升降高度按平均8米/分钟的速度计算；（一般升降高度4米）焊接时间的参考计算；1、 点焊：3——5秒每点，根据焊接部位、焊钳大小操作方便性确定。

一般中小夹具：每点4秒，地板大焊钳工位每点5秒，侧围补焊、车身补焊每点3秒。

换枪时间5秒。

以上包括焊枪移动时间。

2、 弧焊：连续焊10毫米/秒； 3、 凸焊螺母、植钉：5秒/个；4、 涂胶：连续涂胶20毫米秒，涂胶胶点2秒点。

二、 夹具三维建模1、 建模准备首先根据车身三维数模截取零件截面，然后将零件截面图读入到夹具设计单元中。

结合设计基准书、夹具夹持方案、MLP 、MCP 分析单元数量及分布方向，夹具操作高度、控制方式，各单元定位销的类型、定位面的组成、压紧方式分析确定各单元的结构组成部件，选用标准件、国标件的类型及数量。

设置软件参数后，进入标准件库，选择合适的标准件，包括压块、定位块、定位销托、气缸等。

完成标准件选择后，进入到草图平面，绘制非标件，包括GAUAGE 、CLAMP 及自制件等 。

改变气缸的尺寸约束，检查夹具的干涉情况。

一概念及名称1 . 基准点及车线的规定一般情况下汽车坐标系的原点规定为车前轮轴心线的中点。

TL或X――表示车长以车前轮为原点向车尾方向为正，向车头方向为负。

BL或Y――表示车宽以车的对称中心线为原点，面对车的行驶方向，向右为正，向左为负。

WL或Z――表示车高以车前轮为原点，向上为正，向下为负。

见图1－1；有时，汽车生产厂家也可自行规定基准点及坐标系的位置。

图1－1由于夹紧位置的需要而将夹紧单元旋转一定角度时，其车线的标注如图1－2，其中α≤45º图1－22.夹紧单元（POST）一个典型的夹紧单元通常包括L板、支板、夹紧臂、定位块、垫片、回转销、定位销、定位销连接板、到位止动块或限位块,、连接板、气缸等。

见图1－3图1－33.夹具一套完整的夹具一般包含若干夹紧单元（POST）、基板（BASE）、举升机构（LIFTER）甚至旋转机构。

根据操作方式可划分为手动夹具、气动夹具及液压夹具；根据控制方式可划分为气控夹具、电控夹具等。

见图1-4（手动夹具）, 见图1-5（气动夹具）。

图1-4 图1-5二基板（Base板）Base板一般由槽钢与钢板焊接而成。

槽钢多采用10#、12#、14b#、16#、20#、25b# 等，钢板厚度多采用t=20mm或t=25mm（此为加工完成的厚度，选用毛料时，因考虑加工余量，相应的板厚取t=25mm或t=30mm）。

对于小夹具或滑台等亦可采用t=30~40mm的钢板焊接而成，而对于总拼夹具以及顶盖装焊夹具，其滑台及支架则可采用矩形方管与钢板焊接而成。

1.Base的最大外形尺寸对于Base的设计应充分考虑焊接及加工的工艺性，以及吊装、运输等方便性。

对于只加工顶底两面的普通Base而言，其长度暂不界定，但宽度不得大于2m，能够运输的最大宽度（非Base本身）为2.3m。

见图2-1图2-1而对于较宽大的Base，为了使其便于加工，往往将其划分为若干个Base，Base间则以支架相联接，此时该Base的单侧或双侧就需加工。

焊接夹具设计规范篇一：焊接夹具的设计的要求焊接夹具的设计的要求焊接工装是摩托车车架制作过程中的关键设备，其设计质量不仅直接影响车架的精度，而且也决定生产效率和工人的作业条件。

1 焊接工艺方案的确定1.1 准备工作主要研究原始资料，明确设计任务和进行必要的调查研究。

一般应具备下列原始资料。

a）车架的生产纲领（年产量）、生产性质与类型。

b）车架图纸、技术要求及其他相关件的装配关系。

c）车间的生产条件，如作业面积、动力供应及技术水平等。

d）相关技术标准、法规和本企业的发展目标。

1.2 工艺方案的设计在调查研究和对资料综合分析的基础上拟定车架的工艺方案（包括焊接工艺规程、工程计划表和结构草图等）。

需对下列内容进行构思和选择。

a）根据生产纲领等确定车架的生产节拍。

b）根据车架零部件的装配顺序、焊接方法、焊缝的位置及质量要求、生产节拍和各工序工时的均衡来规定生产组织形式和工艺路线的安排，包括划分车架零部件组焊的工序和所需焊接工装的数量及其在车间的布局。

c）实现某种功能拟采用的原理和相应的机构。

如定位与夹紧的方式和机构、焊件的翻转或回转等。

d）各工序所需工装的基本构成、车架零部件的定位、夹紧位置和总体布局，主要零部件的基本结构。

2 焊接工装的设计2.1 焊接工装的设计原则首先是焊接工装满足工艺技术要求，并应便于操作、安全、可靠及满足外观和经济上的要求。

2.2焊接工装的设计要求a）焊接工装应具有动作迅速、操作方便，操作位置应处在工人最容易接近、最易操作的部位。

特别是手动夹具，其操作力不能过大，操作高度应设在工人最易用力的部位，当夹具处于加紧状态时应能自锁，一般操作高度应控制在800~900mm。

b）焊接工装应有足够的装配、焊接空间，不能影响焊接操作和焊接观察，不妨碍焊件装卸。

所有定位元件和夹紧机构的执行元件应可调，即能伸缩和转位。

同时必须保证焊接机头的焊接可达性。

c）夹紧可靠，刚性适当。

加紧时不能破坏焊接件的定位位置和几何形状（如变形、凹陷、划伤等），且要保证夹紧后不能使焊件松动滑移，可以采取压头行程限位、加大压头接触面积或在压头上安装铜、铝、硬塑料衬垫等措施。

焊接夹具设计要点，注意事项一、一般情况BASE的设计和制造原则：夹具底座等结构件要求采用 Q235-A 板材和型材焊接而成， BASE 底板的焊缝采用非连续焊缝； BASE 板面 1M 以下板材厚度不低于20mm ，型材采用 10 号槽钢， 1M 以上要求板厚在 22 mm ～ 26mm ，型材采用16 号槽钢，焊后经热处理退火消除应力（不允许采用机械消除应力）并喷砂处理，定位块、夹紧块的常用材料及其处理方式：定位块、夹紧块必须采用优质 45# 钢并经热处理去除加工应力。

二、一般支撑块/压块（下型块/上型块）的材料及处理方式：采用45#钢，淬火处理（HRC38～42）；夹紧块（上型块）；三、一般定位销的材料及处理方式：定位销采用 40Cr ，并淬火和调质（ HRC40-45 ），表面镀铬处理，保证其硬度和耐磨性；四、一般情况下夹具的操作高度：点焊夹具应为 750mm ～ 800mm ，总体原则要求符合人机工程要求，弧焊夹具为850mm ～ 950mm五、常用的汽车覆盖件的保护措施：装焊夹具设计时应考虑汽车覆盖件的外表面有防止出现焊点压痕的保护措施，保护板的材料选用 CuCrZr( 铬锆铜 ), 其有效板厚 10 ～ 12mm ，对刚性较差的大型零件应考虑工件抬起机构，对不便于施焊的焊点应设计焊钳导向机构，保证焊接点的准确位置六、一般设计时候气缸的预留行程是多少：气缸运动夹具设计时，气缸在压紧点处必须留有 3～ 5mm 运动行程，防止运动到端点。

七、一般情况下脚轮的选用原则：要求移动的焊装夹具配装脚轮，大型夹具（重量大于1.5吨）要求用 8 英寸铸铁滚轮，并且要求大型夹具有水平调整螺栓；中型夹具（重量大于0.8吨）要求用 6英寸PU脚轮，小型夹具要求用 4英寸PU脚轮（重量小于0.8吨）八、一样夹具的夹紧力要多少：一般情况下压紧位置要求有30kg的压紧力，弧焊夹具要求有50kg的压紧力；九、定位销形式的选择：一般情况下，选用1圆+1菱，特殊情况下可选用2圆销；十、夹具一般在什么情况下采用限位块：1、夹持臂上有基准销时。

1.夹具设计的基本要求（1）夹具应具有足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）易于装卸焊件（5）加工性好2.夹具设计的基本方法和步骤（1）设计前准备灯具设计的原始数据包括以下内容：1）夹具设计任务清单；2）工件图纸及技术条件；3）工件装配工艺规范；4）治具设计技术条件；5）夹具标准化和标准化数据，包括国家标准，工厂标准和标准化结构图集等。

（2）设计步骤1）确定夹具的结构方案2）图纸夹具总图阶段3）图纸装配焊接夹具零件图纸阶段4）编制装配焊接夹具设计规范5）如有必要，还需要准备组装焊接夹具的操作手册，包括机器的性能，使用注意事项等。

3.夹具制造的精度要求夹具的制造公差可根据其功能和组装要求分为四类1）第一种是直接与工件接触，并严格确定工件的位置和形状，主要包括接头定位部分，V形块，定位销等定位元件。

2）第二种是各种导向元件，尽管它们并不直接与定位工件接触，但它们决定了第一类元件的位置。

3）第三类相互之间属于夹具部件的内部结构，例如夹持装置的部件之间的装配尺寸公差。

4）第四个是它不影响工件的位置，并且不与其他组件（例如夹具的主框架）配合使用。

4.夹具结构过程（1）夹具良好加工性的基本要求1）整体夹具结构的组成应尽量使用各种标准件和通用件，特殊件的比例应尽可能小，以减少制造劳动量和成本。

2）各种特殊零部件的结构形状应易于制造和测量，并且易于组装和调试。

3）方便夹具的维护和修理。

（2）合理选择装配基准1）装配基准应为夹具上的独立基准面或直线。

其他组件的位置仅用于调整和修复表面或线条。

2）一旦处理完装配基准，就不应更改其位置和大小。

因此，在组装过程中需要调整或修复位置和尺寸的那些表面或线条不能用作组装基准。

（3）结构的可调性通常使用螺栓紧固和销定位的方法。

调整并组装固定装置后，可以轻松地磨削某个元件的尺寸。

此外，可以在组件之间设置调节垫圈，调节垫圈或调节套筒，以控制组件尺寸，补偿其他组件的误差并提高夹具精度。

焊接夹具设计——机械毕业制造设计概述本文旨在介绍一款焊接夹具设计，并为机械毕业制造设计提供参考。

该夹具可以快速夹住待焊接部件，提高生产效率，降低生产成本。

设计要求1. 夹紧力度：确保夹具可以牢固夹住待焊接部件，防止其在焊接过程中发生移动，导致焊缝不齐。

夹紧力度：确保夹具可以牢固夹住待焊接部件，防止其在焊接过程中发生移动，导致焊缝不齐。

2. 易于调整：为适应不同尺寸的焊接部件，夹具需要具备一定的调整性能，以达到最佳夹紧效果。

易于调整：为适应不同尺寸的焊接部件，夹具需要具备一定的调整性能，以达到最佳夹紧效果。

3. 耐用性：由于焊接夹具属于重复使用的工具，需要确保其具有足够的耐用性，可以经受住高频的使用和调整。

耐用性：由于焊接夹具属于重复使用的工具，需要确保其具有足够的耐用性，可以经受住高频的使用和调整。

4. 生产成本：要在保证质量的前提下，尽可能降低夹具的生产成本，从而降低整个生产线的生产成本。

生产成本：要在保证质量的前提下，尽可能降低夹具的生产成本，从而降低整个生产线的生产成本。

设计方案1. 夹紧方式：采用机械手臂与可调凸轮相结合的方式，实现夹紧部件的快速夹紧和松开。

该方案可以确保夹紧力度均匀，并具有一定的调整性能。

夹紧方式：采用机械手臂与可调凸轮相结合的方式，实现夹紧部件的快速夹紧和松开。

该方案可以确保夹紧力度均匀，并具有一定的调整性能。

2. 结构设计：为确保夹具的耐用性，夹具的主体采用钢材制造，并进行表面处理，以防生锈。

凸轮采用经过特殊处理的耐磨合金材料制造，以达到足够的耐用性。

结构设计：为确保夹具的耐用性，夹具的主体采用钢材制造，并进行表面处理，以防生锈。

凸轮采用经过特殊处理的耐磨合金材料制造，以达到足够的耐用性。

3. 成本控制：夹具的结构设计简洁，采用的制造工艺简单，可以直接进行车铣加工和焊接制造，降低生产成本。

成本控制：夹具的结构设计简洁，采用的制造工艺简单，可以直接进行车铣加工和焊接制造，降低生产成本。

本文对焊接工装（以下简称焊装）夹具设计过程中易发生设计延误及设计错误的阶段进行归纳总结，分析焊装夹具设计的共性问题及常规流程，总结出适合大部分焊装夹具设计的设计流程，供焊装夹具设计人员参考和借鉴，实现焊装夹具设计工作的高效化、标准化。

1 序言在“中国制造2025”的时代背景下，中国制造向自动化、智能化迈进，机器人装备作为自动化生产的主力军，在改革的大潮中得到了长足的发展。

本文针对机器人焊接的焊装夹具设计过程进行研究，焊装夹具作为机器人自动化焊接的重要辅助设备，即保证了焊接工作的高效安全，也保证了焊接产品的质量稳定性。

2 焊装夹具的应用领域及主要作用焊装夹具是汽车生产线上的重要工艺设备，事关整个汽车的产品质量，在焊接生产中，焊装夹具即能完成本工序的零件组装、定位焊接，同时还能够检验和校正上一道工序的焊接质量；焊装夹具依靠准确、可靠的定位和夹紧系统，有效地防止和减轻焊接变形，减小制品的尺寸偏差，以自动化设备代替手工劳动，大大改善了工人的作业条件，实现机械化及自动化焊接生产过程。

本文针对某项目焊装夹具设计过程进行分析，夹具布置如图1所示，简述焊装夹具的设计流程及基本原则。

3 焊装夹具设计流程3.1 焊装夹具设计依据设计依据是以客户提供的产品三维模型、产品图样、产品技术要求和有关技术要求等输入信息，在设计焊装夹具之前，应了解产品结构特征、工艺需要等信息，并结合企业自身的加工制作水平进行设计。

认真分析用户提供的产品图样，将各零部件的基准定位信息记录并标记，如图2所示，方便在后续设计中查阅。

3.2 设计前准备工作在正式开始焊装夹具设计之前，应根据之前分析图样得到的信息，在产品三维模型上，将产品需要焊接的位置标记焊缝位置分布，如图3所示，以免在设计过程中丢漏焊缝，造成设计时间延误。

根据产品图样的定位信息，确定产品在焊装夹具底板上的摆放位置，在满足支撑定位的前提下，尽量使产品离夹具底板近一些，方便产品靠近夹具底板一侧焊缝在变位机旋转180°时，机器人可以更好的焊接姿态进行焊接；同时确定焊接所采用的焊枪型号，并要求提供焊枪的完整数模，将焊枪以合理的角度摆放至产品焊缝上，直观的反应焊接过程，一般每条焊缝放置两把焊枪，位于焊缝两端，焊枪布置应与产品对接面有45°夹角，如图4所示，与焊缝走向有75°夹角，如图5所示。

第1页 焊接夹具设计规范一、目的：规范工程师设计工作，标准化焊接夹具制造工艺。

二、适用范围：适用于本公司所有焊接夹具设计。

三、资料要求:首件打样需提供详细资料。

对于焊接夹具需提供GERBER 、实板及要求。

对于外厂加工而本厂返修则需提供Gerber 及具体数据要求。

四，设计要求：1.焊接工装夹具的设计原则:实用性原则、经济性原则、可靠性原则、艺术性原则。

总之针对PCB 焊接夹具要求：操作方便，定位准确，简单实用。

2.焊接工装夹具的设计步骤与内容。

A 、焊接工装夹具的设计步骤：①根据生产要求，确定实际要焊接元件的数量和位置。

②根据要焊接原件的插装方式初步确定焊接夹具的组装结构。

③根据每一个需要焊接的元件的实际情况，设计夹具的详细结构，如元件避位，元件定位等问题。

B 、焊接结构装配方案的确定：总的要求是能够快速实现定位，拿取方便。

焊接夹具的结构大致分为以下两种：①翻转结构。

翻转结构一般用在被焊接元件是在PCB 板在正面插装，然后翻转180°焊接的情况。

翻转结构的治具一般都带压盖。

②非翻转结构。

非翻转结构按样式的不同又可分为有压盖结构和无压盖结构。

有压盖结构是指被焊接元件在PCB 板的正面插装，然后也在正面焊接，但是需要施加外力把被焊接元件固定在PCB 板上的结构。

对被焊接元件施加力的作用的结构一般被称为压盖。

无压盖结构是指被焊接穿孔元件先安装在焊接夹具上，然后再把PCB 板定位在焊接夹具上的结构。

此时PCB 上的穿孔刚好被穿孔元件的元件脚穿过。

C 、夹具体设计1.夹具设计的时候要注意，由于电路板上元件较多，不允许压到元件，所以要根据PCB 板的实际情况避开元件，包括定位和压紧均是如此。

2.PCB 板要放置平整，否则容易造成焊接元件不良，翘起等问题。

焊接夹具设计规范
随着现代工业的发展，焊接已成为一种最为常用的加工工艺。

无论是生产线上还是维修现场，焊接工序都扮演着相当重要的角色。

而与焊接密切相关的焊接夹具的设计规范也显得愈加重要。

首先，焊接夹具的设计应该考虑到使用的场合。

不同的焊接场合有着不同的要求。

例如，对于冶金铸造行业来说，采用夹具时应注意防止夹具局部发热变形或损坏。

而对于焊接修补行业，夹具则应具有较好的调节性能和可调节范围，便于随时更改工作条件。

其次，焊接夹具的材料也应该得到重视。

夹具作为焊接工作的支撑和保持，其材料应具有足够的强度和耐腐蚀性，才能保证长时间连续工作。

在选择材料时，应综合考虑价格、加工难度和使用寿命等多方面因素。

此外，焊接夹具的结构设计也很重要。

一方面，良好的结构设计可以保证夹具的工作精度和稳定性，从而有效提高焊接质量。

另一方面，其设计也应该考虑到操作的便捷性和实用性，以提高工人的工作效率和舒适度。

最后，需要注意的是，焊接夹具的设计和制造应该符合一定的规范。

在国内，随着国家标准的逐渐完善，越来越多的企业开始严格按照标准进行制造。

而在国际上，则有着一系列的相关规范和标准，如ISO、ANSI等。

严格按照规范制造的夹具，其产品的质量和安全性都得到了保障。

总的来说，焊接夹具的设计规范对于现代工艺的发展和提高焊接工作质量具有重要意义。

因此，无论是焊接夹具的制造企业，还是使用方，都应该保持警惕，注重规范，从而提高生产效率和工作质量。

工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见。

工装夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。

一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件8、形成公司内部产品的系统化和标准化。

二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度。

保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。

2、提高生产效率。

专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。

3、工艺性能好。

专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。

4、使用性能好。

工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。

在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。

工装夹具还应排屑方便。

必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。

5、经济性好。

专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。

因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。
