地形图测绘中数字测绘技术的应用

数字化地形图测绘技术运用

2云南展得工程设计咨询有限公司

摘要：当前，数字化地形图测绘技术普遍应用于地形勘测工作中，对于保证城镇规划的合理性、推动城镇发展、加速区域经济建设有重要作用。文章对数字化地形图测绘技术的应用优势进行了简单介绍，并着重探究了数字化地形图测绘技术的应用，为实现数字化地形图测绘技术的规范运用，研发和应用新技术产品提供借鉴。

关键词：数字化；地形图；测绘技术

引言：在使用数字化地形图测绘技术进行地形勘测时，需要使用到计算机图形技术和全站仪等设备，可以对目标区域的空间位置进行详细描述，并且使用数字化地形图测绘技术勘测地形图，能够了解地形图的地理属性，然后通过使用计算机将地形图以数字化形式展现出来，方便测绘人员集中处理相关数据信息，同时，可以将转变为数据形式的地形图存储于计算机中，方便后期直接调取地形图。当前，各地区的地形图测绘精确度在不断提高，通过对数字化地形图测绘技术在地形图测绘中的应用流程进行分析，可以得出该技术的优化措施，为推动地形图测绘技术的优化升级做出贡献。

一、数字化地形图测绘技术的优点

1、精准度高

采取传统地形图测绘技术进行地形图测绘，主要是借助光学仪器开展测量工作，而且在测量地形图时，需要先进行整体测量，然后再进行局部测量，采取此种方式对地形图进行测绘将会影响测绘精度，因为绘制精度不超过0.02cm，在比例设置为1:1000的地形图中，0.02的精度等于20cm。而利用数字化地形图测绘技术可以对地物点进行精准定位，而且能够有效减少控制层次，以免地形图纸出现变形的情况，在精准度方面极具优势。 2、测绘效率高

以往在对地形图进行测绘时，需要由技术人员到野外进行手工绘制，而在进行测绘工作时使用数字化地形图测绘技术，改变了传统作业模式，提高了测绘工作的现代化水准，可以对成图方式进行转换， 通过人机合作对地形图进行测绘，能够在减轻测绘人员工作压力的前提下，提高地形图测绘工作的开展效率。此外，在运用数字化地形图测绘技术的前提下使用全站仪，可以对观测区域内的零散观测点进行观测，如此一来，测绘人员在观测地物点的时候就不需要随时搬动观测仪器。同时，测绘人员可以随时将观测到的数据存储到全站仪的芯片当中，明显降低了测绘人员的工作强度，使地形图测绘效率和测绘质量得到了保障。

龙源期刊网

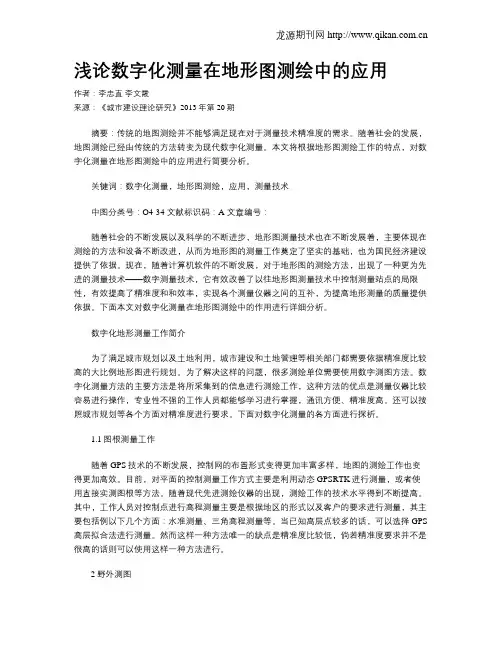

浅论数字化测量在地形图测绘中的应用

作者：李忠直 李文霞

来源：《城市建设理论研究》2013年第20期

摘要：传统的地图测绘并不能够满足现在对于测量技术精准度的需求。随着社会的发展，地图测绘已经由传统的方法转变为现代数字化测量。本文将根据地形图测绘工作的特点，对数字化测量在地形图测绘中的应用进行简要分析。

关键词：数字化测量，地形图测绘，应用，测量技术

中图分类号：O4-34 文献标识码：A 文章编号：

随着社会的不断发展以及科学的不断进步，地形图测量技术也在不断发展着，主要体现在测绘的方法和设备不断改进，从而为地形图的测量工作奠定了坚实的基础，也为国民经济建设提供了依据。现在，随着计算机软件的不断发展，对于地形图的测绘方法，出现了一种更为先进的测量技术——数字测量技术，它有效改善了以往地形图测量技术中控制测量站点的局限性，有效提高了精准度和和效率，实现各个测量仪器之间的互补，为提高地形测量的质量提供依据。下面本文对数字化测量在地形图测绘中的作用进行详细分析。

数字化地形测量工作简介

为了满足城市规划以及土地利用，城市建设和土地管理等相关部门都需要依据精准度比较高的大比例地形图进行规划。为了解决这样的问题，很多测绘单位需要使用数字测图方法。数字化测量方法的主要方法是将所采集到的信息进行测绘工作，这种方法的优点是测量仪器比较容易进行操作，专业性不强的工作人员都能够学习进行掌握，通讯方便、精准度高。还可以按照城市规划等各个方面对精准度进行要求。下面对数字化测量的各方面进行探析。

1.1图根测量工作

随着GPS技术的不断发展，控制网的布置形式变得更加丰富多样，地图的测绘工作也变得更加高效。目前，对平面的控制测量工作方式主要是利用动态GPSRTK进行测量，或者使用直接实测图根等方法。随着现代先进测绘仪器的出现，测绘工作的技术水平得到不断提高。其中，工作人员对控制点进行高程测量主要是根据地区的形式以及客户的要求进行测量，其主要包括例以下几个方面：水准测量、三角高程测量等。当已知高层点较多的话，可以选择GPS高层拟合法进行测量。然而这样一种方法唯一的缺点是精准度比较低，倘若精准度要求并不是很高的话则可以使用这样一种方法进行。

数字化地形图测绘技术运用

摘要：近年来，随着我国信息化的飞速发展，数字制图技术因其测绘精度高、制图速度快、更新容易、工作效率高而在地形图测绘中得到了广泛的应用。在中国的城市规划和建设中，数字化地形图测绘技术已经成为创建大比例尺地形图的重要工具。本文讨论了数字化地形图测绘技术的应用程序以及测绘时需要注意的问题。数字化地形图测绘技术的发展和完善也需要新技术和新产品的发展和应用。

关键词：数字化；地形图；测绘技术

前言

数字化地形图测绘技术在近年阿里应用非常广泛，在城市测量中发挥了巨大的作用，比如管道测量、建筑物测绘等。现阶段，在数字化城市测绘中，RTK技术的应用较为广泛，这是一种实时的动态测量技术。主要是通过数据传输技术和载波相位测量相结合实现测量，本质上是一种实时差分的GPS测量技术，本位以PRK技术为基础，简单介绍数字化地形图测绘技术在城市测绘中的运用。

1.RTK技术的原理以及主要特点

RTK技术包括将GPS接收机定位在海拔高度的已知点（即基准站）上，以连续观测所有可见卫星，并通过无线电使用观测到的数据和测量到的信息。流动站实时使用其GPS接收器接收GPS卫星发送的信号，同时，它可以通过无线接收设备接收基准站发送的数据。然后，利用相对定位原理，可以实时获得流动站的三维地理位置和精度。

RTK技术可以应用与城市管道维护以及建筑物测量中之中，为了方便城市管道和建筑物的管理和维护，信息化和数字化已成为主要的发展方向之一。可靠性是影响数字化和信息化城市测量的重要指标，RTK是以GPS为基础的一种新的测量技术，近年来应用范围越来越广，其具有测量精度高、测量效率高以及实时性好等多种特点，而且成本低有效降低了人工作业量。比如应用于管道测量中，可以有效定位管道的位置，并对其结构以及施工提供有效的参考。可以获得大量关于管道起伏和辅助设备的定位的数据，这对于改善有关管道的基本信息非常重要。相比于传统的GPS，RTK的发展使定位的精度更高，且实时性更强，而且测量范围大，便携性强操作方便，测量点之间无需通视，可以独立观测，不会出现误差积累和传播。

RTK在地形图测绘的简单应用

摘要：随着我国经济的快速发展和工程建设的日益增多，对工程测量技术的要求也日益提高。RTK定位技术的出现，使野外实测精度达到了CM等级，为测量作业带来了新的曙光，从而广泛应用于测绘行业。同时，RTK测量的三大优势：实时性好、精确度高、速度快，使得RTK-GPS可以作为一种有效的工作工具，对数据和定位进行快速的收集。

关键词：RTK；定位；应用 ；地形图

前言： RTK技术广泛应用于各种控制测量、地形地貌测量、工程选线和工程放样等方面，使作业效率和作业精度比其它常规仪器有了非常明显的提高。但就整个GPS应用来说，测量知识的流通面还很有限，再加上一般测量员或非测量专业人员对新技术的理解普遍不深，往往在进行GPS测量的时候，按照培训人员的要求，机械化的去操作，以致于时间久了，就会影响到整个测量工作的效率，无法充分发挥GPS的优越性。因此，在实际应用中，RTK的熟练操作就显得格外重要。

1概述

1.1RTK技术的概述

RTK技术(即Real-TimeKinematic)是一种实时动态差分法，也是GPS测量的一种新的、越来越普遍的方法。主要适用于野外的实时测量，其测量精度往往可以达到厘米级定位水平(crimicalclass)。利用载波相位动态实时差分的方法，是其工作原理。即对两个监测站的载波相位进行实时动态处理，可以对监测站的数据进行实时分析，从而得出三维坐标所观测的位置，所得出的结果可以达到CM等级。RTK技术是一种新的定位测量方法，与之前的静态、快速静态和动态测量方法相比，这些方法所得到的结果只有经过精密的计算才有可能得到CM等级的数据，但RTK技术是一种可以实时得到CM等级数据的方法。在这一点上，RTK技术提供了更高效、更精确的方式方法来实现各种地形图测绘、工程图测绘，带来了效率大幅提升的可能。

1.2地形图测绘概述

地形图测绘，顾名思义，就是测量和描绘成地形图的各种地形地貌等地理要素。其具体做法是在水平面上精确测量地球表面的地物、地貌等地理要素的投影位置及相应高度，使测量到的数据进一步缩小，并将其绘制成地形图的工作按一定比例标注出来。在进行地形图测绘工作的过程中，对于大面积的测绘目标往往需要使用到航拍投影测量技术，而小面积的测绘对象则不需要使用大型航拍投影技术进行测量，往往使用全站仪、经纬仪、水准仪等测量仪器，根据所采集到的数据，在绘图软件中根据所采集到的数据进行数据的采集。
