分子束外延技术名词解释

激光分子束外延

激光分子束外延（Laser Molecular Beam Epitaxy，简称LM-EBE）是一种用于生长单晶薄膜的先进材料制备技术。它基于分子束外延（MBE）技术，通过引入激光束来激发反应物质分子，从而实现对薄膜的精确控制和生长。

激光分子束外延技术是在分子束外延技术的基础上的进一步发展。传统的分子束外延技术主要依靠热源来提供能量，使反应物质分子蒸发并沉积在衬底表面。而激光分子束外延技术则利用激光束的高能量和高浓度，来激发反应物质分子，使其在表面进行化学反应并形成薄膜。

激光分子束外延技术具有许多优势。首先，激光束的高能量和高浓度可以提供更高的表面温度，从而使反应物质分子更容易发生反应和扩散。其次，激光束的聚焦能力非常强，可以实现对薄膜生长过程的精确控制。此外，激光分子束外延技术还具有高速生长、高纯度、低掺杂、低损伤等特点。

激光分子束外延技术在材料科学、电子器件制备等领域具有广泛应用。例如，在半导体器件制备中，通过激光分子束外延技术可以生长出高质量的异质结构，实现不同材料之间的无缝连接，从而提高电子器件的性能。此外，激光分子束外延技术还可以用于磁性材料、光电材料、生物材料等的制备。

为了实现高质量的薄膜生长，激光分子束外延技术需要考虑多个因素。首先，要选择适合的激光源，激光的波长和功率对薄膜生长有重要影响。其次，要控制好激光束的聚焦和扫描，以实现对薄膜生长过程的精确控制。此外，还要考虑反应物质分子的供应和扩散，以及衬底的表面处理等因素。

激光分子束外延技术是一种先进的材料制备技术，通过利用激光束的高能量和高浓度，实现对薄膜生长过程的精确控制。它在材料科学、电子器件制备等领域具有广泛应用前景。随着技术的不断进步和发展，相信激光分子束外延技术将在未来发挥越来越重要的作用。

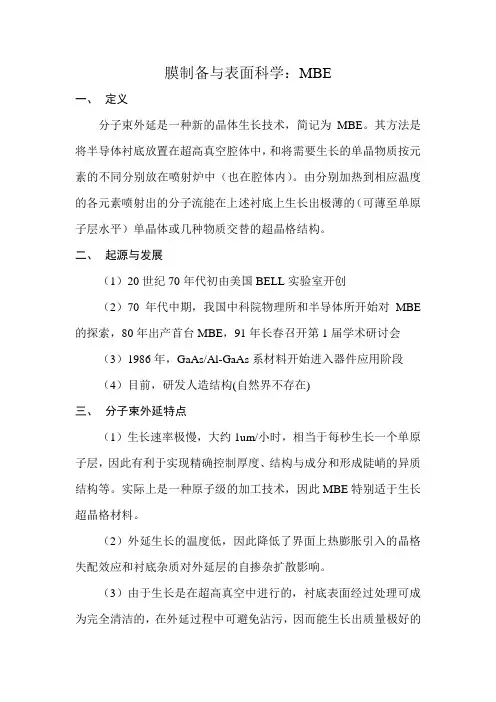

膜制备与表面科学：MBE

一、 定义

分子束外延是一种新的晶体生长技术，简记为MBE。其方法是将半导体衬底放置在超高真空腔体中，和将需要生长的单晶物质按元素的不同分别放在喷射炉中（也在腔体内）。由分别加热到相应温度的各元素喷射出的分子流能在上述衬底上生长出极薄的（可薄至单原子层水平）单晶体或几种物质交替的超晶格结构。

二、 起源与发展

（1）20世纪70年代初由美国BELL实验室开创

（2）70年代中期，我国中科院物理所和半导体所开始对MBE的探索，80年出产首台MBE，91年长春召开第1届学术研讨会

（3）1986年，GaAs/Al-GaAs系材料开始进入器件应用阶段

（4）目前，研发人造结构(自然界不存在)

三、 分子束外延特点

（1）生长速率极慢，大约1um/小时，相当于每秒生长一个单原子层，因此有利于实现精确控制厚度、结构与成分和形成陡峭的异质结构等。实际上是一种原子级的加工技术，因此MBE特别适于生长超晶格材料。

（2）外延生长的温度低，因此降低了界面上热膨胀引入的晶格失配效应和衬底杂质对外延层的自掺杂扩散影响。

（3）由于生长是在超高真空中进行的，衬底表面经过处理可成为完全清洁的，在外延过程中可避免沾污，因而能生长出质量极好的外延层。在分子束外延装置中，一般还附有用以检测表面结构、成分和真空残余气体的仪器，可以随时监控外延层的成分和结构的完整性，有利于科学研究。

（4）MBE是一个动力学过程，即将入射的中性粒子（原子或分子）一个一个地堆积在衬底上进行生长，而不是一个热力学过程，所以它可以生长按照普通热平衡生长方法难以生长的薄膜。

（5）MBE是一个超高真空的物理沉积过程，既不需要考虑中间化学反应，又不受质量传输的影响，并且利用快门可以对生长和中断进行瞬时控制。因此，膜的组分和掺杂浓度可随源的变化而迅速调整。

四、 分子束外延与真空蒸发技术的异同点

相同点：从分子一个一个地粘附在从衬底表面形成外延淀积，本质相同

mbe 分子束外延

分子束外延（MBE，Molecular Beam Epitaxy）是一种制备薄膜材料的技术，主要用于制备半导体材料和器件。它是一种高真空技术，使得薄膜的生长在几秒到几分钟的时间内完成。MBE技术在半导体产业中得到了广泛的应用，促进了半导体材料和器件的发展。

MBE技术的工作原理是利用分子束，将材料分子在真空环境下逐个排列而成的薄膜材料。首先，通过加热来提供足够的热能，从而将材料转化为蒸汽或气体。接下来，通过使用高度完整的分子束来传输这些分子，使其在基底表面上按照预定的方式排列成薄膜。最后，冷却材料并结晶，形成所需的薄膜。

MBE技术的一个显著特点是能够实现单原子层的生长。由于分子束的高能精度和流动控制，可以准确控制薄膜的厚度和成分，从而产生高质量的材料和器件。此外，MBE技术具有高度可控性和精确性，可以在纳米尺度上进行控制和操纵。这使得MBE在制备多层异质结构材料和量子器件方面具有独特的优势。 MBE技术主要用于制备半导体材料和器件，如激光器，光电探测器，高电子迁移率晶体管（HEMTs）等。由于MBE可以实现高质量的外延生长，使得器件具有优异的性能，并展现了许多新奇的物理现象。例如，MBE可以制备出具有垂直量子阱结构的激光器，使得它们可以在低阈值电流下工作和实现可调谐性。此外，MBE也被用于制备GaAs和InP等半导体材料的缺陷量子阱结构，研究光电子学和量子信息处理等领域。

随着纳米材料和纳米器件的发展，MBE技术的应用正在不断扩展。MBE可以制备纳米颗粒和纳米线等结构，用于能源转换和存储等领域。此外，MBE还可以用于制备二维晶体和拓扑绝缘体等新兴材料，研究它们的物理性质和应用。通过结合MBE技术和其他生长技术，例如分子束外延悬浮液法和金属有机化学气相沉积法等，可以实现更多样化的材料和器件结构。

总之，分子束外延是一种重要的薄膜生长技术，在半导体材料和器件领域发挥着重要的作用。它具有高质量、高可控性和高精度的优点，可以应用于各种材料和器件的制备。随着纳米技术和新材料的发展，MBE技术的应用还有很大的潜力和前景。

分子束外延量子点

分子束外延（Molecular Beam Epitaxy，简称MBE）是一种先进的薄膜生长技术，它通过在真空环境中逐层生长材料，可制备出高质量的纳米结构。其中，分子束外延量子点（MBE Quantum Dots）作为一种特殊的纳米结构材料，具有许多独特的物理性质和广泛的应用前景。

一、MBE Quantum Dots的基本原理

MBE Quantum Dots的基本原理是利用分子束外延技术，在二维材料上生长呈点状的纳米结构。其过程是在高真空环境下，将所需原子或分子的束流蒸发到表面上，并通过超高真空下的化学反应沉积在衬底上，从而形成纳米尺寸的量子点结构。

二、MBE Quantum Dots的优势及应用

1. 优势：

- 控制性强：MBE Quantum Dots生长过程中，可以通过调节束流的强度和温度来控制点的尺寸和分布。这使得其在量子力学研究和纳米器件制备中具有很大的优势。

- 结构单一：由于MBE生长的过程是原子层沉积，因此量子点的结构单一性优于其它生长技术，从而在光、电、磁学等研究领域有广泛的应用前景。

- 生长速度快：MBE Quantum Dots的生长速度快，可以大幅度提高材料的生产效率。 2. 应用：

- 量子器件：MBE Quantum Dots作为量子点纳米结构具有良好的量子调控性能，被广泛应用于光电子器件、量子计算和传感器等领域。例如，在光电子器件中，MBE Quantum Dots可用于制备高性能的激光器、光电二极管和太阳能电池等。

- 纳米材料：MBE Quantum Dots还可以应用于纳米材料研究。通过控制点的尺寸和结构，可以调控其光学、电学、力学和磁学性质。这为纳米材料的制备和应用提供了新的途径。

- 量子力学研究：MBE Quantum Dots的独特特性使得它在量子力学研究中得到广泛应用。通过在点之间形成耦合，可以研究量子隧穿效应、自旋共振和量子纠缠等现象。
