消防设施工程中的消防给水与排水系统
消防设施工程是保障人们生命财产安全的重要环节，其中消防给水与排水系统起着至关重要的作用。消防给水与排水系统是指通过管道网络将水源引入建筑物内部，以供消防用水，并及时排除消防现场产生的废水。
消防给水系统是消防设施工程中的核心组成部分。它主要包括消防水源、消防水泵、消防水箱、消防水管、消防水枪等。消防给水系统的设计应考虑到建筑物的类型、用途、高度以及火灾风险等因素。消防水源一般可以选择自来水、消防水池或消防水井等形式。消防水泵的作用是将水源提升到建筑物内部的消防水箱中，并保持一定的压力。消防水箱则起到储水的作用，以保证消防用水的持续供应。消防水管是连接消防水箱和消防水枪的管道，它们应具备一定的耐火性能，以确保在火灾发生时能够正常使用。消防水枪则是消防人员用来灭火的工具，其选择应根据建筑物的类型和火灾风险来确定。
消防排水系统是消防设施工程中的另一个重要组成部分。它主要包括消防排水管道、消防泵、消防水帘、消防水帘等。消防排水系统的设计应考虑到消防现场产生的废水的排除和防止火灾蔓延的需要。消防排水管道应具备一定的排水能力和耐火性能，以确保在火灾发生时能够有效排除废水。消防泵的作用是提供排水的动力，确保废水能够及时排除。消防水帘和消防水帘则是用来阻挡火灾蔓延的工具，其选择应根据建筑物的类型和火灾风险来确定。
在消防设施工程中，消防给水与排水系统的设计应符合相关的法律法规和标准要求。例如，国家标准《建筑消防给水与排水设计规范》对消防给水与排水系统的设计进行了详细规定。此外，消防给水与排水系统的施工和维护也十分重要。施工过程中应严格按照设计要求进行，确保系统的安全可靠性。维护工作包括定期检查和保养，以确保系统的正常运行。 消防给水与排水系统在消防设施工程中起着至关重要的作用。它们的设计、施工和维护都应严格按照相关要求进行，以确保其在火灾发生时能够正常使用。只有做好消防给水与排水系统的工作，才能更好地保障人们的生命财产安全。
建筑科学 ＳＯＩＥＮＣＥ＆ＴＥＣＨＮ０Ｌ０ＧＹ 皿圆
建筑消防给水系统设计分析
吴荣刚 （江苏消防总队徐州支队防火处 江苏徐州 ２２ １ ００８） 摘要：一项成功的建筑工程设计，除了考虑结构安全，还应同时考虑消防安全问题，因为它直接关系到人民的生命财产安全。消防给水 系统设计规划随着新技术、新设备的使用而不断改进，安全性也更高。本文对多高屡建筑消防给水系统设计进行了分析探讨。 关键词：建筑 消防给水 设计分析 中图分类号：ＴＵ８９ 文献标识码：Ａ 文章编号：１ ６７２－－３７９１（２０１ ０）０３（ｂ）一００７９—０２ 建筑消防设计中，一般建筑高度超过 消防车有效的灭火高度，超过７层的单元式 住宅，超过６层的塔式住宅、通廊式住宅、底 层设有商业服务网点的单元式住宅，应设 置室内消防给水设施。主要靠室内消防给 水设备扑救火灾的消防给水系统称为多层 建筑消防给水系统。 １消防给水工程 １．１工程概况 某广场分为（Ａ、Ｂ、ｃ、Ｄ）四个区消防工程， Ａ区首层为停车场，二层至三层为商铺，四层 至九层为酒店式公寓；Ｂ．Ｃ区首层为停车场， 二层至三层为商铺；Ｄ区Ａ区首层为停车场， 二层至三层为超市，四层至十八层为住宅。 消火栓系统：十分钟消防用水由商住 楼天面消防水箱供给，消防水箱２５ｍ ，箱底 标高６０．８０ｍ。消防水池有效容积３８８ｍ 。消 防用水由首层泵房消火栓供给，水泵扬程 为１００ｍ，按商住楼（大于５０ｍ）室内设计流量 为４０Ｌ；灭火器装置：每层均配置手提式磷酸 铵盐灭火器，灭火器充装量为３ｋｇ，灭火等级 为中危险等级，最大保护面积为７５ｍ ／Ａ。最 大保护距离为１５ｍ／（Ａ类）。 １．２消防给水工程 用水量设计：室外消火栓给水系统用 水量３ＯＬ／Ｓ；室内消火栓给水系统用水量： ４０Ｌ／Ｓ；火灾延续时间为２ｈ。 消火栓给水系统管材与接口形式： ＤＮＫ１００采用镀锌钢管，螺纹连接；ＤＮ≥１００ 采用镀锌钢管，沟槽式连接件（卡箍）连接， 法兰连接或焊接连接。 消防管道试验压力为１．０ＭＰａ。 ２室外消防给水系统 ２．１消防给水 为确保消防给水安全，多层建筑室外 消防管网的进水管不宜少于两条，并宜从 两条市政给水管道引入，当其中一条进水 管发生故障时，其余进水管应仍能保证全 部用水量。进水管管径按式： Ｄ＝ 式中： Ｄ为进水管管径（ｍｍ）； Ｑ为生活、生产与消防用水总量（Ｌ／ｓ）； ｖ为进水管水流速度，不宜大于２．５ｍ／ｓ， 独立自动喷水灭火系统，进水管水流速度不 宜大于５．０ｍ／ｓ； ＂为进水管数量。 ２．２管网布置 自动喷水灭火系统管网，由直接安装 喷头的配水管、配水支管、配水干管以及总 控制阀、向上（或向下）的垂直立管组成。 立管与配水管之间的连接方式有四 种：即中央中心型给水，侧边中心型给水， 中央末端型给水和侧边末端型给水。 ３室内消火栓给水系统 ３．１水枪的充实水柱长度 火场常用的充实水注长度一般为１０ｍ～ ｌ５ｍ。《建筑防火规范》规定水枪的充实水柱 长度首先应通过水力计算确定，同时建筑 高度不超过１００ｍ的多层建筑，水枪的充实 水柱长度不应小于１０ｍ；建筑高度超过１００ｍ 的民用建筑和多层工业建筑，水枪的充实 水柱长度不应小于１ ３ｍ。 ３．２室内消火栓的布置 ３．２．１布置原则 间距应保证同层相邻两个消火栓的水 枪充实水柱同时达到被保护范围内任何部 位；设置在明显易于取用的位置；栓口离地 面高度宜为１．１０ｍ；消防电梯前室，严禁伪 装消火栓；多层建筑的屋顶还应设一个装
消防给水系统设计规范
消防给水系统是建筑物中非常重要的组成部分，它在火灾发生时能提供足够的供水来灭火。为确保消防给水系统的稳定性和可靠性，以下是消防给水系统设计的规范要求：
一、系统设计概述
消防给水系统设计应满足国家消防法规和相关消防规范的要求。系统设计应考虑建筑物的类型、用途、高度和火灾风险等因素，并采用合适的技术和设备来满足灭火需求。
二、水源设计
1. 消防给水系统应设置稳定的水源，包括城市自来水、蓄水池、水井等。水源应保持足够的压力和流量，能够满足系统的灭火要求。
2. 水源供水管道和设备应具备防冻、防腐蚀和防漏水等功能，确保系统运行的可靠性。
三、管道设计
1. 消防给水管道应采用耐火材料或者具有一定耐火性能的材料，并按照规范要求布置和保护。
2. 管道布置应合理，减少阻力和压力损失，保持稳定的供水压力。
3. 管道连接应采用可靠的方式，确保连接牢固，不易泄漏。
四、消防水泵设计 1. 消防水泵应具备足够大的流量和压力，能够及时灌注灭火点。
2. 消防水泵应设置备用泵，确保一旦主泵故障，备用泵能够立即投入使用。
3. 消防水泵的电源应采用备用电源或与建筑物主电源隔离，确保系统在停电情况下仍能正常运行。
五、配水管网设计
1. 配水管网应根据建筑物的结构和布局确定，保持合理的供水压力和流量。
2. 配水管网应设置消防栓，并按照规范要求布置和保护。
3. 配水管网应定期检查和维修，确保其正常运行，消防栓应经常进行试水操作，确保水压正常。
六、室内消防设施设计
1. 消防给水系统应与其他室内消防设施相配套，包括自动喷水灭火系统、消防喷淋系统等。
2. 室内消防设施应按照规范要求进行布置和保护，确保其正常运行。
3. 配电室、机房等特殊场所应设置特殊灭火设备，如气体灭火系统、干粉灭火系统等。
七、消防给水系统的维护与检测
1. 消防给水系统应定期进行维护和检测，保持系统的良好状态。 2. 消防给水系统设备和管道的漏水、堵塞等问题应及时处理。

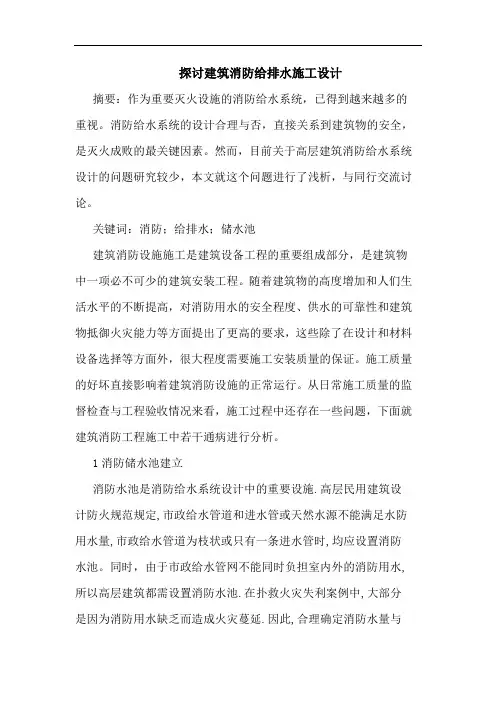

探讨建筑消防给排水施工设计
摘要：作为重要灭火设施的消防给水系统，已得到越来越多的重视。消防给水系统的设计合理与否，直接关系到建筑物的安全，是灭火成败的最关键因素。然而，目前关于高层建筑消防给水系统设计的问题研究较少，本文就这个问题进行了浅析，与同行交流讨论。
关键词：消防；给排水；储水池
建筑消防设施施工是建筑设备工程的重要组成部分，是建筑物中一项必不可少的建筑安装工程。随着建筑物的高度增加和人们生活水平的不断提高，对消防用水的安全程度、供水的可靠性和建筑物抵御火灾能力等方面提出了更高的要求，这些除了在设计和材料设备选择等方面外，很大程度需要施工安装质量的保证。施工质量的好坏直接影响着建筑消防设施的正常运行。从日常施工质量的监督检查与工程验收情况来看，施工过程中还存在一些问题，下面就建筑消防工程施工中若干通病进行分析。
1消防储水池建立
消防水池是消防给水系统设计中的重要设施.高层民用建筑设计防火规范规定,市政给水管道和进水管或天然水源不能满足水防用水量,市政给水管道为枝状或只有一条进水管时,均应设置消防水池。同时，由于市政给水管网不能同时负担室内外的消防用水,所以高层建筑都需设置消防水池.在扑救火灾失利案例中,大部分是因为消防用水缺乏而造成火灾蔓延.因此,合理确定消防水量与
设计消防水池,对于提高高层建筑消防给水系统的可靠性至关重要。
储水池的设计应保证池内储水经常性流动，不得出现滞流和死角，以防止水质变坏。储水池一般应分为两格，并能独立工作，分别泄空，以便清洗和维修。生活或生产用水与消防用水合用水池时，应设有消防用水不被动用的措施，如设置溢流墙或在非消防用水水泵的吸水管上，在消防水位处设置 透气小孔(如图l所示)。
图1：消防储水池设计
储水池应有严格的防渗漏措施．以防储水渗出或地下水渗入。消防水池容积超过500m³时，应分成两个。储水池宜布置在地下室或室外泵房附近；储水池应设通气管。室外储水池通气管的设置高度一般为0.7～1.2m，通气管的直径一般为200mm，通气管的位置及数量应与储水池的规模、特点相适应。储水池的水位信号应能反映到泵房及消防控制室。穿越储水池壁的管道应设防水套管。储水池与建筑物贴邻设置时．其间的穿越管路应采取防止因沉降不均而引起损坏的措施，如采用金属软管、橡胶接头等设施。寒冷地区的储水池应采取保温措施；室外储水池的结构设计还应考虑池顶荷载和抗倾覆等因素。室外钢筋混凝土储水池的设计可参阅国家标准图集。储水池内应设吸水坑，吸水坑深度不宜小于1.0m。
