钢绞线用途范围

一、什么是钢绞线

钢绞线是由多股钢丝绞合而成的一种钢丝绳，具有高强度、耐腐蚀、耐疲劳等特点。它广泛应用于建筑、桥梁、船舶、电力、石油等行业，具有重要的用途。

二、建筑领域中的钢绞线用途

1. 预应力混凝土构件

钢绞线在建筑领域中被广泛应用于预应力混凝土构件的制作。通过将钢绞线预先张拉到一定的应力状态，然后与混凝土一起使用，可以增加混凝土构件的承载能力和抗拉强度。预应力混凝土构件广泛用于桥梁、高层建筑、地下结构等工程中，钢绞线在其中起到了重要的作用。

2. 钢结构

钢绞线也常用于钢结构的制作。钢结构是一种以钢材为主要构件的建筑结构，具有轻质、高强度、耐久性好等优点。钢绞线在钢结构中被用作连接件，通过绞合在一起，可以增加钢结构的稳定性和承载能力。钢结构广泛应用于大型厂房、体育场馆、桥梁等工程中。

3. 墙体加固

在一些老旧建筑中，墙体可能存在开裂、下沉等问题，需要进行加固。钢绞线可以用于墙体加固工程中。通过将钢绞线埋设在墙体内部，可以增加墙体的整体强度和稳定性。这种方法被广泛应用于文物保护、古建筑修复等工程中。 三、桥梁领域中的钢绞线用途

1. 悬索桥

悬索桥是一种通过悬挂在主塔上的钢缆来支撑桥面的桥梁。钢绞线常被用作悬索桥的主缆，起到承载桥面荷载的作用。悬索桥具有跨度大、结构简单等特点，广泛应用于大型跨江、跨海等工程中。

2. 斜拉桥

斜拉桥是一种通过斜拉索来支撑桥面的桥梁。钢绞线常被用作斜拉桥的拉索，起到承载桥面荷载的作用。斜拉桥具有结构简单、造价较低等特点，广泛应用于中小跨度的桥梁工程中。

3. 铁路桥梁

钢绞线在铁路桥梁中也有重要的用途。铁路桥梁要求具有较高的承载能力和稳定性，钢绞线可以起到增强桥梁结构的作用。同时，钢绞线还可以用于铁路电气化工程中的接触网支撑。

四、船舶领域中的钢绞线用途

1. 锚链

钢绞线常被用作船舶的锚链。船舶在停泊时需要使用锚链来固定位置，以防止漂移。钢绞线具有高强度和耐腐蚀性，非常适合作为锚链的材料。

2. 起重设备

船舶上的起重设备常使用钢绞线作为起重索。钢绞线具有高强度和耐磨损性，可以承受重物的起吊和悬挂。

3. 紧固件

船舶的各种部件需要使用紧固件来连接，钢绞线可以作为紧固件的一种。它具有高强度和耐腐蚀性，可以确保船舶在海上航行时的安全性。 五、电力领域中的钢绞线用途

1. 电力线路

钢绞线在电力线路中被广泛应用。电力线路需要承受较大的张力，钢绞线可以起到增强线路强度、防止杆塔倾斜的作用。同时，钢绞线还可以用于电力线路的地线和接地装置。

2. 输电塔

输电塔是电力线路中用于支撑导线的结构。钢绞线可以用作输电塔的斜撑和横担，起到增强结构和支撑导线的作用。

3. 高压电缆

高压电缆需要使用钢绞线作为护套，以保护电缆免受外部损伤。钢绞线具有良好的耐腐蚀性和耐疲劳性，非常适合用于高压电缆的制作。

以上是钢绞线在建筑、桥梁、船舶、电力等领域中的一些常见用途。随着科技的进步和工程技术的不断发展，钢绞线的用途还将不断扩展和创新，为各行各业的发展提供更多可能性。

合集下载

预应力砼用钢绞线

预应力砼用钢绞线

仅供个人学习参考 预应力砼用钢绞线

1.现行标准：GB/T5224-2014

本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：

—增加了19丝钢绞线类别、规格、强度级别；

—增加了7丝钢绞线的规格；

—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；

—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；

—0.2%屈服力Fpo.2值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；

—增大了部分规格钢绞线的盘径，增加重量偏差要求；

—增加了钢绞线特征值附录。

本标准使用重新起草法参考ISO6934-4；1991《预应力混凝土用钢第4部分：钢绞线》编制，与ISO6934第4部分的一致性程度为非等效，主要差异如下：

—增加了强度级别，调整了规格；

—增加了刻痕钢绞线品种；

—调整了屈强比范围；

—规定了最大力的最大值；

—增加了附录A。

2.1分类与代号

钢绞线按结构分为8类。其代号为:

1)用两根钢丝捻制的钢绞线1X2

仅供个人学习参考 2)用三根钢丝捻制的钢绞线1X3

3)用三根刻痕钢丝捻制的钢绞线1X3I

4)用七根钢丝捻制的标准型钢绞线1X7

5)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I

6)用七根钢丝捻制又经模拔的钢绞线(1X7)C

7)用十九根钢丝捻制的1+9+9西鲁式钢绞线1X19S

8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线1X19W

4.2标记

4.2.1标记内容

按本标准交货的产品标记应包含下列内容:

a) 预应力钢绞线；

b) 结构代号；

c) 公称直径；

d) 强度级别；

e) 标准编号。

仅供个人学习参考 4.2.2标记示例

钢绞线公称直径、公称截面面积及理论重量

钢绞线公称直径、公称截面面积及理论重量

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

1文档来源为:从网络收集整理.word版本可编辑. 钢绞线(STRAND WIRE)

1.概述

(1)定义：用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。

(2)种类和用途：钢绞线根据配制的钢丝不同及用途不同可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线。

①镀锌钢绞线：镀锌钢绞线主要用于吊架、悬挂、通讯电缆、架空电力线以及固定物件、拴系等。a、根据镀锌钢绞线的断面结构可分为三种：1×3、1×7、1×19，如图6—7-4所示；b、根据镀锌钢绞线公称抗拉强度的不同，镀锌钢绞线可以分为1175、1270、1370、1470和1570(N/mm2)，共5级。c、根据镀锌钢绞线内钢丝锌层厚度的不同，镀锌钢绞线可以分为a(特厚)级、B(厚)级、C(薄)级。

镀锌绞线的断面结构：

②预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。a、根据预应力钢绞线的捻制结构分为1×2、1×3、1×7三种，如图所示。b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。

预应力钢绞线的捻制结构：

Dk——钢绞线直径，mm；d0——中心钢丝直径，mm；

d——外层钢丝直径，mm；A——1×3结构钢绞线测量尺寸，mm。

1×2结构钢绞线：

②预应力混凝土用钢绞线：

1×7结构钢绞线： 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2文档来源为:从网络收集整理.word版本可编辑. ③铝包钢绞线：铝包钢绞线主要用于架空电力线路的地线和导线及电气化线路承力索。根据结构可分为四种：１×3，1×7，1×19，1×37(见图)。

铝包钢绞线结构：

2.规格及外观质量

(1)捻制镀锌钢绞线的钢丝表面应镀一层均匀、连续的锌，不得有斑疤、裂缝和缺镀等缺陷。镀锌钢绞线内各钢丝应紧密绞合，不应有交错、断裂和折弯等。钢绞线直径和捻距应均匀，切断后不松散。

钢绞线规格

钢绞线规格

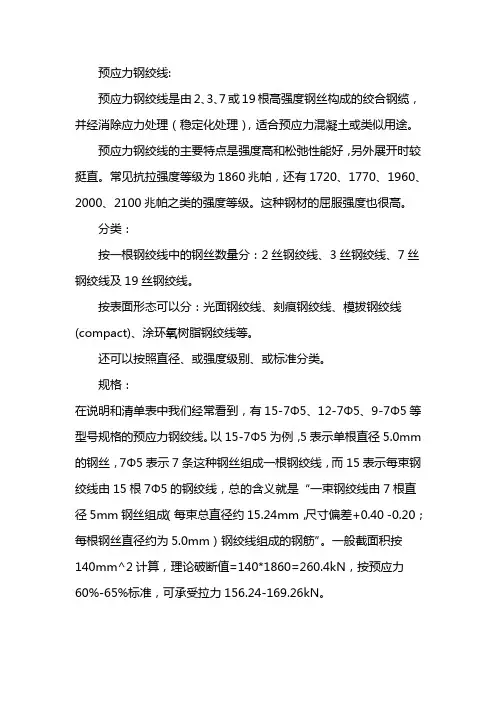

预应力钢绞线:

预应力钢绞线是由2、3、7或19根高强度钢丝构成的绞合钢缆，并经消除应力处理（稳定化处理），适合预应力混凝土或类似用途。

预应力钢绞线的主要特点是强度高和松弛性能好，另外展开时较挺直。常见抗拉强度等级为1860兆帕，还有1720、1770、1960、2000、2100兆帕之类的强度等级。这种钢材的屈服强度也很高。

分类：

按一根钢绞线中的钢丝数量分：2丝钢绞线、3丝钢绞线、7丝钢绞线及19丝钢绞线。

按表面形态可以分：光面钢绞线、刻痕钢绞线、模拔钢绞线(compact)、涂环氧树脂钢绞线等。

还可以按照直径、或强度级别、或标准分类。

规格：

在说明和清单表中我们经常看到，有15-7Φ5、12-7Φ5、9-7Φ5等型号规格的预应力钢绞线。以15-7Φ5为例，5表示单根直径5.0mm的钢丝，7Φ5表示7条这种钢丝组成一根钢绞线，而15表示每束钢绞线由15根7Φ5的钢绞线，总的含义就是“一束钢绞线由7根直径5mm钢丝组成（每束总直径约15.24mm，尺寸偏差+0.40 -0.20；每根钢丝直径约为5.0mm）钢绞线组成的钢筋”。一般截面积按140mm^2计算，理论破断值=140*1860=260.4kN，按预应力60%-65%标准，可承受拉力156.24-169.26kN。

钢丝钢绞线及锚具

钢丝钢绞线及锚具

1.1产品概述

一种预埋在预应力混凝土结构中的钢材，在施加荷载前，对其预先张拉，使其对混凝土施加预压应力，以抵消或减少荷载产

生的拉应力，从而提高构件的抗裂度和刚度，减少裂缝宽度，同时有效地利用高强钢材和混凝土，从而节约钢材，减轻自重。

1.2产品分类、基本特点与适用范围

预应力钢材主要有预应力混凝土用钢丝、预应力混凝土用钢绞线、预应力混凝土用热处理钢筋、PC钢棒和精轧螺纹钢筋等几

大类。

基本特点与适用范围见表1.2。

图1.3-1螺旋肋钢丝外形示意图D

D1B

B

CB-B

B

Bb节距 L

d— 外接圆直径Σe≈0.3πd

B-Bβ=45°

图1.3-2面刻痕钢丝示意图a

ea

d别类品产丝钢用土凝混力应预线绞钢用土凝混力应预筋钢理处热用土凝混

力应预CP棒钢筋

钢纹螺轧精线绞

钢力应预结粘无

点特

本基盘、弛

松低

、度强高消、大度长、应供卷

钢肋旋螺中其，低耗

强力裹握土凝混与丝卷盘、弛松低、度强高

耗消、大度长、应供

力裹握土凝混与，低

便方较工施，强供卷盘、弛松低、度强高

裹握土凝混与，低耗消、应

强力度aPM0241、

卷盘、弛松低

焊滚可、应供

凝混与，笼编

强力裹握土定、中适度强

方工施应供尺

可母螺其，便

锚或器接连作

用使具制线绞钢或丝钢由

无，小失损擦摩，成

施便方，浆灌次二需

工

围范用适空、板合叠、板形槽

屋力应预、板楼心

泥水、杆电泥水、架

铁和路公、枕轨、管

梁桥路、板合叠PS应预、板

泥水径直大、架屋力

路铁和路公、枕轨、管

结土凝混种各、梁桥

构结钢力应预、构板楼业工、枕轨桩管桥、固锚土岩

向竖向横的梁

筋力应预水引、构结类板间开大

径直大、槽渡(φ)m8.4

管水输表1.2 预应力钢材1预应力钢材

1.3预应力钢材的规格及技术性能

1)预应力混凝土用钢丝产品规格及技术性能

预应力混凝土用钢丝分冷拉钢丝、消除应力光圆及螺旋肋钢丝和消除应力刻痕钢丝，其外形见图1.3-1、图1.3-2。

(1)冷拉钢丝的规格和力学性能应符合GB/T5223-2002标准中表4的规定。

(2)消除应力的光圆及螺旋肋钢丝的规格和力学性能应符合GB/T5223-2002标准中表5的规定。
