满堂脚手架搭建施工方案

满堂脚手架施工方案

一、安全注意事项 11

第二节 工程概况

该工程为四川省人民医院高压氧舱设备用房工程，位于一环路西二段34号，交通比较方便，整个施工场地狭窄，无施工场地。结构形式为框架结构。建筑高度:10.05M，地上2层，地下1层，建筑面积约为:2057㎡。屋面局部设有钢网架，为了方便施工，在一层氧舱大厅内搭设满堂脚手架，架体高度为6M，采用满堂钢管脚手架。

第三节 施工总体安排

一、施工条件

根据本工程情况，满堂脚手架采用钢管在一层砼地面上搭设脚手架至二层屋面，解决钢网架施工和内装饰施工。

二、施工准备

1、材料准备

钢管：采用φ48*3.5的焊接钢管，主要用于脚手架的各种受力杆件。

扣件：直角扣件（十字扣）用于两根呈垂直交叉钢管的连接；旋转扣件（回转扣）用于两根呈任意角度交叉钢管的连接；对接扣件（一字扣）用于两根钢管对接连接。

脚手板：采用3000*250*60木跳板，满铺于各作业面上。

2、材料供应及料场安排

脚手架工程所用材料在架料租赁公司租赁，根据计划进场。

由于本工程由一家施工队伍施工，较易管理，钢管应堆放整齐，不同长度钢管应分别堆放。堆料场内各挂一标示牌，注明料场的管理制度、负责人、钢管维护保养等。

三、劳动力计划

序 号 工 种 人 数 备 注

1 架 子 工 2 上 岗 证

2 杂 工 1

第四节 主要施工方法

满堂脚手架全高为6m，采用单立杆脚手架，且本工程工期较紧，脚手架应满足结构及装饰施工的要求。

一、搭设形式

在一层砼地面上搭设满堂脚手架至屋面。

二、脚手架构造

1、立杆

本工程立杆排距为1.5m，立杆柱距1.5m，立杆外侧距建筑物为200mm。竖立杆时,杆件长短要搭配使用；立杆接头除顶层可采用搭接外，其余必须采用对接扣件进行对接。对接时，对接扣件交错布置，两个相邻立杆上接头不能设在同步同跨内，两相邻立杆接头在高度方向错开距离不小于500mm；各接头中心距主节点的距离不大于步距的1/3。搭接时的搭接长度Ld≥1000mm,用不少于两个旋转扣件扣牢,扣件的外边缘距杆端距离为150mm。立杆应沿其轴线搭设到要求位置（6米）。

1 第一节 编制依据

《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版

《建筑施工计算手册》江正荣著 中国建筑工业出版社；

《建筑施工手册》第四版 中国建筑工业出版社；

《钢结构设计规范》（GB50017-2014）中国建筑工业出版社；

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；

《建筑施工安全检查标准》（JGJ59-2011）中国建筑工业出版社；

《建筑施工高处作业安全技术规范》JGJ80-2016；

《施工现场临时用电安全技术规范》JGJ46-2012；

《建筑机械使用安全技术规程》JGJ33-2012；

《水木天地二期装饰工程施工组织设计》

《花垣县体泳馆、健身馆设计图纸》

《花垣县体泳馆、健身馆网架设计图纸》

第二节 工程概况

本工程总建筑面积为14984.90平方米。其中:体泳馆建筑面积为5530.54平方米,共两层,桩基础，框架结构,钢网架屋顶，建筑高度为18.55米;全民健身馆建筑面积为9454.36平方米,共1+3层,桩基础，框架结构,钢网架屋顶，建筑高度为23.50米。

本工程建筑耐火等级为一级，建筑结构安全等级为二级。建筑抗震设防烈度小于6度，设计合理使用年限为50年。

第三节 满堂脚手架搭设方案选用

根据网架屋面及墙面的实际抹灰及面层装饰施工位置，在脚手架操作面主要有抹灰材料、脚手片、安装人员、网架零星构件及施工工具，椐此，根据《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》和《建筑施工扣式钢管模板支架技术规程》中的相关荷载取值，取网架荷载标准值：0.5KN/㎡，施 2 工人员、施工材料及使用工具等标准值取1.6KN/㎡。

由于网架屋面面积大，高度高，充分利用空间大的功能，为了确保安全施工，在脚手架顶面设置满铺脚手板，脚手架上脚手板面严格控制材料堆放，并须分散堆放，堆放点上有专人负责，严格控制荷载不大于200㎏/㎡。

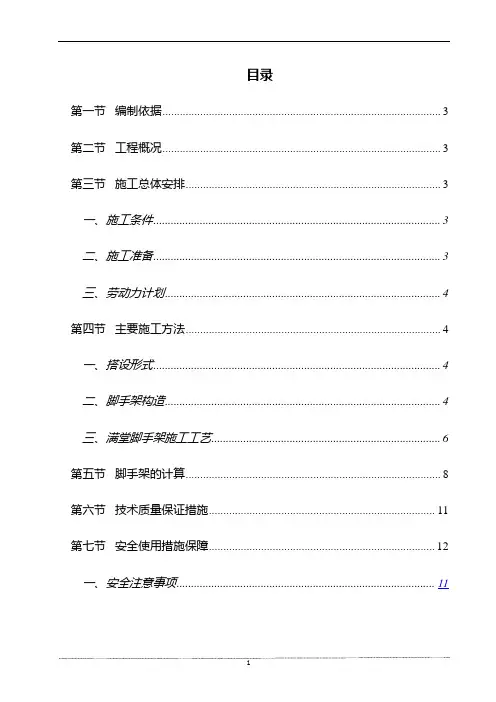

1 目录

第一节 编制依据 ................................................................................................ 2

第二节 工程概况 ................................................................................................ 2

第三节 施工总体安排 ........................................................................................ 2

一、施工条件 ................................................................................................... 2

二、施工准备 ................................................................................................... 2

三、劳动力计划 ............................................................................................... 3

第四节 主要施工方法 ........................................................................................ 3

一、搭设形式 ................................................................................................... 3

3#倒班楼项目满堂脚手架搭拆施工方案

1、工程概况：

三环襄轴3#倒班楼项目工程位于襄阳邓城大道以北，内环路以西，由襄阳汽车轴承股份有限公司投资开发，中国机械工业第三设计研究院设计，湖北工建集团有限公司承建。工程结构类型为框架结构，建筑面积约4749.15m2，一层建筑净高4.2m,±0.00—砼垫层高度1.0m,所以满堂脚手架高度为5.2m。搭设的这部分架体不仅承担结构的自重荷载，而且还应考虑施工荷载。

1.1 本工程满堂架搭设方案总体指导思想为：

1.1.1 满足结构施工的要求；

1.1.2 确保架体稳定、承载可靠、使用搭设方便安全；

1.1.3 利用φ48㎜³3.5㎜钢管作为主要构件。

1.1.4 搭设和拆除方便。

1.2 架体材料、制作及安装的要求：

1) 所用材料的规格和质量必须符合要求；

2) 脚手架的构造必须符合有关规定；

3) 严格控制作业面上的施工荷载；

4) 脚手架应有可靠的地基或支撑物，以免产生不均匀或过大的下沉；

5) 加强对施工人员及施工管理人员的技术培训，以保证质量、安全要求得以切实实施。

1.3 方案制定：

针对本工程的实际情况，以及为加快工程的施工进度，本工程全部采用满堂扣件式钢管脚手架。

脚手架搭设上口标高为结构板底标高，满足结构施工的目的。

2、编制依据

2.1、《建筑施工安全检准》JGJ 59-99

2.2、《特种作业人员安全技术考核管理规则》 GB5306-2002

《安全网》GB 5725-97

《安全带》GB 6095-85

2.5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001

2.6、《钢管脚手架扣件》 GB 15831-2006

2.7、《建筑施工高处作业安全技术规范》 JGJ 80-91
