超长变截面钻孔灌注桩施工质量控制

钻孔灌注桩的施工技术和质量控制钻孔灌注桩的施工大部分是在水下进行的，其施工过程无法观察，成桩后也不能进行开挖验收。

施工中任何一个环节出现问题，都将直接影响到整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。

因此，要求基础施工队伍在施工技术措施上要落实，并加强施工质量管理，密切注意抓好施工过程中每一个环节的质量，力争将隐患消除在成桩之前。

因此在施工前要认真熟悉设计图纸及有关施工、验收规范，核查地质和有关灌注桩方面的资料，对灌注桩在施工过程中可能会发生的一些问题进行分析后制订出施工质量标准、验收实施方案和每根桩的施工记录，以便有效地对桩基施工质量加以控制。

1成孔质量的控制成孔是混凝土灌注桩施工中的一个重要部分，其质量如控制得不好，则可能会发生塌孔、缩径、桩孔偏斜及桩端达不到设计持力层要求等，还将直接影响桩身质量和造成桩承载力下降。

因此，在成孔的施工技术和施工质量控制方面应着重做好以下几项工作。

1．1采取隔孔施工程序。

钻孔混凝土灌注桩和打入桩不同，打人桩是将周围土体挤开，桩身具有很高的强度，土体对桩产生被动土压力。

钻孔混凝土灌注桩则是先成孔，然后在孔内成桩，周围土移向桩身土体对桩产生动压力。

尤其是在成桩初始，桩身混凝土的强度很低，且混凝土灌注桩的成孔是依靠泥浆来平衡的，故采取较适应的桩距对防止坍孔和缩径是一项稳妥的技术措施。

1．2确保桩身成孔垂直精度这是灌注桩顺利施工的一个重要条件，否则钢筋笼和导管将无法沉放。

为了保证成孔垂直精度满足设计要求，应采取扩大桩机支承面积使桩机稳固，经常校核钻架及钻杆的垂直度等措施，并于成孔后下放钢筋前作井径、井斜超声波测试。

1．3确保桩位、桩顶标高和成孔深度。

在护筒定位后及时复核护筒的位置，严格控制护筒中心与桩位中心线偏差不大于50mm，并认真检查回填土是否密实，以防钻孔过程中发生漏浆的现象。

在施工过程中自然地坪的标高会发生一些变化，为准确地控制钻孔深度，在桩架就位后及时复核底梁的水平和桩具的总长度并作好记录，以便在成孔后根据钻杆在钻机上的留出长度来校验成孔达到深度。

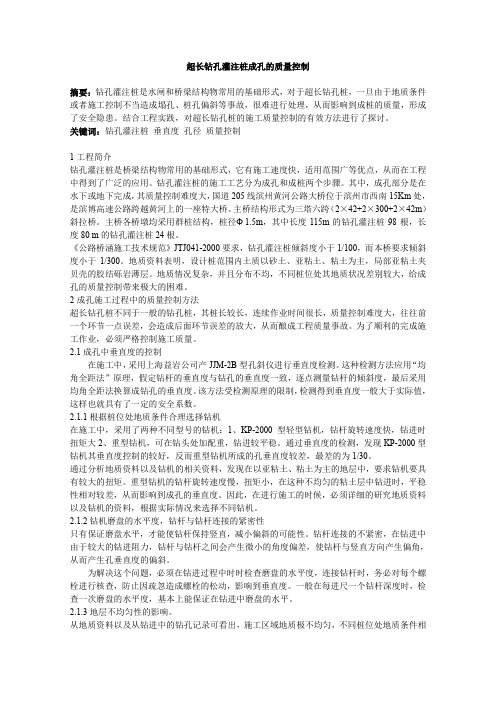

超长钻孔灌注桩成孔的质量控制摘要：钻孔灌注桩是水闸和桥梁结构物常用的基础形式，对于超长钻孔桩，一旦由于地质条件或者施工控制不当造成塌孔、桩孔偏斜等事故，很难进行处理，从而影响到成桩的质量，形成了安全隐患。

结合工程实践，对超长钻孔桩的施工质量控制的有效方法进行了探讨。

关键词：钻孔灌注桩垂直度孔径质量控制1工程简介钻孔灌注桩是桥梁结构物常用的基础形式，它有施工速度快，适用范围广等优点，从而在工程中得到了广泛的应用。

钻孔灌注桩的施工工艺分为成孔和成桩两个步骤。

其中，成孔部分是在水下或地下完成，其质量控制难度大，国道205线滨州黄河公路大桥位于滨州市西南15Km处，是滨博高速公路跨越黄河上的一座特大桥。

主桥结构形式为三塔六跨（2×42+2×300+2×42m）斜拉桥。

主桥各桥墩均采用群桩结构，桩径Ф1.5m，其中长度115m的钻孔灌注桩98根，长度80 m的钻孔灌注桩24根。

《公路桥涵施工技术规范》JTJ041-2000要求，钻孔灌注桩倾斜度小于1/100，而本桥要求倾斜度小于1/300。

地质资料表明，设计桩范围内土质以砂土、亚粘土、粘土为主，局部亚粘土夹贝壳的胶结砾岩薄层。

地质情况复杂，并且分布不均，不同桩位处其地质状况差别较大，给成孔的质量控制带来极大的困难。

2成孔施工过程中的质量控制方法超长钻孔桩不同于一般的钻孔桩，其桩长较长，连续作业时间很长，质量控制难度大，往往前一个环节一点误差，会造成后面环节误差的放大，从而酿成工程质量事故。

为了顺利的完成施工作业，必须严格控制施工质量。

2.1成孔中垂直度的控制在施工中，采用上海益岩公司产JJM-2B型孔斜仪进行垂直度检测。

这种检测方法应用“均角全距法”原理，假定钻杆的垂直度与钻孔的垂直度一致，逐点测量钻杆的倾斜度，最后采用均角全距法换算成钻孔的垂直度。

该方法受检测原理的限制，检测得到垂直度一般大于实际值，这样也就具有了一定的安全系数。

钻孔灌注桩质量控制要点钻孔灌注桩是一种常见的基础工程形式，广泛应用于建筑、桥梁、港口等工程领域。

由于其施工过程隐蔽，施工质量受地质条件、施工工艺等多种因素影响，因此质量控制尤为重要。

以下将详细介绍钻孔灌注桩质量控制的要点。

一、施工准备阶段的质量控制1、地质勘察在施工前，必须进行详细的地质勘察，了解地层结构、土的物理力学性质、地下水情况等。

这对于选择合适的钻孔设备、确定钻进工艺和制定质量控制措施至关重要。

2、施工方案编制施工单位应根据工程特点、地质条件和设计要求，编制详细的施工方案。

施工方案应包括施工工艺流程、施工设备选型、施工质量控制措施、安全保障措施等内容。

施工方案必须经过监理单位审批后方可实施。

3、原材料质量控制（1）钢筋：钢筋的品种、规格、质量应符合设计要求和国家现行标准的规定。

钢筋进场时，应检查产品合格证、出厂检验报告，并按规定进行抽样复验。

（2）水泥：水泥的品种、强度等级应符合设计要求。

水泥进场时，应检查产品合格证、出厂检验报告，并对其强度、安定性等性能指标进行复验。

（3）砂、石：砂、石的质量应符合国家现行标准的规定。

砂、石进场时，应进行颗粒级配、含泥量等指标的检验。

4、施工设备检查施工前应对钻孔设备、灌注设备、起吊设备等进行检查和调试，确保设备性能良好、运转正常。

同时，应配备必要的备用设备，以应对突发情况。

二、钻进过程中的质量控制1、桩位测量桩位的准确性直接影响灌注桩的位置和受力性能。

在施工前，应根据设计图纸进行桩位测量，并设置明显的标志。

在钻进过程中，应定期对桩位进行复核，防止桩位偏移。

2、钻进速度控制钻进速度应根据地层情况、钻进设备性能和泥浆性能等因素合理确定。

在钻进过程中，应保持钻进速度均匀，避免过快或过慢。

对于易坍塌地层，应适当放慢钻进速度，并加大泥浆比重和粘度。

3、泥浆质量控制泥浆在钻孔灌注桩施工中起着护壁、排渣和冷却钻头的作用。

泥浆的性能指标（如比重、粘度、含砂率等）应符合施工规范的要求。

钻孔灌注桩施工质量控制钻孔灌注桩作为一种常用的地基处理技术，在建筑工程中扮演着重要的角色。

其施工质量直接影响着工程的安全性和稳定性。

因此，在施工过程中，合理的质量控制是至关重要的。

本文将从材料准备、施工过程和质量检测等方面，对钻孔灌注桩施工质量控制进行详细介绍。

一、材料准备在钻孔灌注桩施工中，材料的准备是保证施工质量的前提。

首先需要保证钻孔灌注桩的钢筋符合设计要求，并且具有完好的外观和无裂纹、锈蚀等缺陷。

同时，水泥、砂、石等配合材料也需要符合相关规范和标准。

施工现场应设立水泥仓库和配合材料库，定期检测和验收材料，确保其质量符合要求。

二、施工过程1. 钻孔施工钻孔施工是钻孔灌注桩的基础工序。

在施工过程中，应根据设计要求选择合适的钻探设备和钻头，并确保其正常工作。

钻孔的位置和孔径要符合设计要求，并且在施工过程中实时监测孔深和孔径。

同时，施工现场必须规范设置警示标志和安全防护设施，确保施工人员的安全。

2. 灌注施工灌注施工是钻孔灌注桩的关键环节。

在进行灌注之前，必须保证钢筋的正确布置和绑扎，保证其与钻孔壁之间的间隙符合要求。

灌注过程中应采用合适的灌注方法和设备，保证砼的均匀性和稳定性。

同时在灌注过程中要及时进行振捣，确保砼密实度和均匀性。

三、质量检测质量检测是钻孔灌注桩施工过程中的必不可少的环节。

通过质量检测，可以及时发现施工中存在的问题，并采取措施加以解决。

常见的质量检测方法包括：1. 砼坍落度检测：通过对灌注桩内的混凝土进行坍落度测试，判断其流动性和均匀性。

2. 钻孔质量检测：对已完成的钻孔进行检测，包括孔径、孔深、钻孔直线度等。

钻孔灌注桩施工管理和质量控制钻孔灌注桩（Bored Pile）是一种常用的地基处理方法，具有较好的承载力和延性等特点，在建筑、桥梁、港口等工程中广泛应用。

钻孔灌注桩的施工管理和质量控制非常重要，能够保证工程施工的质量和安全。

本文将从施工管理和质量控制两方面对钻孔灌注桩进行详细讨论。

一、施工管理1. 施工方案在进行钻孔灌注桩工程前，应制定详细的施工方案。

施工方案包括施工方法、施工工艺、施工顺序等内容。

根据工程的具体情况选择合适的施工方法和工艺，避免出现无法预料的问题。

施工方案还应符合相关的法规和规范要求。

2. 设备和材料选择合适的施工设备和材料对工程施工的质量起着重要作用。

施工设备应满足规定的技术要求，并经过合理的维护和保养，保证工作正常进行。

施工材料应符合相关的标准和要求，确保施工质量和安全。

3. 施工人员施工人员应具备相关的专业知识和经验，熟悉钻孔灌注桩的施工工艺和操作要求。

施工人员需要经过培训和考核合格后方可上岗，确保施工过程中的安全和质量。

4. 现场管理施工现场的管理对钻孔灌注桩工程的质量和进度起着关键作用。

现场管理包括对设备、材料、操作人员等方面的管理。

对设备进行定期的维护和检修，保证其正常运行。

对施工材料进行验收和检测，确保其质量合格。

对施工人员进行监督和指导，提高其施工技能。

5. 安全措施钻孔灌注桩施工过程中存在一定的安全风险，需要采取相应的安全措施。

施工现场应设置明显的安全警示标志，提醒人员注意安全。

施工人员必须配备相应的安全装备，如安全帽、安全鞋等。

严禁在施工过程中饮酒、吸烟等不符合安全要求的行为。

二、质量控制1. 施工质量检验钻孔灌注桩施工过程中应对各个环节进行质量检验，确保施工质量和安全。

质量检验包括对施工设备、施工材料、施工操作等方面的检验。

对施工设备进行定期检测，确保其正常运行。

对施工材料进行验收和检测，确保其质量合格。

对施工操作进行监督和检查，避免出现不合格施工。

2. 质量控制文件施工过程中应建立完善的质量控制文件，记录施工过程中的各项数据和质量检测结果。

钻孔灌注桩施工管理和质量控制通过近几年十多个钻孔灌注桩工程施工实践和工程管理，得出以下几点认识和体会：一是应尽可能详细了解地质情况，选取符合资质要求，地质勘测单位对工程进行尽可能详细的地质勘察。

二是施工前对施工中可能出现的问题要有充分的认识和准备，并做好预防措施，选择经验丰富、责任心强、装备合理的施工班组进行施工，并根据工程实际情况向他们作详细的技术交底。

因为钻孔灌注桩的施工最终是由机手操作桩机进行的，其经验和反应以及桩机的性能对施工质量有很大影响，因此这一点很重要。

三是施工中配备足够的管理力量，对桩的施工进度、施工情况等进行严格监督，并做好记录，对出现的问题要及时果断地处理，自己无法解决的问题应会同甲方、设计单位加以处理；钻孔时及时通知设计、监理等有关单位加以确认，清孔后迅速浇灌混凝土，浇灌时要控制好埋管深度。

四是加强桩基工程检测是一个手段，要保证钻孔灌注桩的施工质量，其关键还在于人，强调现场管理人员要有高度责任心，以防为主，对桩基各个施工环节要充分重视并精心施工，只有这样桩基的质量控制才能得到保证。

钻孔灌注桩施工管理和质量控制（二）钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、交通、水利等领域的土木工程中。

钻孔灌注桩的施工管理和质量控制是保证工程质量和工程进度的重要环节。

本文将就钻孔灌注桩施工管理和质量控制进行详细阐述，以期为相关工程人员提供参考。

一、施工管理（一）施工前准备钻孔灌注桩施工前的准备工作是整个施工过程的基础，包括以下几个方面：1.项目准备：钻孔灌注桩施工前需要对工程进行测量、勘探、设计等前期工作，确保设计方案的科学合理。

2.设备准备：根据工程规模和施工要求，选择合适的钻机、振动杆、混凝土输送泵等设备，并进行设备清理、润滑和检测。

3.材料准备：准备足够的水泥、骨料、砂浆等材料，并进行质量检验，确保材料质量符合要求。

4.人员准备：组织施工人员，包括现场技术人员、操作人员、安全员等，并进行岗前培训和安全教育。

钻孔灌注桩的施工技术和质量控制范本钻孔灌注桩是一种常见的基础工程施工技术，其施工过程中需要注意质量控制，以确保施工质量。

下面是钻孔灌注桩的施工技术和质量控制的范本：一、施工技术1. 桩位标定：根据设计要求，在地面上确定桩的布设位置，并进行标定。

2. 桩孔开掘：使用石材钻和清洗设备进行开孔，确保孔径与设计要求一致。

3. 桩孔清洗：使用清洗机械或其他工具，将桩孔内的泥土、杂物等清理干净，确保桩孔内部干净无杂质。

4. 钢筋安装：根据设计要求，将钢筋材料按照形状和数量安装到桩孔内。

5. 灌注混凝土：将搅拌好的混凝土均匀地灌注到桩孔内，确保灌注过程中混凝土的均质性和完整性。

6. 振捣：使用振捣器对灌注的混凝土进行振动，确保混凝土充分密实，排除空隙和气泡。

7. 支护结构：根据设计要求，在桩顶安装支护结构，确保桩在施工过程中不发生倾覆或坍塌。

8. 桩顶平整：根据设计要求，修整桩顶表面，保证桩顶的平整度和水平度。

9. 桩头处理：根据需要，对桩头进行处理，例如安装钢板、预埋件等。

二、质量控制1. 桩孔开掘质量控制：- 桩孔开掘完毕后，应进行检查，确保孔径大小符合设计要求。

- 检查桩孔内是否有杂物、泥土等，必要时可进行清洗。

- 使用合适的设备和工具进行开孔，确保孔壁垂直度和孔径误差控制在设计要求范围内。

2. 钢筋安装质量控制：- 确认钢筋的材质、规格和数量是否符合设计要求。

- 采用固定机械、支撑架等装置，保证钢筋的垂直度和位置准确。

- 确保钢筋之间的间距和位置准确，避免相互交叉或者贴合不紧密。

3. 混凝土灌注质量控制：- 确保搅拌好的混凝土质量优良，符合设计要求。

- 确保混凝土灌注过程中的流动性，避免发生堵塞或渗漏现象。

- 注入混凝土的速度应适中，避免过快或过慢引起质量问题。

4. 振捣质量控制：- 确保振捣设备的震动频率和震动力度符合设计要求。

- 确保振捣器的插入深度合适，并对混凝土进行充分振捣。

- 对于大直径桩、深孔灌注桩等特殊桩体，采用多次振捣的方式，确保混凝土的密实性。

钻孔灌注桩施工及全过程控制要点及质量缺陷解决措施全套一、质量控制目标钻孔灌注桩施工质量控制必须达到以下几个目标：①成桩过程各项指标，包括桩位、桩长、桩径、孔底沉渣、终孔垂直度及成桩质量等能满足设计要求；②预留混凝土试块强度满足规范要求；③桩身完整、匀质，连续性好，无夹泥、断桩等缺陷；④桩极限承载力满足规范规定的验收指标。

二、施工准备阶段的监理控制要点1、认真审阅设计图纸。

通过审阅设计图纸，掌握：(1)、水文、地质情况，选择适当的钻孔机具、钻进速度、泥浆性能等;(2)、桩基的种类、桩径、桩底沉淀厚度、桩基钢筋、终孔原则等要求；(3)、了解下部构造、上部构造的设计概况，认真复核桩基设计图纸中尺寸、标高、钢筋数量与直径、混凝土设计强度等。

护筒的埋设要求1、应具有足够的刚度，且焊接质量必须合格。

2、护筒顶高度应满足规范要求：(1)、护筒顶高度应高出地面0.3m；(2)、护筒顶高度应高出水面1O〜2.0m；当孔内有承压水时应高于稳定后的承压水位2.0m以上，否则容易造成坍孔。

3、护筒的埋置要牢固。

4、认真复核护筒顶标高和测绳刻度。

护筒顶标高不准，可能会造成短桩事故，使桩的承载力不够；测绳错误，在灌注水下混凝土时会使拆、提导管错误，造成断桩事故。

（三）泥浆制备1）、泥浆池应足够大，具体应根据桩长、孔径大小及实践经验而定。

2）、沉淀池和储浆池应分开设置，循环泥浆经沉淀后才能进入储浆池。

3）、弃渣应符合文明施工要求。

4）、泥浆相对密度要根据实际情况作适当调整；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要相应提高。

5）、泥浆过浓时，钻孔速度较慢，清孔时间也长，且使孔壁上的泥皮较厚，若为摩擦桩，则会显著降低桩周摩擦系数，降低桩基承载力；泥浆相对密度较小时，孔壁上的泥皮较薄，容易造成扩孔、坍孔，甚至埋钻头等事故。

所以，泥浆指标应符合规范要求。

（四）钻机就位1、钻机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架或钢丝绳上作出控制的标尺，以便在施工中进行观测、记录。

钻孔灌注桩施工管理和质量控制钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程。

在钻孔灌注桩的施工过程中，管理和质量控制是至关重要的。

本文将详细介绍钻孔灌注桩施工管理和质量控制的方法和步骤。

一、施工管理施工管理是钻孔灌注桩施工中的重要一环，合理的管理可以确保施工进度和质量。

下面是一些常用的施工管理措施。

1. 制定详细的施工计划：在施工开始之前，要制定详细的施工计划。

包括施工工期、施工队伍、施工队员的分工等。

同时，还要根据实际情况预留一定的时间用于处理可能出现的问题，确保施工进度。

2. 确定合适的施工方法：在钻孔灌注桩的施工中，有多种不同的施工方法可供选择。

根据具体情况，选择合适的施工方法。

同时，要确保施工方法符合相关的技术规范和要求。

3. 指定专人负责施工管理：在施工过程中，应指定专人负责施工管理。

这个人应该具备相关的专业知识和经验，能够及时处理施工中出现的问题，并确保施工质量。

4. 严格遵守安全规范：在钻孔灌注桩的施工中，安全是首要考虑的因素。

施工管理人员要严格遵守相关的安全规范，确保施工过程中没有安全隐患。

二、质量控制钻孔灌注桩的施工质量直接关系到建筑工程的安全和稳定，因此，质量控制是十分重要的。

下面是一些常用的质量控制方法。

1. 合理的材料选择：钻孔灌注桩的材料选择非常重要。

施工中应选用符合技术规范和要求的材料。

材料的质量必须符合相关的标准，并经过质检部门的检验合格。

2. 执行质量检查制度：在施工过程中，要建立完整的质量检查制度。

通过对施工过程中各个环节的质量检查，及时发现和纠正施工中的问题，确保施工质量。

3. 加强施工现场的质量控制：施工现场是施工质量控制的重点。

要加强对施工现场的管理，确保施工现场的整洁和有序。

在施工过程中，要严格执行技术规范和操作规程，确保施工过程中的各项指标满足要求。

4. 进行施工质量检验和监控：在施工完成后，需要进行施工质量检验和监控。

通过对施工过程中的关键节点进行抽样检查和实验室测试，确保施工质量符合要求。

钻孔灌注桩施工质量的控制技术1. 严格控制桩孔的几何尺寸。

钻孔灌注桩施工前，需要测定桩孔的几何尺寸，包括孔径和孔深。

在钻孔过程中，应根据设计要求严格控制孔径和孔深的变化。

采用合适的钻具和钻头，并进行适时的更换，以保证孔径和孔深的一致性。

2. 控制灌注混凝土的质量。

在钻孔灌注桩施工中，灌注混凝土是关键的材料。

为保证灌注混凝土的质量，应严格按照设计要求进行搅拌和浇筑，确保混凝土的强度、均匀性和流动性。

3. 控制灌注混凝土的灌注速度。

在灌注混凝土时，应控制灌注速度，避免过快或过慢导致混凝土流动性差或产生空隙。

应根据孔径和孔深适时调整灌注速度，保证灌注混凝土能够充实孔内，并与孔壁充分接触。

4. 控制灌注混凝土的振捣密实度。

在灌注混凝土后，需要进行振捣以提高其密实度。

振捣过程中，应根据混凝土的流动性和孔径进行振捣时间和振捣能量的控制，确保混凝土的密实度达到设计要求。

5. 控制灌注混凝土的震动力度。

在振捣过程中，应控制灌注混凝土的震动力度，避免过大或过小导致混凝土的分层或空洞。

应选择适当的振动设备，并进行适时调整，保证灌注混凝土的质量。

6. 控制灌注混凝土的养护条件。

在灌注混凝土后，需要进行养护以保证其强度和稳定性。

应根据施工现场的温度和湿度情况确定养护措施，包括喷水养护、覆盖保温等，确保混凝土能够充分水化并获得足够的强度。

7. 控制灌注桩顶部的处理。

灌注桩施工完成后，需要对桩顶进行处理，包括修整、削平和封闭处理。

应根据设计要求对桩顶进行合理的处理，保证桩顶的平整度和密封性。

8. 控制施工现场的环境条件。

在钻孔灌注桩施工过程中，应控制施工现场的环境条件，包括温度、湿度和风速等。

应根据施工现场的情况采取相应的措施，避免环境因素对施工质量的影响。

9. 控制施工人员的素质和技术水平。

钻孔灌注桩施工的质量控制还需要依靠施工人员的素质和技术水平。

施工人员应具备相关的岗位资质和培训证书，并熟悉施工工艺和施工规范。

同时，应加强施工人员的培训和管理，提高其专业水平和施工质量意识。
