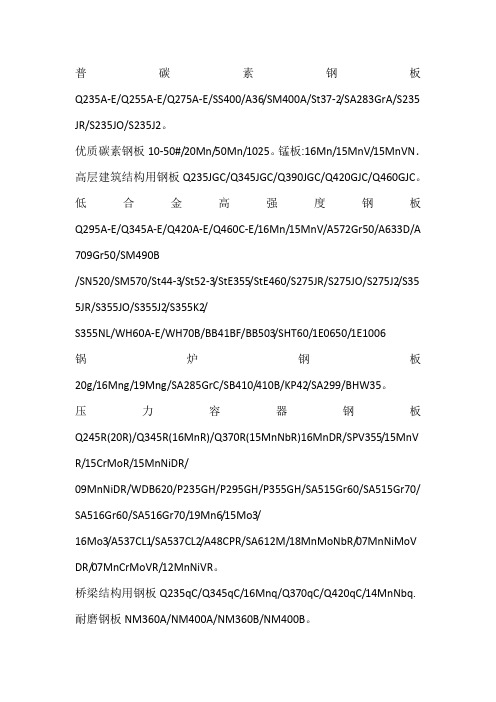

普碳素钢板Q235A-E/Q255A-E/Q275A-E/SS400/A36/SM400A/St37-2/SA283GrA/S235 JR/S235JO/S235J2。
优质碳素钢板10-50#/20Mn/50Mn/1025。
锰板:16Mn/15MnV/15MnVN．高层建筑结构用钢板Q235JGC/Q345JGC/Q390JGC/Q420GJC/Q460GJC。
低合金高强度钢板Q295A-E/Q345A-E/Q420A-E/Q460C-E/16Mn/15MnV/A572Gr50/A633D/A 709Gr50/SM490B/SN520/SM570/St44-3/St52-3/StE355/StE460/S275JR/S275JO/S275J2/S35 5JR/S355JO/S355J2/S355K2/S355NL/WH60A-E/WH70B/BB41BF/BB503/SHT60/1E0650/1E1006锅炉钢板20g/16Mng/19Mng/SA285GrC/SB410/410B/KP42/SA299/BHW35。
压力容器钢板Q245R(20R)/Q345R(16MnR)/Q370R(15MnNbR)16MnDR/SPV355/15MnV R/15CrMoR/15MnNiDR/09MnNiDR/WDB620/P235GH/P295GH/P355GH/SA515Gr60/SA515Gr70/ SA516Gr60/SA516Gr70/19Mn6/15Mo3/16Mo3/A537CL1/SA537CL2/A48CPR/SA612M/18MnMoNbR/07MnNiMoV DR/07MnCrMoVR/12MnNiVR。
桥梁结构用钢板Q235qC/Q345qC/16Mnq/Q370qC/Q420qC/14MnNbq. 耐磨钢板NM360A/NM400A/NM360B/NM400B。
模具钢板S35C/S45C/S48C/S50C/P20/2311/718/P80A/638B/WSM30A.造船及海洋平台用钢板A/B/D/E/AH32/DH32/EH32/AH36/DH36/EH36/AH40/DH40/EH40/2HGr50. 管线钢板X42/X52/L360/X56/L390/X60/L420/X65/L460/X70/X80。
预埋钢板施工方案1. 引言预埋钢板是一种常见的建筑结构材料，它能够增加混凝土结构的强度和刚度。
预埋钢板施工方案是为了确保钢板能够正确安装，并且能够与混凝土结构完全融合，以提供更加稳定和可靠的建筑结构。
2. 施工准备在进行预埋钢板施工之前，需要进行充分的准备工作。
以下是几个必要的步骤：•设计方案：根据工程要求，确定预埋钢板的尺寸、数量和位置等信息，并制定相应的施工方案。
•材料采购：根据设计方案，采购合适的预埋钢板和建筑材料。
•设备准备：确保有必要的设备和工具，例如起重机、焊接设备、切割工具等。
•人员安排：组织具备专业技能和经验的施工人员，并确保他们了解施工方案和安全操作规程。
3. 施工步骤以下是预埋钢板施工的基本步骤：3.1 钢板预处理在进行预埋钢板施工之前，需要对钢板进行一些预处理工作：1.清洁表面：使用适当的工具，将钢板表面的杂物和污垢清除干净，确保表面光洁。
2.防锈处理：对新购买的钢板进行防锈处理，以防止钢板在施工过程中受到腐蚀。
3.2 钢板定位和安装在进行钢板的定位和安装时，需要按照设计方案进行操作：1.墙体开槽：根据设计方案，在混凝土墙体上开槽，确保槽的尺寸和位置与预埋钢板相匹配。
2.钢板安装：将预处理后的钢板安装至墙体开槽中，确保与混凝土结构紧密贴合。
3.固定钢板：使用适当的固定装置，将钢板固定在墙体上。
3.3 焊接和填充在完成钢板的安装后，需要进行焊接和填充工作：1.焊接：根据设计方案，对钢板进行焊接处理，确保钢板与混凝土结构之间的连接牢固。
2.填充：使用适当的填充物，将钢板与墙体之间的空隙填充，增加结构的强度和稳定性。
3.4 检查和验收在施工完成后，需要进行检查和验收工作：1.检查工作：对已安装的钢板进行检查，确保焊接质量和填充效果。
2.验收工作：根据工程要求，组织相关单位进行验收，确保施工质量和安全达到标准要求。
4. 施工注意事项在进行预埋钢板施工时，需要注意以下几点：1.安全第一：确保工地安全，施工人员必须戴好安全防护装备，遵守安全操作规程。

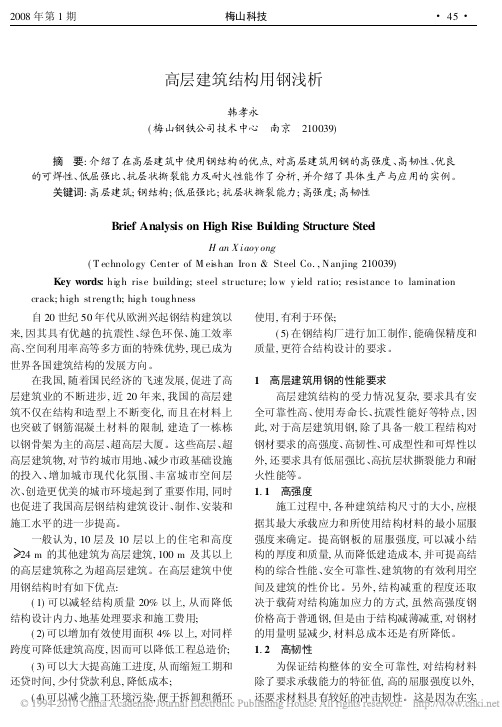

高层建筑结构用钢浅析韩孝永(梅山钢铁公司技术中心 南京 210039)摘 要:介绍了在高层建筑中使用钢结构的优点,对高层建筑用钢的高强度、高韧性、优良的可焊性、低屈强比、抗层状撕裂能力及耐火性能作了分析,并介绍了具体生产与应用的实例。
关键词:高层建筑;钢结构;低屈强比;抗层状撕裂能力;高强度;高韧性Brief Analysis on High Rise Bu ilding Structure SteelH an X iaoy ong(T echnolo gy Center of M eishan Iro n&Steel Co.,Nanjing210039)Key words:hig h rise building;steel str ucture;lo w y ield ratio;resistance to lamination crack;high streng th;hig h toug hness自20世纪50年代从欧洲兴起钢结构建筑以来,因其具有优越的抗震性、绿色环保、施工效率高、空间利用率高等多方面的特殊优势,现已成为世界各国建筑结构的发展方向。
在我国,随着国民经济的飞速发展,促进了高层建筑业的不断进步,近20年来,我国的高层建筑不仅在结构和造型上不断变化,而且在材料上也突破了钢筋混凝土材料的限制,建造了一栋栋以钢骨架为主的高层、超高层大厦。
这些高层、超高层建筑物,对节约城市用地、减少市政基础设施的投入、增加城市现代化氛围、丰富城市空间层次、创造更优美的城市环境起到了重要作用,同时也促进了我国高层钢结构建筑设计、制作、安装和施工水平的进一步提高。
一般认为,10层及10层以上的住宅和高度 24m的其他建筑为高层建筑,100m及其以上的高层建筑称之为超高层建筑。
在高层建筑中使用钢结构时有如下优点:(1)可以减轻结构质量20%以上,从而降低结构设计内力、地基处理要求和施工费用;(2)可以增加有效使用面积4%以上,对同样跨度可降低建筑高度,因而可以降低工程总造价;(3)可以大大提高施工进度,从而缩短工期和还贷时间,少付贷款利息,降低成本;(4)可以减少施工环境污染,便于拆卸和循环使用,有利于环保;(5)在钢结构厂进行加工制作,能确保精度和质量,更符合结构设计的要求。
Q390GJCZ25 建筑结构用钢板拉伸不合格原因分析发表时间：2018-03-22T10:06:14.337Z 来源：《基层建设》2017年第36期作者：贾俊清郎云龙钱松[导读] 摘要：针对80mm厚Q390GJCZ25钢板在拉伸试验中出现抗拉强度、屈服强度不合格的情况，本文对拉伸试样断口形貌、金相组织以及试料钢板的化学成分、厚度方向硬度梯度进行检测分析。
中建钢构有限公司天津西青 300383摘要：针对80mm厚Q390GJCZ25钢板在拉伸试验中出现抗拉强度、屈服强度不合格的情况，本文对拉伸试样断口形貌、金相组织以及试料钢板的化学成分、厚度方向硬度梯度进行检测分析。
结果表明：金相组织异常是钢板拉伸强度超标的主要原因，并推测该异常组织的出现与钢板生产过程中冷却工序控制不当有直接关系。
针对该类特厚钢板的问题特点，公司对内部检测质量控制文件进行优化，保证准确评估钢板质量情况。
关键词：Q390GJCZ25；强度；组织异常；质量控制近些年，我国大型化钢结构建筑的建设进入了快速发展时期，各地高层、超高层钢结构建筑数量迅速增多。
随着钢结构建筑高度的不断增加、跨度的不断增大，构件受力越来越大、越来越复杂，这就对其使用的结构钢板提出更高要求，逐步向着特厚、特宽、综合性能更优的方向发展。
作为国内最大的钢结构企业，我们需要严格控制进场原材质量，准确评估各种规格原材的综合性能指标，保证建筑工程质量。
本文通过对国内某钢厂供应的正火态80mm特厚建筑结构用钢板拉伸不合格原因进行分析总结，针对此问题的发生，公司对该类型产品的检测文件进行了优化，增加辅助检测手段，为今后该类型产品的验收提供可借鉴的经验。
1 理化检验1.1 标准试样取样、制样严格执行GB/T 2975-1998中相关规定，在80mm厚Q390GJCZ25热轧钢板1/4宽度位置切取合适尺寸的试料钢板，采用烧割法切取的钢板留有足够的加工余量，避免切割导热对试料钢板性能造成影响，同样在标准试样加工过程中避免由于机械加工导致的试样表面产生的硬化或过热问题，试样加工完毕，按照相应标准对其表面质量、尺寸和形状进行合格验收。

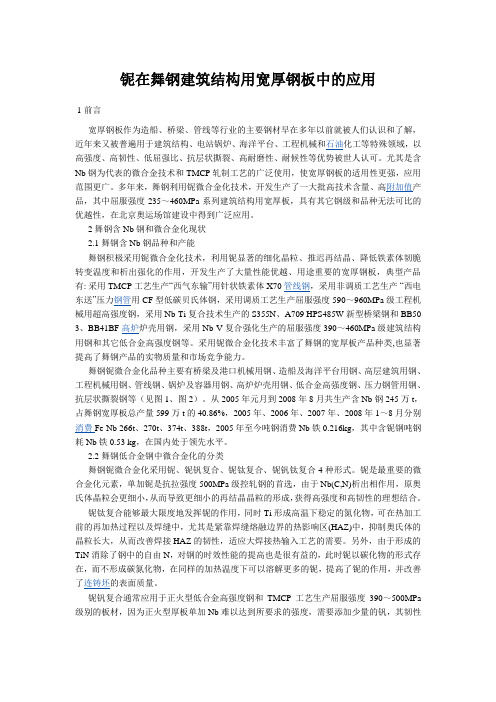

铌在舞钢建筑结构用宽厚钢板中的应用1前言宽厚钢板作为造船、桥梁、管线等行业的主要钢材早在多年以前就被人们认识和了解，近年来又被普遍用于建筑结构、电站锅炉、海洋平台、工程机械和石油化工等特殊领域，以高强度、高韧性、低屈强比、抗层状撕裂、高耐磨性、耐候性等优势被世人认可。
尤其是含Nb钢为代表的微合金技术和TMCP轧制工艺的广泛使用，使宽厚钢板的适用性更强，应用范围更广。
多年来，舞钢利用铌微合金化技术，开发生产了一大批高技术含量、高附加值产品，其中屈服强度235～460MPa系列建筑结构用宽厚板，具有其它钢级和品种无法可比的优越性，在北京奥运场馆建设中得到广泛应用。
2 舞钢含Nb钢和微合金化现状2.1舞钢含Nb钢品种和产能舞钢积极采用铌微合金化技术，利用铌显著的细化晶粒、推迟再结晶、降低铁素体韧脆转变温度和析出强化的作用，开发生产了大量性能优越、用途重要的宽厚钢板，典型产品有: 采用TMCP工艺生产“西气东输”用针状铁素体X70管线钢，采用非调质工艺生产“西电东送”压力钢管用CF型低碳贝氏体钢，采用调质工艺生产屈服强度590～960MPa级工程机械用超高强度钢，采用Nb-Ti复合技术生产的S355N、A709 HPS485W新型桥梁钢和BB50 3、BB41BF高炉炉壳用钢，采用Nb-V复合强化生产的屈服强度390～460MPa级建筑结构用钢和其它低合金高强度钢等。
采用铌微合金化技术丰富了舞钢的宽厚板产品种类,也显著提高了舞钢产品的实物质量和市场竞争能力。
舞钢铌微合金化品种主要有桥梁及港口机械用钢、造船及海洋平台用钢、高层建筑用钢、工程机械用钢、管线钢、锅炉及容器用钢、高炉炉壳用钢、低合金高强度钢、压力钢管用钢、抗层状撕裂钢等（见图1、图2）。
从2005年元月到2008年8月共生产含Nb钢245万t，占舞钢宽厚板总产量599万t的40.86%，2005年、2006年、2007年、2008年1～8月分别消费Fe-Nb 266t、270t、374t、388t，2005年至今吨钢消费Nb铁0.216kg，其中含铌钢吨钢耗Nb铁0.53 kg，在国内处于领先水平。
建筑施工钢结构常用材料取样送检详细介绍工地送检样品整理入库一、钢结构原材1、碳素结构钢GB/T700（1）检测参数：化学成分、拉伸试验、弯曲试验、冲击试验。
（2）批量：钢材应成批验收，每批必须由同一材质、同一炉次编号、同一质量等级、同一厚度的钢材组成。
每批质量应不大于60t。
（3）抽样：拉伸试验每批1个；弯曲试验每批1个；冲击试验每批1组（3个）。
2、低合金钢GB/T1591（1）检测参数：化学成分、拉伸试验、弯曲试验、冲击试验、Z向钢厚度方向断面收缩率。
（2）批量：钢材应成批验收，每批应由同一材质、同一质量等级、同一炉次编号、同一厚度的钢材组成，每批质量应不大于60t。
钢带的组批重量按相应产品标准规定。
对于Z向钢的组批，应符合GB/T5313的规定。
Z25、Z35级钢板应逐轧制张进行钢板厚度方向性能检验。
Z15级钢板按批进行钢板厚度方向性能检验，每批钢板由同一牌号、同一炉号、同一厚度、同一交货状态的钢板组成，每批重量不大于50t。
需方有要求时，也可逐轧制张检验。
（3）抽样：拉伸试验每批1个；弯曲试验每批1个；冲击试验每批1组（3个）；Z向钢厚度方向断面收缩率每批3个。
3、耐候结构钢GB/T4171（1）检测参数：化学成分、拉伸试验、弯曲试验、冲击试验。
（2）钢材应成批验收。
每批由同一材质、同一炉（罐）号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次）的钢材组成；冷轧产品每批质量不应大于30t。
（3）拉伸试验每批1个，弯曲试验每批1个，冲击试验每批1组（3个）。
优质碳素结构钢GB/T699（1）检测参数：化学成分、拉伸试验、硬度、冲击试验、低倍组织。
（2）批量：钢材应按批检查和验收。
每批由同一炉（罐）号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次）和同一表面状态的钢材组成。
（3）抽样：拉伸试验取样不同根钢材每批2件，硬度取样不同钢材每批3件，冲击试验取样不同钢材每批2组，低倍组织取样每批2个。
常用钢板厚度规格表1. 引言钢板是一种常用的建筑材料，由于其优异的力学性能和良好的加工性能，被广泛应用于建筑、制造业等领域。
在实际应用中，根据不同的需求，常用钢板的厚度也有一定的规范和标准。
本文将介绍一份常用钢板厚度规格表，帮助人们在实际使用中选择合适的钢板厚度。
2. 常用钢板厚度规格表序号钢板厚度（mm）应用场景1 1.0 薄板、装饰板2 1.2 薄板、装饰板3 1.5 薄板、装饰板4 2.0 薄板、装饰板5 2.5 薄板、装饰板6 3.0 薄板、装饰板、结构用板7 4.0 结构用板8 5.0 结构用板9 6.0 结构用板10 8.0 结构用板11 10.0 结构用板12 12.0 结构用板13 14.0 结构用板14 16.0 结构用板15 18.0 结构用板16 20.0 结构用板17 22.0 结构用板18 25.0 结构用板19 28.0 结构用板20 30.0 结构用板3. 常用钢板厚度解析3.1 薄板、装饰板在一些轻型、非承重的建筑结构中，常用到薄板和装饰板。
这些板材的厚度通常在1.0mm到3.0mm之间。
薄板和装饰板广泛应用于门窗制造、家具制造、室内装饰等领域。
其主要特点是重量轻、成本低、加工简单，非常适合这些领域的应用。
3.2 结构用板结构用板是应用最广泛的一类钢板，包括各种建筑、机械制造、桥梁、船舶等领域。
结构用钢板的厚度通常在3.0mm以上，根据具体的应用场景和工程要求，厚度会有所不同。
在一般的建筑结构中，常用的结构用板厚度为6.0mm到30.0mm，较大的钢板可以达到50.0mm以上。
结构用板的选择需要根据具体的工程要求、荷载计算和设计规范进行，以确保结构的强度和稳定性。
合理选择结构用板的厚度，可以提高结构的抗震性能和使用寿命。
4. 常用钢板厚度选取原则在选择钢板厚度时，需要考虑以下几个因素：4.1 结构荷载根据工程中所需承受的荷载情况，计算出结构所需的强度和刚度。
根据荷载计算结果，选择合适的钢板厚度。

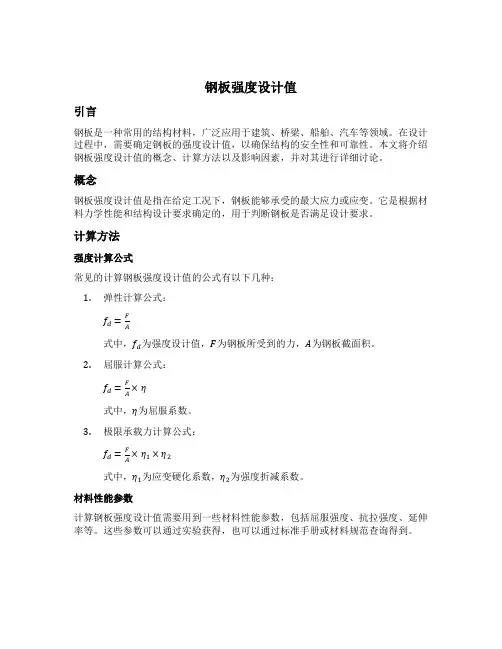

钢板强度设计值引言钢板是一种常用的结构材料，广泛应用于建筑、桥梁、船舶、汽车等领域。
在设计过程中，需要确定钢板的强度设计值，以确保结构的安全性和可靠性。
本文将介绍钢板强度设计值的概念、计算方法以及影响因素，并对其进行详细讨论。
概念钢板强度设计值是指在给定工况下，钢板能够承受的最大应力或应变。
它是根据材料力学性能和结构设计要求确定的，用于判断钢板是否满足设计要求。
计算方法强度计算公式常见的计算钢板强度设计值的公式有以下几种：1.弹性计算公式：f d=FA式中，f d为强度设计值，F为钢板所受到的力，A为钢板截面积。
2.屈服计算公式：×ηf d=FA式中，η为屈服系数。
3.极限承载力计算公式：f d=F×η1×η2A式中，η1为应变硬化系数，η2为强度折减系数。
材料性能参数计算钢板强度设计值需要用到一些材料性能参数，包括屈服强度、抗拉强度、延伸率等。
这些参数可以通过实验获得，也可以通过标准手册或材料规范查询得到。
工况考虑在计算钢板强度设计值时，需要考虑不同的工况条件。
常见的工况包括静态荷载、动态荷载、温度荷载等。
根据不同的工况条件，选择合适的计算方法和参数进行计算。
影响因素钢板强度设计值受到多个因素的影响，主要包括以下几个方面：1.材料性能：钢板的屈服强度、抗拉强度等材料性能参数直接影响其强度设计值。
不同类型和牌号的钢板具有不同的性能指标，需要根据具体情况选取合适的材料。
2.结构形式：钢板在不同结构形式下所受到的力分布情况不同，进而影响其强度设计值。
例如，在悬臂梁结构中，钢板的边缘受到的应力较大，需要考虑边缘效应。
3.工况条件：不同工况条件下，钢板所受到的荷载大小和方向不同，导致其强度设计值有所差异。
在实际设计中，需要根据具体工况条件进行计算。
4.设计要求：钢板的强度设计值需满足一定的设计要求和安全系数。
根据国家标准或规范中的相关规定，确定合适的安全系数，并进行计算。
结论钢板强度设计值是确保结构安全可靠的重要参数。

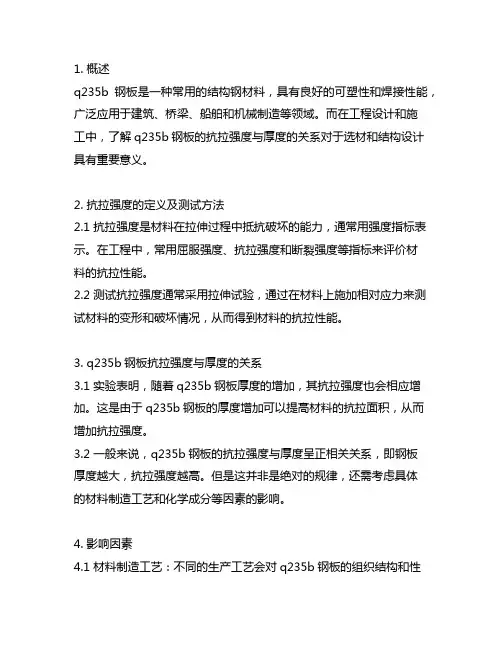

1. 概述q235b钢板是一种常用的结构钢材料，具有良好的可塑性和焊接性能，广泛应用于建筑、桥梁、船舶和机械制造等领域。
而在工程设计和施工中，了解q235b钢板的抗拉强度与厚度的关系对于选材和结构设计具有重要意义。
2. 抗拉强度的定义及测试方法2.1 抗拉强度是材料在拉伸过程中抵抗破坏的能力，通常用强度指标表示。
在工程中，常用屈服强度、抗拉强度和断裂强度等指标来评价材料的抗拉性能。
2.2 测试抗拉强度通常采用拉伸试验，通过在材料上施加相对应力来测试材料的变形和破坏情况，从而得到材料的抗拉性能。
3. q235b钢板抗拉强度与厚度的关系3.1 实验表明，随着q235b钢板厚度的增加，其抗拉强度也会相应增加。
这是由于q235b钢板的厚度增加可以提高材料的抗拉面积，从而增加抗拉强度。
3.2 一般来说，q235b钢板的抗拉强度与厚度呈正相关关系，即钢板厚度越大，抗拉强度越高。
但是这并非是绝对的规律，还需考虑具体的材料制造工艺和化学成分等因素的影响。
4. 影响因素4.1 材料制造工艺：不同的生产工艺会对q235b钢板的组织结构和性能产生影响，进而影响抗拉强度。
例如在热轧和冷轧过程中，材料的晶粒大小和形状会发生变化。
4.2 化学成分：q235b钢板的化学成分对其机械性能有重要影响，例如碳含量、硫含量等会影响材料的强度和韧性。
5. 实际工程应用5.1 在工程设计和施工中，需要根据具体的工程要求和条件选择合适厚度的q235b钢板。
对于需要承受较大拉力的部位，可以选择较厚的钢板以满足强度要求。
5.2 针对不同厚度的q235b钢板，还需要考虑其在焊接、切割和加工等方面的性能差异，从而选用适合的工艺和设备。
6. 结论q235b钢板的抗拉强度与厚度存在一定的关系，一般来说厚度增加会提高抗拉强度。
但是在实际应用中，还需要综合考虑材料制造工艺、化学成分和实际工程要求等因素，选择合适的材料规格和厚度，以确保工程的安全和可靠。
7. 参考文献[1] 李明. 结构钢材料[M]. 北京：清华大学出版社, 2009.[2] GB/T 700-2006。
GB/T19879-2005《建筑结构用钢板》简介1.标准制定的目的和意义建筑结构用钢板,具有纯净度高,抗震性好,强度波动范围小,强度厚度效应小的优点,充分满足高层建筑的需要,是我大力推广产品.当前奥运场馆,城市高层建筑等重要建设项目急需性能优越,强度级别高的结构钢板,急需相应的标准去引导和规范市场.今年国标委批准发布的GB/T19879-2005《建筑结构用钢板》(于2006年2月1日)可以推动我国高层建筑用钢的发展,规范国内建筑结构用钢板的生产,提高产品的质量,促使产品质量达到国际上同类钢材的水平,推动产品结构调整,同时更好地规范和引导市场,提高建筑物的安全性能.钢结构建筑自50年代从欧洲兴起,因具有优越抗震性,绿色环保,施工效率高,空间利用率高等多方面特殊的优势,现已成为国际上建筑结构的发展方向.我国近年建造了一大批钢结构建筑,钢材在1996年以前基本都依赖进口,但现已大规模实现了国产化.钢结构建筑的安全性非常重要,对所用钢材有特殊的技术要求.YB4104-2000是非等效采用JIS G 3136《建筑结构用钢》标准制定的,其在确保为钢结构建筑提供优质钢材,促进建筑结构用钢国产化方面发挥了积极作用,北京中关村金融中心大厦,北京电视中心,上海浦东新区文献中心等重大工程先后采用该标准材料设计和建造钢结构.YB4104-2000中的钢板屈服强度级别最高为345MPa(抗拉强度490 MPa级),而国际上已开发出抗拉强度590 MPa和780MPa级的更高强度的建筑用钢,我国钢结构建筑目前也已对390MPa,420MPa,460MPa级钢也提出了技术需求.为此制定了适应建筑结构向高层化和大跨度发展的高强度钢材产品标准,以减轻结构重量,降低建造成本,降低钢结构用材的厚度,提高其制造可靠性.2 本标准参考的主要技术依据本标准非等效采用了日本标准JIS G3136—1994《建筑结构用钢材》,JIS G3136是日本根据建筑钢结构对抗震钢材的技术要求特点而研究制定的一个专用标准.本标准在技术要求和检验项目思路方面采用了该日本标准的规定,体现了我国建筑结构用钢板的技术发展,并与GB700-88《碳素结构钢》,GB/T1591-94《低合金高强度结构钢》,GB/T5313-85《厚度方向性能钢板》等基础通用标准协调一致,做到体系上统一不乱.同时又考虑到使用部门的要求,特别是结合了建设部的标准JGJ99-98《高层民用建筑钢结构技术规程》,满足了钢结构建筑规范的规定.3 标准的主要技术内容3.1适用范围及牌号本标准适用于制作高层建筑和其他重要建筑结构的厚度不大于100mm的钢板,钢板厚度范围与日本标准一致,这符合了市场的绝大部分需求.本标准中的牌号分为屈服点235MPa,345 MPa,390 MPa,420 MPa和460 MPa五个强度级别,各强度级别分为Z向和非Z向钢,Z向钢有Z15,Z25,Z35三个等级,各牌号又按不同冲击试验要求分质量等级,各牌号均具有良好的焊接性能.与JIS G3136相比,本标准不再规定用途一般的非焊接结构钢牌号.根据GB/T221《钢铁产品牌号表示方法》的规定和工程结构用碳素钢和低合金高强度钢的表示方法,考虑建筑结构用钢的特性,并突出高层建筑,订货时的牌号由代表高性能建筑结构用钢和屈服点的汉语拼音字母,钢板的屈服点数值,质量级别符号组成.对于厚度方向性能钢板,在质量等级符号后加上厚度方向性能级别,如Q345GJCZ25,其中Q,G,J分别为屈服点,高层,建筑的首位汉语拼音字母;345为屈服点数值,单位MPa ;Z25为厚度方向性能级别;C为质量等级,对应于0℃冲击试验温度.3.2尺寸,外形,重量及允许偏差经供需双方协议,可供应其他尺寸,外形偏差的钢板.3.3交货状态根据钢板力学性能要求和生产实际,本标准对钢板规定了热轧,正火或正火轧制,正火+回火,淬火+回火,温度—形变控制轧制等交货状态,具体状态由供需双方商定.温度—形变控制轧制交货状态的提出,一是为体现和促进技术进步,二是与国际接轨.按照国外标准的定义,温度—形变控制轧制是钢板温度和厚度的降低都受到严格控制的一种方法,终轧是在规定的温度下完成的,这个规定温度接近于或低于铁素体完全生成的温度,其显微组织和力学性能不能由热处理获得.该状态简称为TMCP或TM,在日本标准JIS G3136中也规定有该交货状态.3.4化学成分3.4.1为提高钢板的综合性能,保证建筑结构的需要,本标准对钢的纯净性提出了严格的要求,大大降低了有害元素P,S元素的含量.对于Z向钢板,P不大于0.020%,S含量符合GB/T5313的规定;对于非Z向钢板,P不大于0.025%,S不大于0.015%,其P含量又比日本标准JIS G3136有所加严.成分设计上采取提锰降碳的技术措施并提倡对钢进行铌,钒,钛微合金化处理,铌,钒的含量按照GB/T1591的规定,钛的含量根据晶粒度和强度需要,规定为0.01%--0.10%.其中对于屈服点235MPa级别的钢板,碳含量与日本标准JIS G3136相比有所下降,日本标准最大为0.22%,本标准统一定为不大于0.20%;同时其锰含量根据实际实际情况和船体钢规范,规定为不大于1.20%,而日本标准为不大于1.40%.3.4.2建筑结构用钢板要求的良好的焊接性能,为此本标准参照JIS G3136,对钢板的焊接碳当量和焊接裂纹敏感性指数提出了要求,计算公式采用国际焊接学会公式.其中屈服点345MPa 级钢板热轧和正火状态下的焊接碳当量要求比日本标准有所加严,345MPa以上的其它更高强度级别钢的碳当量和焊接裂纹敏感性指数按不同交货状态做出了规定,能够充分保证钢板的焊接性能.3.5力学性能3.5.1为适应建筑结构向高层化和大跨度发展,适应建筑结构对345MPa级以上更高强度钢材的需求,从而达到减轻结构重量,降低建造成本,减少钢结构用材的厚度,提高结构可靠性的目的,开发更高强度钢板,将更高强度钢板补充进标准是非常必要的.目前国际上已开发出抗拉强度590 MPa和780MPa级的更高强度的建筑用钢,具体见表1.本标准结合市场需求,并考虑到钢结构对更高强度级别钢的需求,比JIS G3136和YB4104增加了390 MPa,420 MPa和460 MPa等三个强度级别,这三个级别的抗拉强度和延伸率按照GB/T1591的规定.表1 国外590 MPa和780MPa级高强度建筑用钢力学性能参数强度级别厚度mm屈服强度MPa抗拉强度MPa伸长率%屈强比纵向AKV,80≥440≥590≥20≤0.85≥47780 MPa25--100≥620780--930≥16≤0.85≥473.5.2建筑结构要求良好的抗震性,为此钢板在力学性能上要具有较低的屈强比.低的屈强比可使材料具有良好的冷变形能力,345 MPa钢材的强屈比不应小于 1.20(对应屈强比不大于0.83).此项要求在JIS G3136中也有规定,不过其是以屈强比的形式表示的.国外460MPa级的抗震建筑钢,屈强比也规定为不大于0.85.本标准按照日本标准和术语习惯,规定345 MPa级别的屈强比不大于0.80,390 MPa,420 MPa和460 MPa这三个更高强度级别的屈强比不大于0.85. 本标准中牌号具有强度厚度效应小(仅20 MPa)的特点,较JIS G 3136,GB/T1591的厚度效应降低明显,较好满足了钢结构行业对材料等强度的期望.相比较GB/T1591,厚度效应率降低14.5%,这可明显提高材料利用率,便于钢结构的结构设计,提高钢结构的整体效益.本标准与JIS G 3136,GB/T1591具体对比见表2和表3.3.5.3低屈强比钢板屈服点波动范围不能太大,若钢板的屈服点偏差较大,当建筑物受到地震时,就会发生塑性铰转移,不能按设计目标控制损坏程度而倒塌,为此本标准规定了屈服点的上下限.工程结构用钢一般都规定抗拉强度范围,但规定屈服点范围的很少,这也正是建筑结构用钢板性能要求上的一个突出特点.日本标准JIS G3136屈服点波动范围规定为120MPa,本标准从严要求,将波动范围缩小到110MPa.3.5.4钢结构在梁柱联接和箱形柱角部焊缝等处,由于局部构造,形成高约束,焊接时容易引起沿板厚方向的层状撕裂.JGJ99-98规定此类钢板的厚度方向性能不能小于Z15级别,日本标准JIS G3136规定此类钢板不得小于Z25级别.本标准依照GB/T5313规定了三种厚度方向性能级别(Z15,Z25,Z35)的钢板牌号,以便于适应不同的结构要求,便于用户选择使用和合同的简化签订.3.5.5为保证建筑结构的安全,建筑结构用钢板必须要具备一定的冲击韧性,日本标准JIS G3136规定冲击试验温度为0℃.本标准参照GB700,GB/T1591规定Q235GJ,Q345GJ分B,C,D,E四个级别,分别对应常温,0℃,-20℃,-40℃冲击试验温度;Q390GJ,Q420GJ,Q460GJ分C,D,E三个级别,分别对应0℃,-20℃,-40℃冲击试验温度.本标准规定各规定温度下纵向夏比V型冲击功均不得小于34J,这比日本标准中的不小于27J的规定有所提高.3.5.6根据JGJ99-98要求,本标准规定建筑结构用钢板必须要保证弯曲试验合格.考虑到生产工艺的进步和产品质量保证能力的提高,本标准又规定若供方能保证弯曲试验合格,则可不做弯曲试验.如果用户要求做弯曲试验,可在合同中注明.是否进行弯曲试验可根据合同要求或供方生产能力来确定.3.6表面质量本标准中表面质量的规定等同于GB/T16270-1996(源于GB/T3274),具有操作性较强的特点.表2 本标准与GB1591,JIS G 3136代表牌号性能对比标准牌号质量等级屈服强度Re,N/mm2抗拉强度Rm,N/mm2伸长率A,%≥冲击功(纵向) AKV,J180°弯曲试验d=弯心直径a=试样厚度屈强比钢板厚度,mm6-16>16-35>35-50>50100温度℃不小于钢板厚度,mm≤16>16本标准Q345GJB≥345345—455335—445325610 22常温342a3a≤0.80 CD-20E-40 GB/T 1591Q345 C≥345≥325≥295≥275 470—630 22342a3a无要求D-20E-40 27 JISG 3136 SN490 B 3256-16-40mm,325--445>40-100mm,295—415490—610日本试样17,21,2327无要求无要求≤0.80C表3 345MPa级屈服强度厚度效应对应100mm厚度时的屈服强度厚度效应值YB4104Q345GJGB/T1591Q345JIS G 3136\JIS G 3106SN490 SM49020MPa70 MPa30 MPa厚度效应率5.8%20.3%9.2%3.7超声波探伤本标准参照日本标准和GB/T5313,规定对Z向钢板必须进行探伤,探伤标准采用GB/T2970-91《中厚钢板超声波检验方法》,合格级别中合同中注明.对于非Z向钢板,本标准规定根据用户3.8特殊技术要求为增加标准的灵活性,体现标准的最大自由度原则,本标准专设了特殊技术要求条款,规定经供需双方协议,可对钢板提出有别于基本要求的其它特殊要求,以满足用户的特殊需要,如可提出耐火性能,要求600℃时屈服强度不小于常温下的2/3等.4 应用建筑结构用钢板标准对材料在屈强比,屈服强度波动范围,强度厚度效应,冲击韧性,焊接性,厚度方向性能等方面规定了较严格要求,满足了钢结构的安全性要求,适应了我国钢结构构建筑用钢板国产化的需求,已得到广泛认可和应用.舞钢自1996年开始大规模开发高层建筑结构用钢板,建筑结构用钢板的开发生产量已累计达12万吨,屈服强度级别达到460MPa.舞钢生产的优质建筑结构用钢板在高层和大跨度钢结构领域获得广泛应用,舞钢以品种规格全,产品质量水平高获得了钢结构行业的高度称赞,舞钢高层建筑结构用钢板主要应用情况见表4.表4 舞钢高层建筑结构用钢板主要应用工程。
