非接触应变测量系统（VIC-3D/VIC-2D）非接触应变测量系统（VIC-3D/VIC-2D）产品简介随着光电技术、视频技术、计算机视觉技术的发展，数字图像相关性应运而生。
CSI公司自主研制的非接触式全场应变测量系统——Vic-3D系统和Vic-2D系统，采用先进的3D ／2D数字图像相关性运算方法，测量任意的位移和形变，从500微应变至500％以上的应变，样品的尺度在1mm至10m。
样品准备简单，只需喷漆；系统启动在1个小时内可以完成；试验过程中，只需白光照明，不要求激光或其它特殊照明条件，同时可以随时对实验对象进行校正，做实时的模拟输出及数据处理；集成软件操作容易，三维绘图可以方便的插入MS-OFFICE等文档处理软件；整个测量过程是非接触的，不存在机械力交互作用，测量结果准确可靠。
此系统目前主要被工业、企业、高校、军事单位和政府单位应用在材料测试、碰撞实验、无损检测、振动分析、高速测量项目、有限元算法验证、生物测试等领域。

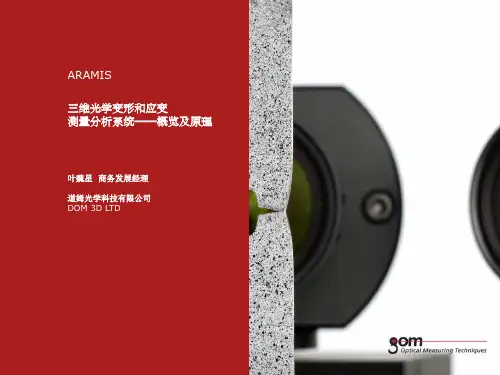

型号VIC-3D/VIC-2D公司名称北京乔泽科技有限公司ARAMIS 系统简介（马路科技）AR AMIS 是光学3D变形分析的系统，适合于量测工件或材料试片的3D变形及应变，藉由连续动态地撷取每个材料应变状态，以得到试片瞬间的变形、高细节分辨率以及高精度的量测数据。
对于静态及动态负载的工件或试片，AR AMIS 可以不受限材料类别并且非接触的量测到以下种类数据：●3D 表面坐标值及3D 位移●3D 速度及加速度●平面应变量及平面应变率●材料特性数值或曲线对于材料及工件变形行为有更好的了解是新材料的应用、精确的分析材料特性以及改善数值分析模型的关键。
AR AMIS提供了精确可信赖的分析结果。
三维面形测量系统的基本原理三维面形测量系统是用于测量物体表面形状和几何尺寸的一种技术。
其基本原理是通过光学、激光、摄像等方式将物体表面上的点或曲线形状信息转换为数字信号，然后通过处理和分析这些数字信号，最终得到物体的三维形状和几何尺寸。
在三维面形测量系统中，光学或激光技术是常用的测量原理之一、光学技术利用投影测量和成像原理，通过将光束投射到物体表面并接收反射或散射的光来确定物体表面形状。
光线的投影和接收可以通过使用相机或其他光学装置进行。
光学技术可分为白光投影法、干涉投影法、多光束投射法等。
白光投影法是使用彩色光源投射多个不同颜色的光束到物体表面，并通过相机或其他探测器收集反射光。
通过测量不同颜色光束之间的偏差，可以计算出物体表面上各点的高度差，从而构建出物体的三维形状。
干涉投影法利用干涉原理，在物体表面上投射一束激光和参考光束，并通过光的干涉现象来测量物体表面的形状。
激光通过物体表面后，与参考光束进行干涉，产生干涉带纹理。
通过记录干涉带的图像并进行分析，可以计算出物体表面上各点的高度差，从而得到三维形状。
摄像技术是另一种常用的测量原理，通过相机记录物体表面投影图像，并通过分析图像来推断物体的三维形状。
在摄像技术中，常用的方法有结构光投影和立体视觉。
结构光投影利用光条或光栅对物体表面进行投影，并通过相机记录投影图像。
根据投影图像中的形变信息，可以计算出物体表面上各点的三维坐标。
结构光投影方法通常使用激光扫描或投影仪进行。
立体视觉利用相机组成的立体视觉系统来记录物体表面的多个视角图像，并通过相机之间的视差信息来计算物体表面上各点的三维坐标。
立体视觉方法通常需要对相机进行校准，以获得准确的视差测量结果。
除了光学和摄像技术，还有其他一些三维面形测量方法，如激光雷达、电容测量、激光干涉计等。
这些方法的原理基本上是通过测量物体表面上点或曲线的位置、形变或电容值等来反推物体的三维形状。
总之，三维面形测量系统的基本原理是通过光学、激光、摄像等方式将物体的表面形状信息转换为数字信号，并通过处理和分析这些数字信号，最终得到物体的三维形状和几何尺寸。
变形测量的名词解释变形测量（Deformation Measurement）是一种用于测量物体形状、大小和变形程度的技术。
它是应用于世界各个领域的一项关键技术，包括工程、建筑、地质、环境科学等。
一、变形测量的原理和方法变形测量的原理基于物体在受力或环境变化下产生的形状变化。
通过测量变形前后物体的形状差异，可以得出物体变形的大小和方向。
不同的变形测量方法适用于不同尺度和用途的物体。
1. 光学法光学法是应用广泛的变形测量方法之一。
它利用光的传播特性，通过测量光线在物体表面的反射、折射或干涉，可以获得物体的形状信息。
常见的光学测量方法包括投影仪法、激光扫描法和立体视觉法。
投影仪法通过投射光线形成图案，然后通过摄像机或传感器捕捉图案在物体表面的形状，从而测量物体的变形情况。
激光扫描法则是通过激光与物体表面的相互作用，利用三角测量原理计算物体表面上各点的坐标，从而得出物体的形状。
立体视觉法则利用多个摄像机或图像传感器以不同角度捕捉物体的图像，并通过图像处理技术恢复物体的三维形状。
2. 电子测量法电子测量法主要利用电子元件或传感器测量物体的变形。
例如，应变计是一种常用的电子测量仪器，它通过测量物体在受力下的应变情况，进而计算出物体的变形。
此外，电阻应变计、应力传感器、位移传感器等也是常用的电子测量设备。
3. 高精度测量法对于要求更高精度的变形测量，还可以采用激光干涉法、激光干涉测量系统或全局导航定位系统等高精度测量技术。
这些技术通常需要更复杂的仪器设备和数据分析方法。
二、变形测量的应用领域变形测量在工程和科学研究中具有广泛的应用。
1. 建筑工程在建筑工程中，变形测量可以帮助检测和监测建筑物的变形情况，确保建筑物的结构和安全性。
例如，在高楼大厦的建设过程中，可以通过变形测量监测建筑物的形状变化，以及地基和地下管道的变形情况。
这些数据可以用于及时调整施工方案，避免潜在的安全风险。
2. 地理勘探在地质和地理勘探中，变形测量可以用于监测地壳运动、地表沉降和地下水位变化。

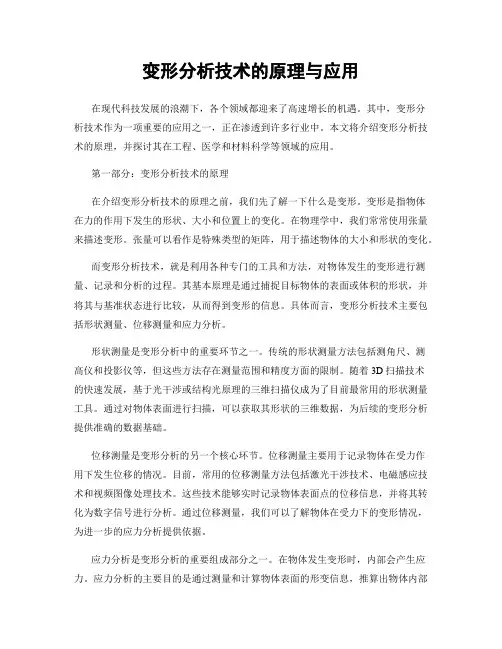

变形分析技术的原理与应用在现代科技发展的浪潮下，各个领域都迎来了高速增长的机遇。
其中，变形分析技术作为一项重要的应用之一，正在渗透到许多行业中。
本文将介绍变形分析技术的原理，并探讨其在工程、医学和材料科学等领域的应用。
第一部分：变形分析技术的原理在介绍变形分析技术的原理之前，我们先了解一下什么是变形。
变形是指物体在力的作用下发生的形状、大小和位置上的变化。
在物理学中，我们常常使用张量来描述变形。
张量可以看作是特殊类型的矩阵，用于描述物体的大小和形状的变化。
而变形分析技术，就是利用各种专门的工具和方法，对物体发生的变形进行测量、记录和分析的过程。
其基本原理是通过捕捉目标物体的表面或体积的形状，并将其与基准状态进行比较，从而得到变形的信息。
具体而言，变形分析技术主要包括形状测量、位移测量和应力分析。
形状测量是变形分析中的重要环节之一。
传统的形状测量方法包括测角尺、测高仪和投影仪等，但这些方法存在测量范围和精度方面的限制。
随着3D扫描技术的快速发展，基于光干涉或结构光原理的三维扫描仪成为了目前最常用的形状测量工具。
通过对物体表面进行扫描，可以获取其形状的三维数据，为后续的变形分析提供准确的数据基础。
位移测量是变形分析的另一个核心环节。
位移测量主要用于记录物体在受力作用下发生位移的情况。
目前，常用的位移测量方法包括激光干涉技术、电磁感应技术和视频图像处理技术。
这些技术能够实时记录物体表面点的位移信息，并将其转化为数字信号进行分析。
通过位移测量，我们可以了解物体在受力下的变形情况，为进一步的应力分析提供依据。
应力分析是变形分析的重要组成部分之一。
在物体发生变形时，内部会产生应力。
应力分析的主要目的是通过测量和计算物体表面的形变信息，推算出物体内部的应力分布情况。
应力分析方法有很多，包括光弹性法、数值模拟法和机械式方法等。
这些方法通过测量物体变形的形状信息，并应用材料力学理论，计算得出物体内部应力的大小和分布情况。

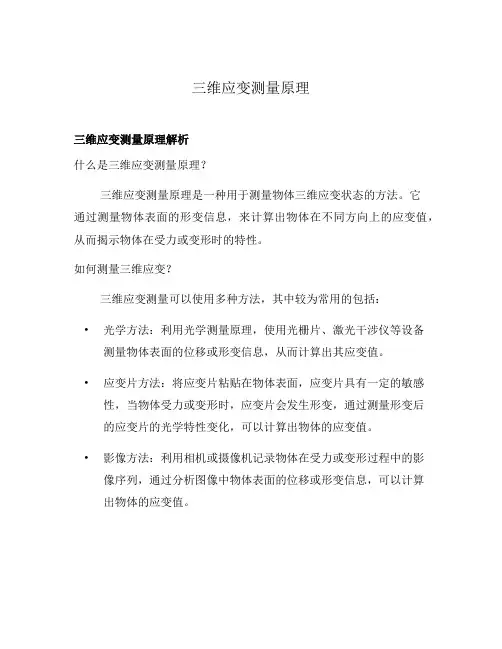

三维应变测量原理三维应变测量原理解析什么是三维应变测量原理？三维应变测量原理是一种用于测量物体三维应变状态的方法。
它通过测量物体表面的形变信息，来计算出物体在不同方向上的应变值，从而揭示物体在受力或变形时的特性。
如何测量三维应变？三维应变测量可以使用多种方法，其中较为常用的包括：•光学方法：利用光学测量原理，使用光栅片、激光干涉仪等设备测量物体表面的位移或形变信息，从而计算出其应变值。
•应变片方法：将应变片粘贴在物体表面，应变片具有一定的敏感性，当物体受力或变形时，应变片会发生形变，通过测量形变后的应变片的光学特性变化，可以计算出物体的应变值。
•影像方法：利用相机或摄像机记录物体在受力或变形过程中的影像序列，通过分析图像中物体表面的位移或形变信息，可以计算出物体的应变值。
应变测量的基本原理三维应变测量的基本原理是根据物体受力或变形时，其表面上的点的位移和形变信息发生变化的规律。
基于这一原理，我们可以通过测量物体表面上的位移或形变信息，来推断物体在空间中各个方向上的应变状态。
具体来说，三维应变测量原理涉及以下几个关键步骤：1.表面测量：通过使用光学或其他方法，测量物体表面上的位移或形变信息。
2.数据处理：对测量到的位移或形变数据进行处理，如滤波平滑、数据配准、去除噪声等。
3.应变计算：根据测量数据，使用适当的应变计算方法，计算物体在不同方向上的应变值。
4.结果分析：根据计算得到的应变值，分析物体在受力或变形时的特性，如应变分布、形变中心等。
三维应变测量的应用领域三维应变测量在工程、材料科学、力学等领域都有广泛的应用。
以下列举几个应用领域：•结构工程：用于评估建筑物、桥梁等结构物的抗力和变形特性，为结构设计和监测提供依据。
•材料研究：用于探索材料受力时的微观应变行为，研究材料的性能和可靠性。
•生物医学：用于分析人体骨骼、关节等部位在运动或负荷下的应变情况，为医学诊断和康复提供参考。
•汽车工业：用于评估车身结构在碰撞或行驶时的变形状况，优化车辆的安全性能。
变形测量方案引言：在工程领域中，变形测量是一项重要的技术，用于评估结构和材料的变形情况。
通过准确测量和分析变形数据，工程师可以了解结构运行中的性能和健康状况。
在本文中，我们将探讨一些常用的变形测量方案，介绍其原理和实际应用。
一、光学测量方案光学测量是一种非接触式测量方法，广泛应用于工程结构、材料和器件的变形测量中。
其中，激光干涉仪是一种常见的光学测量设备。
激光干涉仪利用激光束的干涉效应，通过比较参考光和测试光的相位差，实现对物体表面的变形测量。
该技术具有高精度和高灵敏度的优势，适用于微小尺度的变形测量。
除了激光干涉仪，光栅投影仪也是一种常用的光学测量设备。
光栅投影仪利用光栅图案的变形特性，通过对图案进行形变识别来测量物体的变形。
该技术具有操作简便、测量速度快的优势，广泛应用于工程领域的实时变形监测。
二、应变测量方案应变测量是一种通过测量物体内部的变形程度来评估其力学性能的方法。
其中，电阻应变片是一种常用的应变测量设备。
电阻应变片是一种根据导电材料的电阻变化来反映应变情况的设备。
它能够精确测量材料的应变，并把其转换为电阻改变的信号。
这种技术广泛应用于机械、土木等工程领域，用于评估结构和材料的变形性能。
此外，光纤传感器也是一种常用的应变测量方案。
光纤传感器利用光纤的光纤光栅、布里渊散射等原理，通过测量光的相位差和强度变化，实现对物体应变的测量。
光纤传感器具有高精度、耐腐蚀、耐高温等特点，在工程监测和结构健康评估中有着广泛的应用。
三、影像测量方案影像测量是一种基于图像处理和计算机视觉的变形测量方法。
利用高分辨率的相机和图像处理算法，可以实现对物体变形的快速、准确测量。
影像测量可以基于散斑、灰度变化等原理，实现对物体表面形貌和变形情况的测量。
在影像测量中，数字图像相关技术是一种常用的方法。
该技术通过计算图像间的相干性和相关性，实现对物体表面形貌的测量。
此外，结构光投影也是一种常见的影像测量技术。
结构光投影通过投射特定图案的光束，并通过相机拍摄反射光的变化来测量物体的表面形貌。
光学三维轮廓仪一、实验目的对各种精密器件及材料表面进行亚纳米级测量二、实验设备原理介绍它的工作原理主要基于光学干涉技术和非接触式测量图1工作台整体三、实验设备中用的传感器及传感器安装位置、类型三维光学轮廓仪的核心部分是光学传感器，它主要由相机、光源和适配器等组成。
主要原理为白光干涉的传感器应用。
图2标注后相机采集被测物体表面的光学信息，适配器将相机和光源组合到一起，以便在同一光路中捕获到被测物体的图像和三维坐标信息。
光源通常使用投影式光源，可以通过光斑和条纹等方式投射出特定的光学图案，用于测量被测物体表面的形态和轮廓。
其中白光干涉的传感器中，白光干涉功能强大，广泛应用于测量表面形貌和透明膜。
它特别适用于测量光滑和适度粗糙的表面。
它的优势在于任何放大倍数都能确保纳米级的纵向分辨率。
具体传感器如下：（1）CCD/CMOS摄像头：用于捕捉物体表面的图像。
（2）激光发射器：用于发射激光光束。
（3）激光接收器/相机：用于接收反射回来的激光光束或者激光散斑图案。
四、查找资料，写出设备上传感器的工作原理所用传感器的工作原理：（1）CCD/CMOS摄像头：将物体表面的图像转换成电信号。
（2）激光发射器：发射一束激光光束，通常是一条直线或者一组线条。
（3）激光接收器/相机：接收激光光束反射回来的信号，或者接收被激光光束照射后产生的散斑图案。
最后通过分析摄像头捕获到的图像或者激光接收器接收到的信号，可以计算出物体表面的三维形状和轮廓。
五、数据处理的方式在光学传感器采集到物体的图像和三维坐标信息后，需要对这些数据进行处理和分析。
数据处理主要包括：1.图像预处理。
由于光学传感器采集的图像存在噪声和失真等问题，需要采用滤波和去噪等技术对其进行预处理，以便后续处理和分析。
2.点云处理。
光学传感器采集到的三维坐标信息被称为点云，在点云中，每个点都有自己的坐标信息和颜色信息。
点云处理主要包括点云对齐、点云滤波、点云配准等操作，可以得到高质量、准确的物体表面三维坐标信息。
