新能源汽车高压连接器新能源汽车高压连接器是新能源汽车中的重要组成部件，主要用于电池管理系统和电动驱动系统之间的连接。
它具有承载高压电流、高温环境下工作的特点，能够保证电流的稳定传输并确保车辆的安全运行。
新能源汽车高压连接器在新能源汽车中起到了关键的作用。
首先，它是电池管理系统和电动驱动系统之间的桥梁，负责将高压电流从电池传输到电动驱动系统中，完成驱动车辆的功能。
在高压电流传输过程中，高压连接器能够稳定地将电流传输到目标位置，确保系统的正常运行。
其次，高压连接器还起到了安全保护的作用。
由于新能源汽车使用的是高压电流，如果连接器质量不好，很容易发生电流泄漏、电弧、短路等问题，导致车辆的故障甚至发生火灾等严重事故。
因此，高压连接器需要具备良好的绝缘性能和防水防尘性能，确保车辆的安全性。
新能源汽车高压连接器的设计需要考虑多种因素。
首先，它需要能够承受高压电流的传输，在材料选择上需要选择能够耐高温高压的材料，如硅胶、氟橡胶等。
其次，连接器的设计需要紧凑，方便安装和维修。
由于新能源汽车的体积相对较小，因此连接器需要尽可能地减小体积，在保证质量的前提下提高连接器的紧凑性。
另外，连接器还需要具备良好的防水防尘性能，以保证在恶劣的环境下依然能够正常工作。
此外，连接器还需要具备高可靠性，确保在长时间使用过程中不会出现故障。
新能源汽车高压连接器的未来发展方向是智能化和集成化。
随着智能汽车的发展，高压连接器也需要具备智能化的功能，如与车辆控制系统的信息交互、自动检测故障等。
另外，随着新能源汽车的普及，高压连接器需要更加符合工业化的生产要求，实现高标准、高质量的生产。
为此，高压连接器的生产过程需要进行全面的自动化和集成化，提高生产效率和质量。
总之，新能源汽车高压连接器在新能源汽车中起到了关键的作用，它不仅承载着高压电流的传输，还具备安全保护的功能。
连接器的设计需要考虑材料的选择、紧凑性、防水防尘性能等因素，并且在未来的发展中需要实现智能化和集成化。

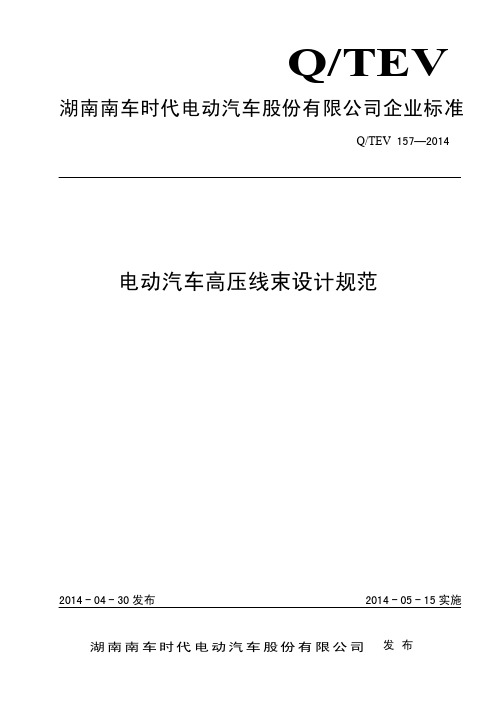

Q/TEV 湖南南车时代电动汽车股份有限公司企业标准Q/TEV 157—2014 电动汽车高压线束设计规范2014-04-30发布2014-05-15实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 应满足的功能要求及应达到的性能要求 (2)5 设计输入、输出要求 (4)6 装配要求 (6)7 关键件选用规范要求 (7)8 设计计算 (7)9 安装、试验要求 (9)10 安全使用要求 (10)前言本规范由湖南南车时代电动汽车股份有限公司技术管理部提出并归口。
本规范由湖南南车时代电动汽车股份有限公司技术中心电气技术部负责起草。
本规范主要起草人：谭志红、张群政、汪帆、吕永宾、张沛伟电动汽车高压线束技术规范1 范围本规范规定了电动汽车高压线束设计过程中涉及到的符号、代号、术语及其定义，设计准则，布置要求，结构设计要求，材料选用要求，性能设计要求，设计计算方法，安全使用要求等。
本规范适用于湖南南车时代电动汽车股份有限公司生产的各类新能源客车。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.17 电工电子产品基本环境试验规程-盐雾试验GB 4208 外壳防护等级（IP代码）GB/T 12528-2008 交流额定电压3kV及以下轨道交通车用电缆GB 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 14691 技术制图字体GB/T 18384.2 电动汽车安全要求第2部分功能安全和故障防护GB/T 18384.3 电动汽车安全要求第3部分人员触电防护GB/T 18487.1 电动车辆传导充电系统一般要求GB/T 18487.2 电动车辆传导充电系统电动车辆与交流直流电源的连接要求GB/T 18488.1 电动汽车车用电机及其控制器技术条件GB/T 19596 电动汽车术语QC/T 413 汽车电气设备基本技术条件Q/TEV 100 整车产品图样及技术文件编号规则Q/TEV 31306 电动汽车线束号编号规则Q/TEV 31307 电动汽车动力系统线号编号规则SAE J1654 高压电缆 High Voltage Primary CableSAE J1673 电动汽车高压电缆总成设计 High Voltage Automotive Wiring Assembly Design SAE J1742 道路车辆车载电线束高压连接-试验方法和一般性能要求 Connections for High Voltage On-Board Vehicle Electrical Wiring Harnesses-Test Methods and General Performance Requirements3 术语和定义3.1 工作电压在任何正常工作状态下，电气系统可能产生的交流电压（均方根值rms）或直流电压的最高值（不考虑瞬时电压）。
新能源高压连接器新能源高压连接器（New Energy High Voltage Connector）随着新能源汽车的快速发展，新能源高压连接器作为新能源汽车的重要部件也越来越受到关注。
新能源高压连接器是指在新能源汽车中传输高压电能的关键设备，其主要作用是连接电动汽车的高压电池和电机系统，实现高压电能的传输和控制。
新能源汽车的高压连接器主要用于电池组与电动机之间的电力传输，其功能主要包括电能传输、信号传输和控制信号传输。
根据不同的连接方式和接口，新能源高压连接器可以分为插拔连接器和导轨连接器两种类型。
插拔连接器是一种常见的高压连接器，其主要特点是连接简单、灵活、插拔方便。
这种连接器通常使用金属接点或针脚来实现高压电能的传输，具有较高的可靠性和耐用性。
插拔连接器广泛应用于电动汽车的电池组和电机系统之间的连接，实现高压电能的传输和控制。
导轨连接器是一种新型的高压连接器，其主要特点是连接可靠、稳定、安全。
这种连接器通常使用金属导轨和导电接头来实现高压电能的传输，具有更高的安全性和可靠性。
导轨连接器广泛应用于电动汽车的电池组和电机系统之间的连接，实现高压电能的传输和控制。
新能源高压连接器的设计和制造需要考虑多方面的因素。
首先，连接器需要具有较高的电流承载能力和耐受能力，以满足电池组和电机系统之间高压电能的传输需求。
其次，连接器需要具有较好的防水、防尘和抗震性能，以适应不同的环境条件和工作场景。
同时，连接器还需要具有较高的耐热性和耐腐蚀性，以确保在高温、高湿度和腐蚀环境下的可靠工作。
为了确保新能源高压连接器的质量和安全性，相关标准和规范也越来越完善。
目前，国内外已有多项标准和规范对新能源高压连接器的设计、制造和测试进行了详细规定。
这些标准和规范主要包括连接器的电气性能、机械性能、环境适应性、防火性能等方面的要求。
新能源高压连接器的发展离不开材料科学和制造技术的进步。
随着材料科学和制造技术的不断发展，新能源高压连接器的材料和工艺也在不断优化和改进。
电动汽车高压线设计标准一、引言随着全球对环保和能源转型的重视，电动汽车在全球范围内逐渐普及。
作为电动汽车的关键部分，高压线束的设计和性能直接影响到车辆的安全性和性能。
本文将详细介绍电动汽车高压线束的设计标准。
二、高压线束概述电动汽车的高压线束是电动汽车动力系统中不可或缺的一部分，主要用于传输电能。
由于电动汽车的电源系统需要高电压和大电流，因此高压线束需要具备较高的绝缘性能、耐高温性能和抗电磁干扰性能。
三、设计标准1.绝缘性能：高压线束的绝缘层必须能够承受高电压的冲击，同时也要能够抵抗各种环境因素（如紫外线、湿度、高温等）的侵蚀。
绝缘层的厚度和材料应根据工作电压、工作电流、环境条件等因素进行选择。
2.耐高温性能：由于电动汽车的电池组和电机等部件会产生大量的热量，因此高压线束需要能够在高温环境下工作。
线束的材料和结构设计应能够抵抗高温的侵蚀，同时也要能够保持良好的电性能。
3.抗电磁干扰性能：电动汽车的电机和高电压系统会产生较强的电磁干扰，因此高压线束需要能够抵抗这些干扰。
线束的材料和结构设计应能够降低电磁干扰的影响，同时也要能够保持良好的电性能。
4.机械强度：高压线束需要能够承受车辆行驶过程中的振动和冲击，因此应选择具有较高机械强度的材料和结构。
5.安全性：高压线束的设计应能够确保车辆的安全性。
例如，线束应能够防止电击、过热等危险情况的发生。
四、测试标准1.绝缘测试：在生产过程中和成品之后，应对高压线束进行绝缘测试，以确保其能够承受高电压的冲击和各种环境因素的侵蚀。
2.耐高温测试：在模拟高温环境下对高压线束进行测试，以验证其在高温环境下的性能。
3.抗电磁干扰测试：通过电磁干扰发生器对高压线束进行测试，以验证其抗电磁干扰的能力。
4.机械强度测试：通过模拟车辆行驶过程中的振动和冲击对高压线束进行测试，以验证其机械强度的可靠性。
5.安全性测试：通过模拟实际使用情况，对高压线束进行安全性测试，以确保其不会对车辆和人员造成危害。
Q/TEV湖南南车时代电动汽车股份有限公司企业标准Q/TEV 157—2014 电动汽车高压线束设计规范2014-04-30发布2014-05-15实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 应满足的功能要求及应达到的性能要求 (2)5 设计输入、输出要求 (4)6 装配要求 (6)7 关键件选用规范要求 (7)8 设计计算 (7)9 安装、试验要求 (9)10 安全使用要求 (10)前言本规范由湖南南车时代电动汽车股份有限公司技术管理部提出并归口。
本规范由湖南南车时代电动汽车股份有限公司技术中心电气技术部负责起草。
本规范主要起草人：谭志红、张群政、汪帆、吕永宾、张沛伟电动汽车高压线束技术规范1 范围本规范规定了电动汽车高压线束设计过程中涉及到的符号、代号、术语及其定义，设计准则，布置要求，结构设计要求，材料选用要求，性能设计要求，设计计算方法，安全使用要求等。
本规范适用于湖南南车时代电动汽车股份有限公司生产的各类新能源客车。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.17 电工电子产品基本环境试验规程-盐雾试验GB 4208 外壳防护等级（IP代码）GB/T 12528-2008 交流额定电压3kV及以下轨道交通车用电缆GB 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 14691 技术制图字体GB/T 18384.2 电动汽车安全要求第2部分功能安全和故障防护GB/T 18384.3 电动汽车安全要求第3部分人员触电防护GB/T 18487.1 电动车辆传导充电系统一般要求GB/T 18487.2 电动车辆传导充电系统电动车辆与交流直流电源的连接要求GB/T 18488.1 电动汽车车用电机及其控制器技术条件GB/T 19596 电动汽车术语QC/T 413 汽车电气设备基本技术条件Q/TEV 100 整车产品图样及技术文件编号规则Q/TEV 31306 电动汽车线束号编号规则Q/TEV 31307 电动汽车动力系统线号编号规则SAE J1654 高压电缆 High Voltage Primary CableSAE J1673 电动汽车高压电缆总成设计 High Voltage Automotive Wiring Assembly DesignSAE J1742 道路车辆车载电线束高压连接-试验方法和一般性能要求 Connections for High Voltage On-Board Vehicle Electrical Wiring Harnesses-Test Methods and General Performance Requirements3 术语和定义3.1 工作电压在任何正常工作状态下，电气系统可能产生的交流电压（均方根值rms）或直流电压的最高值（不考虑瞬时电压）。
无论是纯电动、混合、燃料电池汽车，都需有一套完整的高压连接系统，这个系统中，往往都应用大量的高压连接器，这一点与传统汽车有着明显的区别。
高压系统工作时放电电流有可能达到数几十安，甚至高达数百安。
但是在新能源电动汽车发展初期，高压连接器并没有得到整车企业的足够重视，认为高压连接与传统低压线连接类似，重心在“三电”（电驱、电池、电控）上面，但随着时间的推移，大家发现高压连接系统比较容易发生问题，且一旦发生问题，后果都比较严重，轻则过热，严重时容易发生高温或燃烧事件。
本研究围绕高压连接器的发展历程展开，分析中国电动汽车用高压连接器的标准体系、测试方法，针对产品使用过程中的性能指标，搭建高压连接器测试系统，开展高压连接器的物理连接、电气性能等方面的测试，为产品的不断改进提供了支撑。
1、高压连接器的发展历程电动汽车高压连接器的发展与电动汽车的发展是同步进行的，从连接器角度来说，国内电动汽车连接器发展经历以下几代。
1）第1代高压连接器（图1），2008年左右开始，主要是由当时工业连接器改款而来。
这代产品的特点，以金属连壳体为主，无高压互锁功能，防误插入（防呆）效果较差。
比较有代表性产品有安费诺HV系列的金属连接器，后来市场上很多款连接器是基于这种类型产品延伸扩展出来的。
2）第2代高压连接器（图2），在第1代的基础上增加了高压互锁功能，连接器的外壳也逐渐由金属变为塑料。
3）第3代高压连接器（图3），塑料+屏蔽功能+高压互锁的高压连接器。
有代表性的是行业中800系列产品（这类产品是通过操作顺序来实现部分二级解锁功能，不是直接机械式结构），如TE／安费诺／智绿及国内新一代产品。
4）第4代高压连接器（图4），塑料+屏蔽功能+高压互锁+二级解锁的高压连接器。
有代表性的是行业中280系列产品，如TE／智绿及国内新一代产品，这类产品是通过机械结构来实现二级解锁功能，更为安全。
5）未来一代高压连接器（图5）会在第4代产品上考虑冷却方式，如配合大功率充电带液冷、风冷的方式，来有效提高传输能量密度，降低质量，提高产品综合性能。

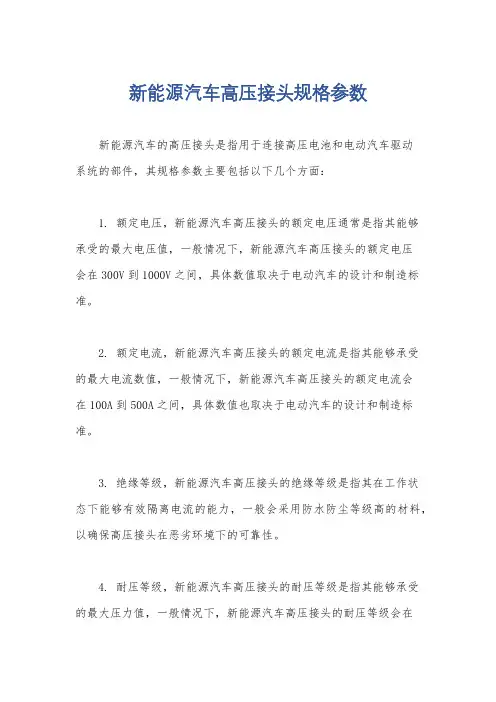

新能源汽车高压接头规格参数
新能源汽车的高压接头是指用于连接高压电池和电动汽车驱动
系统的部件，其规格参数主要包括以下几个方面：
1. 额定电压，新能源汽车高压接头的额定电压通常是指其能够
承受的最大电压值，一般情况下，新能源汽车高压接头的额定电压
会在300V到1000V之间，具体数值取决于电动汽车的设计和制造标准。
2. 额定电流，新能源汽车高压接头的额定电流是指其能够承受
的最大电流数值，一般情况下，新能源汽车高压接头的额定电流会
在100A到500A之间，具体数值也取决于电动汽车的设计和制造标准。
3. 绝缘等级，新能源汽车高压接头的绝缘等级是指其在工作状
态下能够有效隔离电流的能力，一般会采用防水防尘等级高的材料，以确保高压接头在恶劣环境下的可靠性。
4. 耐压等级，新能源汽车高压接头的耐压等级是指其能够承受
的最大压力值，一般情况下，新能源汽车高压接头的耐压等级会在
10MPa到70MPa之间，具体数值也取决于电动汽车的设计和制造标准。
5. 耐温范围，新能源汽车高压接头的耐温范围是指其能够在工作温度范围内正常工作的能力，一般情况下，新能源汽车高压接头的耐温范围会在-40摄氏度到85摄氏度之间。
总的来说，新能源汽车高压接头的规格参数是根据其在电动汽车系统中的具体应用需求而设计的，需要充分考虑安全性、可靠性和环境适应性等因素。
这些规格参数的合理设计和选择对于新能源汽车的安全性和性能具有重要意义。

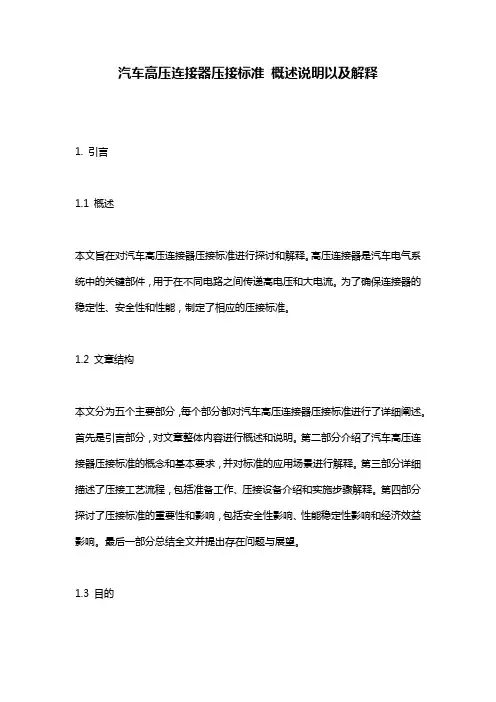

汽车高压连接器压接标准概述说明以及解释1. 引言1.1 概述本文旨在对汽车高压连接器压接标准进行探讨和解释。
高压连接器是汽车电气系统中的关键部件，用于在不同电路之间传递高电压和大电流。
为了确保连接器的稳定性、安全性和性能，制定了相应的压接标准。
1.2 文章结构本文分为五个主要部分，每个部分都对汽车高压连接器压接标准进行了详细阐述。
首先是引言部分，对文章整体内容进行概述和说明。
第二部分介绍了汽车高压连接器压接标准的概念和基本要求，并对标准的应用场景进行解释。
第三部分详细描述了压接工艺流程，包括准备工作、压接设备介绍和实施步骤解释。
第四部分探讨了压接标准的重要性和影响，包括安全性影响、性能稳定性影响和经济效益影响。
最后一部分总结全文并提出存在问题与展望。
1.3 目的本文旨在提供关于汽车高压连接器压接标准的全面解读，以帮助读者深入了解标准的概念和要求。
通过对压接工艺流程的详细阐述，读者能够掌握正确的操作步骤和使用相应设备的技巧。
此外，探讨压接标准的重要性和影响将使读者意识到合规标准对汽车电气系统的稳定性、安全性和经济效益的关键作用。
最后，文章总结并指出存在问题，并展望未来在汽车高压连接器压接标准方面的改进和发展。
2. 汽车高压连接器压接标准：2.1 压接标准概述：汽车高压连接器是指在汽车的电气系统中，用于传输高电流和高压信号的连接器。
为了确保连接器能够有效地传输信号和电力，并且具有稳定的性能和安全性，需要制定相应的压接标准。
汽车高压连接器的压接标准主要规定了连接器的物理尺寸、材料、结构设计、工艺流程等方面的要求。
2.2 标准要求解释：在制定汽车高压连接器压接标准时，需要考虑以下方面的要求解释：（1）物理尺寸：标准需要规定连接器的外观形状、大小和重量等物理特征。
这些参数与连接器与其他部件之间的兼容性密切相关，对于实际应用具有重要意义。
（2）材料选型：标准需要确定适用于汽车高压环境条件下的材料选型。
引入合适材料可以提高强度、耐腐蚀性和耐候性，从而增强连接器在恶劣条件下的可靠性。

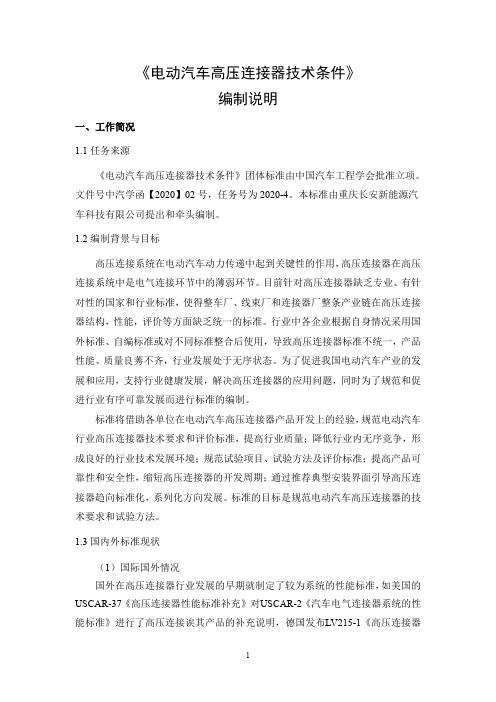

1. 范围：本规范规定了电动汽车系列高压连接器（以下简称连接器）的技术要求、质量保证规定、试验方法。
