套管系列地源热泵冷热水机组技术参数(精)

  • 格式：doc
  • 大小：258.00 KB
  • 文档页数：5

套管系列地源热泵冷热水机组技术参数 型号 项目 SDR—

100S/X 160S/X 190S/X 220S/X 160S/W 190S/W 220S/W 额定制冷量 kW 10.2 16.2 19.1 21.6 16.5 18.6

额定制热量 kW 11.3 17.8 21.0 23.4 18.5 20.5

额定功率 制冷 kW 1.8 2.7 3.2 4.2 3.3 3.9 制热 kW 2.5 3.8 4.4 5.4 4.3 4.8

额定电流 制冷 A 8.3 13.0 15.3 18.1 5.8 6.5 制热 A 12.1 18.0 21.0 25.7 7.6 8.2 电源 220V/50Hz 380V/3N～/50Hz 运行控制 微电脑控制 安全保护装置 系统高低压、水流不足、防冻保护、电压过低过高保护、电流过载保护

压缩机 形式 全封闭旋转式 全封闭涡旋式 数量 1 2 2 2 1 1 品牌 三菱、日立、谷轮、三洋、大金

制冷剂 种类 R22、(可选R134a、R407C) 充注量 kg 2.5 2.0×2 2.3×2 3.0×2 3.2 3.5

节流装置 方式 膨胀阀/毛细管 品牌 丹佛斯、艾柯、斯波兰

蒸发器 类型 高效内螺纹套管式 水流量 m3/h 1.8 2.8 3.3 3.8 2.8 3.3 水侧阻力 kPa 20 23 25 28 23 24 接管管径 mm DN25 DN32 DN32 DN32 DN32 DN32

冷凝器 类型 高效内螺纹套管式 水流量 m3/h 0.8-1.75 1.5-2.8 1.7-3.3 2.0-3.8 1.5-2.8 1.7-3.3 水侧阻力 kPa 20 23 25 28 23 24 接管管径 mm DN25 DN32 DN32 DN32 DN32 DN32

外形尺寸 长 mm 730 883 883 883 831 831 宽 mm 480 730 730 730 730 730 高 mm 420 727 727 727 722 722 运行噪音 dB(A) 46 48 50 52 52 54

机组重量 kg 110 146 168 193 142 146 注 1：额定制冷工况： 使用侧 进/出水温度12℃/7℃； 冷源侧 进/出水温度18℃/ 29℃。 额定制热工况： 使用侧 进/出水温度40℃/45℃；热源侧 进水温度15℃。 2：上表是以R22作制冷剂的参数。 3：以上机型均可作成热回收机型。 4: 机组外形尺寸不包括进出水管。 型号 项目 SDR—

220S/W 300S/W 360S/W 440S/W 600S/W 750S/W 额定制冷量 kW 21.6 29.7 35.6 44.5 60.0 74.5 额定制热量 kW 23.4 32.6 37.0 49.0 65.0 78.4

额定功率 制冷 kW 4.2 5.5 6.8 8.2 11.5 14.2 制热 kW 5.4 6.9 8.2 10.2 14.2 16.3

额定电流 制冷 A 7.1 9.7 14.1 14.5 20.5 25.3 制热 A 9.2 12.0 16.9 18.0 25.0 28.8 电源 380V/3N～/50Hz 运行控制 微电脑控制

安全保护装置 系统高低压、水流不足、防冻保护、电源缺相逆相保护、电压过低过高保护、电流过载保护

压缩机 形式 全封闭涡旋式 数量 1 2 2 2 3 2 品牌 谷轮、三洋、大金

制冷剂 种类 R22、(可选R134a、R407C) 充注量 kg 4.2 3.0×2 4.0×2 4.5×2 5.0×3 9.0×2

节流装置 方式 膨胀阀/毛细管 品牌 丹佛斯、艾柯、斯波兰

蒸发器 类型 高效内螺纹套管式 水流量 m3/h 4.0 5.1 6.1 7.7 10.3 12.3 水侧阻力 kPa 28 26 26 28 30 32 接管管径 mm DN32 DN40 DN40 DN40 DN50 DN65

冷凝器 类型 高效内螺纹套管式 水流量 m3/h 2.0-4.0 2.8-5.1 3.3-6.1 4.1-7.7 5.5-10.3 6.6-12.3 水侧阻力 kPa 28 26 26 28 30 32 接管管径 mm DN32 DN40 DN40 DN40 DN50 DN65

外形尺寸 长 mm 831 1105 1105 1105 1100 1100 宽 mm 730 786 786 786 1100 1100 高 mm 722 902 902 902 1200 1200 运行噪音 dB(A) 56 56 56 56 58 58

机组重量 kg 193 260 260 290 720 740 注1：额定制冷工况： 使用侧 进/出水温度12℃/7℃； 冷源侧 进/出水温度18℃/ 29℃。 额定制热工况： 使用侧 进/出水温度40℃/45℃；热源侧 进水温度15℃。 2：上表是以R22作制冷剂的参数。 3：以上机型均可作成热回收机型。 4: 机组外形尺寸不包括进出水管。 型号 项目 SDR—

900S/W 1300S/W 1500S/W 1800S/W 2700S/W 额定制冷量 kW 89.1 128.2 150.0 178.2 267.3 额定制热量 kW 100.0 140.0 180.0 188 285.0

额定功率 制冷 kW 16.5 25.2 28.8 34.6 50.6 制热 kW 20.8 36.0 41.8 45.0 62.8

额定电流 制冷 A 29.2 45.3 51.6 61.1 90.2 制热 A 36.8 56.5 74.5 81.1 110.6 电源 380V/3N～/50Hz 运行控制 微电脑控制

安全保护装置 系统高低压、水流不足、防冻保护、电源缺相逆相保护、电压过低过高保护、电流过载保护

压缩机 形式 全封闭涡旋式 数量 6 3 4 4 6 品牌 .谷轮、三洋、大金

制冷剂 种类 R22、(可选R134a、R407C) 充注量 kg 3.5×6 9.0×3 9.0×4 . 11×4 . 9×6

节流装置 方式 膨胀阀 品牌 丹佛斯、艾柯、斯波兰

蒸发器 类型 高效内螺纹套管式 水流量 m3/h 15.3 22.5 25.8 30.4 46.6 水侧阻力 kPa 35 35 42 38 43 接管管径 mm DN65 DN80 DN80 DN100 DN125

冷凝器 类型 高效内螺纹套管式 水流量 m3/h 8.3-15.5 11-22 14-25.8 16-34.2 22-46.6 水侧阻力 kPa 35 35 42 38 43 接管管径 mm DN65 DN80 DN80 DN100 DN125

外形尺寸 长 mm 1523 2559 2360 2430 3440 宽 mm 1173 786 780 1970 1970 高 mm 1213 1409 1620 1320 1320 运行噪音 dB(A) 60 60 62 65 65

机组重量 kg 780 830 900 1520 2234 注1：额定制冷工况： 使用侧 进/出水温度12℃/7℃； 冷源侧 进/出水温度18℃/ 29℃。 额定制热工况： 使用侧 进/出水温度40℃/45℃；热源侧 进水温度15℃。 2：上表是以R22作制冷剂的参数。 3：以上机型均可作成热回收机型。 4: 机组外形尺寸不包括进出水管。 型号 项目 SDR—

3600S/W 4500S/W 5400S/W 6300S/W 7200S/W 额定制冷量 kW 356.0 445.5 535.2 624.1 713.5 额定制热量 kW 376.2 476.4 571.1 667.2 765.0

额定功率 制冷 kW 70.1 84.3 101.2 118.0 134.6 制热 kW 89.7 104.0 125.6 146.5 167.4

额定电流 制冷 A 123.8 150.2 181.1 210.2 241.3 制热 A 160.2 185.4 221.0 258.6 296.4 电源 380V/3N～/50Hz 运行控制 微电脑控制

安全保护装置 系统高低压、水流不足、防冻保护、电源缺相逆相保护、电压过低过高保护、电流过载保护

压缩机 形式 全封闭涡旋式 品牌 谷轮、三洋、大金

制冷剂 种类 R22、(可选R134a、R407C) 充注量 kg 71 84 99 116 129

节流装置 方式 膨胀阀 品牌 丹佛斯、艾柯、斯波兰

蒸发器 类型 高效内螺纹套管式 水流量 m3/h 60.8 76.6 92.3 107.6 124.6 水侧阻力 kPa 48 45 50 48 48 接管管径 mm DN125 DN150 DN150 DN180 DN180

冷凝器 类型 高效内螺纹套管式 水流量 m3/h 33-66.8 41.5-78 51-93 58-109 65-128 水侧阻力 kPa 48 45 50 48 48 接管管径 mm DN125 DN150 DN150 DN180 DN180

外形尺寸 长 mm 4460 6470 5760 6630 6940 宽 mm 1970 1970 2120 2120 2120 高 mm 1320 1320 1580 1580 1580 运行噪音 dB(A) 67 68 69 69 69

机组重量 kg 2987 3970 4650 5310 5640 注1：额定制冷工况： 使用侧 进/出水温度12℃/7℃； 冷源侧 进/出水温度18℃/ 29℃。 额定制热工况： 使用侧 进/出水温度40℃/45℃；热源侧 进水温度15℃。 2：上表是以R22作制冷剂的参数。 3：以上机型均可作成热回收机型。 4: 机组外形尺寸不包括进出水管。

合集下载

地埋管地源热泵系统

地埋管地源热泵系统

环保与舒适性
室内采用水系统，舒适性最好；氟利昂不进房间，不存在氟利昂泄漏引起的窒息等问题；室外机采用水冷，没有冷热风扰民等问题；
室内采用氟系统，舒适性一般；氟利昂进房间，存在氟利昂泄漏引起的窒息等问题；室外机采用风冷，存在冷热风扰民等问题；
安装位置
主机体积小，不用考虑排气顺畅等问题，主机安装有利于环境美观设计，但需考虑埋管的空间
同方技术
系统设计
地埋管地源热泵系统设计
阅读勘察报告，了解地质情况:岩土层结构、岩土体的热物性、岩土体初始温度、冻土层厚度、地下水的情况等
了解和估算建筑物的最大冷负荷、最大热负荷、生活热水需求量、运行时间等
根据以往的经验数据对能否采用地埋管地源热泵进行可行性分析
方案设计阶段需要了解的内容
系统设计
系统散(吸)热量计算：
循环泵
盘管
环路集管
地 表 水 体
机组
用户
机组
用户
板换
系统介绍
开式地表水地源热泵系统
水处理
换热器
用户
回水口
地表水体
取水口
热泵
热泵
地埋管地源热泵系统
地埋管地源热泵系统
垂直地埋管地源热泵系统
水平地埋管地源热泵系统
系统拓展性
可以和地板采暖系统、生活热水做成一个系统，实现初投资和运行费用的最有利化
可以和地板采暖系统、生活热水做成一个系统
系统配电
由于系统EER比较高，故建筑配电小
和地源热泵配电相当,但需要额外增加天然气
环保与舒适性
室内采用水系统，舒适性好；室外机采用水冷，没有冷热风扰民等问题；
室内采用水系统，舒适性好；主机采用水冷，存在冷却塔飘水和噪音扰民,还需要另设排烟气管道等问题

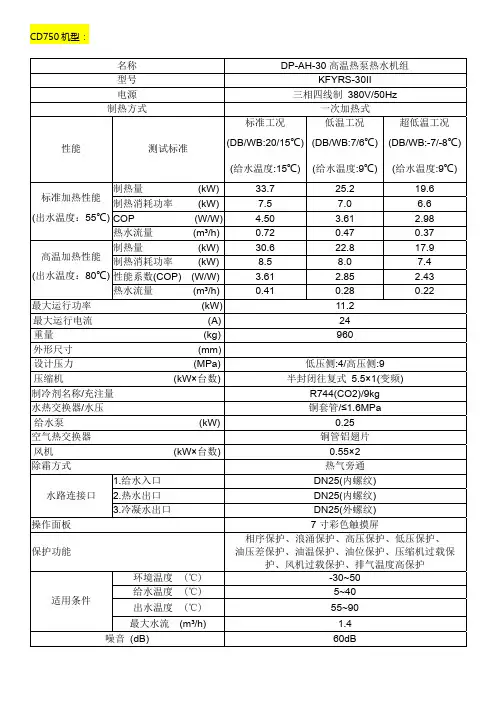

热泵技术参数
