基于单片机的智能仪器综合设计实验

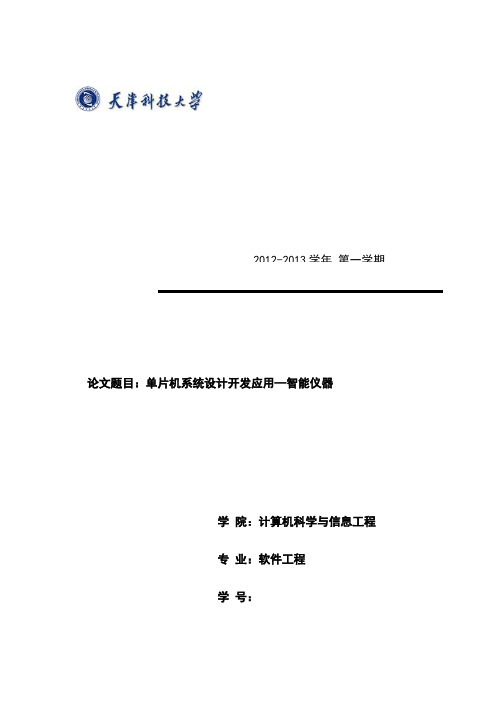

2012-2013学年第一学期论文题目：单片机系统设计开发应用—智能仪器学院：计算机科学与信息工程专业：软件工程学号：姓名：高红斌日期：2013年12月1日单片机系统设计开发应用—智能仪器一、设计要求及目的本实验通过一个单通道通用型智能仪器的软硬件系统设计，将这学期学过的单片机原理加以综合运用，以此掌握单片机应用系统的设计要领，本次试验设计的总体目标是一路电压信号输入和两路报警开关量输出控制功能，其中信号电压范围0—5VDC，AD采样分辨率8bit，数码管显示信息为：以为参数字符和三位十进制采样值，控制参数有两个，即下限报警值L和上线报警值H，当采样值大于H时，高位报警继电器接通（用LED 状态灯D1亮表示）；当采样值小于L时，下位报警继电器接通（用D2表示）；当采样值介于L和H之间时，两路报警器功能均被解除（D1和D2均熄灭表示）二、实验环境微型计算机一台，proteus软件,keilC编译器。

三、元器件列表，图表 1四、实验原理本实验选用了一只六联共阴极数码管显示器，按照动态显示原理接线，其中段码通过锁存器74LS245驱动后接于P0口，位码则有反相器74LS04驱动后接于。

A/D转换器采用逐次逼近方式的芯片ADC0809，其并行数据输出端直接连接于P2口，4个控制端CLOCK,START,EOC,和OE分别接于，采用查询法等待转换结束，转换时钟利用定时器中断产生。

四个面板按键通过8位串行输入并行输出移位寄存器74LS164与单片机接口，其移位时终端与单片机的TXD引脚相连，串行数据端（1和2脚）与单片机的RXD引脚相连，串口输出功能采用汇编语言与C51语言混合编程实现。

软件系统采用一个有多个功能模块构成的程序，模块之间相互依赖，他们之间的关系如图，程序有主要的两个功能模块组成——控制模块和菜单模块。

这两个模块能够同时运行。

这里，“同时”的意思是指用户进行菜单操作的时候，程序还能采集数据并进行控制。

基于单片机智能RLC测试仪的设计毕业设计摘要本文主要论述了基于凌阳SPCE061A单片机的智能RLC测试仪的设计，利用单片机对R、L、C等参数进行测量，可以充分利用单片机的运算和控制功能，方便地实现测量，使测量精度得到提高。

同时用软件程序代替一些硬件测量电路，可在硬件结构不变的情况下，修改软件以增加新的功能。

能够很好的完成对RLC参数的测量，以满足现代测控系统的需要。

关键词：单片机；SPCE061A；RLC测试仪ABSTRACTIt is mainly discussed in this paper that the design of intellectual RLC parameter measurer based on Lingyang SPCE061A MCU. MCU use of R, L, C, and other parameters measured, can take full advantage of MCU processing and control functions, to facilitate the realization of measurements for improved measurement accuracy. Simultaneously uses the software procedure to replace some hardware metering circuits, may in the hardware architecture invariable situation, revi se software to increase the new very good completing to the RLC parameter survey, satisfy the modern observation and control system the need.Keywords: MCU；SPCE061A；RLC testing device目录摘要 (I)ABSTRACT (II)目录 (III)前言 (V)1 系统测试原理与总体方案设计 (1)RLC测试原理 (1)相位+有效值测量 (1)相位+有效值测量方案的软仿真 (2)RLC参数测量方法 (3)总体设计方案 (4)系统原理框图 (4)整个系统工作流程 (4)系统设计中的难点和关键技术 (5)2 RLC测试仪硬件部分实现 (6)-5V电源的设计 (6)标准正弦信号发生模块 (6)标准正弦信号的原理 (6)AD9850芯片简介 (8)AD9850硬件电路图及单片机程序 (9)3 I-V变换模块 (11)I-V变换方案设计 (11)I-V变换的硬件电路 (11)4 同时采样模块 (12)同时采样模块方案设计 (12)A/D芯片的选择 (12)ADS7861芯片介绍 (13)ADS7861转换时序的逻辑控制 (13)5 单片机系统设计 (16)SPCE061A单片机概述 (16)单片机的电源设计 (16)SPCE061A最小系统 (17)6 RLC测试仪应用软件设计 (18)数据采集模块程序流程图 (18)中断程序流程图 (19)主程序流程图 (19)结论 (21)参考文献 (22)致谢 (23)附录 (24)前言随着微电子技术、计算机技术、软件技术的高度发展及其在电子测量技术与仪器上的应用，新的测试理论、新的测试方法、新的测试领域以及新的仪器结构不断出现，在许多方面已经冲破了传统仪器的概念，电子测量仪器的功能和作用发生了质的变化。

桂林理工大学信息学院实习报告实习名称：电子系统设计创新与实践设计题目：基于单片机的智能台灯设计专业班级：姓名：学号：组员：指导老师：实习时间：目录1概述 (3)1.1 题目名 (3)1.2 功能和技术指标要求 (3)1.3 国内外相关情况概述 (3)1.4 调光技术的选择 (4)2. 技术方案 (5)2.1 光照强度检测传感器的基本原理介绍 (5)2.2 总体技术方案 (5)3 硬件设计 (6)3.1 总体电路原理图 (6)3.2 各模块分别介绍 (7)3.2.1 MSP430G2553单片机模块 (7)3.2.2 BISS0001 人体红外感应模块热释电传感器 (8)3.2.3光敏电阻控制模块 (11)3.2.4 光敏电阻的应用 (12)3.3 灯光控制模块 (12)3.4 PWM调光说明 (13)3.5 硬件调试 (13)3.5.1 调试方法 (13)3.5.2 调试步骤 (14)4. 软件设计 (15)4.1 软件功能说明 (15)4.2 软件总流程 (15)4.3 软件测试 (15)5. 性能测试 (16)5.1 测试方法 (16)5.2 给出相应记录 (16)5.3 对实验数据进行分析以及提出相应的改进办法 (17)6.总结 (17)附录（程序清单）：................................................. 错误！未定义书签。

参考文献： (18)1概述1.1 题目名基于单片机的智能台灯设计1.2 功能和技术指标要求本项目针对台灯的节电和使用的方便性进行创新设计与研究，以单片机为核心，综合运用热释电红外、光检测等技术，设计制作出智能型多功能LED台灯。

该台灯具有自动开、关，自动调光等功能，实现了LED的亮度随周围光照强度的变化而变化。

本设计一智能台灯控制器，实现照明控制系统的人性化，即当亮度足够时灯光关闭，在亮度不足时，有人走近自动点亮，并根据周围环境的亮度自动调节灯泡的功率的节能环保的智能型LED台灯的设计理念。

北京邮电大学基于DS18B20和PT100的温度计的研究与设计实验报告姓名：班级：学号：学院：信息与通信工程学院指导老师：葛顺明摘要本设计为一个基于PIC32MX795F512L单片机的温度计，利用键盘按键来选择温度传感器的线路。

能够实时将数据传至液晶屏和电脑显示。

根据单片机的工作原理，通过硬件电路制作和软件编译，设计出一个能够双路实时显示的温度计。

该系统主要由液晶显示模块、键盘模块、温度传感器模块以及串口模块组成。

设计利用MPLAB软件对温度计源程序进行编译和调试。

可以进行数字和模拟两种方式得到相应的温度值并进行两种方式的优缺点比较。

关键词：PIC32MX795F512L单片机，模块，模拟，数字。

SUMMARYThe design for a thermometer based on PIC32MX795F512L microcontroller, using the keys on the keyboard to select the temperature sensor circuit. Real time data to the LCD screen and a computer display. According to the working principle of the single-chip hardware circuit production and software compiler design a two-way real-time display of the thermometer. The system mainly consists of the LCD module, keyboard module, temperature sensor module, and serial modules. Design thermometer source code to compile and debug using MPLAB software. Can be both digital and analog manner to give the corresponding temperature value, and the advantages and disadvantages of the two methods of comparison.KEY WORDS：PIC32MX795F512L microcontroller module, analog and digital.目录一，引言 4二，背景介绍 52.1 PIC32系列单片机简介52.2 DS18B20温度传感器52.3 PT100温度传感器82.4 LCD1602 82.5 4*4键盘92.6 串口与MAX232 102.7 MPLAB简介11三，设计总体方案和研究意义113.1系统模块图113.2 研究意义11四，每部分具体实施：121.DS18B20温度传感器部分122. ADC模数转换部分183. LCD1602部分184.键盘部分195. 串口部分20五，实验遇到的问题及心得体会20 六，实验源代码21七，参考文献33一，引言现在可以说单片机是百花齐放，百家争鸣的时期，世界上各大芯片制造公司都推出了自己的单片机，从8位、16位到32位，数不胜数，应有尽有，有与主流C51系列兼容的，也有不兼容的，但它们各具特色，互成互补，为单片机的应用提供广阔的天地。

基于单片机的智能仪器综合设计实验一、实验目的在实验一~实验三的基础上，完成综合设计实验，学会信号采集、数据处理、键盘控制、LCD或LED显示等功能的智能仪器设计。

二、复习与参考实验一~实验三三、设计指标利用K分度号热电偶进行温度检测，测温范围为500-1200ºC，室温为20ºC，用LCD或LED显示室温和测量温度。

具有4路温度信号循环检测功能，通道切换时间可调；具有任意指定通道显示功能。

四、实验要求1.选择传感器，设计硬件电路,包括检测电路、信号调理电路、AD转换电路、单片机最小系统、LED显示（单号）、LCD显示（双号）、独立式按键，画出电路原理图。

2.画出软件流程图。

3.用Keil C51编写程序。

3.实验结果在LCD或LED上显示出来。

4．实验前完成第1、2项备查。

五、实验仪器设备和材料清单PC机；单片机实验板、连接导线、ST7920图形液晶模块Keil c51软件六、实验成绩评定方法实验成绩包括预习、实验完成质量、实验报告质量3部分组成，各部分所占比例分别为30%、40%、30%。

八、实验报告要求实验报告格式：●实验名称●实验目的●实验内容●硬件设计●软件设计●调试过程●参考文献●附1：电路原理图●附2：程序清单附录：实验程序源代码如下：(陈寅)#include "reg51.h"#define THC0 0xee //5ms时间常数设置#define TLC0 0x00sbit ADWR=P3^6; /***WR*****/sbit ADRD=P3^7; /***RD*****/sbit ADCS=P2^7; /***CS*****/sbit EOC=P3^3; /***EOC****/sbit ADA=P1^3; //通道选择引脚sbit ADB=P1^4;sbit ADC=P1^5;sbit CS =P1^0; /****************/sbit SID=P1^1; /**液晶引脚定义**/sbit SCLK=P1^2; /****************/sbit MODE=P2^0; /*************************/sbit UP=P2^1; /*四个按键接口，0表示按下*/sbit DOWN=P2^2; /*************************/sbit LED1=P2^3; /**4个LED灯引脚定义**/sbit LED2=P2^4; /********************/sbit LED3=P2^5; /********************/sbit LED4=P2^6; /********************//***************500～1200°C范围的K分度表，间隔10*******************/ unsigned int code K_TABLE[71]={20644,21066,21493,21919,22346,22772,23198,23624,24050,24476,24902,25327,25751,26176,26599,27022,27445,27867,28288,28709,29128,29547,29965,30383,30799,31214,31629,32042,32455,32866,33277,33686,34095,34502,34909,35314,35718,36121,36524,36925,37325,37725,38122,38519,38915,39310,39703,40096,40488,40897,41296,41657,42045,42432,42817,43202,43585,43968,44349,44729,45108,45486,45863,46238,46612,46985,47356,47726,48095,48462,48828}; unsigned char GetAdData[10]={0}; //存放获得AD值的数组变量unsigned char ViewTemperature[4]={"0000"}; //显示温度缓冲数组变量unsigned MODESelect=1;int ChangeTime=2; //通道切换时间，单位Sint TongDao=1;void delay(unsigned int j){unsigned char i;do{for(i=0;i<100;i++);}while(j--);}void send_command(unsigned char command_data) //发送命令{unsigned char i;unsigned char i_data;i_data=0xf8; //操作命令,可以查看资料delay(10);CS=1;SCLK=0;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data&=0xf0;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data=i_data&0x0f;i_data<<=4;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}CS=0;}void send_data(unsigned char command_data) //发送数据{unsigned char i;unsigned char i_data;i_data=0xfa; //操作命令,可以查看资料delay(10);CS=1;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data&=0xf0;for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}i_data=command_data;i_data=i_data&0x0f; //取低四位i_data<<=4; //左移四位，从而变成高四位for(i=0;i<8;i++){SID=(bit)(i_data&0x80);SCLK=0;SCLK=1;i_data=i_data<<1;}CS=0;}void InitLCD() //液晶初始化{send_command(0x30); //功能设置:一次送8位数据,基本指令集send_command(0x06); //点设定:显示字符/光标从左到右移位,DDRAM地址加1send_command(0x0c); //显示设定:开显示,显示光标,当前显示位反白闪动send_command(0x04); //显示设定:开显示,显示光标,当前显示位反白闪动send_command(0x01); //清DDRAMsend_command(0x02); //DDRAM地址归位send_command(0x80); //把显示地址设为0X80，即为第一行的首位}/* x,y为起始座标x(0<=x<=3),y(0<=y<=7),x为行座标,y为列座标;how为要显示汉字的个数;style为显示字符的类型，0表汉字，1表字母；str是要显示汉字的地址*/void Display(unsigned char x,unsigned char y,unsigned char how,bit style,unsigned char *stri) //液晶显示{unsigned char hi=0;if(x==0) send_command(0x80+y);else if(x==1) send_command(0x90+y);else if(x==2) send_command(0x88+y);else if(x==3) send_command(0x98+y);if(style==0){for(hi=0;hi<how;hi++){send_data(*(stri+hi*2));send_data(*(stri+hi*2+1));}}elsefor(hi=0;hi<how;hi++) send_data(*(stri+hi));}float LvBo(void)//复合滤波{unsigned char max,min,i;unsigned int sum=0;float U1;max=GetAdData[0];min=GetAdData[0];for(i=0;i<10;i++){sum=sum+GetAdData[i];if(max<GetAdData[i]) max=GetAdData[i];if(min>GetAdData[i]) min=GetAdData[i];}sum=sum-max-min;U1=(float)sum/8;U1=10.0*((U1*5.0)/255); //换成mvreturn U1;}void search (void)//查表子函数{unsigned int da=0,max,min,mid,j;unsigned int var;da=LvBo()*1000; //u1扩大1000倍da=da+798; //20度max=71;min=0;var=0;while(1){mid=(max+min)/2; //中心元素位置if(K_TABLE[mid]==da) {var=mid*10;break;} //中心元素等于查表元素,计算相应温度else if(K_TABLE[mid]>da) max=mid-1;else min=mid+1;if(max-min==1) /*线性插值计算温度值*/{j=(K_TABLE[max]-K_TABLE[min])/10; /*表中相邻两值对应温度相差10°C*/j=(da-K_TABLE[min])/j;var=10*min+j;break;}if(max==min){if(da>=K_TABLE[min]){j=(K_TABLE[min+1]-K_TABLE[min])/10;j=(da-K_TABLE[min])/j;}else if(da<K_TABLE[min]){j=(K_TABLE[min]-K_TABLE[min-1])/10;j=(da-K_TABLE[min-1])/j;min=min-1;}var=10*min+j;break;}}var=var+500;ViewTemperature[0]=var/1000+0x30;ViewTemperature[1]=var/100%10+0x30;ViewTemperature[2]=var/10%10+0x30;ViewTemperature[3]=var%10+0x30;}void LcdDisplay(void){unsigned char ViewMODESelect,ViewTongDao[5]={"0 "},ViewChangeTime[5]={"00(S)"};ViewMODESelect=MODESelect+0x30;ViewTongDao[0]=TongDao+0x30;if(MODESelect==1||MODESelect==2){if(MODESelect==1) Display(0,3,5,0,"：自动切换");else if(MODESelect==2) Display(0,3,5,0,"：手动切换");Display(0,0,2,0,"模式"); //液晶显示Display(0,2,1,1,&V iewMODESelect);Display(1,0,5,0,"温度通道：");Display(1,5,5,1,V iewTongDao);Display(2,0,4,0,"温度值：");Display(2,4,4,1,V iewTemperature);Display(2,6,2,1,"℃");}else if(MODESelect==3){ViewChangeTime[0]=ChangeTime/10+0x30;ViewChangeTime[1]=ChangeTime%10+0x30;Display(0,0,2,0,"模式");Display(0,2,1,1,&V iewMODESelect);Display(0,3,5,0,"：设置时间");Display(1,0,5,0,"切换时间：");Display(1,5,5,1,V iewChangeTime);Display(2,0,14,1," "); //本行清屏}}void TDSelect(void) //AD通道设置{if(TongDao>=5) TongDao=1;if(TongDao<=0) TongDao=4;if(TongDao==1) {ADC=0;ADB=0;ADA=0;}else if(TongDao==2) {ADC=0;ADB=0;ADA=1;}else if(TongDao==3) {ADC=0;ADB=1;ADA=0;}else if(TongDao==4) {ADC=0;ADB=1;ADA=1;}}main(){unsigned char AdCount=0; //用来存放AD采集次数InitLCD();TMOD=0x11; //定时器0初始化TH0=THC0;TL0=TLC0;TR0=1;ET0=1;EA=1;P2|=0x07; //按键初始为高while(1){ADWR=1; /************/ADCS=0; /************/ADWR=0; /**AD初始化**/ADWR=1; /************/while(!EOC); //等待转换结束ADRD=0;GetAdData[AdCount]=P0; //读取转换结果AdCount++;if(AdCount>=10) //连续采集10次值{AdCount=0;search(); //查表LED1=!LED1;LcdDisplay(); //显示}}}void Timer0() interrupt 1{static unsigned char count=0,UPFlag=1,DOWNFlag=1; //按键标志位static unsigned int TimeCount=0;TH0=THC0;TL0=TLC0;if(MODE==0||UP==0||DOWN==0){count++;if(count>=30) //消抖处理{count=0;if(MODE==0) //按键按下{MODESelect++;if(MODESelect>=4) MODESelect=1;}else if(UP==0){UPFlag=0;if(MODESelect==2){TongDao++;TDSelect();}}else if(DOWN==0){DOWNFlag=0;if(MODESelect==2){TongDao--;TDSelect();}}}}else count=0;if(MODESelect==1){TimeCount++;if(TimeCount>=(ChangeTime*1000/5)){TimeCount=0;TongDao++;TDSelect();}}else if(MODESelect==3){if(UPFlag==0) {UPFlag=1;ChangeTime++;}else if(DOWNFlag==0){DOWNFlag=1;ChangeTime--;if(ChangeTime<=0) ChangeTime=1;}}}。
