25 基于HFSS的Ka波段微带阵列天线仿真设计

基于HFSS矩形微带天线仿真与设计HFSS是高频仿真软件，其能够仿真高频电磁场的分布，从而为瘦电脑、微波天线、天线阵列等高频领域的设计提供重要帮助。

本文基于HFSS进行矩形微带天线仿真与设计，旨在通过具体案例，介绍HFSS的基本使用方式及其在微波天线设计中的一些应用技巧。

矩形微带天线是一种基于微带线技术的天线，主要用于微波通信中的超宽频扁平天线设计，是其中比较常见的一种类型。

其主要有三个部分组成，即贴在基板上的金属天线贴片、地平面和基板。

其中，金属天线贴片构成了矩形的主体部分，用来发射和接收信号；地平面则是必不可少的一部分，它主要是用来匹配阻抗以及吸收反射波；基板则是用来支撑整个天线结构的基础，同时也承担着微带线的传输作用。

首先，我们需要打开HFSS软件，并建立一个新项目。

在建立好项目之后，我们需要定义模型的参数。

这里我们定义了金属天线贴片的长度为15mm、宽度为10mm、介电常数为4.4，厚度为0.5mm的基板。

接着，我们需要定义微带线的宽度为1mm，介质常数为2.2。

接下来，我们需要在HFSS中创建一个矩形微带天线模型。

这个模型主要包括三个部分，即金属天线贴片、地平面和基板。

在创建金属天线贴片时，我们需要将其放置在基板的正中央，同时，地平面也需要和天线贴片紧密贴合在一起。

最后，将微带线连接到天线贴片的端口上即可。

完成以上步骤后，我们需要在HFSS中对矩形微带天线进行仿真，以评估其性能。

仿真结果显示，矩形微带天线的中心频率为8GHz，带宽为342MHz，增益为5dB。

在设计矩形微带天线时，我们需要注意以下几个问题。

首先，合适的天线尺寸可以有效地改善天线的性能。

其次，天线的形状也直接影响着天线的工作性能，一般而言，较长和较窄的天线可以提高其辐射效率和方向性。

最后，巧妙地设计微带线的长度和宽度，可以用来调整天线的工作频率和带宽。

总之，基于HFSS的矩形微带天线仿真与设计，可以有效地为微波通信领域的工程设计提供有力支持。

基于HFSS矩形微带天线仿真与设计【摘要】本文主要介绍了基于HFSS软件的矩形微带天线仿真与设计。

在详细阐述了研究背景、研究目的和研究意义。

接着对HFSS软件进行了介绍，并解释了矩形微带天线的原理。

然后介绍了设计流程和仿真结果分析，分析了天线性能并提出了优化方案。

在总结了研究成果，展望未来研究方向并提出了结论建议。

本文通过HFSS软件对矩形微带天线进行仿真和设计，为提高天线性能提供了重要参考，具有一定的实用价值和研究意义。

【关键词】HFSS、矩形微带天线、仿真、设计、天线性能、优化、原理、设计流程、结果分析、研究成果、展望未来、结论建议、研究背景、研究目的、研究意义1. 引言1.1 研究背景本文旨在通过对HFSS软件介绍、矩形微带天线原理、设计流程、仿真结果分析和天线性能优化等内容的探讨，对基于HFSS矩形微带天线的仿真与设计进行研究，从而提高微带天线的性能和应用效果。

这对于推动无线通信技术的发展，提升通信系统的性能和稳定性具有重要的意义。

1.2 研究目的研究目的是通过基于HFSS矩形微带天线仿真与设计，探索提升天线性能的方法和技术。

具体包括优化天线结构设计，提高频率带宽和增益，降低回波损耗和辐射损耗，以满足不同应用场景下对天线性能的要求。

通过对矩形微带天线原理的深入研究，结合HFSS软件的应用，将为天线设计领域的发展带来重要的参考价值。

通过本研究，旨在为提高通信系统的传输质量和覆盖范围提供有效的技术支持，推动无线通信技术的不断创新和发展。

1.3 研究意义矩形微带天线是一种常见的微波天线结构，具有简单的制作工艺、较宽的工作频带和良好的方向性等优点，因此在通信领域得到广泛应用。

本文基于HFSS软件对矩形微带天线进行仿真与设计，旨在深入研究其性能特点与优化方法，为微波通信系统的设计与优化提供参考。

本研究的意义主要表现在以下几个方面：研究矩形微带天线的仿真与设计可以深入理解其工作原理和特性，为进一步优化性能提供基础。

图1：微带天线的结构一、 实验目的●利用电磁软件Ansoft HFSS 设计一款微带天线。

◆微带天线要求：工作频率为2.5GHz ，带宽 (回波损耗S11<-10dB)大于5%。

●在仿真实验的帮助下对各种微波元件有个具体形象的了解。

二、 实验原理1、微带天线简介微带天线的概念首先是由Deschamps 于1953年提出来的，经过20年左右的发展，Munson 和Howell 于20世纪70年代初期制造出了实际的微带天线。

微带天线由于具有质量轻、体积小、易于制造等优点，现今已经广泛应用于个人无线通信中。

图1是一个简单的微带贴片天线的结构，由辐射源、介质层和参考地三部分组成。

与天线性能相关的参数包括辐射源的长度L 、辐射源的宽度W 、介质层的厚度h 、介质的相对介电常数r ε和损耗正切δtan 、介质层的长度LG 和宽度WG 。

图1所示的微带贴片天线是采用微带天线来馈电的，本次将要设计的矩形微带贴片天线采用的是同轴线馈电，也就是将同轴线街头的内心线穿过参考地和介质层与辐射源相连接。

对于矩形贴片微带天线，理论分析时可以采用传输线模型来分析其性能，矩形贴片微带天线的工作主模式是TM10模，意味着电场在长度L 方向上有2/g λ的改变，而在宽度W 方向上保持不变，如图2（a ）所示，在长度L 方向上可以看做成有两个终端开路的缝隙辐射出电磁能量，在宽度W 方向的边缘处由于终端开路，所以电压值最大电流值最小。

从图2（b ）可以看出，微带线边缘的电场可以分解成垂直于参考地的分量和平行于参考地的分量两部分，两个边缘的垂直电场分量大小相等、方向相反，平行电场分量大小相等，方向相反；因此，远区辐射电场垂直分量相互抵消，辐射电场平行于天线表面。

（a ）俯视图 （b ）侧视图图2 矩形微带贴片天线的俯视图和侧视图2、天线几何结构参数推导计算公式假设矩形贴片的有效长度设为e L ，则有2/g e L λ= 式中，g λ表示波导波长，有 e g ελλ/0= 式中，0λ表示自由空间波长，e ε表示有效介电常数，且21)121(2121-+-++=W h r r e εεε 式中，r ε表示介质的相对介电常数，h 表示介质层厚度，W 表示微带贴片的宽度。

基于HFSS矩形微带天线仿真与设计HFSS (High Frequency Structure Simulator) 是一种用于电磁场仿真的专业软件，可广泛应用于微波、射频和毫米波电路及天线设计领域。

本文将基于HFSS软件，对矩形微带天线进行仿真与设计。

1. 矩形微带天线的原理矩形微带天线是一种常用的微带天线结构，其原理是通过在基板上制作一块金属片，再将其与微带馈源相连，形成天线结构。

当微带馈源传输电磁波信号时，金属片将产生共振现象，从而辐射出电磁波信号，实现天线的信号发射与接收功能。

在进行矩形微带天线设计时，需要确定一系列设计参数，包括天线的长度、宽度、基底材料以及微带馈源的位置等。

这些设计参数将直接影响到天线的工作频率、频带宽度、增益以及阻抗匹配等性能指标。

在进行矩形微带天线的仿真时，首先需要在HFSS软件中建立天线的三维模型。

通过设置好天线的设计参数，如长度、宽度、基底材料等，并对微带馈源进行建模。

接着，对天线的工作频率范围进行设置，进行频域分析，并评估天线的频率响应、阻抗匹配、波传输等性能指标。

根据仿真结果对天线设计参数进行优化，以满足设计要求。

通过HFSS仿真，可以获得矩形微带天线的频率响应曲线。

该曲线反映了天线在不同频率下的辐射性能，包括驻波比、增益、辐射模式等。

通过对频率响应曲线的分析，可以确定天线的工作频率范围、频带宽度，并对天线的频率响应进行优化设计。

阻抗匹配是矩形微带天线设计中的重要问题，影响着天线与信号源之间的能量传输效率。

通过HFSS仿真，可以获取天线的输入阻抗参数，并进行阻抗匹配网络设计，以提高天线的能量利用率。

矩形微带天线的辐射模式是指天线在不同方向上的辐射功率分布情况。

通过HFSS仿真可以获取天线的辐射模式图，并分析天线的主辐射方向、辐射功率分布等，从而优化天线的辐射性能。

在进行矩形微带天线的仿真与设计过程中，需要不断对天线的设计参数进行调整与优化，以满足天线的性能指标要求。

基于HFSS矩形微带天线仿真与设计引言一、HFSS介绍HFSS（High Frequency Structure Simulator），即高频结构模拟器，是由美国ANSYS 公司开发的一款专业的高频电磁场模拟软件，广泛应用于微波、射频和毫米波领域的电磁场分析与设计。

HFSS具有强大的仿真分析能力和友好的图形界面，在微带天线设计与分析领域有着广泛的应用。

二、矩形微带天线基本结构矩形微带天线通常由辐射片和衬底板两部分组成。

辐射片通常由金属片构成，形状可以是矩形、圆形、方形等，其大小与频率密切相关；衬底板可以采用介电常数较大的材料，如FR-4等。

辐射片与衬底板之间通过馈电位置（如微带线）连接。

在设计矩形微带天线时，需要考虑到辐射片的尺寸、馈电位置、地平板的大小等因素，以确保天线具有良好的频率特性。

三、HFSS仿真流程1. 建立模型：在HFSS软件中，首先需要建立矩形微带天线的三维模型。

通过绘制辐射片和衬底板的几何结构，设置材料参数和频率范围等，建立完整的仿真模型。

2. 设置边界条件：在建立完仿真模型后，需要设置合适的边界条件。

通常情况下，可以选择开放边界（PML）作为边界条件，以消除边界反射对仿真结果的影响。

3. 设置激励：在模型建立完成后，需要设置合适的激励方式。

根据具体的仿真需求，可以选择不同的激励方式，如电压激励、电流激励等。

4. 设定仿真参数：根据设计要求，设置合适的仿真参数，如频率范围、网格精度、求解器等。

这些参数的选择将直接影响仿真结果的准确性和计算速度。

5. 进行仿真计算：当所有仿真参数设置完毕后，即可进行仿真计算。

HFSS软件会根据设定的参数进行电磁场分析与计算，得到相应的仿真结果。

6. 仿真结果分析：根据得到的仿真结果，对矩形微带天线的性能进行分析，并进行必要的优化设计。

通过不断的仿真分析与优化设计，最终得到满足设计要求的微带天线结构。

四、矩形微带天线设计优化1. 辐射片大小优化：辐射片的大小直接影响着微带天线的工作频率。

HFSS矩形微带贴片天线的仿真设计报告HFSS（High Frequency Structure Simulator）是一种常用于高频电磁场仿真的软件，可用于设计和优化天线等高频器件。

本文将对矩形微带贴片天线的仿真设计进行详细分析和报告。

1.研究目的本次仿真设计旨在设计一种结构简单、性能优越的矩形微带贴片天线。

希望通过HFSS软件的仿真分析，优化天线的频率特性、增益和辐射方向性。

2.设计细节首先，选择一种合适的基底材料和贴片形状。

常用的基底材料有FR-4、Rogers等，贴片形状一般选择矩形。

基于实际需求和设备限制，确定天线的工作频率范围和增益要求。

其次，根据工作频率计算出天线的尺寸。

根据微带天线的原理，通过公式计算出贴片的长度、宽度和介电常数。

可以利用尺寸调整和电气长度来调整频率响应和阻抗匹配。

然后，进行天线的仿真设计。

在HFSS软件中，建立仿真模型并进行电磁场分析。

可以通过调整尺寸、形状和介电常数等参数，优化天线的性能指标。

可以通过频率扫描和图形分析等方法，获得天线的频率响应、辐射特性、增益和辐射方向性等。

最后，评估和优化设计结果。

根据仿真结果对天线的性能进行评估，并进行合理的优化调整。

可以根据需求对天线的尺寸、形状和工艺参数进行调整，以达到最佳的性能指标。

3.仿真结果与分析通过分析仿真结果，可以总结出矩形微带贴片天线的设计优缺点：优点：1)结构简单，制造工艺成熟，易于实现和集成；2)在工作频率范围内具有较高的增益和辐射方向性；3)相对比较小的尺寸，适合应用于小型设备和多天线系统中。

缺点：1)工作频率受贴片尺寸和介电常数的影响较大，需要精确的尺寸控制和阻抗匹配设计。

4.结论与展望本文基于HFSS软件进行了矩形微带贴片天线的仿真设计和分析。

通过优化调整尺寸、形状和介电常数等参数，设计出了一种具有较高增益和辐射方向性的天线结构。

仿真结果表明，该设计满足了实际需求和性能指标。

然而，本文的仿真设计还存在一些改进空间。

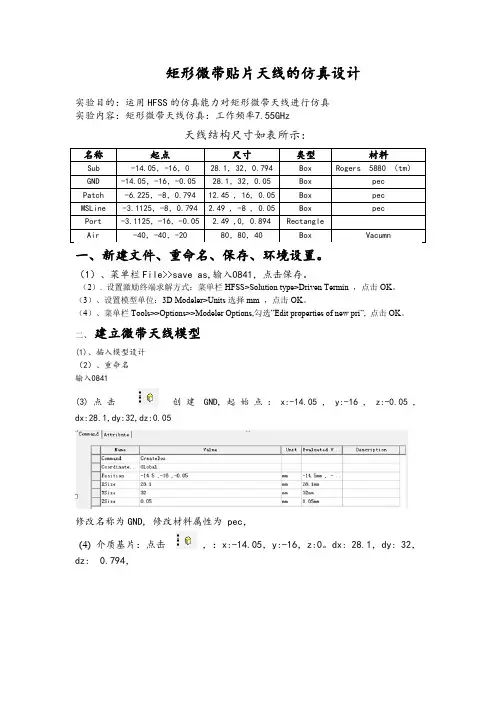

矩形微带贴片天线的仿真设计实验目的：运用HFSS的仿真能力对矩形微带天线进行仿真实验内容：矩形微带天线仿真：工作频率7.55GHz天线结构尺寸如表所示：名称起点尺寸类型材料Sub -14.05，-16，0 28.1，32，0.794 Box Rogers 5880 （tm）GND -14.05，-16，-0.05 28.1，32，0.05 Box pecPatch -6.225，-8，0.794 12.45 , 16, 0.05 Box pecMSLine -3.1125，-8，0.794 2.49 , -8 , 0.05 Box pecPort -3.1125，-16，-0.05 2.49 ,0, 0.894 RectangleAir -40，-40，-20 80，80，40 Box Vacumn 一、新建文件、重命名、保存、环境设置。

（1）、菜单栏File>>save as,输入0841，点击保存。

（2）. 设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK。

（3）、设置模型单位：3D Modeler>Units选择mm ，点击OK。

（4）、菜单栏Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击OK。

二、建立微带天线模型(1)、插入模型设计（2）、重命名输入0841(3)点击创建GND,起始点：x:-14.05，y:-16，z:-0.05，dx:28.1,dy:32,dz:0.05修改名称为GND, 修改材料属性为 pec，(4)介质基片：点击，：x:-14.05，y:-16，z:0。

dx: 28.1，dy: 32，dz: 0.794，修改名称为Sub，修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色，透明度0.4。

基于HFSS的超宽带天线仿真设计超宽带技术（uhra-wideband/UWB）是一种新型无线通信技术，它通过对具有很陡上升和下降时间的冲激脉冲进行直接调制，使信号具有Ghz量级的带宽。

不同于普通的载波调制，直接在时域中进行信号操作，所以UWB方式占用带宽非常宽，且频谱功率密度极小，具有通常扩频通信的特点。

在与其他系统共存时，不仅难产生干扰，而且还有抗其他系统干扰的优点。

摆脱了传统通信技术中在带宽和通信质量之间取舍两难的境地，在频率资料日益紧张的今天这种优势显得尤为突出。

这种优势使得超宽带技术首先在雷达等军用领域得到较为广泛的应用。

近年来，超宽带短距离无线通信引起了全球通信技术领域极大的重视，在雷达跟踪、无线通信、穿透障碍物成像、武器控制系统、测距、精确定位等领域大展拳脚，它的应用也从军用领域逐渐过渡到民用领域。

由于超宽带系统的特点，对超宽带天线的特性又提出了不同于一般天线的要求。

本着对知识的求真探索的精神，设计出性能优良的超宽带天线，得要从实际实验出发，但现实条件有限：一是天线测试场地要求较高，难以满足；二是天线测量设备昂贵，院校测量设备有限；三是天线种类繁多，很多天线的制作要求较高，周期较长等，降低了实验的可实施性。

所以AnsoftHFSS、CSTMICROWA VESTUDIO等为代表的电磁仿真软件应运而生，解决了实际实验中一系列问题。

下面将利用HFSS软件进行超宽带天线仿真实验并进行优化设计。

HFSS仿真软件的介绍高频结构仿真器（HighFrequencyStructureSimu-lator）是美国Asoft公司开发的一款电磁仿真软件。

这是一款用于解决复杂电磁学问题的计算机辅助设计软件。

HFSS是一种基于有限元分析法的电磁仿真辅助软件。

它的计算结果非常准确，是业界公认的可靠的电磁仿真软件。

采用图形用户界面，界面简洁直观，操作简单。

在仿真过程中，用户创建或者导入相关模型并设置边界条件和激励等，软件就能自动进行仿真计算并得到用户需要的相关结果。
