MIMO系统的波束形成技术及其仿真
- 格式:pdf
- 大小:317.84 KB
- 文档页数:3

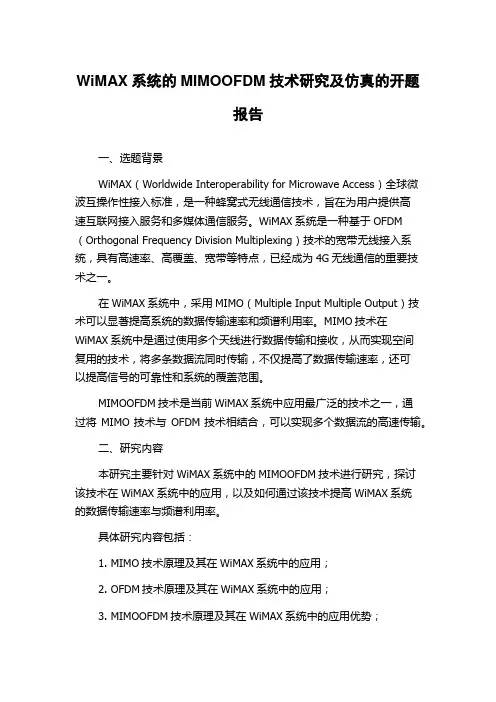

WiMAX系统的MIMOOFDM技术研究及仿真的开题报告一、选题背景WiMAX(Worldwide Interoperability for Microwave Access)全球微波互操作性接入标准,是一种蜂窝式无线通信技术,旨在为用户提供高速互联网接入服务和多媒体通信服务。
WiMAX系统是一种基于OFDM (Orthogonal Frequency Division Multiplexing)技术的宽带无线接入系统,具有高速率、高覆盖、宽带等特点,已经成为4G无线通信的重要技术之一。
在WiMAX系统中,采用MIMO(Multiple Input Multiple Output)技术可以显著提高系统的数据传输速率和频谱利用率。
MIMO技术在WiMAX系统中是通过使用多个天线进行数据传输和接收,从而实现空间复用的技术,将多条数据流同时传输,不仅提高了数据传输速率,还可以提高信号的可靠性和系统的覆盖范围。
MIMOOFDM技术是当前WiMAX系统中应用最广泛的技术之一,通过将MIMO技术与OFDM技术相结合,可以实现多个数据流的高速传输。
二、研究内容本研究主要针对WiMAX系统中的MIMOOFDM技术进行研究,探讨该技术在WiMAX系统中的应用,以及如何通过该技术提高WiMAX系统的数据传输速率与频谱利用率。
具体研究内容包括:1. MIMO技术原理及其在WiMAX系统中的应用;2. OFDM技术原理及其在WiMAX系统中的应用;3. MIMOOFDM技术原理及其在WiMAX系统中的应用优势;4. WiMAX系统中MIMOOFDM技术的仿真模型建立与实验设计;5. 通过仿真实验探究MIMOOFDM技术在WiMAX系统中的应用效果,并对仿真结果进行分析和评估。
三、研究意义本研究旨在深入探讨WiMAX系统中MIMOOFDM技术的应用,通过建立仿真模型,探究该技术在WiMAX系统中的应用效果,该研究对于WiMAX系统的发展以及现有无线通信系统的改进均有重要意义。

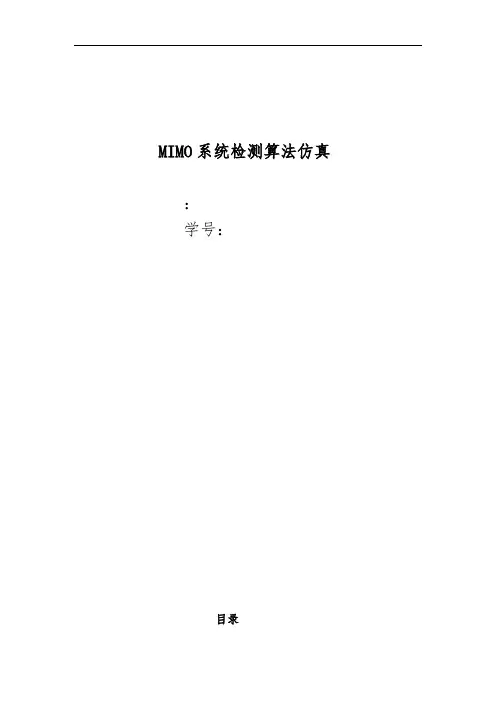

MIMO系统检测算法仿真:学号:目录摘要----------------------------------------- 3一、MIMO系统简介------------------------------------- 4二、MIMO系统容量分析--------------------------------- 5三、MIMO多用户系统检测技术--------------------------- 83.1多用户检测技术原理---------------------------- 83.2 V-BLAST的迫零检测---------------------------- 93.3 ZF-SIC算法----------------------------------- 93.4 MMSE算法------------------------------------ 103.5 MMSE-SIC算法-------------------------------- 113.6 最大似然(ML)检测算法------------------------ 11四、仿真结果---------------------------------------- 12五、分析与总结-------------------------------------- 13六、参考文献---------------------------------------- 15七、附录-------------------------------------------- 16摘要关于如何在有限的频谱资源上实现高速率和大容量是未来移动通信系统的关键因素之一。
MIMO技术利用多个天线实现多发多收,充分开发空间资源,可以成倍地提高信道容量,同时也可以提高信道的可靠性,降低误码率。
多用户检测技术与MIMO结合可以进一步提高传输效率,提高系统性能。

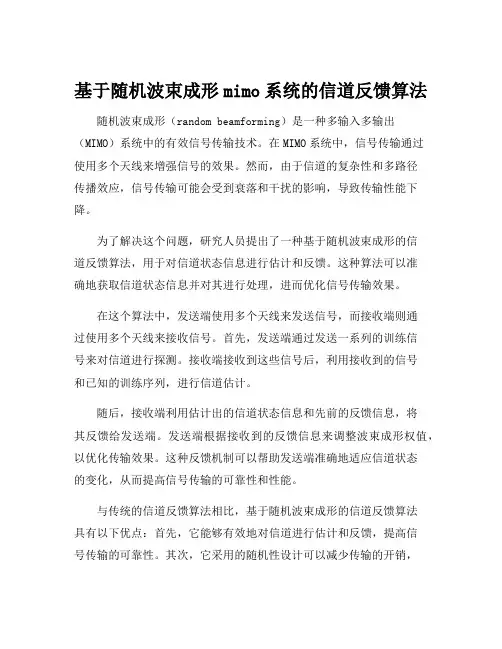

基于随机波束成形mimo系统的信道反馈算法随机波束成形(random beamforming)是一种多输入多输出(MIMO)系统中的有效信号传输技术。
在MIMO系统中,信号传输通过使用多个天线来增强信号的效果。
然而,由于信道的复杂性和多路径传播效应,信号传输可能会受到衰落和干扰的影响,导致传输性能下降。
为了解决这个问题,研究人员提出了一种基于随机波束成形的信道反馈算法,用于对信道状态信息进行估计和反馈。
这种算法可以准确地获取信道状态信息并对其进行处理,进而优化信号传输效果。
在这个算法中,发送端使用多个天线来发送信号,而接收端则通过使用多个天线来接收信号。
首先,发送端通过发送一系列的训练信号来对信道进行探测。
接收端接收到这些信号后,利用接收到的信号和已知的训练序列,进行信道估计。
随后,接收端利用估计出的信道状态信息和先前的反馈信息,将其反馈给发送端。
发送端根据接收到的反馈信息来调整波束成形权值,以优化传输效果。
这种反馈机制可以帮助发送端准确地适应信道状态的变化,从而提高信号传输的可靠性和性能。
与传统的信道反馈算法相比,基于随机波束成形的信道反馈算法具有以下优点:首先,它能够有效地对信道进行估计和反馈,提高信号传输的可靠性。
其次,它采用的随机性设计可以减少传输的开销,降低系统复杂度。
最后,它还能够适应不同的信道环境,具有良好的适应性和灵活性。
然而,基于随机波束成形的信道反馈算法也存在一些挑战和限制。
首先,由于信道状态信息的估计和反馈需要额外的开销,会导致系统的复杂度增加。
其次,算法对天线之间的相互耦合比较敏感,需要进行精确的参数调节。
最后,算法的性能还受到信道条件的影响,需要在不同的信道环境中进行优化。
为了克服这些挑战,研究人员可以进一步优化算法的设计,并结合其他信号处理技术来提高系统的性能。
例如,可以引入自适应调制和编码技术,以提高传输的可靠性和容错性。
此外,还可以探索其他的反馈机制,如基于压缩感知的反馈算法,来减少信道反馈的开销。
模拟波束成形方案
随着通信技术的不断发展,波束成形技术在无线通信系统中被广泛应用。
波束成形技术可以通过优化天线阵列的发射方向和强度来提高通信系统的信号质量和覆盖范围。
在实际应用中,波束成形方案需要根据具体的通信需求进行设计和优化。
为了更加有效地实现波束成形,模拟波束成形方案成为了一种常见的优化方案。
模拟波束成形方案通过预先收集环境和信道信息,并利用信号处理算法对接收天线阵列进行预编程,使得信号能够被准确地聚焦在用户处。
这种方案具有实现简单、成本较低等优点。
在模拟波束成形方案的应用中,需要进行多方面的考虑。
首先,需要选择合适的天线阵列结构和参数,以达到最佳的波束成形效果。
其次,需要确定合适的信号处理算法,以实现对接收信号的处理和优化。
最后,需要对环境和信道进行充分的调研和分析,以确保波束成形方案的可靠性和稳定性。
总之,模拟波束成形方案是一种实现波束成形的有效方式,其应用范围广泛,可以在无线通信、雷达成像等领域发挥重要作用。
随着技术的不断发展和成熟,相信模拟波束成形方案将会得到更加广泛的应用和发展。
- 1 -。

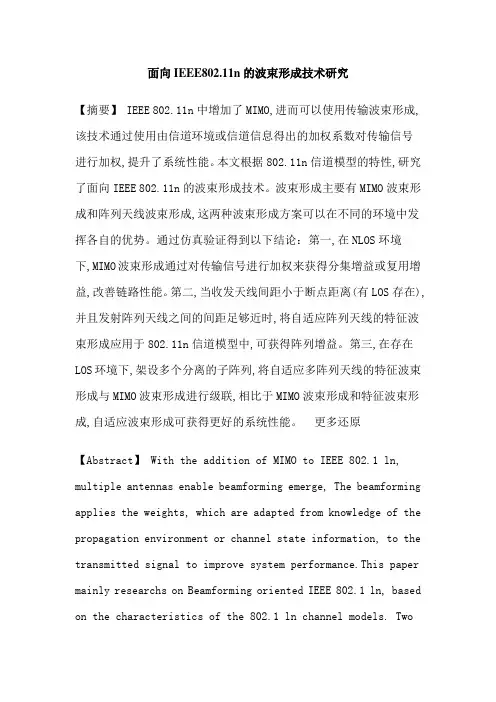

面向IEEE802.11n的波束形成技术研究【摘要】 IEEE 802.11n中增加了MIMO,进而可以使用传输波束形成,该技术通过使用由信道环境或信道信息得出的加权系数对传输信号进行加权,提升了系统性能。
本文根据802.11n信道模型的特性,研究了面向IEEE 802.11n的波束形成技术。
波束形成主要有MIMO波束形成和阵列天线波束形成,这两种波束形成方案可以在不同的环境中发挥各自的优势。
通过仿真验证得到以下结论:第一,在NLOS环境下,MIMO波束形成通过对传输信号进行加权来获得分集增益或复用增益,改善链路性能。
第二,当收发天线间距小于断点距离(有LOS存在),并且发射阵列天线之间的间距足够近时,将自适应阵列天线的特征波束形成应用于802.11n信道模型中,可获得阵列增益。
第三,在存在LOS环境下,架设多个分离的子阵列,将自适应多阵列天线的特征波束形成与MIMO波束形成进行级联,相比于MIMO波束形成和特征波束形成,自适应波束形成可获得更好的系统性能。
更多还原【Abstract】 With the addition of MIMO to IEEE 802.1 ln,multiple antennas enable beamforming emerge, The beamforming applies the weights, which are adapted from knowledge of the propagation environment or channel state information, to the transmitted signal to improve system performance.This paper mainly researchs on Beamforming oriented IEEE 802.1 ln, based on the characteristics of the 802.1 ln channel models. Twodifferent beamforming technologies, MIMO beamforming and array antenna beamforming, have the... 更多还原【关键词】802.11n;波束形成;MIMO;阵列天线;【Key words】802.11n;beamforming;MIMO;array antenna;【索购硕士论文全文】Q联系Q:138113721 139938848 即付即发目录摘要3-4Abstract 4第一章绪论7-131.1 引言7-81.2 课题研究背景及意义8-101.2.1 MIMO-OFDM技术8-91.2.2 波束形成及其研究现状9-101.3 本文研究内容及结构安排10-13第二章多天线技术13-272.1 智能天线概述13-162.1.1 智能天线的基本概念132.1.2 智能天线分类13-142.1.3 波束形成技术14-162.2 MIMO系统模型16-192.3 802.11n中的空时编码技术19-252.3.1 空时编码概述19-202.3.2 802.11n中的空时编码20-252.4 本章小结25-27第三章无线局域网信道分析与建模27-393.1 无线局域网及其信道特性27-293.1.1 无线局域网27-283.1.2 WLAN信道及其特性28-293.2 802.11信道模型29-353.2.1 相关性的计算30-323.2.2 散射体模型参数32-353.3 802.11D信道建模35-373.4 本章小结37-39第四章面向IEEE 802.11n的MIMO波束形成39-514.1 SVD信道分解40-434.1.1 MIMO系统中的SVD分解40-414.1.2 仿真结果与分析41-434.2 GMD信道分解43-474.2.1 GMD分解基本原理44-454.2.2 MIMO系统中的GMD分解454.2.3 基于GMD的系统性能分析45-474.2.4 仿真结果与分析474.3 迫零预编码47-484.4 接收端MRC 48-494.5 本章小结49-51第五章面向IEEE 802.11n的自适应波束形成51-675.1 特征波束形成51-565.1.1 特征波束形成51-535.1.2 面向802.11n的MIMO-OFDM特征波束形成53-545.1.3 仿真结果及分析54-565.2 多阵列特征波束形成56-605.2.1 多阵列特征波束形成系统模型57-585.2.2 仿真结果与分析58-605.3 自适应波束形成60-655.3.1 多阵列自适应系统模型61-625.3.2 仿真结果与分析62-655.4 本章小结65-67第六章结束语67-696.1 全文工作总结676.2 工作展望67-69致谢69-71参考文献。
LMS算法波束形成的基础仿真分析LMS (Least Mean Squares) 算法是一种自适应滤波算法,广泛应用于波束形成(Beamforming)技术中。
波束形成是一种利用多个阵元接收或发送信号,通过调整各个阵元的权重来优化信号传输的技术。
在波束形成中,LMS 算法扮演着非常重要的角色,其基础仿真分析对深入理解LMS算法的性能和优缺点具有重要意义。
本文将对LMS算法波束形成进行基础的仿真分析。
首先,我们需要了解LMS算法的基本原理。
LMS算法的目的是通过调整各个阵元的权重,使得接收到的信号在期望方向上增强,而在其他方向上抑制。
LMS算法采用梯度下降法来调整权重,使得输出信号的均方误差最小化。
其迭代更新的公式为:W(n+1)=W(n)+α*e(n)*X(n)其中,W(n)是当前时刻的权重向量,e(n)是期望输出与实际输出之间的误差,X(n)是输入信号的向量。
α是学习率,用于控制权重调整的步幅。
在进行基础仿真分析前,我们需要确定仿真参数。
首先是阵元的数量和间距。
阵元的数量决定了波束的方向性,间距决定了波束的宽度。
接下来是仿真信号的特性,包括入射角度、信号强度等。
此外,还需要确定LMS算法的参数,如学习率等。
这些参数的选择将直接影响到算法的性能。
为了进行仿真分析,我们可以使用MATLAB等工具进行实现。
首先,我们需要生成输入信号。
可以选择不同的波形(如正弦波、方波等)以及不同的入射角度和信号强度。
接下来,我们需要实现LMS算法的迭代更新公式,并利用生成的输入信号进行仿真计算。
在仿真过程中,我们可以观察到LMS算法的收敛速度以及波束形成的性能。
收敛速度是指算法达到最优解所需的迭代次数或时间。
波束形成的性能可以使用波束指向性和波束宽度来衡量。
波束指向性表示波束的主瓣在期望方向上的增益,波束宽度表示波束的主瓣在其他方向上的抑制程度。
通过调整LMS算法的参数,我们可以观察到不同参数对波束形成性能的影响。

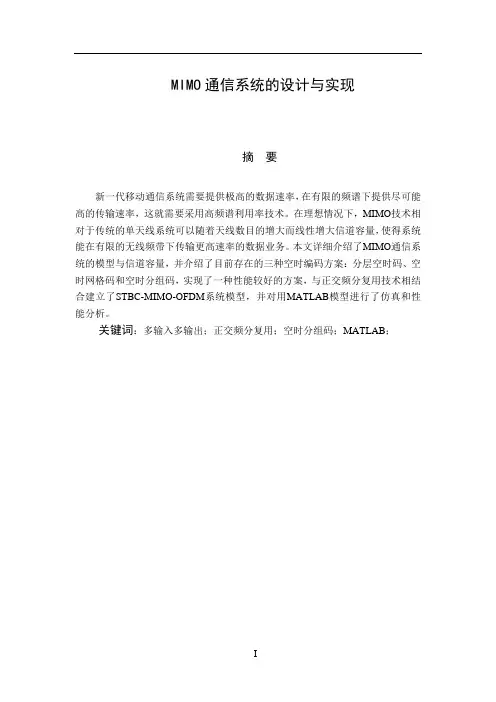

MIMO通信系统的设计与实现摘要新一代移动通信系统需要提供极高的数据速率,在有限的频谱下提供尽可能高的传输速率,这就需要采用高频谱利用率技术。
在理想情况下,MIMO技术相对于传统的单天线系统可以随着天线数目的增大而线性增大信道容量,使得系统能在有限的无线频带下传输更高速率的数据业务。
本文详细介绍了MIMO通信系统的模型与信道容量,并介绍了目前存在的三种空时编码方案:分层空时码、空时网格码和空时分组码,实现了一种性能较好的方案,与正交频分复用技术相结合建立了STBC-MIMO-OFDM系统模型,并对用MATLAB模型进行了仿真和性能分析。
关键词:多输入多输出;正交频分复用;空时分组码;MATLAB;Design and Implementation of MIMO CommunicationSystemAbstractA new generation of mobile communication system needs to provide high data rate, transmission rate is as high as possible in the limited frequency spectrum, this requires the use of high frequency spectrum utilization technology. In the ideal case, the MIMO technology to the traditional single antenna system can increase linearly with the number of antennas to increase channel capacity, so the system can in the radio frequency band limited transmission under high-speed data service. This paper introduces the model and the channel capacity of MIMO communication system, and introduces the existing three kinds of space-time coding scheme: Layered Space-time Coding, Space-time Trellis Coding and Space-time Block Coding, to achieve a better performance of the scheme, the combination model of STBC-MIMO-OFDM is established and the technology of orthogonal frequency division multiplexing, the MATLAB model is used to analyze the performance.Keyword::MIMO;OFDM;Space-time Block Coding;MATLAB目录第一章绪论 (1)1.1研究背景 (1)1.2 MIMO概述 (2)1.3 OFDM概述 (3)1.4 空时编码概述 (3)第二章MIMO-OFDM系统 (5)2.1 无线衰落信道 (5)2.1.1 多普勒扩展引起的衰落效应 (5)2.1.2 多径时延扩展产生的衰落效应 (6)2.1.3 几种常用的信道模型 (6)2.2 MIMO系统模型及信道容量分析 (7)2.2.1 MIMO系统模型 (7)2.2.2 MIMO 系统容量分析 (9)2.3 MIMO-OFDM系统模型 (10)第三章空时编码技术 (13)3.1 分层空时编码(BLAST) (13)3.2 空时网格编码(STTC) (14)3.3 空时分组编码(STBC) (14)第四章基于STBC的MIMO-OFDM系统设计与实现 (17)4.1 STBC-MIMO-OFDM系统模型 (17)4.2 STBC-MIMO-OFDM系统性能分析 (18)4.3 STBC-MIMO-OFDM通信系统设计与实现 (19)4.3.1 系统仿真参数 (19)4.3.2 系统性能仿真 (20)第五章结语 (28)参考文献 (29)致谢 (30)附录 (31)第一章 绪论无线移动通信传输信道复杂(时变的多径传播环境,以及快衰落、慢衰落、空间选择性衰落、时间选择性衰落、频率选择性衰落、传播损耗等)。

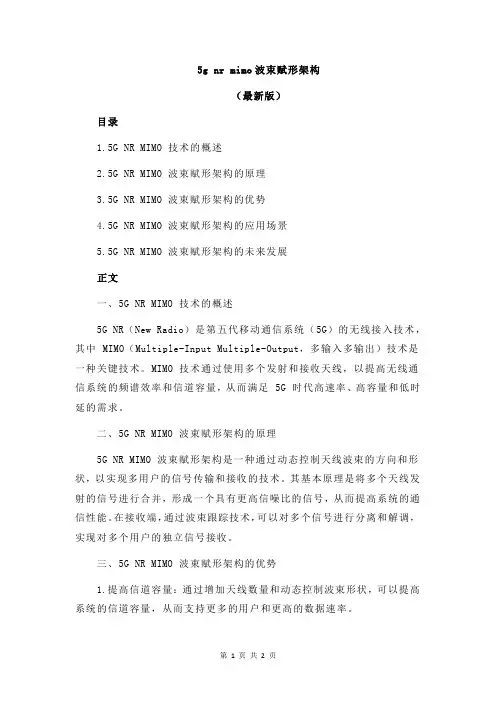

5g nr mimo波束赋形架构(最新版)目录1.5G NR MIMO 技术的概述2.5G NR MIMO 波束赋形架构的原理3.5G NR MIMO 波束赋形架构的优势4.5G NR MIMO 波束赋形架构的应用场景5.5G NR MIMO 波束赋形架构的未来发展正文一、5G NR MIMO 技术的概述5G NR(New Radio)是第五代移动通信系统(5G)的无线接入技术,其中 MIMO(Multiple-Input Multiple-Output,多输入多输出)技术是一种关键技术。
MIMO 技术通过使用多个发射和接收天线,以提高无线通信系统的频谱效率和信道容量,从而满足 5G 时代高速率、高容量和低时延的需求。
二、5G NR MIMO 波束赋形架构的原理5G NR MIMO 波束赋形架构是一种通过动态控制天线波束的方向和形状,以实现多用户的信号传输和接收的技术。
其基本原理是将多个天线发射的信号进行合并,形成一个具有更高信噪比的信号,从而提高系统的通信性能。
在接收端,通过波束跟踪技术,可以对多个信号进行分离和解调,实现对多个用户的独立信号接收。
三、5G NR MIMO 波束赋形架构的优势1.提高信道容量:通过增加天线数量和动态控制波束形状,可以提高系统的信道容量,从而支持更多的用户和更高的数据速率。
2.提高信号质量:通过波束赋形技术,可以降低信号间的干扰,提高信号质量和信噪比。
3.提高频谱效率:通过动态分配天线波束,可以实现对频谱资源的高效利用,降低频谱资源的浪费。
4.支持多用户接入:5G NR MIMO 波束赋形架构可以实现对多个用户的独立信号传输和接收,支持更多的用户接入。
四、5G NR MIMO 波束赋形架构的应用场景1.高密度用户场景:在密集城区、大型场馆等高密度用户场景下,5G NR MIMO 波束赋形架构可以实现对多个用户的独立信号传输,提高系统容量和用户体验。
2.高速移动场景:在高速列车、汽车等高速移动场景下,5G NR MIMO 波束赋形架构可以实现对动态变化的信道的自适应调整,提高信号质量和通信稳定性。

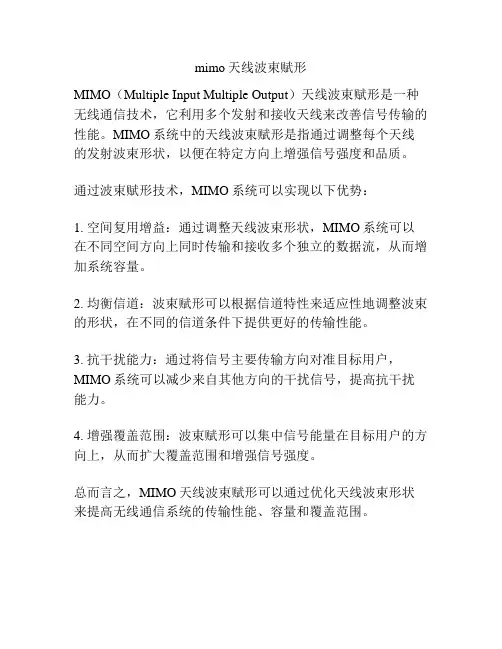

mimo天线波束赋形
MIMO(Multiple Input Multiple Output)天线波束赋形是一种无线通信技术,它利用多个发射和接收天线来改善信号传输的性能。
MIMO系统中的天线波束赋形是指通过调整每个天线的发射波束形状,以便在特定方向上增强信号强度和品质。
通过波束赋形技术,MIMO系统可以实现以下优势:
1. 空间复用增益:通过调整天线波束形状,MIMO系统可以在不同空间方向上同时传输和接收多个独立的数据流,从而增加系统容量。
2. 均衡信道:波束赋形可以根据信道特性来适应性地调整波束的形状,在不同的信道条件下提供更好的传输性能。
3. 抗干扰能力:通过将信号主要传输方向对准目标用户,MIMO系统可以减少来自其他方向的干扰信号,提高抗干扰能力。
4. 增强覆盖范围:波束赋形可以集中信号能量在目标用户的方向上,从而扩大覆盖范围和增强信号强度。
总而言之,MIMO天线波束赋形可以通过优化天线波束形状来提高无线通信系统的传输性能、容量和覆盖范围。
一种基于mimo通信与感知技术的通感一体化波束设
计方法
基于MIMO通信与感知技术的通感一体化波束设计方法:
1. 系统模型建立:首先,我们需要建立一个MIMO通信与感知技术的系统模型。
这个模型应包含发射机、信道和接收机等部分,其中发射机和接收机采用MIMO技术。
2. 波束成形设计:在MIMO系统中,波束成形是关键技术之一。
通过调整天线权重,我们可以将波束指向特定的方向,从而提高信号的接收质量。
在通感一体化设计中,我们需要将波束成形技术与感知技术相结合,使得波束不仅具有通信功能,还能实现感知任务。
3. 感知信息嵌入:在波束成形设计的基础上,我们需要将感知信息嵌入到波束中。
这些信息可以是目标的位置、速度等信息,通过调整波束的权重,可以将这些信息编码到波束中。
在接收端,通过解码波束,可以提取出感知信息。
4. 抗干扰与抗衰落技术:在通感一体化设计中,抗干扰与抗衰落技术也是关键技术之一。
我们可以采用先进的信号处理技术,如自适应滤波、干扰对消等,来提高系统的抗干扰能力。
同时,我们也可以采用信道编码、重传等技术来提高系统的抗衰落能力。
5. 性能评估:最后,我们需要对设计的通感一体化波束进行性能评估。
可以通过仿真实验或者实际测试来评估其性能。
评估指标包括通信速率、感知精度、抗干扰能力等。
以上是一种基于MIMO通信与感知技术的通感一体化波束设计方法。
需要
注意的是,这只是一种可能的实现方式,具体的实现方式可能会因应用场景、系统参数等因素而有所不同。
在实际应用中,需要根据具体情况进行优化和调整。
多波束mimo技术多波束MIMO技术是一种采用多个天线传输和接收信号的无线通信技术。
MIMO是多输入多输出的缩写,它利用多个天线实现了信号的空间多样性,从而提高了无线通信系统的容量和可靠性。
在传统的无线通信系统中,通常只有一个天线用于传输和接收信号。
然而,随着无线通信需求的增加,单天线系统的容量受到了限制。
为了克服这个问题,多波束MIMO技术应运而生。
多波束MIMO技术通过增加天线的数量,使得信号可以在不同的空间维度传输。
每个天线都可以独立地传输和接收信号,从而增加了系统的容量和可靠性。
多波束MIMO技术还可以通过控制每个天线的相位和幅度来实现波束的形成,从而进一步提高信号的传输效果。
多波束MIMO技术的优势有很多。
首先,它可以显著提高系统的容量。
通过使用多个天线传输和接收信号,系统可以同时处理多个数据流,从而增加了系统的总容量。
其次,多波束MIMO技术可以提高信号的可靠性。
由于信号可以通过多个路径传输,即使在信号受到干扰或衰落的情况下,仍然可以保证信号的可靠传输。
此外,多波束MIMO技术还可以提高系统的覆盖范围和传输速率,从而满足不同应用场景的需求。
在多波束MIMO技术中,波束成形是一个重要的技术。
波束成形是通过控制每个天线的相位和幅度来实现的。
通过调整每个天线的相位和幅度,可以实现波束的聚焦,从而提高信号的传输效果。
波束成形技术可以根据不同的需求进行调整,例如增加系统的容量、提高信号的覆盖范围等。
多波束MIMO技术在无线通信领域有着广泛的应用。
例如,在移动通信系统中,多波束MIMO技术可以提高系统的容量和覆盖范围,从而满足用户对高速和可靠通信的需求。
在无线局域网中,多波束MIMO技术可以提高系统的传输速率和覆盖范围,从而实现更快速和更稳定的无线网络连接。
多波束MIMO技术是一种利用多个天线传输和接收信号的无线通信技术。
它通过增加天线的数量和控制波束的形成,提高了系统的容量和可靠性。
多波束MIMO技术在无线通信领域有着广泛的应用前景,将为用户提供更快速、更稳定的无线通信服务。
3g massive mimo 波束赋形-回复什么是3G Massive MIMO波束赋形?3G Massive MIMO波束赋形是一种新颖的通信技术,它结合了3G 通信和Massive MIMO技术,旨在提高无线通信系统的容量和性能。
采用波束赋形技术可以实现对用户信号的精确定向和干扰抑制,从而提供更高的数据传输速率和更可靠的通信连接。
波束赋形是通过控制发射天线的信号相位和幅度来形成一束平行的无线信号,将其准确地投射到接收天线的方向。
这种技术克服了传统通信系统中波束的扩散性和丢失性,有效提高了信号的接收强度和信号传输质量。
Massive MIMO技术是一种利用大规模天线阵列进行通信的技术。
通过增加发射天线和接收天线的数量,可以提高系统的容量和频谱效率,同时降低功率消耗和延迟。
3G Massive MIMO波束赋形的实现步骤如下:第一步:确定系统参数在实施3G Massive MIMO波束赋形技术前,需要确定系统的一些参数,如信道状态信息的获取方式、反馈机制、用户分配策略等。
这些参数将直接影响系统的性能和效果。
第二步:获取信道状态信息为了实现波束赋形,系统需要准确地了解每个用户的信道状态信息(CSI)。
可以通过两种方式来获取CSI,一种是基于用户反馈的方式,即用户将接收到的信道状态信息反馈给基站;另一种是基于估计的方式,通过基站自身对信道状态的估计来获取CSI。
第三步:设计波束形成算法波束形成算法是决定系统性能和效果的关键因素。
常见的算法有最大比例传输(MRT)、零俘获波束成形以及遗传算法等。
这些算法根据具体的策略和准则来选择合适的波束权重,以最大化系统的容量和传输速率。
第四步:实施波束赋形一旦获取了CSI并设计了波束形成算法,系统就可以开始实施波束赋形。
基站将根据预先确定的参数和算法,控制发射天线产生相应的波束。
这些波束将精确地指向每个用户,提供更强的信号传输和接收。
第五步:性能评估和调优实际的3G Massive MIMO波束赋形系统需要进行性能评估和调优。
大规模MIMO系统中的波束赋形算法研究大规模多输入多输出(MIMO)系统是一种新的通信技术,可以有效地提高无线通信系统的容量和传输性能。
在大规模MIMO系统中,波束赋形算法是一种重要的技术手段,可以通过调整天线阵列的权重来改变信号的传输方向,从而实现信号的增强、干扰的抑制。
波束赋形算法的研究源于传统的波束赋形技术,传统的波束赋形技术主要依靠天线阵列的干涉效应来实现信号的增强和干扰的抑制。
然而,在大规模MIMO系统中,由于天线数量的增加,传统的波束赋形技术存在着计算复杂度高、系统性能下降等问题。
近年来,随着波束赋形算法研究的深入,一种基于压缩感知理论的波束赋形算法被广泛关注。
该算法通过对接收信号的压缩感知重建,实现了对信号空间稀疏度的测量和重建。
这种基于压缩感知的波束赋形算法具有计算复杂度低、系统性能优越的特点,逐渐成为大规模MIMO系统中的研究热点。
另外,还有一种基于深度学习的波束赋形算法也引起了广泛的关注。
该算法利用深度神经网络来学习和优化波束赋形参数,通过反向传播算法实现对网络权重的调整。
这种基于深度学习的波束赋形算法具有非线性建模能力强、适应性好的特点,可以适应不同场景的信道环境,提高系统的传输性能。
而在大规模MIMO系统中,由于天线阵列的规模较大,存在着信道状态信息获取的困难。
为了克服这一困难,研究人员提出了一种基于反馈信道的波束赋形算法。
该算法通过反馈信道中的信息,对波束赋形参数进行优化调整,从而实现信号的增强和干扰的抑制。
这种基于反馈信道的波束赋形算法可以大大减小系统的计算复杂度,提高系统的传输性能。
除了以上几种波束赋形算法,还有一种基于自适应优化的波束赋形算法也值得关注。
该算法通过对信道状态信息的估计和预测,对波束赋形参数进行自适应调整,从而实现对信号的优化传输。
这种基于自适应优化的波束赋形算法具有自学习和自适应性强的特点,可以适应不同的信道环境和传输需求。
综上所述,大规模MIMO系统中的波束赋形算法是一项重要的研究课题。
MIMO 系统的波束形成技术研究及其仿真杨尚贤1,王明皓2(1.沈阳航空航天大学辽宁沈阳110136;2.沈阳飞机设计研究所辽宁沈阳110035)摘要:概述了智能天线中的波束形成技术和MIMO 系统中空时分组码原理,基于传统的最小均方(LMS )算法和MI -MO 系统中空时分组码,研究分析了两者相结合的可行性。
关键词:智能天线;LMS 算法;MIMO ;空时分组码;误码率中图分类号:TN821.91文献标识码:A文章编号:1674-6236(2012)24-0093-03MIMO systems beamforming technology and its simulationYANG Shang -xian 1,WANG Ming -hao 2(1.Shenyang Aerospace University ,Shenyang 110136;China ;2.Shenyang Aircraft Design Institute ,Shenyang 110035;China )Abstract:The overview of beamforming technology in the smart antenna and space -time block code principle in the multiple -input multiple -output (MIMO )system ,studied and analyzed the feasibility of combination based on the traditional least mean square (LMS )algorithm and the multiple -input multiple -output (MIMO )system space -time block codes.Key words:smart antenna ;LMS algorithm ;MIMO ;STBC ;BER收稿日期:2012-09-03稿件编号:201209021作者简介:杨尚贤(1985—),男,辽宁大石桥人,硕士研究生。
研究方向:航空电子信息系统。
随着移动通信技术的快速发展,移动通信用户的数目迅速增加,有限的频谱资源难以满足日益增长的全球市场对于移动通信的巨大需求。
采用多输入多输出(MIMO )技术充分利用频域资源实现移动通信系统性能的有效提高,已经成为近些年来的研究热点[1-4]。
在无线通信系统中,多径衰落和各种干扰是普遍存在的。
智能天线技术能够有效地抑制多径干扰、同信道干扰、多址干扰等各类型的干扰。
而空时编码技术可以在不损失带宽的情况下获得很高的编码增益和分集增益,从而实现抗多径衰落的目的。
因此,如果将空时编码技术与波束形成技术相结合将会获得更好的系统性能,文中将对空时编码技术与波束形成技术相结合的可行性进行研究。
1智能天线中的自适应波束形成技术自适应波束形成技术的基本原理,是根据一定的准则和算法自适应地调整阵列天线阵元激励的权值,使得阵列接收信号通过加权叠加后,输出信号的质量在所采取的准则下最优。
波束形成原理图,如图1所示。
经典的自适应波束形成算法有最小均方算法(LMS )和递归最小二乘算法(RLS ),采样矩阵求逆(SMI )算法,最小二乘横模算法(LS-CMA ),基于DOA 估计的空间线性约束最小方差算法(LCMV )、最小方差无畸变响应(MVDR )算法、特征子空间(ESB )算法等,以上算法各有其优缺点[5-9]。
本文将以LMS 算法为基础探讨研究波束形成技术。
W (n +1)=W (n )+12μ[-ΔW(E {ε2(n )})]=W (n )+μ[r xd -R xx W (n )](1)其中,W 是加权向量,μ是常数,称为步长因子,ε(n )是输出信号与有用信号之间的误差,r xd 是输入信号与有用信号的互相关矩阵,R xx 是输入向量自相关矩阵。
因为r xd ,R xx 都是统计量,因此实际计算需要用估计值代替,LMS 算法的原理[10]是:采用瞬时采样值进行这两项的估计,即在第n 个快拍,r xd 和R xx 的估计值R赞xd 和R 赞xx 为r赞xd =d *(n )x (n )(2)R赞xx =x (n )x H (n )(3)于是将式(2)、(3)代入式(1)得,W (n +1)=W (n )+μ[d *(n )x (n )-x (n )x H (n )W (n )]=W (n )+μx (n )[d *(n )-y *(n )]=W (n )+μx (n )ε*(n )(4)电子设计工程Electronic Design Engineering第20卷Vol.20第24期No.242012年12月Dec.2012图1波束形成原理图Fig.1Principle diagram of beamforming《电子设计工程》2012年第24期此式即是LMS 算法的迭代公式。
由式(4)可以看出,LMS 算法的收敛速度与步长因子成正比,当步长太小时,收敛速度太慢,无法及时捕获到期望信号的变化;当步长过长,LMS 算法将得不到最优权值,因此需要选择一个补偿范围来确保收敛。
经研究表明[11],当0≤μ≤12λmax时,可以保证算法收敛,其中λmax 是R xx的最大特征值。
2MIMO 的空时编码技术空时编码同时利用是时间和空间两维来构造码字,使用多个天线进行信息的发射和接收。
空时编码在不同天线发送的信号中引入空域和时域相关,可以充分利用多天线的空间分集和采用信道编码和交织的时间分集,能够有效抵抗衰落,获得分集增益和编码增益,并且能够在传输信道中实现并行的多路传送,提高频带利用率[10]。
空时编码原理图,如图2所示。
空时编码技术主要有空时格形码(STTC ,space -timetrellis codes )、空时分组码(STBC ,space -time block codes )和贝尔空时分层机构(BLAST ,Bell labs layered space -timearchitecture )。
3种编码方式各有利弊,下面根据本文的研究内容,主要对空时分组码进行研究。
Alamouti 在1998年提出了一种简单的两只路发射分集方案,当使用两副发射天线、一副接收天线时所获得的增益与使用一副发射天线、两副接收天线时所获得的增益一样,而且这种方案可以推广到两副发射天线、M 副接收天线的情况,所获得的分集增益为2M [10]。
Tarokh 将Alamouti 提出的两天线发射分集方案推广到任意多个发射天线,并应用正交设计理论,提出了正交空时分组码。
采用发射分集方案为2×2的MIMO 系统空时分组码结构图,如图3所示。
以其中接收电线一为例,简述其工作原理。
在某t 时刻,从两副发射天线上同时发射2个信号,天线一发射信号s 0,天线二发射信号s 1;假设符号周期为T ,在下一个时刻t +T ,天线一发射信号-s *1,天线二发射信号s *0。
设发射天线一与接收天线一之间的信道增益用复数h 0(t )表示,发射天线二与接收天线一之间的信道增益用复数h 1(t )表示。
假设在2个连续的符号周期内衰落保持不变,即h 0(t )=h 0(t +T )=h 0=α0e j θh 1(t )=h 1(t +T )=h 1=α1e j θ(5)在时刻t 和时刻t +T 接收到的信号可以分别表示为r 0=r (t )=h 0s 0+h 1s 1+n 0r 1=r (t +T )=-h 0s *1+h 1s *0+n 1(6)其中n 0、n 1表示接收端的噪声和干扰。
接收端的合并器将以下2个组合信号送入最大似然检测器s 軇0=h *0r 0+h 1r *1s 軇1=h *1r 0-h 0r *1(7)将式(5)、(6)代入式(7)得s 軇0=h *0r 0+h 1r *1=(α20+α21)s 0+h *0n 0+h 1n *1s 軇1=h *1r 0-h 0r *1=(α20+α21)s 1-h 0n *1+h *1n 0(8)在接收端可以利用最大似然准则进行判决。
假设判决信号分别为s 0i 和s 1i ,当且仅当i ≠k ,有d 2(r 0,h 0s 0i +h 1s 1i )+d 2(r 1,-h 0s *1i +h 1s *0i )≤d 2(r 0,h 0s 0k +h 1s 1k )+d 2(r 1,-h 0s *1k +h 1s *0k )(9)其中d 2(x ,y )=(x -y )(x -y )*式(9)等价为(α20+α21-1)s 0i2+d 2(s 軇0,s 0i )≤(α20+α21-1)s 0k2+d 2(s 軇0,s 0k ),坌i ≠k(α20+α21-1)s 1i2+d 2(s 軇1,s 1i )≤(α20+α21-1)s 1k2+d 2(s 軇1,s 1k ),坌i ≠k(10)对于PSK 信号,s i2=s k2,坌i ,k ,因此,当且仅当下式成立时将s 0和s 1判决为s 0i 和s 1i :d 2(s軇0,s 0i )≤d 2(s 軇0,s 0k ),坌i ≠k d 2(s軇1,s 1i )≤d 2(s 軇1,s 1k ),坌i ≠k (11)3实验仿真在仿真过程中,采用发射分集方案为2×2的MIMO 系统正交空时分组码,每个发射单元由阵元数为4,阵元间距为d =λ2的天线阵组成,接收信号的到达角为θ0=10°,干扰信源到达角为θ1=60°,θ2=-30°。
设初始的天线阵权值全为0。
假定期望信号接收的信号向量为x s (k )=a 0s (k ),s (k )=cos (2*pi *t (k )/T ),T =1ms ,t =(1:100)*T /100。
由图4可以看出,系统在方位角为10°时,输出能量达到最大,在方位角为-30°和60°达到最小。
由图5可以看出,采用LMS 算法与STBC 相结合的MIMO 系统较之,仅采用STBC 的MIMO 系统误码率要低。
4结论仿真结果表明,采用LMS 算法与STBC 相结合的系统性能明显优于仅采用STBC 的系统性能。
,但本文是以期望信号图3MIMO 系统空时分组码结构图Fig.3MIMO system structure diagram of the space -time block codes图2MIMO 空时编码原理图Fig.2Principle diagram of MIMO space -time codes图5采用LMS 算法与STBC 相结合的MIMO 系统与仅采用STBC的MIMO 系统误码率曲线Fig.5Using LMS algorithm combined with STBC MIMO system usingonly the STBC MIMO system BER curves图4采用LMS 算法与STBC 相结合MIMO 系统波束图Fig.4LMS algorithm combined with STBC MIMO system beam pattern足够大于干扰信号为前提的,否则,系统性能将会严重下降。
