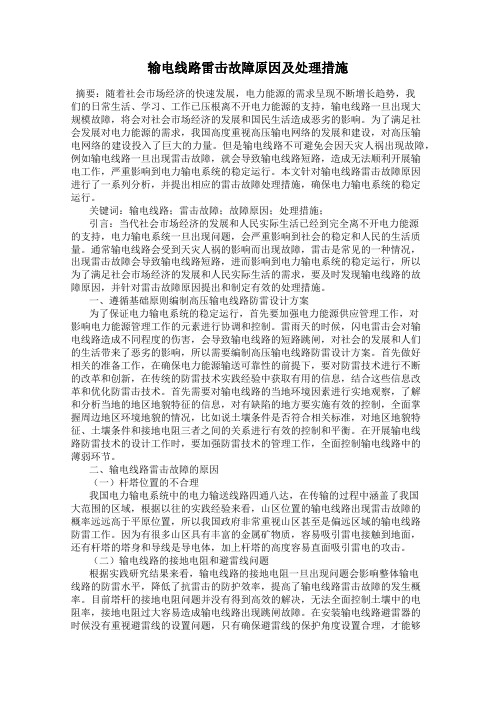

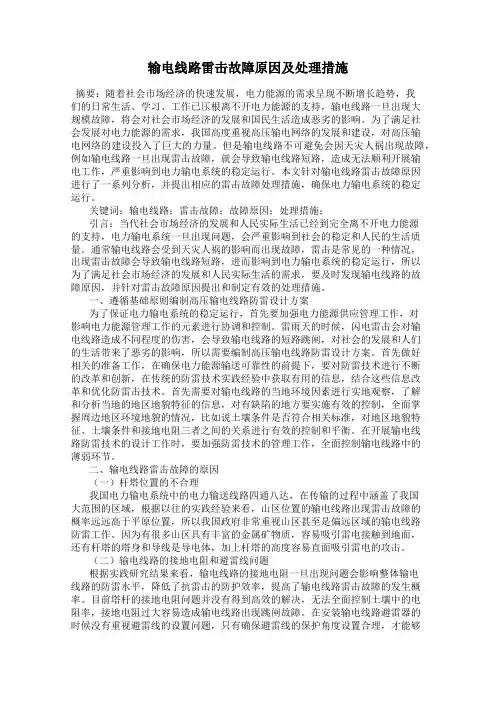

输电线路雷击故障原因及处理措施摘要：随着社会市场经济的快速发展，电力能源的需求呈现不断增长趋势，我们的日常生活、学习、工作已压根离不开电力能源的支持，输电线路一旦出现大规模故障，将会对社会市场经济的发展和国民生活造成恶劣的影响。
为了满足社会发展对电力能源的需求，我国高度重视高压输电网络的发展和建设，对高压输电网络的建设投入了巨大的力量。
但是输电线路不可避免会因天灾人祸出现故障，例如输电线路一旦出现雷击故障，就会导致输电线路短路，造成无法顺利开展输电工作，严重影响到电力输电系统的稳定运行。
本文针对输电线路雷击故障原因进行了一系列分析，并提出相应的雷击故障处理措施，确保电力输电系统的稳定运行。
关键词：输电线路；雷击故障；故障原因；处理措施；引言：当代社会市场经济的发展和人民实际生活已经到完全离不开电力能源的支持，电力输电系统一旦出现问题，会严重影响到社会的稳定和人民的生活质量。
通常输电线路会受到天灾人祸的影响而出现故障，雷击是常见的一种情况，出现雷击故障会导致输电线路短路，进而影响到电力输电系统的稳定运行，所以为了满足社会市场经济的发展和人民实际生活的需求，要及时发现输电线路的故障原因，并针对雷击故障原因提出和制定有效的处理措施。
一、遵循基础原则编制高压输电线路防雷设计方案为了保证电力输电系统的稳定运行，首先要加强电力能源供应管理工作，对影响电力能源管理工作的元素进行协调和控制。
雷雨天的时候，闪电雷击会对输电线路造成不同程度的伤害，会导致输电线路的短路跳闸，对社会的发展和人们的生活带来了恶劣的影响，所以需要编制高压输电线路防雷设计方案。
首先做好相关的准备工作，在确保电力能源输送可靠性的前提下，要对防雷技术进行不断的改革和创新，在传统的防雷技术实践经验中获取有用的信息，结合这些信息改革和优化防雷击技术。
首先需要对输电线路的当地环境因素进行实地观察，了解和分析当地的地区地貌特征的信息，对有缺陷的地方要实施有效的控制，全面掌握周边地区环境地貌的情况，比如说土壤条件是否符合相关标准，对地区地貌特征、土壤条件和接地电阻三者之间的关系进行有效的控制和平衡。
加油加气站存在的雷击隐患及防雷措施摘要：随着经济及汽车行业的快速发展，燃油汽车、混动汽车及新能源汽车大量涌入各个地区，相应配套的加油站和加气站也逐渐增多。
加油加气站的增加满足了为汽车配备能源的需要，更为人们的驾车出行提供了便利。
但是近年来雷电灾害时有发生，也就加大了作为易燃易爆场所的加油加气站的危险性。
加油加气站一旦遭遇雷击事故，会对人们的生命财产安全造成巨大的威胁。
本文阐述了影响加油加气站安全的雷击形式，分析了加油加气站存在的雷击隐患，并探究了加油加气站加强雷电防范的具体措施，以提高加油加气站的安全性，进而保障社会的安全稳定。
关键词：加油站；加气站；雷击；隐患；防雷引言雷电灾害的发生频率较高，且破坏力极强，影响范围也极广。
雷击不仅会破坏建筑物、电子设备，更会使易燃易爆物体燃烧爆炸，造成重大的安全事故。
加油加气站存储的汽油、柴油及天然气等容易挥发，而挥发出的气体由于静电作用产生火花或遇到明火，就会燃烧甚至爆炸。
因此加油加气站需加强对安全隐患的分析、排查，做好防雷措施，防患于未然，避免安全事故的发生。
1雷击危害加油加气站的形式雷电是伴有闪电和雷鸣的一种放电现象，且常产生于对流发展旺盛的积雨云中，当积雨云中的电荷积累到一定程度，携带不同电荷的云团之间，或云团与大地之间的电场强度能够击穿空气，就开始先导放电，随着异性电荷的剧烈中和，就会产生巨大的电流，从而出现强烈的闪电和雷鸣。
雷击对加油加气站的危害主要有直接雷击、感应雷和雷电反击三种形式。
直接雷击形式就是加油加气站内的油罐、管道及加油加气设备等被直击雷击中产生瞬间高压电流，从而产生极大的热能和机械作用，从而引起了加油加气站内设施的燃烧爆炸。
感应雷电则是在雷云释放后，其周围的金属导线就会出现静电感应或电磁感应，而这些电磁和电流就会产生传导和耦合效应，通过加油加气站周围的金属构件向周边放电，进而引燃汽油、天然气等，导致火灾爆炸事故的发生。
雷电反击形式就是遭受雷击的金属体在将雷电流导入大地时，其引导金属体上会产生高压电流，从而与周围的金属体产生较大的电位差，并引起闪络，在接闪时与大地间产生高压，并和大地其他金属体发生的放电就是雷电反击；雷电反击会破坏加油加气站电气设备的绝缘性能，进而造成金属管道被破坏，从而引发加油加气站重大安全事故。
自古以来，闪电具有毁灭性的恐怖力量，对建筑物和设备造成严重的损害，甚至造成人员伤亡。

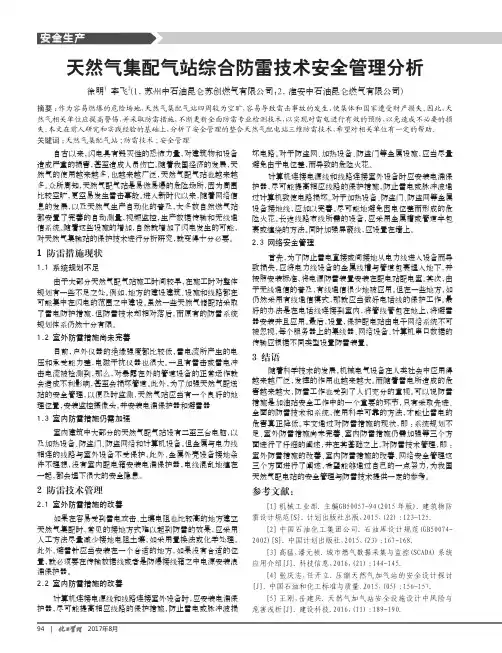

随着我国经济的发展，天然气的使用越来越多，也越来越广泛，天然气配气站也越来越多。
众所周知，天然气配气站是易燃易爆的危险场所，因为周围比较空旷，更空易发生雷击事故。
进入新时代以来，随着网络信息的发展，以及天然气生产自动化的普及，大多数自然燃气站都安置了完善的自动测量，视频监控，生产数据传输和无线通信系统。
随着这些设施的增加，自然就增加了闪电发生的可能，对天然气集输站的保护技术进行分析研究，就变得十分必要。
1 防雷措施现状1.1 系统规划不足由于大部分天然气配气站施工时间较早，在施工时对整体规划有一些不足之处。
例如，地方的建设建筑、设施和线路都在可能集中在闪电的范围之中建设。
虽然一些天然气储配站采取了雷电防护措施，但防雷技术却相对落后，而原有的防雷系统规划体系仍然十分有限。
1.2 室外防雷措施尚未完善目前，户外仪器的绝缘强度都比较低，雷电流所产生的电压和承受能力差，电磁干扰仪器也很大。
一旦有雷击或雷电冲击电流被检测到，那么，对暴露在外的管道设备的正常运作就会造成不利影响，甚至会损坏管道。
此外，为了加强天然气配送站的安全管理，以便及时监测，天然气站应当有一个良好的地理位置，安装监控摄像头，并安装电涌保护器和避雷器1.3 室内防雷措施仍需加强室内建筑中大部分的天然气配气站设有二至三台电脑，以及加热设备、防盗门、防盗网络和计算机设备。
但金属与电力线相连的线路与室外设备不受保护，此外，金属外壳设备接地条件不理想，没有室内配电箱安装电涌保护器，电线混乱地缠在一起，都会埋下很大的安全隐患。
2 防雷技术管理2.1 室外防雷措施的改善如果在容易受到雷电攻击、土壤电阻也比较高的地方建立天然气集配时，常见的接地方式难以起到防雷的效果，应采用人工方法尽量减少接地电阻土壤，如采用置换法或化学处理。
此外，避雷针应当安装在一个合适的地方，如果没有合适的位置，就必须要在传输数据线或者是防爆接线箱之中电源安装浪涌保护器。

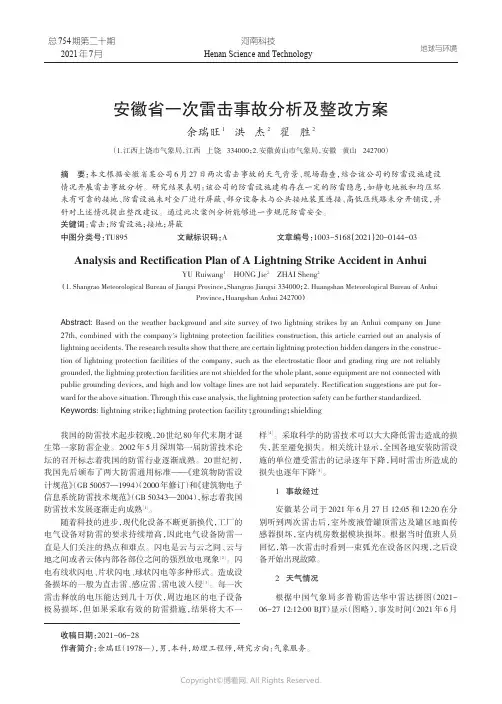

总754期第二十期2021年7月河南科技Henan Science and Technology安徽省一次雷击事故分析及整改方案余瑞旺1洪杰2翟胜2（1.江西上饶市气象局，江西上饶334000；2.安徽黄山市气象局，安徽黄山242700）摘要：本文根据安徽省某公司6月27日两次雷击事故的天气背景、现场勘查，结合该公司的防雷设施建设情况开展雷击事故分析。
研究结果表明：该公司的防雷设施建构存在一定的防雷隐患，如静电地板和均压环未有可靠的接地、防雷设施未对全厂进行屏蔽、部分设备未与公共接地装置连接、高低压线路未分开铺设，并针对上述情况提出整改建议。
通过此次案例分析能够进一步规范防雷安全。
关键词：雷击；防雷设施；接地；屏蔽中图分类号：TU895文献标识码：A文章编号：1003-5168（2021）20-0144-03 Analysis and Rectification Plan of A Lightning Strike Accident in AnhuiYU Ruiwang1HONG Jie2ZHAI Sheng2（1.Shangrao Meteorological Bureau of Jiangxi Province，Shangrao Jiangxi334000；2.Huangshan Meteorological Bureau of AnhuiProvince，Huangshan Anhui242700）Abstract:Based on the weather background and site survey of two lightning strikes by an Anhui company on June 27th,combined with the company's lightning protection facilities construction,this article carried out an analysis of lightning accidents.The research results show that there are certain lightning protection hidden dangers in the construc⁃tion of lightning protection facilities of the company,such as the electrostatic floor and grading ring are not reliably grounded,the lightning protection facilities are not shielded for the whole plant,some equipment are not connected with public grounding devices,and high and low voltage lines are not laid separately.Rectification suggestions are put for⁃ward for the above situation.Through this case analysis,the lightning protection safety can be further standardized. Keywords:lightning strike；lightning protection facility；grounding；shielding我国的防雷技术起步较晚，20世纪80年代末期才诞生第一家防雷企业。
一、目的和依据为了有效预防和应对燃气场站可能发生的雷电灾害，保障场站设施和人员安全，降低灾害损失，依据《中华人民共和国安全生产法》、《中华人民共和国气象法》等相关法律法规，特制定本预案。
二、适用范围本预案适用于我场站内所有可能遭受雷电灾害的设施、设备和人员。
三、组织机构及职责1. 成立雷电灾害应急处置领导小组领导小组负责组织、协调、指挥雷电灾害应急处置工作，成员包括：（1）组长：场站站长（2）副组长：安全副站长、设备副站长（3）成员：各部门负责人2. 各部门职责（1）安全部门：负责雷电灾害预警、现场指挥、应急处置等工作。
（2）设备部门：负责场站设施、设备的检查、维护和抢修。
（3）运营部门：负责场站运行、调度和保障。
（4）人力资源部门：负责人员调配、培训和演练。
四、应急处置流程1. 雷电灾害预警（1）安全部门根据气象部门发布的雷电预警信息，及时向全体员工发布预警信息。
（2）各部门负责人根据预警信息，组织本部门人员采取相应防护措施。
2. 雷电灾害发生（1）安全部门立即启动应急预案，向领导小组报告情况。
（2）领导小组根据灾害情况，决定启动应急处置工作。
3. 应急处置（1）安全部门组织人员对现场进行警戒，确保人员安全。
（2）设备部门对受影响的设施、设备进行检查、维护和抢修。
（3）运营部门调整运行计划，确保场站安全运行。
4. 灾害处理（1）安全部门组织人员对事故现场进行勘查，评估损失。
（2）设备部门根据损失情况，制定修复方案。
（3）运营部门恢复正常运行。
5. 灾后恢复（1）各部门根据实际情况，制定恢复计划。
（2）安全部门对恢复情况进行监督，确保恢复质量。
五、保障措施1. 加强雷电灾害预警信息收集，提高预警准确性。
2. 定期对场站设施、设备进行检查、维护，确保其正常运行。
3. 加强员工培训，提高应急处置能力。
4. 定期开展应急演练，提高应急处置效率。
5. 建立雷电灾害应急处置基金，确保应急处置工作顺利进行。
一、编制目的为确保燃气设施在雷雨季节的安全运行，防止雷击事故的发生，保障人民群众生命财产安全，特制定本预案。
二、适用范围本预案适用于燃气公司所属燃气设施、燃气站房、输配管网、用户终端等在雷雨季节的防雷工作。
三、组织机构及职责1. 成立燃气防雷专项领导小组，负责全面领导和协调燃气防雷工作。
2. 领导小组下设办公室，负责具体组织实施和监督检查。
3. 各燃气站房、输配管网、用户终端等生产、运行部门，负责本部门的防雷工作。
四、防雷措施1. 燃气设施防雷（1）对燃气设施进行定期检查、维护，确保防雷设施完好。
（2）对燃气设施安装防雷接地装置，确保接地电阻符合规范要求。
（3）对燃气设施进行防雷改造，提高防雷能力。
2. 燃气站房防雷（1）对站房进行防雷接地处理，确保接地电阻符合规范要求。
（2）对站房内的设备、电缆等采取防雷保护措施。
（3）对站房进行防雷改造，提高防雷能力。
3. 输配管网防雷（1）对输配管网进行定期检查、维护，确保防雷设施完好。
（2）对输配管网进行防雷改造，提高防雷能力。
（3）对输配管网进行雷电监测，及时发现并处理雷击事故。
4. 用户终端防雷（1）对用户终端进行防雷接地处理，确保接地电阻符合规范要求。
（2）对用户终端进行防雷改造，提高防雷能力。
（3）加强对用户终端的防雷宣传教育，提高用户防雷意识。
五、应急处置1. 雷击事故发生后，立即启动本预案，采取应急措施。
2. 组织人员进行现场勘查，确定事故原因。
3. 对受损设施进行抢修，确保燃气设施恢复正常运行。
4. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
六、预案演练1. 定期组织防雷应急预案演练，提高应急处置能力。
2. 演练内容包括：防雷设施检查、接地电阻测试、事故应急处理等。
3. 演练结束后，对演练进行总结评估，完善预案。
七、附则1. 本预案由燃气公司负责解释。
2. 本预案自发布之日起实施。
3. 如遇特殊情况，燃气公司可根据实际情况对本预案进行修订。

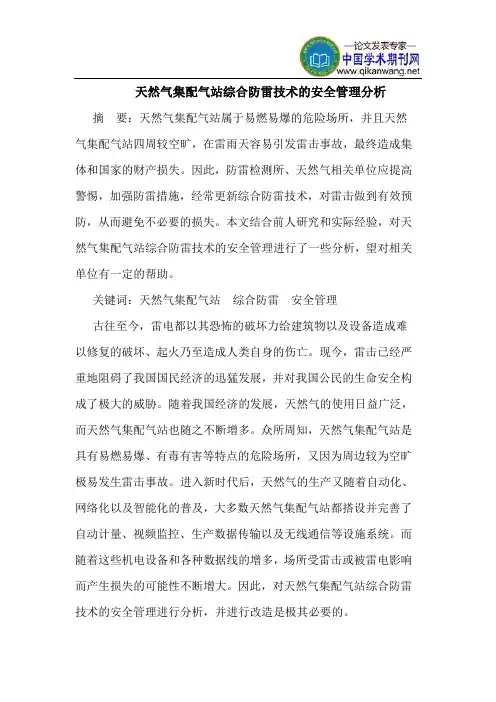

天然气集配气站综合防雷技术的安全管理分析摘要：天然气集配气站属于易燃易爆的危险场所，并且天然气集配气站四周较空旷，在雷雨天容易引发雷击事故，最终造成集体和国家的财产损失。
因此，防雷检测所、天然气相关单位应提高警惕，加强防雷措施，经常更新综合防雷技术，对雷击做到有效预防，从而避免不必要的损失。
本文结合前人研究和实际经验，对天然气集配气站综合防雷技术的安全管理进行了一些分析，望对相关单位有一定的帮助。
关键词：天然气集配气站综合防雷安全管理古往至今，雷电都以其恐怖的破坏力给建筑物以及设备造成难以修复的破坏、起火乃至造成人类自身的伤亡。
现今，雷击已经严重地阻碍了我国国民经济的迅猛发展，并对我国公民的生命安全构成了极大的威胁。
随着我国经济的发展，天然气的使用日益广泛，而天然气集配气站也随之不断增多。
众所周知，天然气集配气站是具有易燃易爆、有毒有害等特点的危险场所，又因为周边较为空旷极易发生雷击事故。
进入新时代后，天然气的生产又随着自动化、网络化以及智能化的普及，大多数天然气集配气站都搭设并完善了自动计量、视频监控、生产数据传输以及无线通信等设施系统。
而随着这些机电设备和各种数据线的增多，场所受雷击或被雷电影响而产生损失的可能性不断增大。
因此，对天然气集配气站综合防雷技术的安全管理进行分析，并进行改造是极其必要的。
一、天然气集配气站防雷措施的现状1.防雷系统建筑规划不足由于大多数天然气集配气站的建筑时间都比较早，对防雷意识的薄弱使其在建设期间的规划出现了一定的不足。
比如，场所的建筑物、相关设施以及线路都暴露在空旷的，雷电可能集中的范围内。
虽然有些天然气集配气站采取了一些防雷措施，但防雷技术的滞后，系统陈旧以及整个防雷系统规划的不足，对雷击预防还是很有限。
2.室外防雷措施不完善现今大多数天然气集配气站室外仪器的绝缘强度都较低，对于雷电产生的电压以及电流的经受能力也较差，并且电磁对仪器的干扰作用也很大。
由于以上几点，一旦集配气场遭受雷电袭击或是感应到雷电冲击，电流会经由外露的管线对仪器设备的正常工作和运行造成不良影响，甚至是损坏。

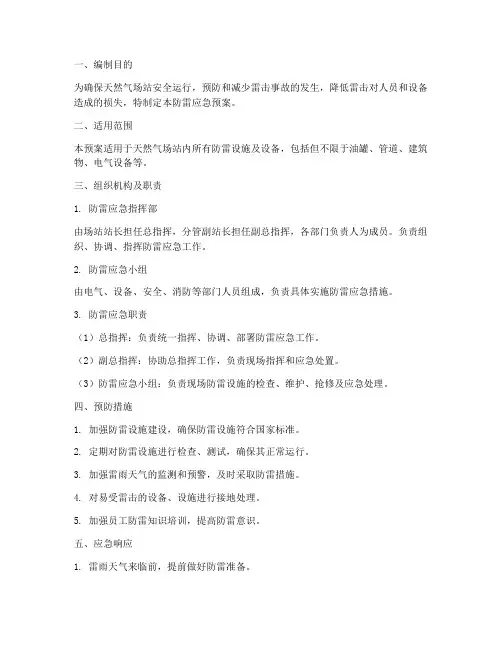

一、编制目的为确保天然气场站安全运行，预防和减少雷击事故的发生，降低雷击对人员和设备造成的损失，特制定本防雷应急预案。
二、适用范围本预案适用于天然气场站内所有防雷设施及设备，包括但不限于油罐、管道、建筑物、电气设备等。
三、组织机构及职责1. 防雷应急指挥部由场站站长担任总指挥，分管副站长担任副总指挥，各部门负责人为成员。
负责组织、协调、指挥防雷应急工作。
2. 防雷应急小组由电气、设备、安全、消防等部门人员组成，负责具体实施防雷应急措施。
3. 防雷应急职责（1）总指挥：负责统一指挥、协调、部署防雷应急工作。
（2）副总指挥：协助总指挥工作，负责现场指挥和应急处置。
（3）防雷应急小组：负责现场防雷设施的检查、维护、抢修及应急处理。
四、预防措施1. 加强防雷设施建设，确保防雷设施符合国家标准。
2. 定期对防雷设施进行检查、测试，确保其正常运行。
3. 加强雷雨天气的监测和预警，及时采取防雷措施。
4. 对易受雷击的设备、设施进行接地处理。
5. 加强员工防雷知识培训，提高防雷意识。
五、应急响应1. 雷雨天气来临前，提前做好防雷准备。
2. 雷雨天气时，加强对防雷设施的监控，发现异常情况立即报告。
3. 雷击事故发生后，立即启动应急预案，组织应急小组进行应急处置。
4. 采取以下措施：（1）切断事故现场电源，防止二次事故发生。
（2）对受损设备、设施进行抢修，确保场站正常运行。
（3）对事故现场进行清理，消除安全隐患。
（4）对受伤人员进行救治，确保人员安全。
六、应急保障1. 保障应急物资：确保防雷设施、设备、工具等应急物资充足。
2. 保障通信保障：确保应急通信畅通，及时传递信息。
3. 保障人员保障：确保应急人员具备必要的防雷知识和技能。
七、应急演练1. 定期组织防雷应急演练，提高员工应对雷击事故的能力。
2. 演练内容应包括：防雷设施检查、应急响应、事故处理等。
3. 演练结束后，对演练进行总结，及时改进应急预案。
八、附则1. 本预案由场站防雷应急指挥部负责解释。

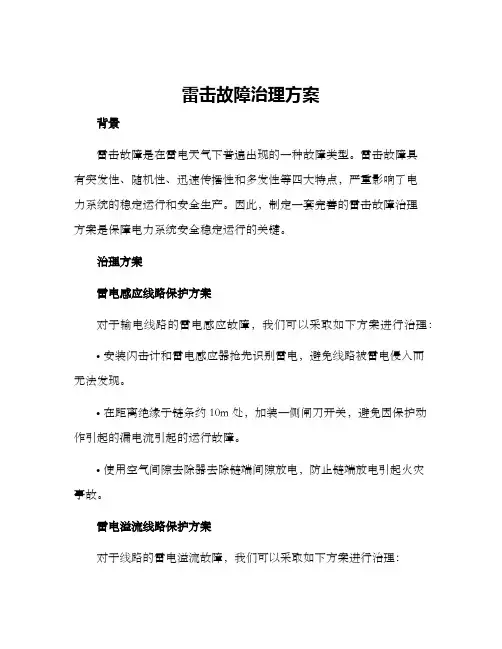

雷击故障治理方案背景雷击故障是在雷电天气下普遍出现的一种故障类型。
雷击故障具有突发性、随机性、迅速传播性和多发性等四大特点，严重影响了电力系统的稳定运行和安全生产。
因此，制定一套完善的雷击故障治理方案是保障电力系统安全稳定运行的关键。
治理方案雷电感应线路保护方案对于输电线路的雷电感应故障，我们可以采取如下方案进行治理：•安装闪击计和雷电感应器抢先识别雷电，避免线路被雷电侵入而无法发现。
•在距离绝缘子链条约10m处，加装一侧闸刀开关，避免因保护动作引起的漏电流引起的运行故障。
•使用空气间隙去除器去除链端间隙放电，防止链端放电引起火灾事故。
雷电溢流线路保护方案对于线路的雷电溢流故障，我们可以采取如下方案进行治理：•在变电站的进出线及主变停运期间，布置一定数量的工作人员进行防护工作，架设氢气灭弧器，早日发现并消除隐患。
•使用带状电流互感器监测变电设备跑冒滴漏情况，及时掌握变电设备的运行状态，提高设备安全性和可靠性。
•针对变电设备中的低压绕组，应加装低压避雷器以抵挡雷电过电压，考虑到操作方便性，可以使用具有电气特性出众的金属氧化物避雷器。
雷击故障抢修方案对于输电线路和变电设备由于雷击故障造成的停电，我们可以采取如下方案进行抢修：•默认线路和设备上均充电，以此保证人员安全。
同时，及时组织专业人员对所有停电设备进行排查，查看受损程度，确定抢修方案并进行故障判断。
•处理由于雷击造成的线路断裂，拔出断裂线缆，并使用绝缘手套，拉棉绳穿插套在离断裂线头20cm处，分别将两条断头往棉绳上一抛，在拉住棉绳后将两条断头拧在一起，然后固定棉绳，拉力检查后用绝缘胶布绑扎。
•针对变电设备被雷击造成的停电情况，使用专业工具打开设备，细心查看设备受损情况，如发现各类设备的受损情况：在需拆卸设备时，当务之急是拆卸现场的安全。
•针对损坏严重的设备，应及时向供电公司总部报告，调取必要的设备故障处理方案，进行更换或维修处理。
总结以上就是针对雷击故障制定的一套完善的治理方案。
一、总则1.1 编制目的为有效预防和应对燃气场站可能发生的雷电灾害，保障人员生命安全，最大限度地减少财产损失，维护社会稳定，特制定本预案。
1.2 编制依据《中华人民共和国气象法》、《防雷减灾管理办法》、《安全生产法》、《应急预案编制指南》等相关法律法规。
1.3 适用范围本预案适用于本燃气场站及其周边区域可能发生的雷电灾害应急响应工作。
二、组织机构与职责2.1 组织机构成立燃气场站雷电灾害应急指挥部，下设办公室、现场指挥部、抢险救援组、医疗救护组、通讯联络组、后勤保障组等。
2.2 职责（1）应急指挥部：- 负责统一领导和指挥雷电灾害应急响应工作。
- 制定和调整应急预案，发布应急响应命令。
- 组织协调各部门、各小组开展应急响应工作。
（2）办公室：- 负责收集、整理和上报雷电灾害相关信息。
- 协调各部门、各小组的应急响应工作。
- 负责应急响应工作的后勤保障。
（3）现场指挥部：- 负责现场应急响应工作的组织、协调和指挥。
- 负责现场人员、物资的调度。
- 负责现场安全保卫和交通管制。
（4）抢险救援组：- 负责现场抢险救援工作，包括抢修设施、设备、管道等。
- 负责现场人员疏散和安置。
（5）医疗救护组：- 负责现场受伤人员的救治和转运。
- 负责现场卫生防疫工作。
（6）通讯联络组：- 负责应急响应工作的通讯联络。
- 负责向上级部门、相关部门报告信息。
（7）后勤保障组：- 负责应急响应工作的物资保障。
- 负责应急响应工作的后勤服务。
三、预警与预防3.1 预警- 建立雷电灾害预警机制，密切关注气象部门发布的雷电预警信息。
- 一旦发布雷电预警，立即启动应急预案，做好应急响应准备。
3.2 预防- 加强防雷设施建设，确保防雷设施完好有效。
- 定期对防雷设施进行检查、维护和保养。
- 加强员工防雷减灾知识培训，提高员工防雷减灾意识。
四、应急响应4.1 启动条件- 雷电预警信息发布，且可能对燃气场站造成危害。
- 燃气场站发生雷电灾害，可能造成人员伤亡和财产损失。

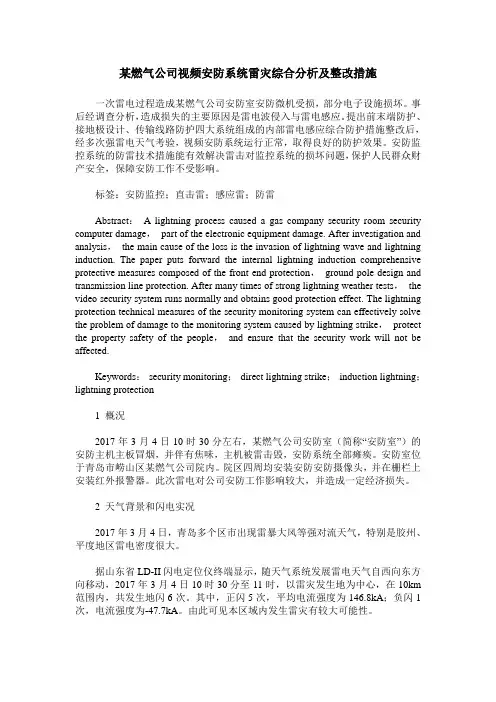

某燃气公司视频安防系统雷灾综合分析及整改措施一次雷电过程造成某燃气公司安防室安防微机受损，部分电子设施损坏。
事后经调查分析，造成损失的主要原因是雷电波侵入与雷电感应。
提出前末端防护、接地极设计、传输线路防护四大系统组成的内部雷电感应综合防护措施整改后，经多次强雷电天气考验，视频安防系统运行正常，取得良好的防护效果。
安防监控系统的防雷技术措施能有效解决雷击对监控系统的损坏问题，保护人民群众财产安全，保障安防工作不受影响。
标签：安防监控；直击雷；感应雷；防雷Abstract：A lightning process caused a gas company security room security computer damage，part of the electronic equipment damage. After investigation and analysis，the main cause of the loss is the invasion of lightning wave and lightning induction. The paper puts forward the internal lightning induction comprehensive protective measures composed of the front end protection，ground pole design and transmission line protection. After many times of strong lightning weather tests，the video security system runs normally and obtains good protection effect. The lightning protection technical measures of the security monitoring system can effectively solve the problem of damage to the monitoring system caused by lightning strike，protect the property safety of the people，and ensure that the security work will not be affected.Keywords：security monitoring；direct lightning strike；induction lightning；lightning protection1 概況2017年3月4日10时30分左右，某燃气公司安防室（简称“安防室”）的安防主机主板冒烟，并伴有焦味，主机被雷击毁，安防系统全部瘫痪。
浅谈天然气工艺站区防雷系统解决方案摘要：本文主要针对天然气工艺站区的防雷状况，介绍了雷击造成的危害，并提出了天然气工艺站区防雷设计的方案。
关键词：天然气工艺站区防雷设计天然气工艺站区发生安全事故的主要因素在于资源的不安全状态以及人的不安全行为。
天然气工艺站区在工作的过程中，存在大量的天然气等火灾危险性等级较高的物质，具有易爆易燃等特性，假如人工操作失误、设备出现故障以及自然灾害等就很容易造成泄漏，极有可能造成爆炸等事故。
所以，天然气工艺站区的安全管理工作显得尤为重要。
目前，我国大部分咸水沽工艺设备调压站一般都位于城市边缘，主要为城市及周边地区调压输送天然气，满足城乡居民生产生活需求。
站区通常处于开阔地带，在一旦遇到雷雨天气经常会发生雷击状况，一旦防雷系统不够科学发生雷击事故不但将影响设备的正常运转，甚至还有可能危及到站区内工作人员的生命财产安全。
一、雷击造成的危害形式1.地电位反击接地网的地电位在雷电击中配备有避雷装置的建筑物时将在瞬间被抬到数万伏，具有强烈破坏力的雷电流会从各种设备的接地部分流向设备的各种网络信号系统或者设备的供电系统，也有击穿大地流向其它设备相应系统的可能，进而对周边相关电子设备产生巨大破坏。
2.感应过电压闪电在雷击发生在一些线路或设备的附近时没有直接对地进行放电，而是在云层之间出现的放电现象被称为感应过电压。
闪电将电荷释放出，而且将在金属导体和线缆上感应出过电压。
雷电在雷击放电发生于有避雷设施的建筑物时将沿着建筑物最上面的例如避雷网、避雷线、避雷带以及避雷针等接闪器设备，在雷电释放到大地的过程中将在接地线周围形成强大的瞬变磁场，这种磁场时常会干扰到一些电子设备，造成数据丢失甚至可能引起元器件被击穿或者电路板烧毁的现象，导致整个系统陷于瘫痪状态。
3.雷电波侵入波雷电波侵入波指的是雷电对布放在建筑物外部的线缆放电。
线缆上的过电压或者雷电波以几乎接近光速的速度沿着电缆线路扩散，侵入并危及自动化控制和室内电子设备等各种系统。
小型天然气加气站雷击风险评估及防范对策摘要：本文以小型天然气加气站雷电环境特点为出发点，对小型天然气加气站雷击风险进行了评估，并提出了有针对性的应对措施。
关键词：小型天然气加气站；雷击风险评估；防范对策中图分类号：p618.13 文献标识码：a 文章编号：引言雷击风险评估工作作为天然气加气站安全生产管理工作的重要组成部分，在天然气加气站的安全生产运营过程中发挥着非常重要的作用。
对于该项工作的具体工作内容而言，是通过对天然气加气站现场雷电环境、可能遭受雷击灾害的设施、安全服务设施的自身特性等进行综合的分析之后，对整个天然气加气站运营系统所可能遭受雷击后果严重程度的计算，并针对计算结果采取有针对性的防护措施与可行性建议的过程。
随着城市化进程的不断加剧与数字化、信息化等先进技术的发展，多种大规模的高集成性、高自动化设备在天然气加气站得到了较为广泛的应用，从而给加气站的高效运营打下了坚实的基础。
但与此同时，这些设备普遍存在过电流耐受能力差、绝缘强度低、抗电磁干扰能力弱等特点，一旦受到雷击的干扰与破坏，会对整个系统的安全运行造成致命威胁。
同时，对于天然气加气站这种具有较高爆炸危险性的建筑环境而言，如不进行必要的雷击风险评估，并采取有针对性的应对措施，很有可能给天然气加气站带来爆炸等重大安全事故。
为此，在今后的工作过程中，应充分根据小型天然气加气站的结构特点，并结合多种雷电的危害类型，进行必要的雷击风险评估，根据评估结果采取有针对性的应对措施，以最大限度地确保天然气加气站的运行安全。
1小型天然气加气站雷电环境特点对于小型天然气加气站的雷电环境而言，具有以下几个方面的特点：（1）加气站中具有多种高压、高温以及连续生产运营装置，操作和运营所需的电压以及装置规模相对较大，在很大程度上提升了雷击风险。
（2）部分她、罐、泵以及管线等装置设置较高，甚至有些装置超过了100m，使其遭受雷击的风险大大增加。
（3）天然气加气站的生产、输送等装置中的材料以及成品多为易燃易爆的危险物质，并且具有良好的挥发性，在受到雷击灾害之后极易发生爆炸。
燃气公司防雷安全应急预案燃气公司防雷安全应急预案一、前言燃气公司是一个涉及大量天然气储存、输送、使用的企业，其安全管理工作尤为重要。
雷电是自然界常见的灾害之一，对燃气设施和人员安全造成威胁。
因此，制定燃气公司防雷安全应急预案，对保障公司设施和员工安全具有重要意义。
二、预案目标1. 提高燃气公司设备、设施和人员的雷电防护意识，减少由于雷击事故造成的损失；2. 加强燃气公司对雷电防护设施的维护和管理，确保其正常运行；3. 确保燃气公司人员在雷电天气下的安全，在遇到雷电天气时及时采取紧急措施，保障生命安全。
三、预案内容1. 雷电监测与预警燃气公司应建立健全雷电监测系统，通过网络、天气预报等途径及时掌握雷电活动情况，并按照相关预警标准及时向公司内部员工发布雷电预警信息。
同时，公司应与当地气象部门建立合作关系，获取更精确的雷电预警信息并及时更新。
2. 雷电防护设施（1）燃气公司应对重要设施进行防雷加固，包括储罐、输气管道和相关设备等。
加固工作应符合国家安全生产标准和防雷技术要求，确保设施抗雷击能力。
（2）建立燃气公司防雷设施巡检制度，对已建立的防雷设施进行定期巡检，并做好巡检记录。
如发现设施存在问题或异常，应立即启动应急预案，采取相应措施修复并通知相关负责人。
（3）安装防雷降压装置，并定期检测其功能是否正常。
3. 人员培训与应急演练（1）燃气公司应对员工进行定期的雷电防护培训，普及雷电防护知识。
培训内容包括雷电防护措施、防雷设施的使用方法、雷电危害及其预警信号等。
（2）定期组织雷电防护演练，提高员工的应急能力。
演练内容包括应急响应、疏散逃生、装备使用等。
4. 雷电天气应急措施（1）燃气公司应及时收听天气预报，通过雷电预警信息了解雷电天气的具体情况和预警级别。
（2）针对不同预警级别，燃气公司应根据预案规定采取相应的措施。
如预警级别较低，可暂停户外作业、停止使用高空作业设备等；如预警级别较高，应立即停止外出工作，撤离危险区域，确保人员安全。
天然气站突发事故应急预案一、前言随着社会的发展和能源需求的增加，天然气作为一种清洁能源得到了广泛的应用。
然而，一旦天然气站发生突发事故，可能会造成巨大的人员伤亡和财产损失。
因此，制定一套完善的应急预案至关重要。
本文将对____年天然气站突发事故应急预案进行参考。
二、事故类型和风险评估根据以往的经验和数据分析，____年天然气站可能发生的突发事故类型主要包括气体泄漏、火灾和爆炸。
针对这些事故，进行相应的风险评估，确定可能的影响范围和后果，并采取相应的措施进行控制和应对。
三、应急响应机制制定一套完整的应急响应机制是应对天然气站突发事故的基础。
应急响应机制应包括以下内容：1. 规模化灾害应急指挥部的建立应急指挥部由相关政府部门、天然气公司、消防救援部门等组成，负责统一指挥和协调应对突发事故的各项工作。
2. 细分责任和任务明确各相关单位的职责和任务，确保各方能够迅速行动并有序地开展救援工作。
针对不同的事故类型和阶段，确定具体的行动方案和工作流程。
3. 建立信息通报机制建立全程信息通报机制，确保各相关单位和人员能够及时获得事故相关的信息，并作出相应的应对措施。
四、预警与监测对天然气站进行实时监测，建立预警系统，及时发现异常情况并采取相应的措施进行处理。
监测内容包括气体泄漏、火灾燃烧状态、爆炸风险等。
同时，建立与各级气象部门的合作机制，及时获取气象数据，为应急决策提供依据。
五、应急资源准备事故发生时，应急资源的充足和及时的供应是关键。
根据可能发生的事故类型和规模，确定所需的应急资源包括物资、设备、人力等，并与相关单位进行合作，建立应急资源储备体系。
六、人员培训和演练培训和演练是应急预案有效实施的关键。
培训包括指挥员、救援人员、医护人员等应急人员的培训，以及社会公众的安全知识培训。
演练包括定期组织模拟演练，测试应急预案的可行性和有效性，并对演练结果进行总结和改进。
七、应急处置措施根据可能发生的事故类型，制定相应的应急处置措施包括以下内容：1. 气体泄漏处置迅速确定泄漏源的位置和泄漏物质的性质，采取相应的封堵措施，阻止泄漏扩散。
某天然气输气站场雷击事故分析及整改措施 某天然气输气站 2005 年 7 月 2 日发生雷击，雷击后值班室 9 路信号 SPD 均被损坏、电脑显示器损 坏、站场内值班室后的生活区电视机被损坏。
为更有效地减少输气站场的雷击事故，在对该站进行防雷改造前，对发生的事故进行详尽的分析， 找出存在的问题，探讨改进方法，是十分必要的。但由于该输气站的雷击发生已近一年，只能根据现有 检测数据和工作人员的描述进行分析，并提出整改措施。
一． 现场检测情况 该输气站位于四川省自贡市贡井区，背面临山（旱地），面朝山坳（水田），通风良好，属于易落 雷区；当地雷暴日为 43.8天/年，处于高雷区。站内工艺区面积为 21.0m x 18.0m，另有值班、配电室等生 产和生活用房一栋。工艺装置室外露天安装。站内现有防雷设施如下：
1 、 防直击雷设施
站内有避雷针2根，高度均为25.0m，两针相距为33m，实测接地电阻分别为 4.0 Q、4.7 Q;值班室 屋面避雷带，已失修锈断，实测接地电阻 2.5 Q ;值班室屋面上加装的顶棚金属支架未与建筑物的引下线 或避雷带连接。
2、 防雷电感应设施
2.1 供电部分
供电线缆埋地进入配电室；采用 TN-C制。配电室内的总配电柜至值班室配电箱距离约为 5m ;供电 系统防护情况：配电室内安装有一组 LAN-C （40KA ）三相电源SPD，配电室内墙上四个分配电箱各装有 ZGG560/20 （20KA ）单相或三相电源 SPD,值班室UPS单相电源输入端安装一组 OBO品牌型号为 V20- C的（20KA ）单
相电源 SPD。第一、二、三级 SPD接地线为6 mm2铜芯线。
电源避雷器安装存在较严重质量问题：有一组三相电源 SPD 未接线、有一组三相电源 SPD 未接地 线、还有电源SPD接线松动等。
实测配电室接地电阻为 8.0Q。 2.2 信号部分
工艺装置区至值班室的距离约为 20m ;值班室安装有 9路组合式信号 SPD，接地线截面积为约 4mm2，实测接地电阻为 5.6Q。工艺装置区变送器未安装相应的信号 SPD;
值班室视频信号线、控制信号线未安装相应的信号 SPD; 一路电话信号线未安装相应的信号 SPD； 3、 接地系统
从各测试点接地电阻值偏离程度看，站内似有工艺装置区、值班室、配电室、避雷针等多个独立地 网，但其距离不能满足独立地网要求，因此存在地电位反击的危险； 4、 综合布线 入室电话线及有线电视信号线架空布设，且将其固定在屋顶避雷带上，增大了雷电侵入的概率和强
度。 5、 屏蔽 站内部分设备的屏蔽措施有一定缺陷，埋地进入值班室的信号线存在屏蔽层未接地的情况。
6、 等电位连接 机房无等电位接地端子或等电位接地排，也未按规范作好等电位连接。
二、 隐患分析 从现场情况看，该站在防雷、防静电方面存在的防雷隐患较多，归纳如下： 1. 防直击雷 值班室屋面的避雷带已断，削弱了防直击雷作用。 屋面新增金属棚架是值班室的最高点，但没有与
避雷带或引下线连接，不能有效地起到防直击 雷作用。
2．供电系统引入雷击电磁脉冲
2.1已装的电源SPD存在较严重的安装质量问题
由电源线引入的雷电流虽经三级电源 SPD 保护，但由于安装质量问题，仍可能发生雷击事故。 主要表现在： 普遍存在电源 SPD的接地线偏小。第一、二、三级 SPD接地线径偏小，造成接地线感抗增加。 雷击时会导致电源 SPD接地端与汇流排间电位差增大。
电源SPD安装不符合规范要求。配电室墙上的配电箱内已安装电源 SPD，表面上看接地线已连 接到接地端子，但接地端子并没有外引接地线到地网。还有的电源 SPD的接线已松脱。
2.2所选择电源SPD技术参数问题
该输气站供电系统现采用了三级电源 SPD进行防护： 现场勘察第一级电源 SPD标称放电电流为 40KA，第二级电源 SPD标称放电电流为 20KA，第 三级电源SPD标称放电电流为20KA。
根据《建筑物电子信息系统防雷技术规范》( GB50343-2004 )的第5.4.1第7条的规定，第一级 SPD 和第二级 SPD 的标称放电电流小于规范的要求。
2.3 多级电源 SP D 设计配合问题
根据《建筑物电子信息系统防雷技术规范》( GB50343-2004 )，两级 SPD 间必须有一定的线距 长度，以保证雷电高电压脉冲沿电源线路侵入时各级 SPD 都能分级启动泄流，避免多级 SPD 间出现盲 点。同时规定，末级电源 SPD 的保护水平必须低于被保护设备对浪涌电压的耐受能力。
现场可见该输气站的第一级电源 SPD与第二级电源SPD之间的距离无法满足 10m的线距要求， 雷击时可能出现某级 SPD 不动作的情况。
2.4电源SPD配合问题 三种不同品牌电源 SPD 的响应时间和残压等参数的相互配合存在不确定因素，有可能带来防雷 隐患。 2.5 直流电源系统引入的雷击电磁脉冲
值班室控制机柜内的 SIMENS直流24V电源输出端未安装相应的直流电源 SPD，当雷电流或雷 击电磁脉冲侵入低压电源系统后，由于电源 SPD 必然还有残压，此残压经直流电源处理后仍然会有一个 脉冲传入后级(视具体品牌而定)，该脉冲传入连接信号模块的信号线路后，可以使信号模块所接信号 SPD动作，严重时可能烧坏信号 SPD，甚至损坏信号模块。
3、 信号线路引入雷击电磁脉冲
工艺装置区变送器的信号线路未加装相应信号 SPD。 4、 综合布线带来的隐患
现场的有线电视电缆和电话线未穿金属管屏蔽，由高约 7m 长距离架空引入，未安装相应信号 SPD，且直接固定在避雷带上，这种处置方式导致多条雷击电磁脉冲和雷电感应引入途径，形成很大的防 雷隐患。
5、 接地系统
现场场地不能满足独立地网的条件，但根据现场检测情况分析，站场内未采取联合地网。当任 何一部分发生雷击经其中一个地网散流时的地电位抬升，可能造成该地网与其它地网之间危险的电位 差，例如：当雷击顶棚或避雷带并通过引下线泄流时 ,由于接地电阻不等于零，在此就会产生地电位抬 升，而其它地网仍然是零电位，如某信号模块正好是与二者都有联系，模块上就会产生很高的电位差， 信号 SPD 就会动作甚至烧毁，严重时会损坏信号模块。
6、 等电位连接
该输气站值班室内无等电位接地环，且防静电地板的金属支架未与地网连接，未构成等电位连 接。可能存在的隐患：雷击时，值班室内各设备之间可能出现电位差，危及设备安全；
防静电地板没有接地，不能有效地起到防静电作用。 7、屏蔽措施
当工艺装置区附近发生雷击时，会在信号线路上感应较强的雷击电磁脉冲，由于存在有信号线 屏蔽层在值班室机柜处未作接地处理，该脉冲可以沿信号线几乎无衰减地传入值班室设备。
三、事故分析结论 3.1 值班室信号 SPD 的损坏原因
当雷电流小于10.1kA （当hr=45）时，避雷针不能起到有效的吸引作用。闪电有可能直接击中工 艺区设备，雷电流可能经变送器信号线耦合进入设备，雷电流的强度超过 SPD 的承受能力，致使信号 SPD 损坏，信号模块受到保护。
当顶棚或避雷接闪时 ,雷电流通过引下线泄放，就会产生地电位抬升，装有信号 SPD 的信号模块 所处地网仍处于原电位状态，形成地电位反击，造成信号 SPD启动甚至损坏。
当工艺区附近发生雷击时，由于存在有信号线屏蔽层在值班室机柜处未作接地处理，就有较强 的雷击电磁脉冲侵入信号线，雷击电磁脉冲几乎未受到衰减，引起 SPD 动作，信号模块受到保护，而 SPD 损坏。
3.2 电脑显示器的损坏原因
如前所述（见本文第 2.1~2.5），由于SPD的选型、安装和配合等方面存在的问题，当雷击电磁 脉冲侵入电源系统，到达值班室设备时仍然有较高的的浪涌电压，导致显示器损坏。
3.3 电视机的损坏原因
现场的有线电视电缆和电话线未穿金属管屏蔽、从高 7m 空中长距离架空引入，未安装相应的信 号SPD，且直接固定在避雷带上，导致多条雷击电磁脉冲和雷电感应引入途径：
1. 当雷击电磁脉冲被引入架空线缆时，雷电流可以直接沿有线电视电缆传入电视机，从电视机的 信号端引入高的
浪涌电压，从而损坏电视机；
2. 当顶棚或避雷带接闪时，雷电流通过引下线泄放，有线电视电缆上可感应很强的脉冲电压进 入电视机，致使电
视机损坏。
3. 当雷暴云从场站上方或附近经过时，由于静电感应效应，在架空有线电视电缆上感应出大量异 号电荷，当雷暴
云放电后，线缆上电荷会沿有线电视线缆引入电视机，致使电视机损坏。
四、对隐患部分进行整改 根据现场情况我公司于 2006 年 6 月对该站进行防雷整改。主要内容有： 4.1 、防防直击雷
保留原由站内两根避雷针作为工艺装置区的防直击雷措施，拆除值班室原有失修的避雷带，重新敷 设值班室的避雷带、引下线、断接卡。
4.2 、 防雷电感应及雷击电磁脉冲
4.2.1 ．电源系统
将原有 TN-C 制供电系统改为 TN-C-S 制，并作三级防护：安装德国 OBO 电源 SPD ； 第一级防护：配电柜内在进线端安装一组 100kA 的三 相电源 SPD （配断路器）； 第二级防护：值班室电箱电源的输入端安装一组 40KA 三相电源 SPD （配断路器）； 第三级防护：安装在值班室 UPS 电源输出端安装一组 20KA 单相电源 SPD （配断路器）； 值班室控制柜内安装一组直流 24VDC 电源 SPD 。 4.2.2 信号系统
在室外的工艺区的变送器上安装型号为 SRK-24BT 的信号 SPD 。
